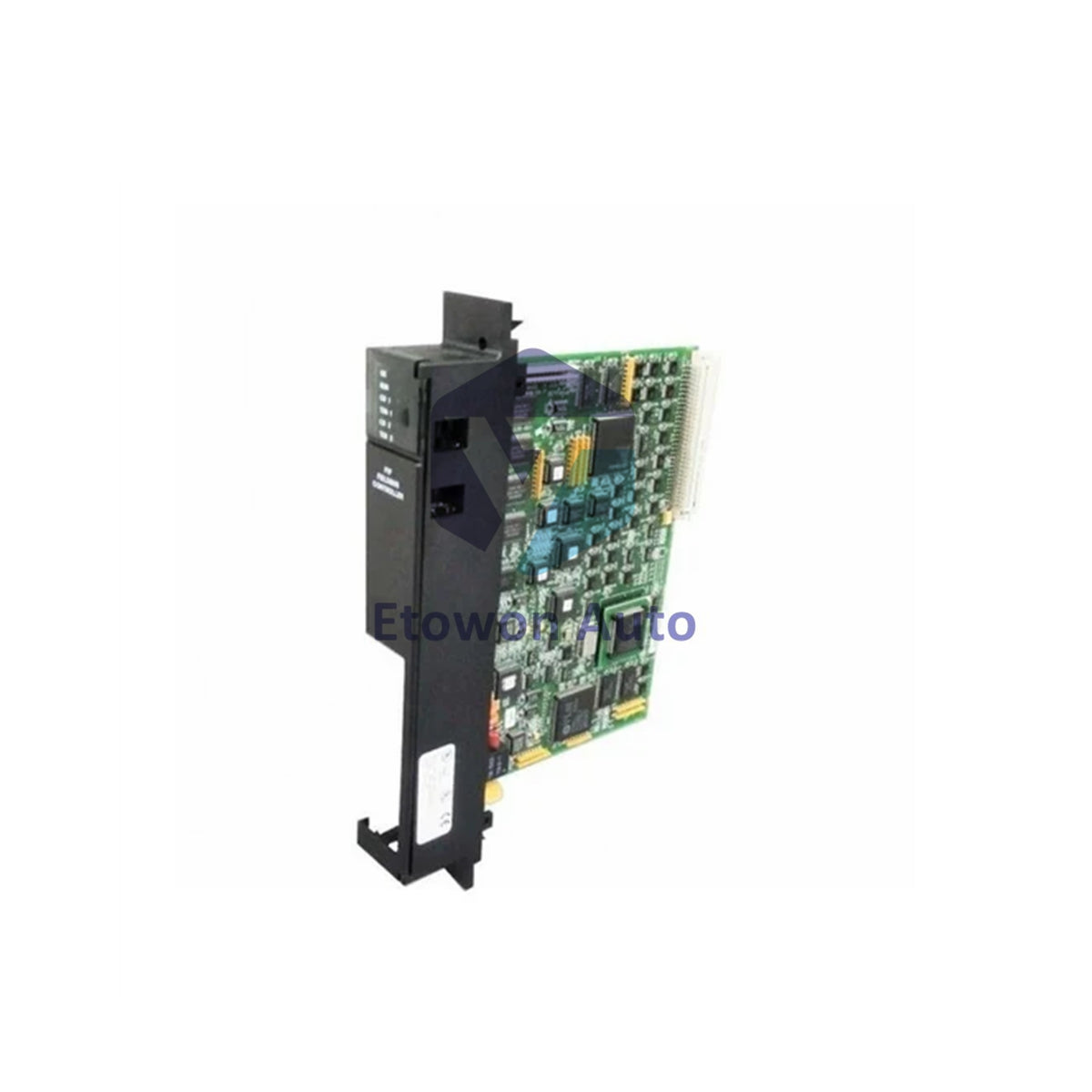

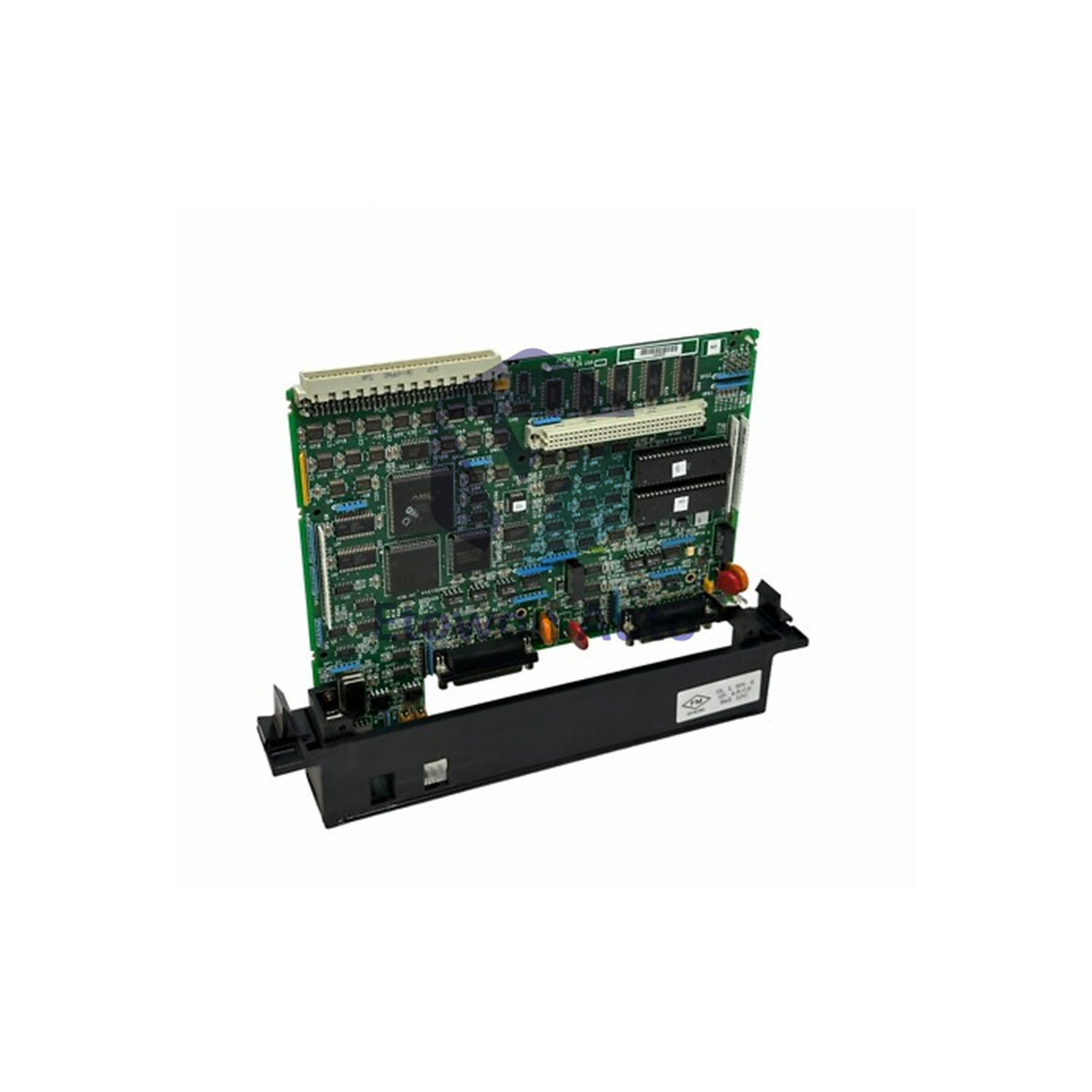

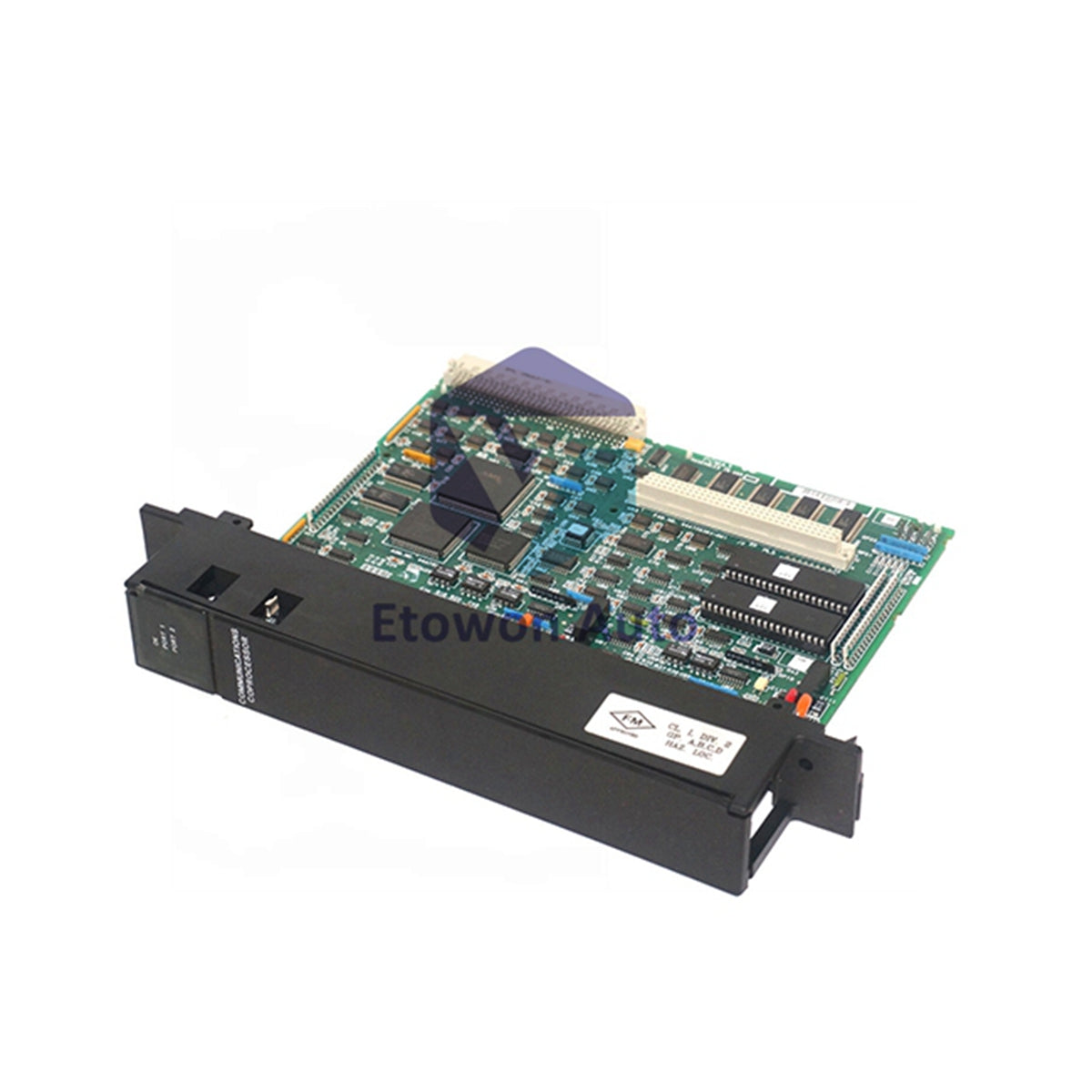

GE Fanuc IC697BEM761 Bus-Controller-Erweiterungsmodul

Produktübersicht

Das IC697BEM761 ist ein authentisches, industrietaugliches Bus-Erweiterungsmodul (oft als Remote-/Erweiterungsrack-Empfänger bezeichnet), hergestellt von GE Fanuc für die Legacy-Automatisierungsplattform Series 90-70 PLC. Dieses Modul wurde entwickelt, um den lokalen CPU-Chassis-Backplane über mehrere physische Racks zu erweitern und so eine hochgeschwindigkeitsfähige, verteilte I/O-Steuerung ohne Kommunikationsverzögerung zu ermöglichen. Ausgestattet mit zwei 37-poligen D-Sub-Subports erlaubt es nahtloses Upstream- und Downstream-Daisy-Chaining über erweiterte Schalttafellayouts. Mit einem robusten Chassis-Gehäuse von ca. 1,5 lbs (ca. 0,68 kg) bietet das IC697BEM761 eine hardwareseitige Verbindung, die entfernte Ein- und Ausgänge als lokale Speicherbits im Master-CPU-Controller behandelt.

Kerntechnische Vorteile

• Hohe Systemskalierbarkeit: Ermöglicht industriellen Netzwerken die Erweiterung auf bis zu 8 physische Erweiterungsracks pro Richtung. Bei einer maximalen Zuweisung von 256 Punkten pro Rack ergibt sich eine Gesamtkapazität von bis zu 2.048 diskreten I/O-Punkten, die reibungslos über einen einzigen Schnittstellenknoten verwaltet werden.
• Integrierte Signalintegritätsfunktionen: Verfügt über werkseitig installierte, integrierte Backplane-Abschlusswiderstände. Dies eliminiert die Notwendigkeit externer Widerstände und verhindert hochfrequente Datenreflexionen oder Signalabschwächungen über lange parallele Kabelstrecken.
• Unmittelbare lokale Diagnose: Verfügt über eine dedizierte Frontanzeige mit drei LEDs (RACK, MODULE, I/O CHAIN), die physikalische Schichtprobleme in Echtzeit isoliert und Technikern ermöglicht, Hardwarefehler der Karte von Kabelunterbrechungen sofort zu unterscheiden.

Technische Spezifikationen

Installations- & Multi-Rack-Verkabelungsanleitung

• Chassis-Slot-Zuweisung: Das IC697BEM761 Modul muss im vorgesehenen Erweiterungsslot eines Series 90-70 Erweiterungsracks installiert werden. Schalten Sie stets alle Systemstromversorgungen aus, bevor Sie das Modul in die Backplane-Steckverbinder einsetzen oder herausnehmen.
• Daisy-Chain-Konfiguration: Verbinden Sie das Hochgeschwindigkeits-Erweiterungskabel vom Master-Transmitter-Rack (IC697BEM713 oder gleichwertig) mit dem Upstream-37-poligen Port. Wenn weitere Racks in der Kette verdrahtet werden, verbinden Sie ein weiteres Erweiterungskabel vom Downstream-37-poligen Port zum nächsten entfernten Knoten.
• Rack-Referenzpunkte einstellen: Stellen Sie sicher, dass interne Jumper oder Softwarekonfigurationstools der gewählten Rack-Größe (128 vs. 256 Bits) entsprechen. Überlappende Adressbereiche führen zu Bus-Konflikten und lösen die Fehler-LEDs an der Frontplatte aus.

Technische Schutz- & Diagnosematrix

• RACK-Fehleranzeige: Leuchtet diese rote Anzeige, weist dies das Wartungsteam auf einen kritischen Hardwarefehler im jeweiligen Erweiterungschassis hin (z. B. Spannungsabfall oder Slot-Ausfall).
• MODULE-Interne Prüf-Anzeige: Ein dauerhaft rotes Licht zeigt an, dass der Mikrocontroller des Moduls seinen Selbsttest nicht bestanden hat oder einen fatalen Logikfehler aufweist, was einen Hardwareaustausch erfordert.
• I/O CHAIN-Kommunikationsanzeige: Blinkt oder leuchtet dauerhaft bei Downstream-Kommunikationszeitüberschreitungen, unterbrochenen 37-poligen Kabeln oder nicht abgeschlossenen Endpunkten entlang der Multi-Rack-Verbindung.

Technische FAQs

F1: Was bedeutet die Endung „761“ im Vergleich zu älteren Versionen?
A1: Die Endung „761“ kennzeichnet eine spezifische Hardware- und Firmware-Revision mit erweiterten Onboard-Diagnoseroutinen, verbesserter Multi-Rack-Stabilität und optimierter Timing-Logik, die auf hochgeschwindigkeitsfähige VME-Verarbeitungszyklen abgestimmt ist.

F2: Wird eine separate externe Stromversorgung für das IC697BEM761 benötigt?
A2: Nein. Das Erweiterungsmodul bezieht seinen Betriebsstrom von 1,3 Ampere direkt über die 5V DC-Schiene des Series 90-70 Chassis-Backplanes. Stellen Sie sicher, dass das Netzteilmodul des Racks (z. B. IC697PWR711 oder gleichwertig) ausreichend Kapazität für diese Last neben den Standard-I/O-Karten hat.

F3: Kann ich die 37-poligen Erweiterungskabel während des aktiven PLC-Betriebs abziehen?
A3: Absolut nicht. Das Trennen eines aktiven parallelen Erweiterungsbuskabels unterbricht die Backplane-Kommunikation und kann induktive Spannungsspitzen verursachen. Dies löst sofort einen fatalen CPU-Fehler aus, stoppt die SPS und kann die empfindlichen Treiber-Schaltkreise in den Modulports beschädigen.
