IC693MDL753

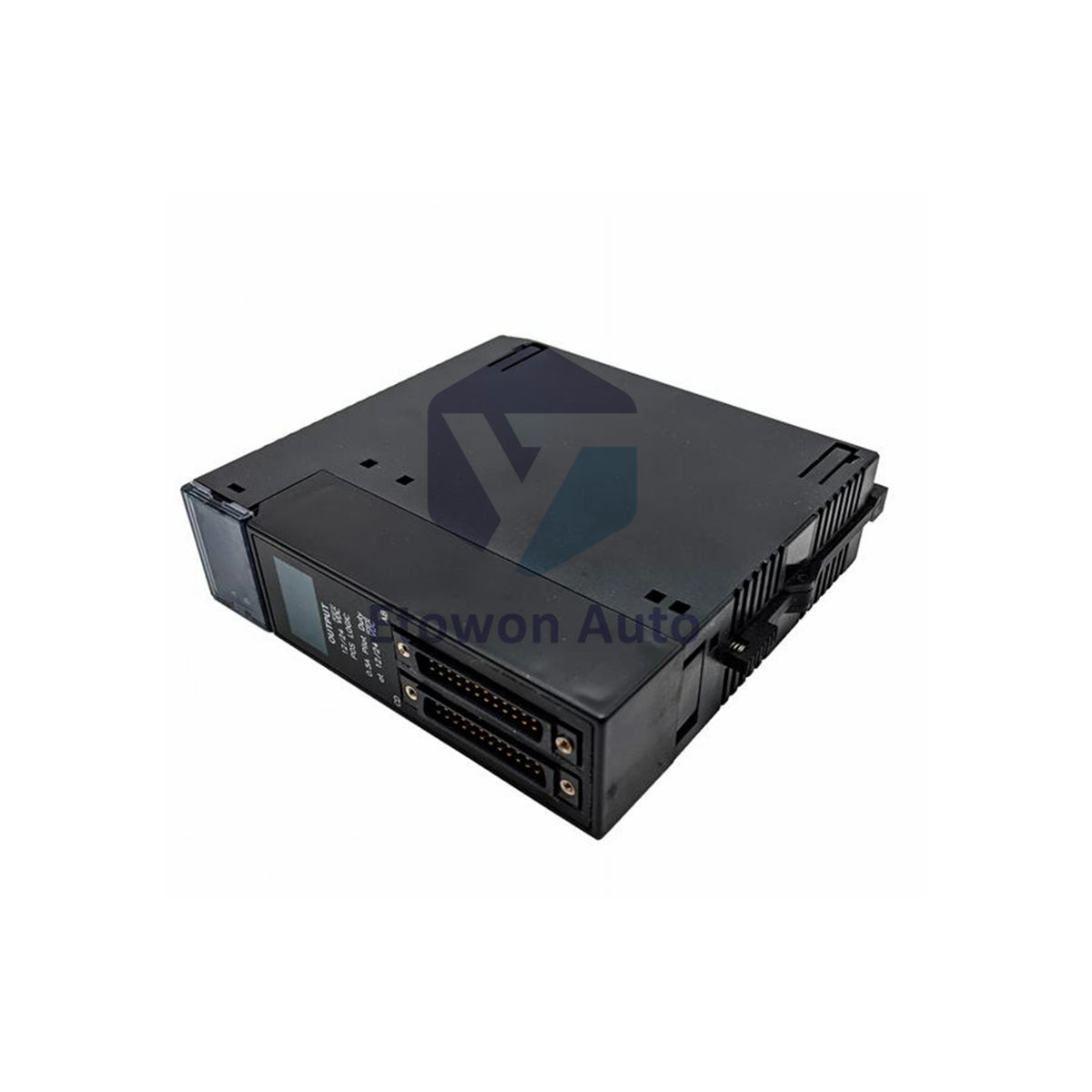

GE Fanuc IC693MDL753 32 Point Output Module 0.5A 12-24VDC

Auf Lager (19 Einheiten), versandbereit

  • Manufacturer: General Electric

  • Product No.: IC693MDL753

  • Product Type: Discrete Output Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

GE Fanuc IC693MDL753 32 Point Digital Output Module

Product Overview

GE Fanuc IC693MDL753 is a 32 point positive logic discrete output module for Series 90-30. Output voltage range 10.2 to 28.8 V DC (12-24 V DC nominal). 0.5 A per point, 4 A per group. 4 groups with 8 outputs each. 1500 V isolation between field and logic. Module current draw 260 mA at 5 V DC. Weight 0.45 kg.

Technical Specifications

Parameter Value
Brand GE Fanuc
Part Number IC693MDL753
Series Series 90-30
Output Points 32
Groups 4 groups with 8 outputs each
Output Voltage Range 10.2 to 28.8 V DC (12-24 V DC nominal)
Output Current per Point 0.5 A
Output Current per Group 4 A maximum
Output Current per Group Common Pin 3 A maximum
Inrush Current 5.4 A for 10 ms
Output Voltage Drop 0.3 V maximum
Off-state Leakage Current 1 mA maximum
On Response Time 0.5 ms maximum
Off Response Time 0.5 ms maximum
Module Current Draw 260 mA at 5 V DC
Isolation (Field to Logic) 1500 V
Isolation Between Groups 250 V
Connector Type 2 male 24 pin connectors
Recommended Cable Assembly IC693CBL315
Weight 0.45 kg

Output Current per Group (All 8 Outputs ON)

Voltage Current Consumption
24 V DC 16.5 mA per group
12 V DC 9.6 mA per group

Key Features

  • 32 positive logic discrete output channels
  • 4 groups with 8 outputs each
  • 0.5 A per point, 4 A per group
  • 1500 V isolation field to logic, 250 V between groups
  • 0.5 ms on and off response time
  • Opto-coupler isolation
  • Single slot module
  • Compatible as local or distributed I/O
  • Outputs forced OFF when CPU stops
  • Recommended cable assembly IC693CBL315

FAQs

Q1: What is the output current rating and response time?
A1: 0.5 A per point, 4 A per group. On and off response time 0.5 ms maximum.

Q2: What is the isolation and current draw?
A2: 1500 V field to logic, 250 V between groups. Module draws 260 mA at 5 V DC.

Q3: What is the output voltage range and inrush current?
A3: 10.2 to 28.8 V DC (12-24 V DC nominal). Inrush current 5.4 A for 10 ms.
