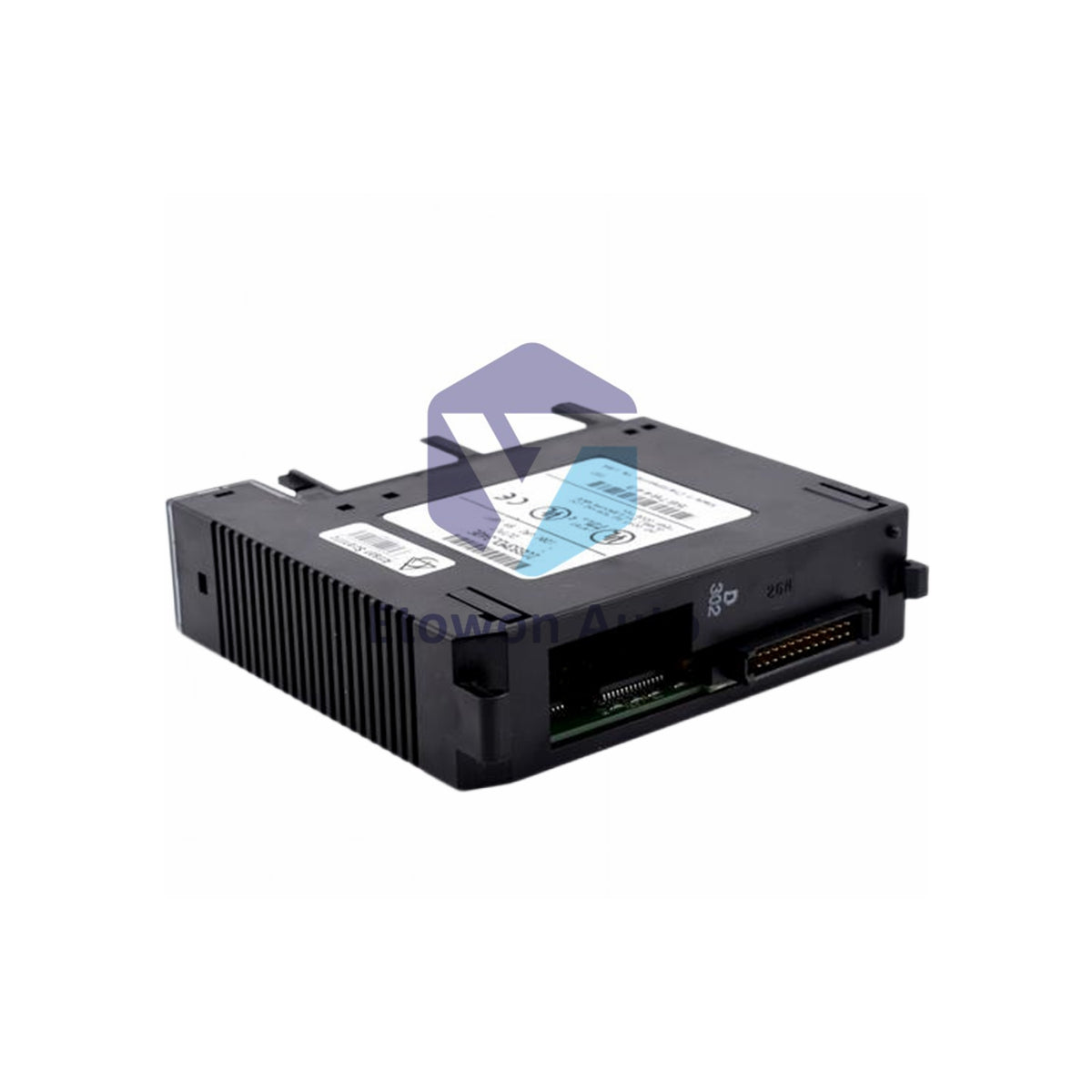

IC693MDL330

GE Fanuc IC693MDL330 Ausgangsmodul | 8 Punkte 120/240V AC

Auf Lager (18 Einheiten), versandbereit

  • Manufacturer: General Electric

  • Product No.: IC693MDL330

  • Product Type: Ausgabemodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

GE Fanuc IC693MDL330 Diskretes Ausgangsmodul ist ein 8-Punkt-Wechselstrom-Ausgangsmodul für die Series 90-30 Familie. Es arbeitet bei 120/240V AC mit einem Bereich von 85-264V AC bei 50/60 Hz. Dieses Modul liefert maximal 2A pro Punkt zur Steuerung von Magnetventilen, Schützen und Ventilen.

Modulspezifikationen

Nennspannung 120/240V AC (85-264V AC, 50/60 Hz)
Ausgänge pro Modul 8 Ausgänge (in zwei Gruppen zu je 4 angeordnet)
Isolierung Mindestens 1500V zwischen Feld- und Logikseite
Ausgangsstrom (maximal pro Punkt) 2A
Ausgangsstrom (maximal pro Gruppe bei 40°C) 4A
Ausgangsspannungsabfall Maximal 1,5V
Einschaltstrom Maximal 20A für 1 Zyklus
Mindestlaststrom 100mA
Ausgangs-Leckstrom (bei 120V AC) Maximal 3mA
Ausgangs-Leckstrom (bei 240V AC) Maximal 6mA
Einschalt-Ansprechzeit Maximal 1 ms
Ausschalt-Ansprechzeit Maximal 0,5 Zyklen
Stromverbrauch 160mA vom 5V Backplane-Bus (alle Ausgänge aktiv)
Gewicht 0,45 kg (0,99 lbs)

Installationsanleitung

Montieren Sie das Modul in jedem Steckplatz eines Series 90-30 Racks. Schließen Sie Wechselstromlasten zwischen Ausgangsklemme und Neutralleiter an. Jeder Ausgang verarbeitet 2A Dauerstrom und 20A Einschaltstrom für einen Zyklus. Die 8 Ausgänge sind in zwei Gruppen zu je 4 mit 1500V Isolierung angeordnet. Stellen Sie einen Mindestlaststrom von 100mA für zuverlässiges Schalten sicher.

Technische Vorteile

Der IC693MDL330 bietet eine Einschalt-Ansprechzeit von 1 ms für eine schnelle Aktuatorsteuerung. Die Ausschalt-Ansprechzeit von 0,5 Zyklen maximiert die Energieeffizienz. Der Ausgangs-Leckstrom beträgt nur 3mA bei 120V AC und 6mA bei 240V AC, was Fehlaktivierungen der Last verhindert. Der Stromverbrauch beträgt nur 160mA vom 5V Backplane-Bus.

Häufig gestellte Fragen

Q1: Kann dieses Modul Gleichstromlasten schalten?
A1: Nein. Der IC693MDL330 ist nur für Wechselstromlasten bei 85-264V AC, 50/60 Hz ausgelegt.

Q2: Was passiert, wenn der Mindestlaststrom von 100mA nicht erreicht wird?
A2: Der Ausgang schaltet möglicherweise nicht zuverlässig oder zeigt Fehltriggerungen. Fügen Sie einen Entladewiderstand über die Last hinzu, um den Strom zu erhöhen.

Q3: Wie viele Ausgänge können gleichzeitig bei 40°C betrieben werden?
A3: Jede Gruppe von 4 Ausgängen verarbeitet maximal 4A bei 40°C. Bei Temperaturen über 40°C gilt eine Leistungsreduzierung.
