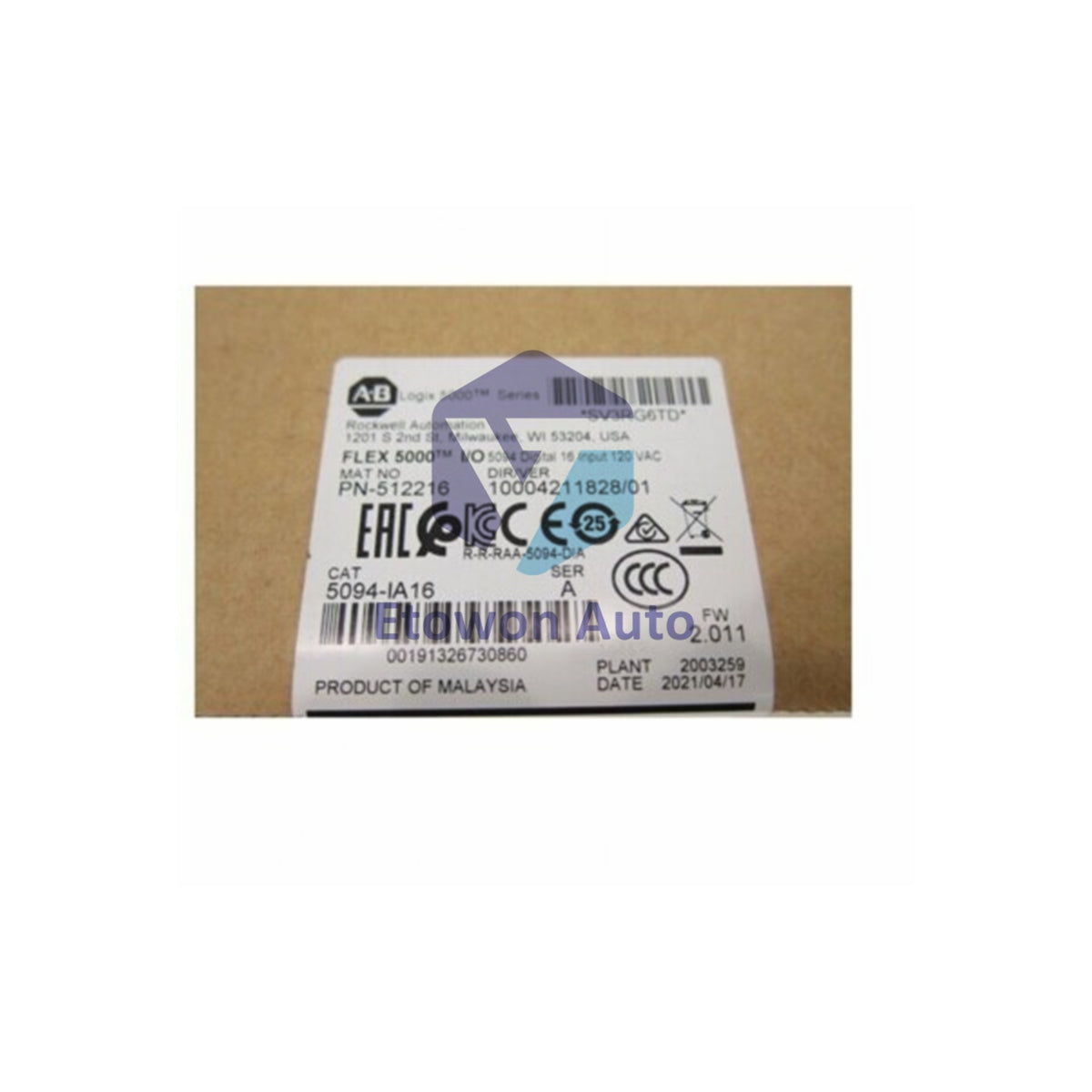

FLEX 5000 16-Punkt-Wechselstromeingangsmodul Allen-Bradley 5094-IA16

Produktübersicht

Das 5094-IA16 ist ein hochdichtes 16-Punkt-Wechselstrom-Eingangsmodul, hergestellt von Allen-Bradley für die fortschrittliche FLEX 5000 I/O-Plattform. Es arbeitet mit einer Nennspannung von 120V AC und einem zulässigen Eingangsspannungsbereich von 74 bis 132V AC und bietet erstklassige digitale Signal-Schnittstellenfunktionen für anspruchsvolle schwere Industrieprozesse. Mit einem Gewicht von nur 0,136 kg bringt sein kompaktes, verteiltes Design die schnelle und zuverlässige Sensor-Datenerfassung näher an das Feld und minimiert umfangreiche Verkabelungsstrecken zurück zum zentralen Steuerpult.

Kerntechnische Vorteile

• Optimiertes Hochdichte-Layout: Bietet 16 separate AC-Eingangskanäle in einem schlanken Modulblock, was den Platzbedarf auf der Schiene reduziert und die Kosten für das Hardware-Gehäuse senkt.
• Fortschrittliche Steuerungs-Interoperabilität: Integriert sich nahtlos mit leistungsstarken Logix-Steuerungsplattformen, einschließlich CompactLogix 5380, ControlLogix 5580 und GuardLogix 5580 Sicherheitssteuerungen über die Studio 5000 Logix Designer-Anwendung (Version 31 oder höher).
• Hohe Temperaturbeständigkeit: Entwickelt, um fehlerfreie Logikausführung über einen erweiterten Betriebstemperaturbereich von -20°C bis +70°C zu gewährleisten und somit höchste Zuverlässigkeit in unklimatisierten entfernten Außenstellen sicherzustellen.

Technische Spezifikationen

Industrielle Anwendungen

• Steuerungen für Verpackungsmaschinenlinien: Überwacht Verriegelungs-Näherungssensoren, Lichtschranken und Endschalter für Hochgeschwindigkeits-Kartonier- und Verpackungsanlagen.
• Materialflusssysteme: Erkennt Rückmeldungen von Hilfsmotorstartern, E-Stop-Rücksetzbestätigungen und Umleitklappenpositionen entlang komplexer Förderbänder.
• Prozessflüssigkeits-Infrastruktur: Verfolgt Hauptventil-Endschalter (offen/geschlossen) und Betriebsstatusanzeigen von Schwerlast-Linienpumpen.
• Umweltsicherheitsauslöser: Schnittstelle direkt zu Hochspannungs-Industrofen-Türmikroschaltern und Sicherheitsvorhängen.

Verdrahtung & Installation

• Sicherheitskonformität: Stellen Sie sicher, dass alle vorgelagerten Stromversorgungen vollständig isoliert und verriegelt sind, bevor Sie das Modul in die Terminalbasis einsetzen oder Leiterpaare anschließen.
• Signalleiterdimensionierung: Verbinden Sie Feldsignal-Schleifen mit Standardleitungen von 0,34 bis 2,5 mm² (22 bis 14 AWG), sowohl massiven als auch mehradrigen Leitungen.
• Stromversorgungsanschluss: Verwenden Sie ein dediziertes 2,5 mm² mehradriges Kabel für die Hauptstromzufuhr. Schließen Sie es an zwei dedizierte Stromanschlüsse und zwei Signalanschlüsse für eine stabile Spannungsreferenzverteilung an.
• Störungsunterdrückung: Profitieren Sie von einem integrierten Gleichtakt-Unterdrückungsfilter mit mindestens 50 dB zur Neutralisierung induktiver elektromagnetischer Störungen durch nahegelegene Motorleitungen.

Technische Vorteile

• Robuste elektrische Isolation: Die 250V AC dauerhafte Isolationsschutzhülle verhindert, dass starke elektrische Überspannungen empfindliche Backplane-Logikschaltungen beschädigen.
• Hohe thermische Kapazität: Arbeitet zuverlässig über einen weiten Temperaturbereich (-20°C bis +70°C) und eliminiert so den Bedarf an Kühlgeräten im lokalen Schaltschrank bei heißen Anlagenbereichen.
• Verbesserte Diagnostik: Die integrierte Filter-Schaltung reduziert AC-Leitungsstörungen und sorgt für klare Signalübergänge mit vorhersehbaren, bestimmbaren Verzögerungszeiten.

Technische FAQs

F1: Welche Softwareversion ist erforderlich, um das 5094-IA16 zu erkennen und zu konfigurieren?
A1: Sie müssen Rockwell Automation Logix Designer Software Version 31 oder höher verwenden, um auf die Hardwareprofile und Einrichtungseinstellungen der FLEX 5000 Serie zuzugreifen.

F2: Kann dieses Modul 24V DC Eingangssignale verarbeiten?
A2: Nein. Das 5094-IA16 ist ausschließlich für AC-Spannungseingänge ausgelegt und hat eine untere Einschaltgrenze von 74V AC. Für 24V DC Feldinstrumentierung verwenden Sie stattdessen das 5094-IB16 Modul.

F3: Welche Backplane-Spannungsanforderungen hat der primäre Logikchip des Moduls?
A3: Die interne Kommunikationsschaltung läuft über eine stabile 15V DC Versorgung, die vom zugrundeliegenden FLEX 5000 Terminalbasis-Interface-Bus bereitgestellt wird.
