FC-TIDI-1624

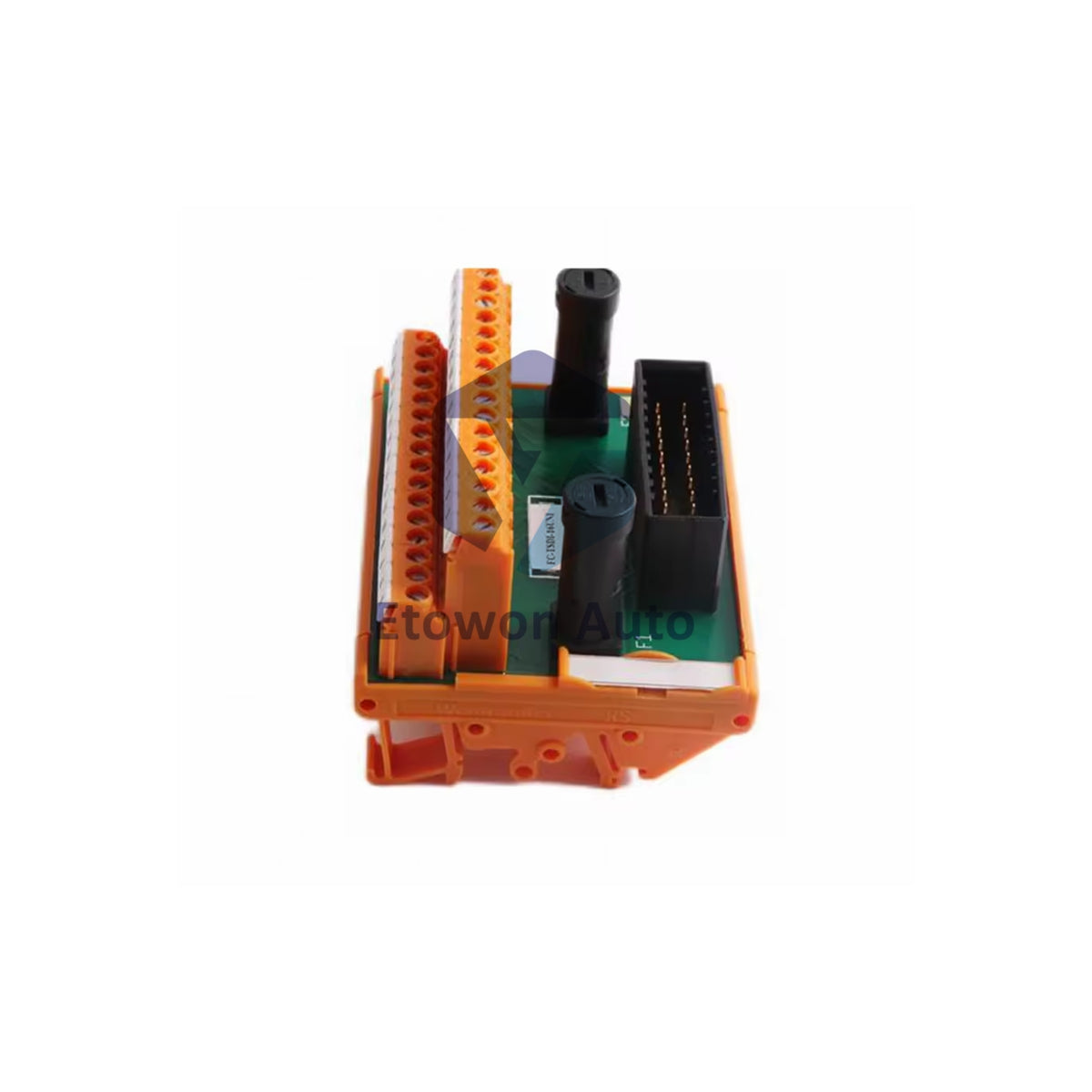

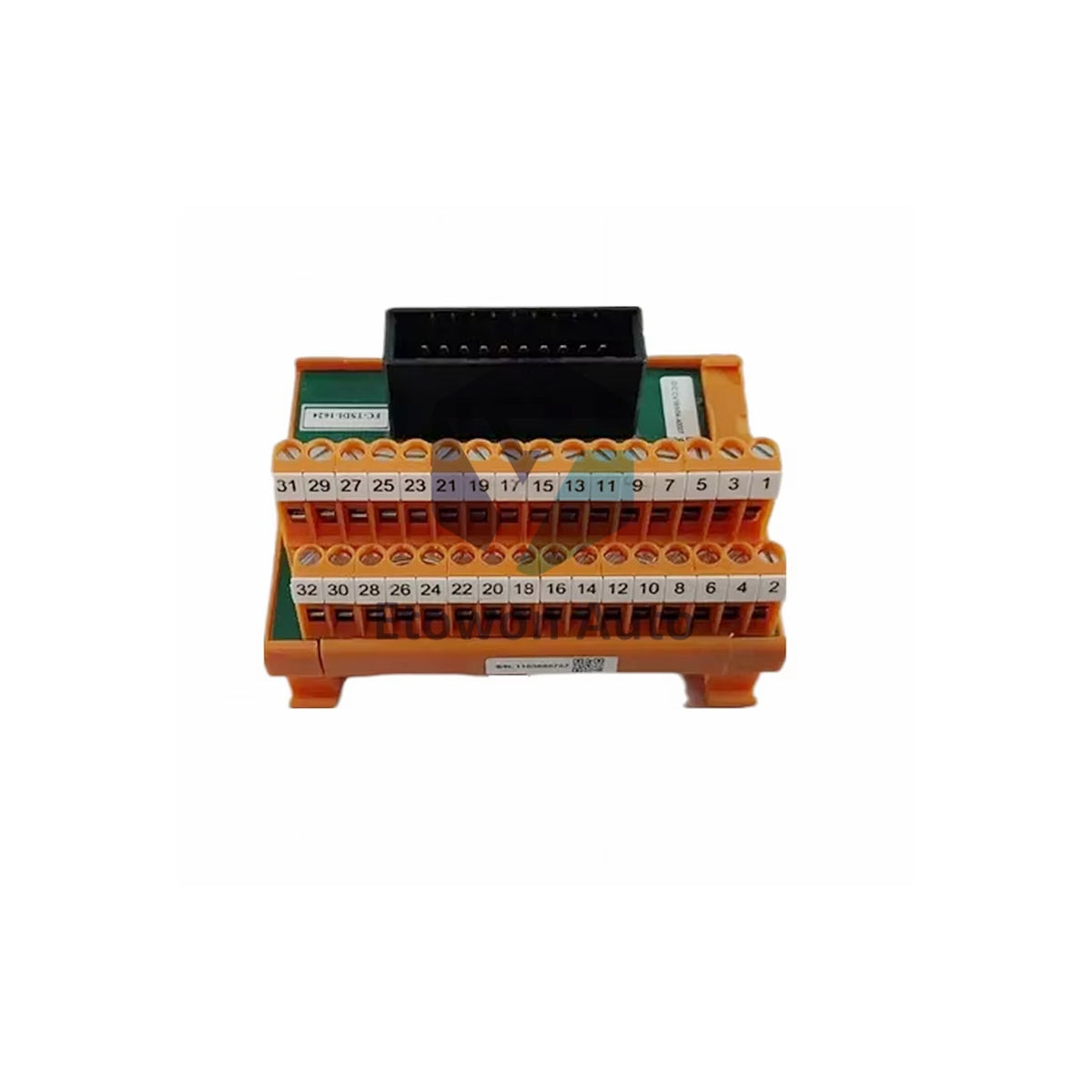

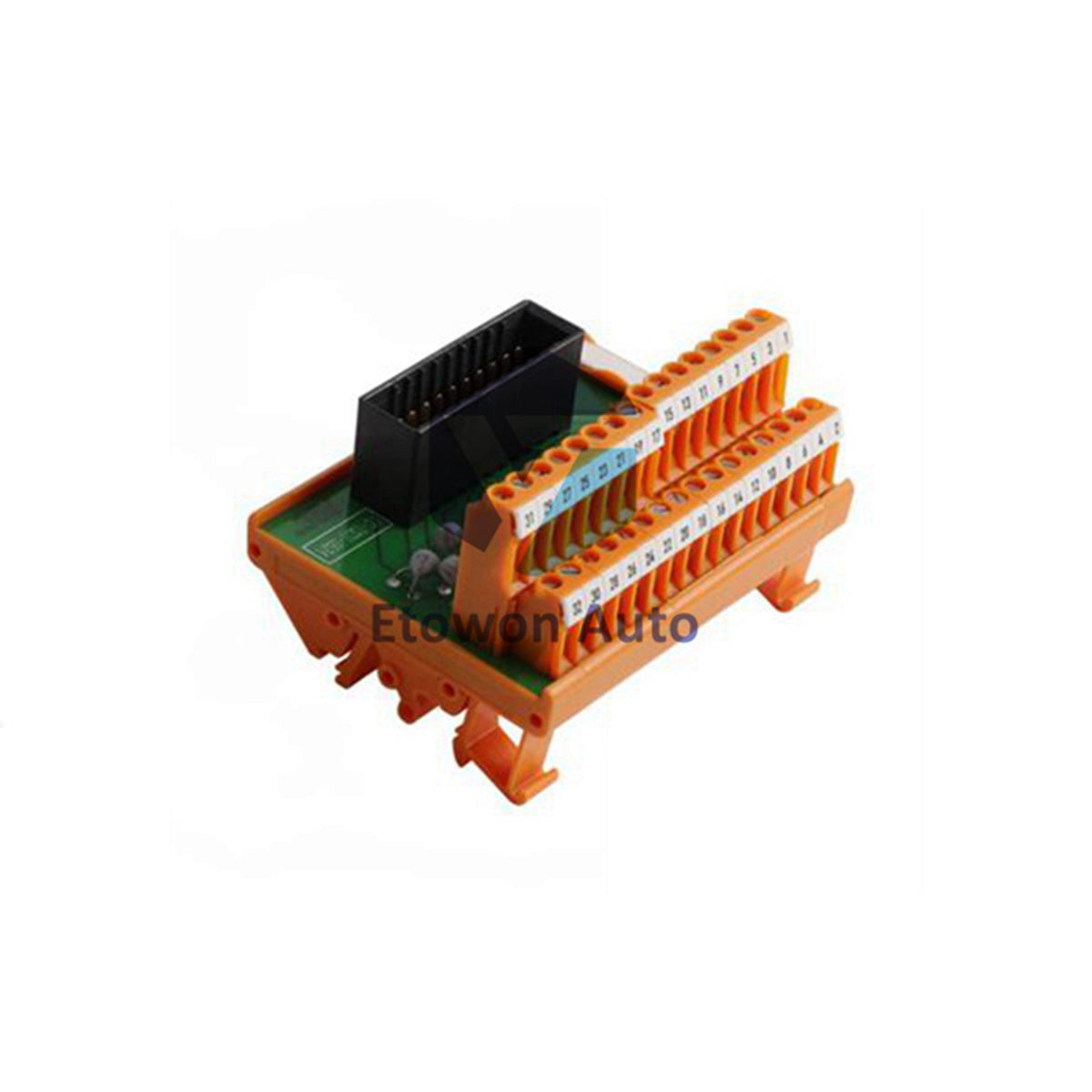

FC-TIDI-1624 Honeywell 16-Kanal Eingangsmodul

Nur noch 4 Stück verfügbar

  • Manufacturer: Honeywell

  • Product No.: FC-TIDI-1624

  • Product Type: Abschlussbaugruppe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1200g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

Das FC-TIDI-1624 (allgemeiner Typ FS-TIDI-1624) ist ein hochwertiges 16-Kanal Field Termination Assembly (FTA) Modul, das für Honeywell Safety Manager Systeme entwickelt wurde. Dieses Modul fungiert als spezialisierte physikalische Schnittstelle für nicht-sichere isolierte 24V DC Eingangskanäle und leitet Signale nahtlos zwischen externer Feldverdrahtung und Systemverbindungskabeln weiter. Es wurde für dichte Steuerungsumgebungen konzipiert und ermöglicht eine zuverlässige Überwachung digitaler Feldeingänge, während es eine robuste galvanische Trennung und Hochfrequenz-Schaltfähigkeiten bietet, um die Zentralprozessoren zu schützen.

Kerntechnische Vorteile

  • Redundante Konfigurationsbereitschaft: Schnittstellen reibungslos mit SDI-1624 Eingangsmodulen über standardmäßige SICC-0001/Lx Systemverbindungskabel zur Unterstützung fehlertoleranter redundanter Architekturen.
  • Überlegene galvanische Trennung: Bietet eine hochintegrierte 1000V AC Isolation sowohl Eingang-zu-Ausgang als auch Eingang-zu-Eingang, um elektrische Fehler oder Überspannungen daran zu hindern, sich im System auszubreiten.
  • Robuster Verpolungsschutz: Nutzt eine integrierte Reihendioden-Konfiguration, die einer maximalen Sperrspannung von 300V standhält und so Fehler bei der Feldverdrahtung durch Bediener minimiert.
  • Präzise Spannungsschwellen: Verfügt über klare elektrische Parameter mit einer Einschaltspannung von 17,5V DC und einer Abschaltspannung von 2,8V DC, um Fehlmeldungen zu vermeiden.

Technische Spezifikationen

Parameter Spezifikationsdetails
Modellnummer FC-TIDI-1624 / FS-TIDI-1624
Anzahl der Kanäle 16 nicht-sichere isolierte Eingangskanäle
Nenn-Eingangsspannung 24V DC (max. Eingangsspannung: 47,5V DC)
Spannungsschwellen Einschalt: 17,5V DC / Abschalt: 2,8V DC
Eingangsstrom / Frequenz Typisch 9mA bei 24V DC / max. Schaltfrequenz: 20Hz
Galvanische Trennung 1000V AC (Eingang-zu-Ausgang & Eingang-zu-Eingang)
Feldanschlüsse Schraubklemmen, max. 2,5 mm² (AWG 14), Abisolierlänge 7 mm
Montagekompatibilität DIN EN Schienen: TS32 / TS35 × 7,5
Abmessungen (L × B × H) 265 × 70 × 48 mm
Zulassungen CE, TUV, UL, CSA

Installations- & Wartungsanleitung

Feldverdrahtungsanschluss

Verbinden Sie die Feldleitungen mit den integrierten Schraubklemmen. Isolieren Sie die Leitungen genau auf 7 mm ab und stellen Sie sicher, dass der Leitungsquerschnitt 2,5 mm² (AWG 14) nicht überschreitet. Ziehen Sie die Klemmschrauben mit einem Drehmoment von 0,5 Nm an, um Überdrehen oder lockere Kontakte, die Signalstörungen verursachen, zu vermeiden.

DIN-Schienenmontage und Platzierung

Clipsen Sie das kompakte Modul sicher auf standardmäßige DIN EN Schienen, die sowohl TS32 als auch TS35 × 7,5 Profile unterstützen. Achten Sie auf eine saubere horizontale Ausrichtung und ausreichend Platz für die dicken SICC-0001/Lx Systemverbindungskabel, um mechanische Belastungen an den Modulanschlüssen zu vermeiden.

Systemanschluss & Redundanz

Stecken Sie das Systemverbindungskabel (SICC-0001/Lx) in das Modul, um die Daten an die SDI-1624 Eingangsmodulen zurückzuleiten. Für den redundanten Systembetrieb stellen Sie sicher, dass beide parallelen Verbindungsleitungen fest eingesteckt und in der Safety Manager Hardware-Konfiguration überprüft sind.

Technische Vorteile

  • Erweiterte mechanische Lebensdauer: Entwickelt für eine lange Lebensdauer mit erwarteten 1.000.000 elektrischen Schaltvorgängen und bis zu 10.000.000 mechanischen Schaltvorgängen.
  • Hohe Störfestigkeit: Die hochschwellige galvanische Trennung reduziert industrielle Masseschleifenstörungen und Übersprechen zwischen benachbarten Eingangskanälen in komplexen Steuerungsschränken.
  • Global zertifiziert: Verfügt über geprüfte CE-, TUV-, UL- und CSA-Zertifizierungen und erfüllt somit alle strengen internationalen Sicherheitsvorschriften und Industriestandards.

Technische FAQs

F1: Was ist der Hauptzweck der Reihendiode im FC-TIDI-1624?
A1: Die Reihendiode dient als festverdrahteter Verpolungsschutz. Sie schützt das Modul, indem sie Rückströme bis zu einer maximalen Sperrspannung von 300V blockiert.

F2: Kann dieses Modul schnell pulsierende digitale Eingänge verarbeiten?
A2: Das Modul unterstützt eine maximale Schaltfrequenz von 20Hz und ist somit ideal für Standard-Industriekontakte, Endschalter und Füllstandsanzeigen, jedoch nicht für Hochgeschwindigkeits-Impulszähler.

F3: Wie wird Redundanz mit diesem speziellen Field Termination Assembly erreicht?
A3: Das FC-TIDI-1624 stellt gemeinsame Mehrkanalverbindungen über das SICC-0001/Lx Verbindungskabel her. Dadurch können zwei SDI-1624 Eingangsmodul-Sets gleichzeitig dieselben Feldverdrahtungspunkte auslesen und gewährleisten so echte Hardware-Redundanz.
