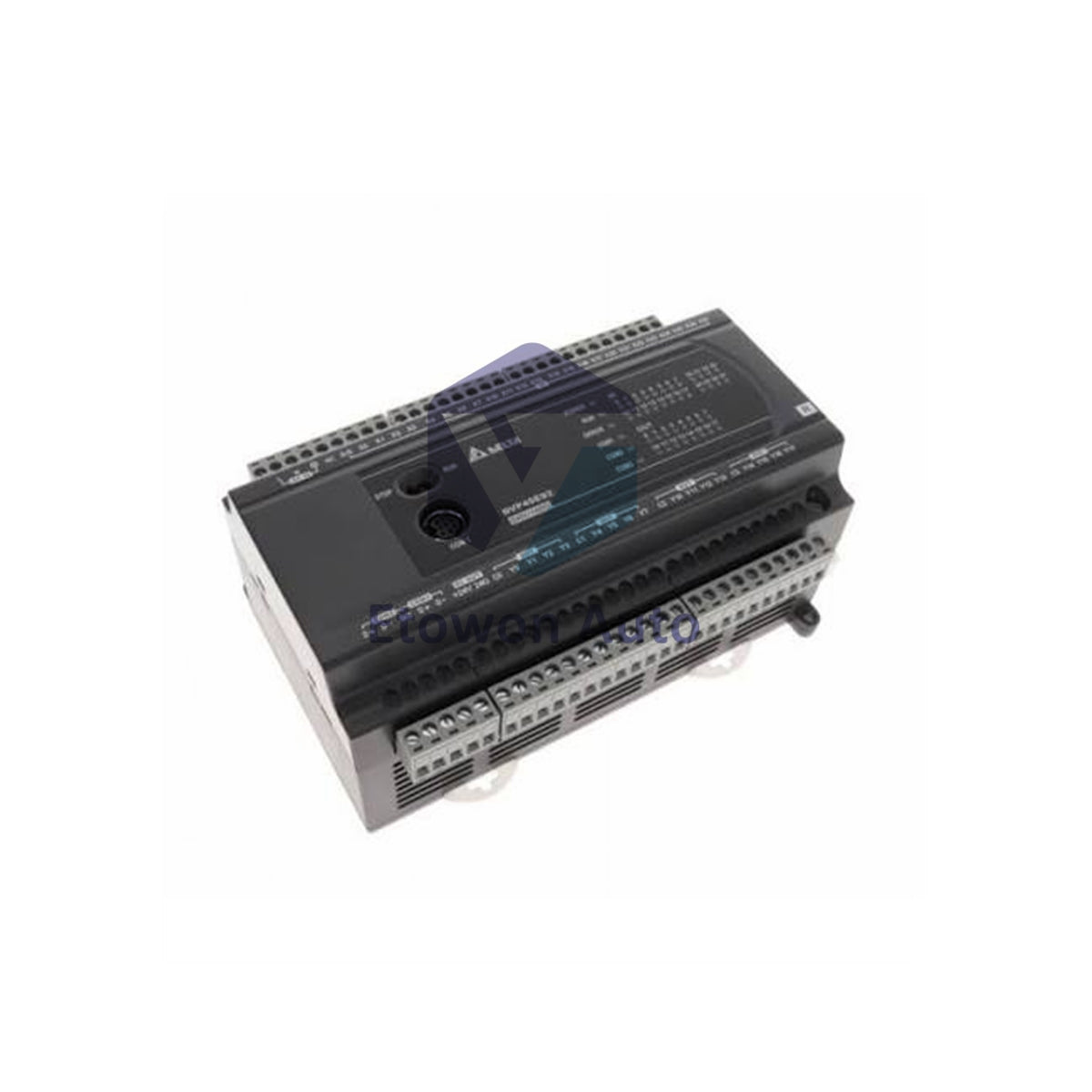

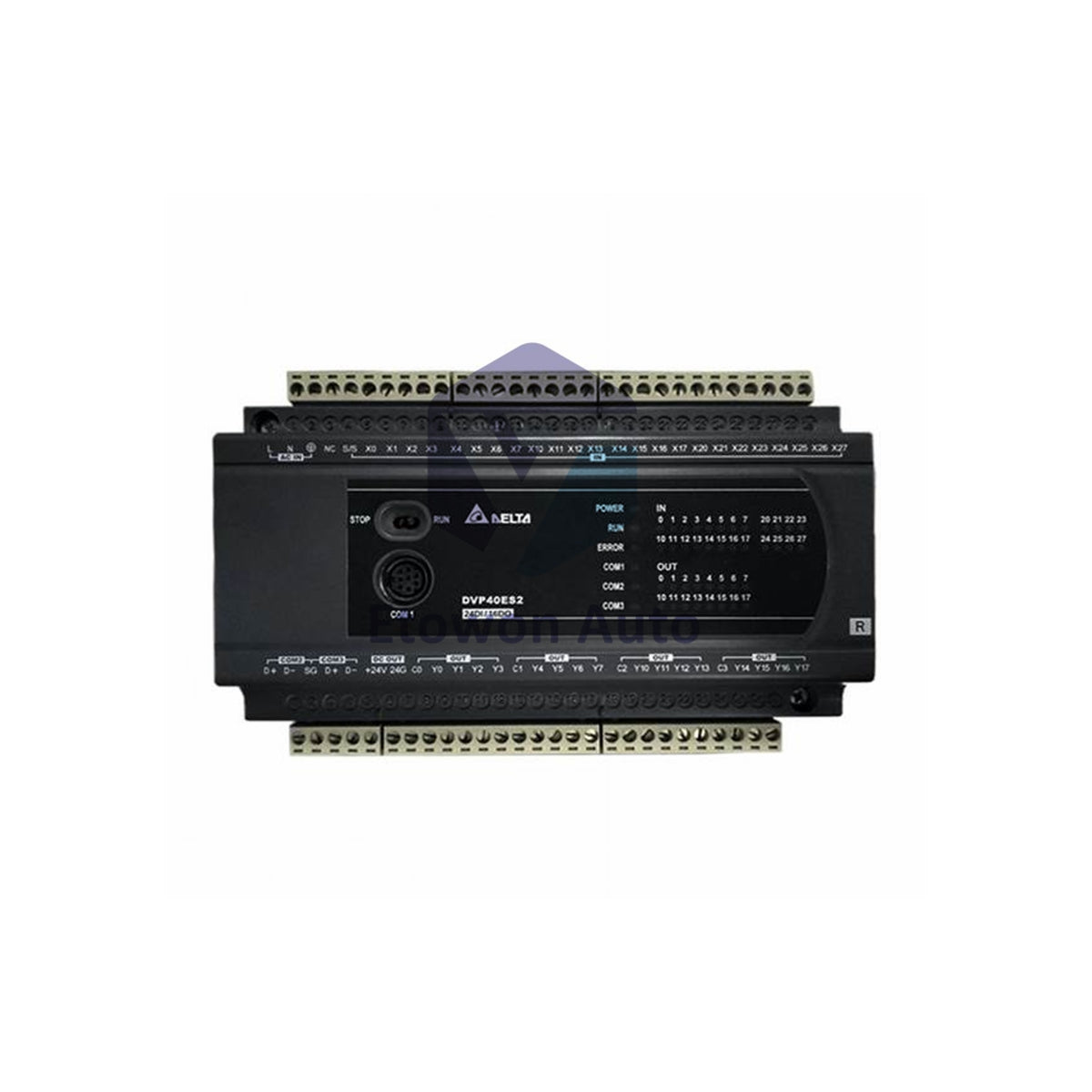

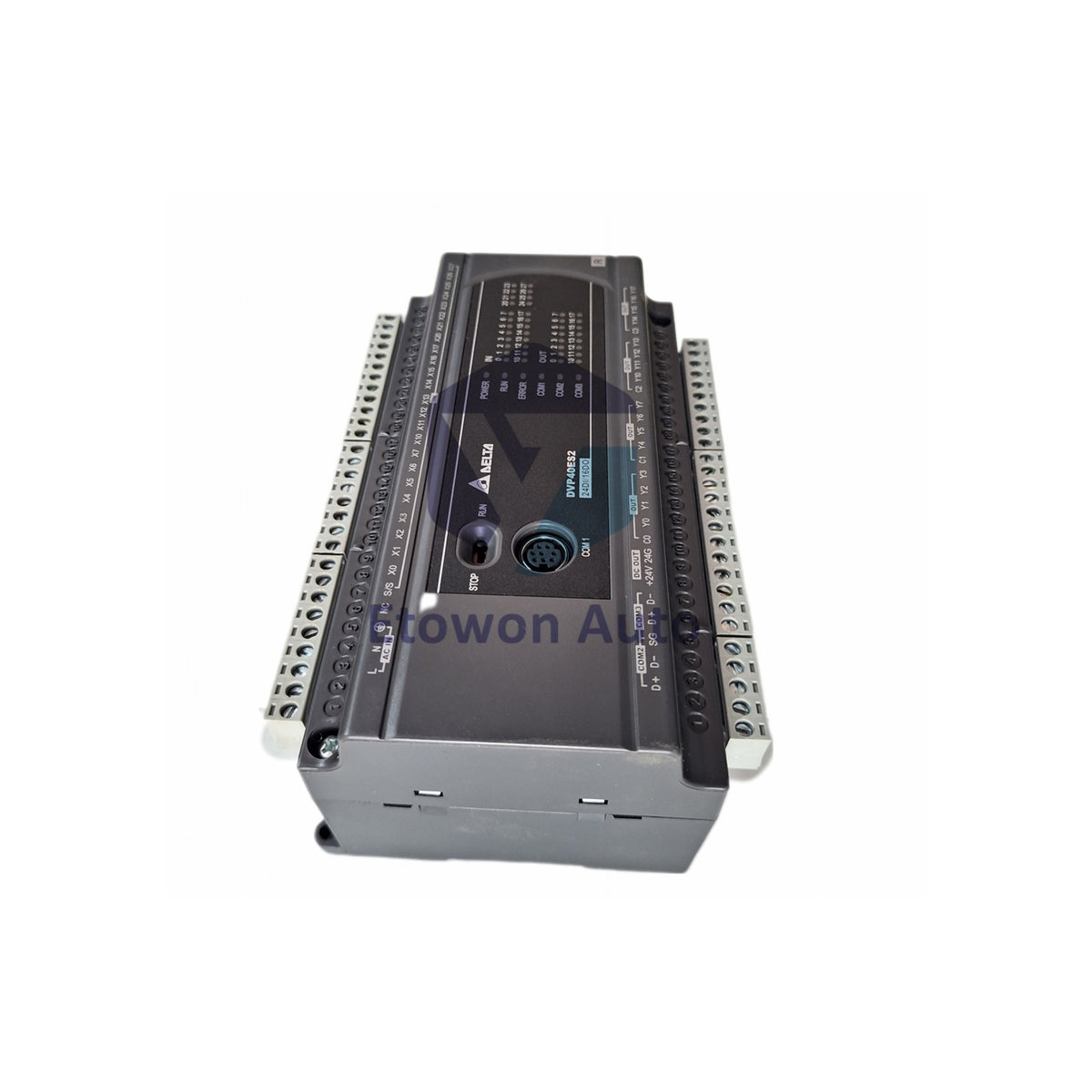

DVP40ES200R Delta DVP-ES2 Serie 40 I/O programmierbare Steuerung

Produktübersicht

Der Delta DVP40ES200R ist ein hocheffizienter programmierbarer Logikcontroller aus der fortschrittlichen DVP-ES2 Serienfamilie. Entwickelt für zuverlässige Prozessautomatisierung bietet diese Master-CPU-Einheit eine integrierte Kapazität von insgesamt 40 I/O-Punkten, aufgeteilt in 24 dedizierte digitale Eingänge und 16 robuste Relaisausgänge. Mit einem Gewicht von ca. 0,55 kg (1,21 lbs) ist dieses kompakte und leichte Modul die ideale Lösung für Verpackungsmaschinen, Logistikförderer und zentrale Wasseraufbereitungssysteme, ohne unnötige Last auf die Strukturträger aufzubringen.

Kerntechnische Vorteile

• Hohe Dichte mit 40 I/O-Steuerungen: Integriert 24 digitale Eingänge und 16 Relaisausgänge mit Trockenkontakt in einem einzigen Gehäuse und optimiert so die Platzeffizienz im Schaltschrank.
• Dreifache serielle Kommunikationsports: Verfügt nativ über einen RS-232- und zwei unabhängige RS-485-Schnittstellen, die eine mühelose und gleichzeitige Integration mit HMIs, Frequenzumrichtern und Messgeräten ermöglichen.
• Großer Programmspeicher mit 16k Schritten: Bietet eine umfangreiche Kapazität von 16k Schritten, um komplexe Logiksequenzen, anspruchsvolle mathematische Datenblöcke und vielfältige Verarbeitungsanweisungen ohne Speicherbegrenzung zu verarbeiten.

Technische Spezifikationen

Installations- & Engineering-Anleitung

• DIN-Schienenmontage: Befestigen Sie das leichte 0,55 kg schwere DVP-ES2 Modul sicher auf Standard-DIN-Schienen mit 35 mm Breite. Achten Sie auf ausreichende Luftspalte oben und unten im Gehäuse, um eine gleichmäßige natürliche Konvektionsbelüftung durch die Lüftungsschlitze zu gewährleisten.
• Verdrahtung der Relaisausgänge: Führen Sie die Feldlasten über die 16 Relaisanschlüsse. Verwenden Sie geeignete externe Überspannungsschutzvorrichtungen (wie Snubber-Netzwerke für Wechselstrom oder Freilaufdioden für Gleichstrom), wenn Sie induktive Magnetventile ansteuern, um die Lebensdauer der internen Relaiskontakte zu schützen.
• Konfiguration der seriellen Kommunikation: Verbinden Sie Programmiergeräte über die Master-RS-232-Schnittstelle. Für verteilte industrielle Netzwerke nutzen Sie die zwei RS-485-Kanäle, um Modbus-Master-/Slave-Schleifen mit mehreren Feldantrieben und Peripheriegeräten einzurichten.

Technische FAQs

F1: Was sind die Hauptvorteile der Relaisausgangsmethode beim DVP40ES200R?
A1: Relaisausgänge bieten isolierte mechanische Trockenkontakte, mit denen Sie unterschiedliche Spannungspotentiale (sowohl AC- als auch DC-Schleifen) direkt von einem einzigen Modul ohne externe Umwandlungsschaltungen schalten können.

F2: Kann die Netzwerkkapazität dieses Controllers gleichzeitige HMI- und Antriebsschnittstellen bewältigen?
A2: Ja. Da das Modul einen dedizierten RS-232-Port sowie zwei separate RS-485-Leitungen integriert, können Sie problemlos ein lokales Bedienfeld anschließen und gleichzeitig nachgelagerte Antriebe abfragen.

F3: Beeinträchtigt das geringe Gewicht dieses Controllers seine industrielle Robustheit?
A3: Nein. Mit nur 0,55 kg sorgt das speziell entwickelte Kunststoffgehäuse für ein leichtes Handling, während es gleichzeitig die üblichen industriellen Anforderungen an Stoß-, Vibrations- und Temperaturbeständigkeit auf dem Werksgelände vollständig erfüllt.
