57160001-FX

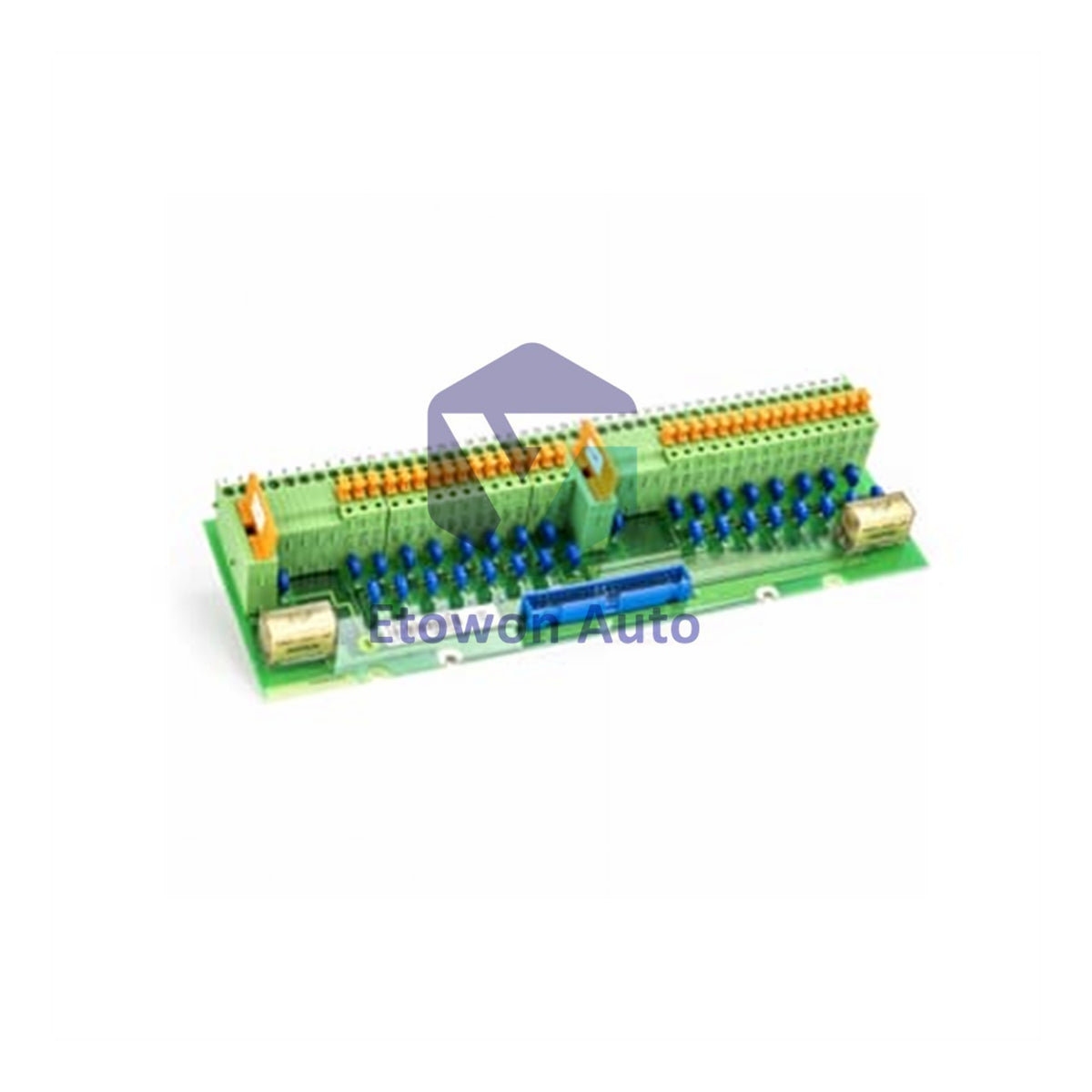

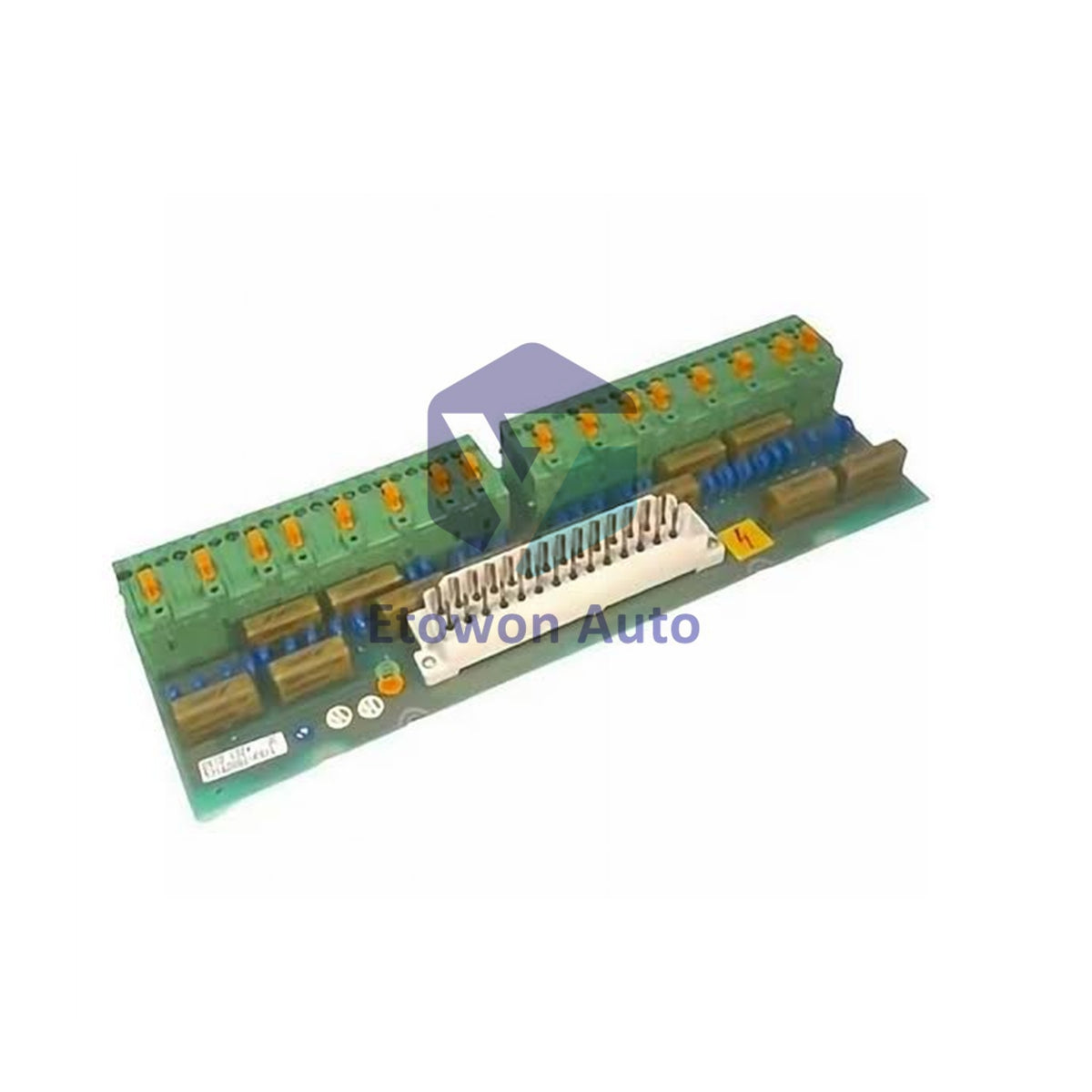

DSTD 132 ABB Connection Unit 57160001-FX 16 Ch 240V Output

Auf Lager (12 Einheiten), versandbereit

  • Manufacturer: ABB

  • Product No.: 57160001-FX

  • Product Type: Connection Unit

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 410g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The DSTD 132 (Part Number: 57160001-FX / Exchange Part: EXC57160001-FX) is an industrial 16-channel connection unit manufactured by ABB for DCS and process automation systems. Designed to route signals between control rack hardware and field instrumentation, this module supports operating voltages up to 240 V MAX across its 16 independent channels. Measuring 324 mm (D) x 81 mm (W) x 38.7 mm (H) with a net weight of 0.90 lbs (0.41 kg), it mounts securely into control cabinets using the optional mounting screw kit (3BSE021202R1).

Core Technical Advantages

  • 16 High-Voltage Channels: Enables high-density terminal connection for up to 16 discrete signal paths rated up to 240 V.
  • Slim Physical Architecture: Compact 81 mm width and 38.7 mm height optimize valuable backplane and enclosure footprint.
  • Service Exchange Part Availability: Fully supported under ABB exchange program part code EXC57160001-FX for rapid facility maintenance.
  • RoHS Exemption Compliance: Complies with RoHS Directive 2011/65/EU exemptions for heavy industrial control instrumentation.

Technical Specifications

Parameter Specification Details
Manufacturer & Brand ABB
Model & Type Designation DSTD 132 Connection Unit
Ordering Part Number 57160001-FX (Exchange: EXC57160001-FX)
Channel Capacity & Voltage 16 Channels; MAX 240 V operating limit
Physical Dimensions (D x W x H) 324 mm x 81 mm x 38.7 mm
Module Mass 0.90 lbs (0.41 kg) net weight
Mounting Hardware Kit 3BSE021202R1 Mounting Screw Kit
Environmental Standards Exempt from RoHS Directive 2011/65/EU

Industrial Solutions

  • Distributed Control Systems (DCS): Serves as a centralized signal termination unit for ABB Master/Advant process controllers.
  • Power Generation & Distribution: Routes 240 V field signals from switchgear and circuit monitoring devices to I/O racks.
  • High-Density Control Panels: Consolidates 16 field wiring channels into a compact 324 mm depth footprint inside industrial cabinets.

Wiring & Installation

Power Safety Lockout

Isolate and lock out all 240 V power sources to the terminal cabinet prior to installing or servicing the DSTD 132 unit.

Mechanical Mounting

Secure the 0.41 kg module onto the mounting plate or rack frame using the designated 3BSE021202R1 mounting screw kit, ensuring proper mechanical alignment along its 324 mm depth.

Field Terminal Wiring

Wire field conductors to the 16 channel terminals, verifying that operational line voltages do not exceed the 240 V maximum rating.

Final Inspection

Check all screw terminals for proper torque retention and verify channel signal continuity prior to re-energizing system power.

Engineering Advantages

  • High-Voltage Isolation Capacity: Accommodates up to 240 V signal levels across all 16 channels without cross-channel interference.
  • Standardized Mounting Interface: Compatible with standard ABB mounting kits (3BSE021202R1) for rapid installation and replacement.
  • Robust Industrial Form Factor: Built to withstand thermal and electrical stress in continuous heavy manufacturing environments.

Technical FAQs

Q1: What is the channel capacity and maximum voltage rating of the DSTD 132?
A1: Features 16 channels rated for a maximum operating voltage of 240 V.

Q2: What mounting hardware kit is required for installation?
A2: Installed using ABB mounting screw kit part number 3BSE021202R1.

Q3: What are the physical dimensions and weight of this unit?
A3: Measures 324 mm (D) x 81 mm (W) x 38.7 mm (H) with a net weight of 0.41 kg.
