3500/22-01-01-00

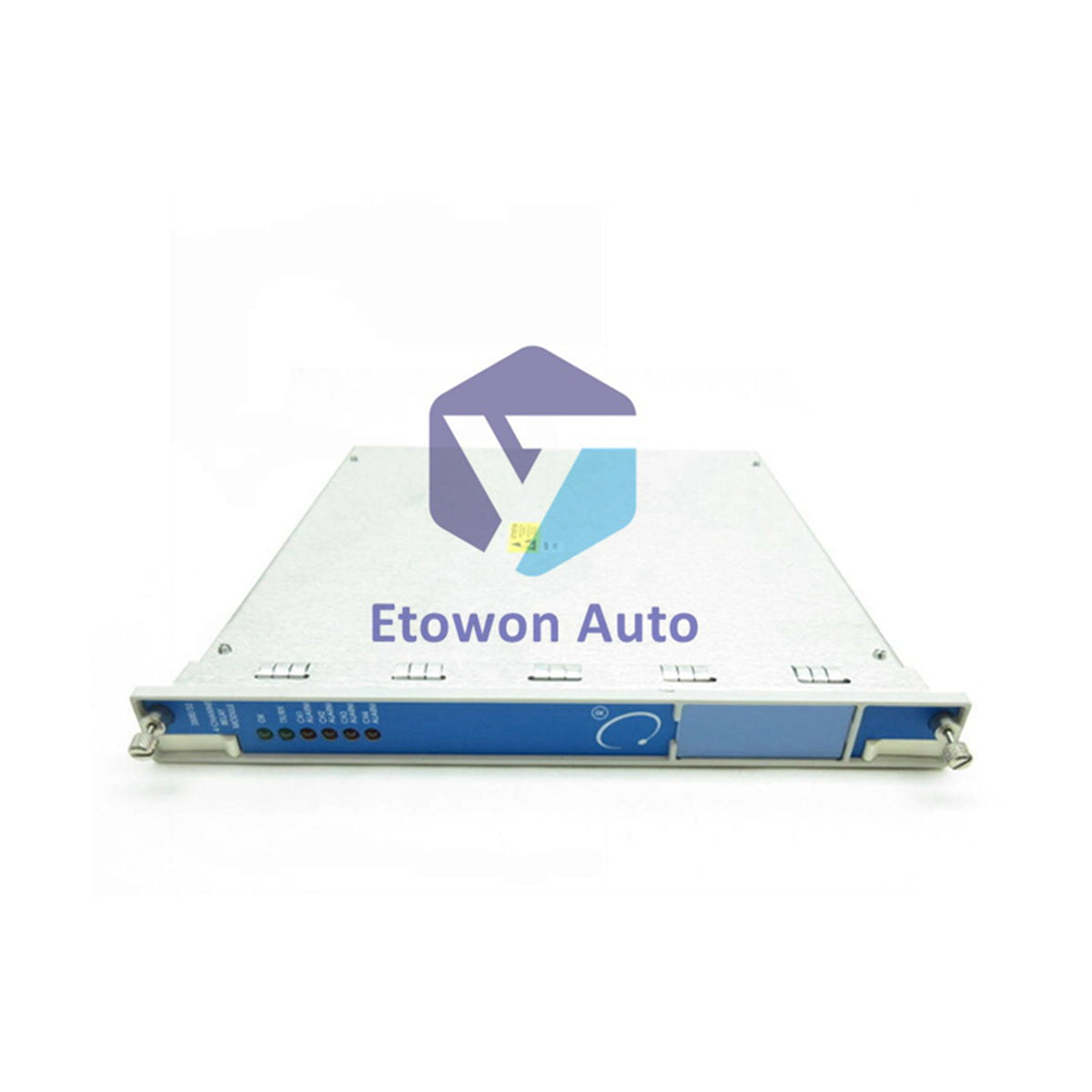

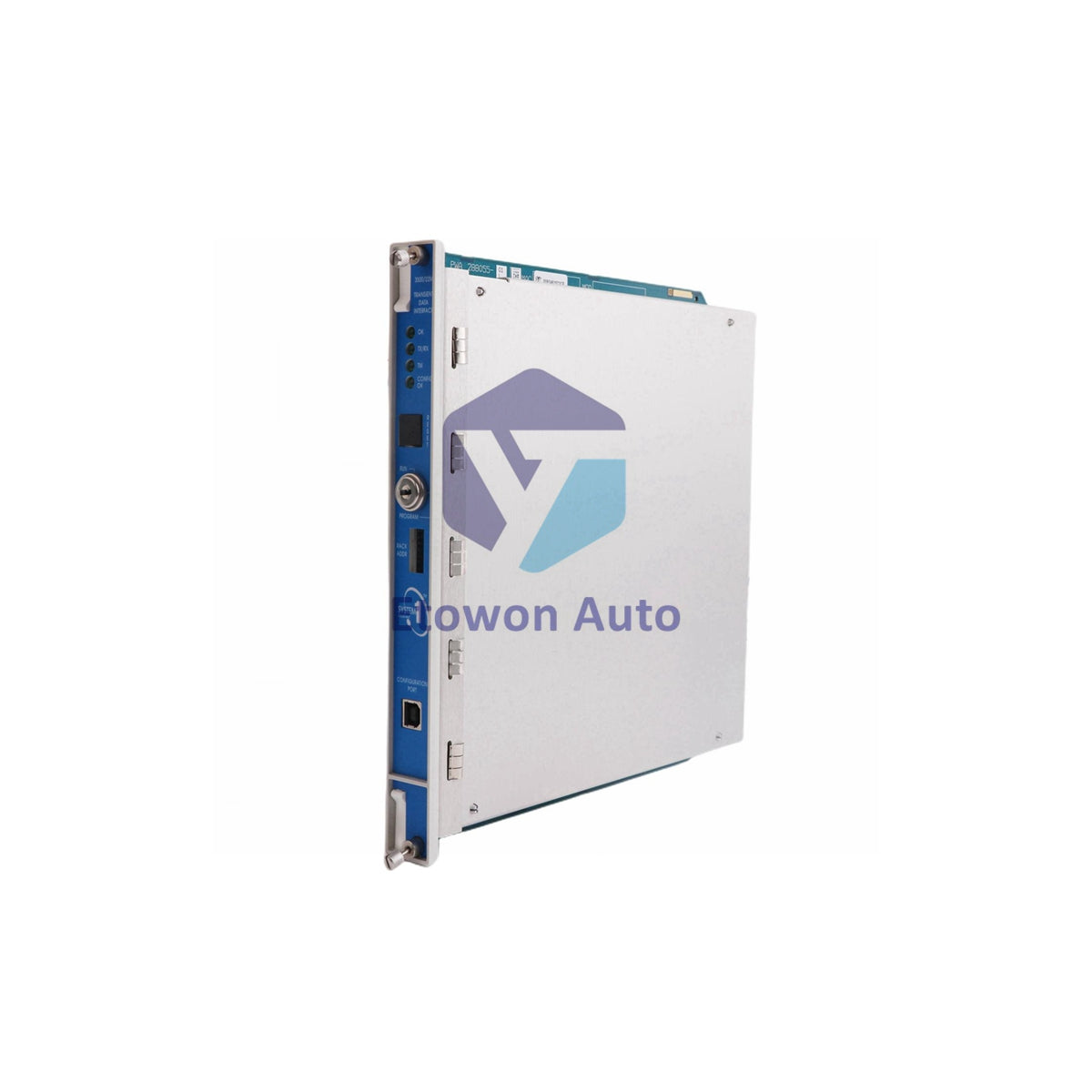

Bently Nevada Transient Data Interface 3500/22-01-01-00

Nur noch 10 Stück verfügbar

  • Manufacturer: Bently Nevada

  • Product No.: 3500/22-01-01-00

  • Product Type: Transient Data Interface Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 910g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

3500-22-01-01-00 Bently Nevada Transient Data Interface – 288055-01 + 146031-01

The Bently Nevada 3500/22-01-01-00 is a Transient Data Interface for the 3500 Monitoring System. Includes TDI module (288055-01) with USB cable and 10Base-T/100Base-TX Ethernet I/O module (146031-01).

Product Information

Manufacturer Bently Nevada
Product Number 3500/22-01-01-00
Product Type Transient Data Interface
TDI Module 288055-01 (Standard with USB Cable)
I/O Module 146031-01 (10Base-T/100Base-TX Ethernet)
Transient Data Interface Type Standard (01)
I/O Module Type 10Base-T/100Base-TX Ethernet (01)
Agency Approval None (00)
Power Consumption 10.5 Watts
Weight (Total) 1.11 kg (TDI 0.91 kg + I/O 0.20 kg)
Dimensions (D x W x H) 24.18 x 2.44 x 24.13 cm

Technical Specifications

Operating Temperature -30°C to +65°C (-22°F to +149°F)
Storage Temperature -40°C to +85°C (-40°F to +185°F)
Humidity 95% Non-Condensing
Battery Life (Powered) 38 Years at 50°C (122°F)
Battery Life (Unpowered) 12 Years at 50°C (122°F)
Communications 10Base-T/100Base-TX Ethernet (RJ-45)
Front Panel USB-B (Configuration Port)
OK Relay Rating 5A @ 24 Vdc/120 Vac, 120W/600VA

Features

  • Combines RIM function with data collection capability
  • 10Base-T/100Base-TX Ethernet communication
  • USB-B front panel configuration port
  • Supports steady state and transient dynamic waveform data
  • OK relay indicates rack operating status
  • Rack reset button for clearing latched alarms
  • Address switch with 127 possible addresses
  • Configuration keylock for RUN/PROGRAM modes
  • Long battery life for extended operation

Installation Notes

  • Installs in Slot 1 (adjacent to power supplies) of the 3500 rack
  • When upgrading from RIM to TDI: Remove RIM, remove RIM I/O, insert TDI I/O, insert TDI
  • USB cable (123M4610) required for isolation – computer must run on batteries to avoid ground loops
  • Signal Common grounding: Use 2-pin connector, slide PIM switch to "HP" position

FAQs

Q1: What is the upgrade sequence from RIM to TDI?
A1: Remove RIM, remove RIM I/O, insert TDI I/O, insert TDI. Leaving RIM I/O in rack will damage the TDI.

Q2: What USB cable is required and why?
A2: Use 123M4610 USB cable. Computer must run on batteries to maintain isolation and avoid ground loops.

Q3: How to connect Signal Common to Instrument Ground?
A3: Use the 2-pin connector on I/O module. Slide the PIM switch toward "HP" to isolate Signal Common from chassis ground.

Product Documentation

Download Detailed Product Specifications PDF
