Bently Nevada 330130-070-02-00 | Näherungserweiterungskabel

Produktübersicht

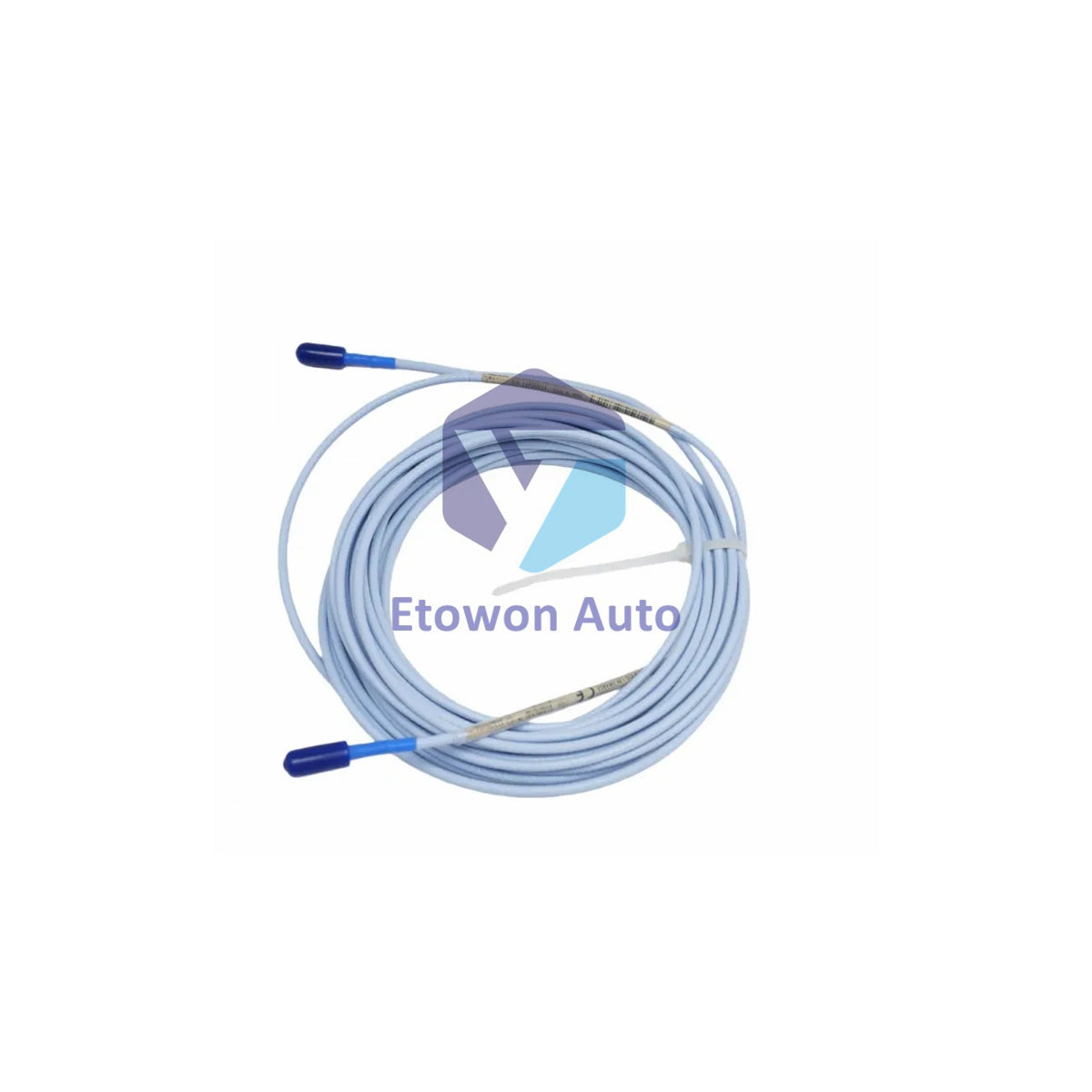

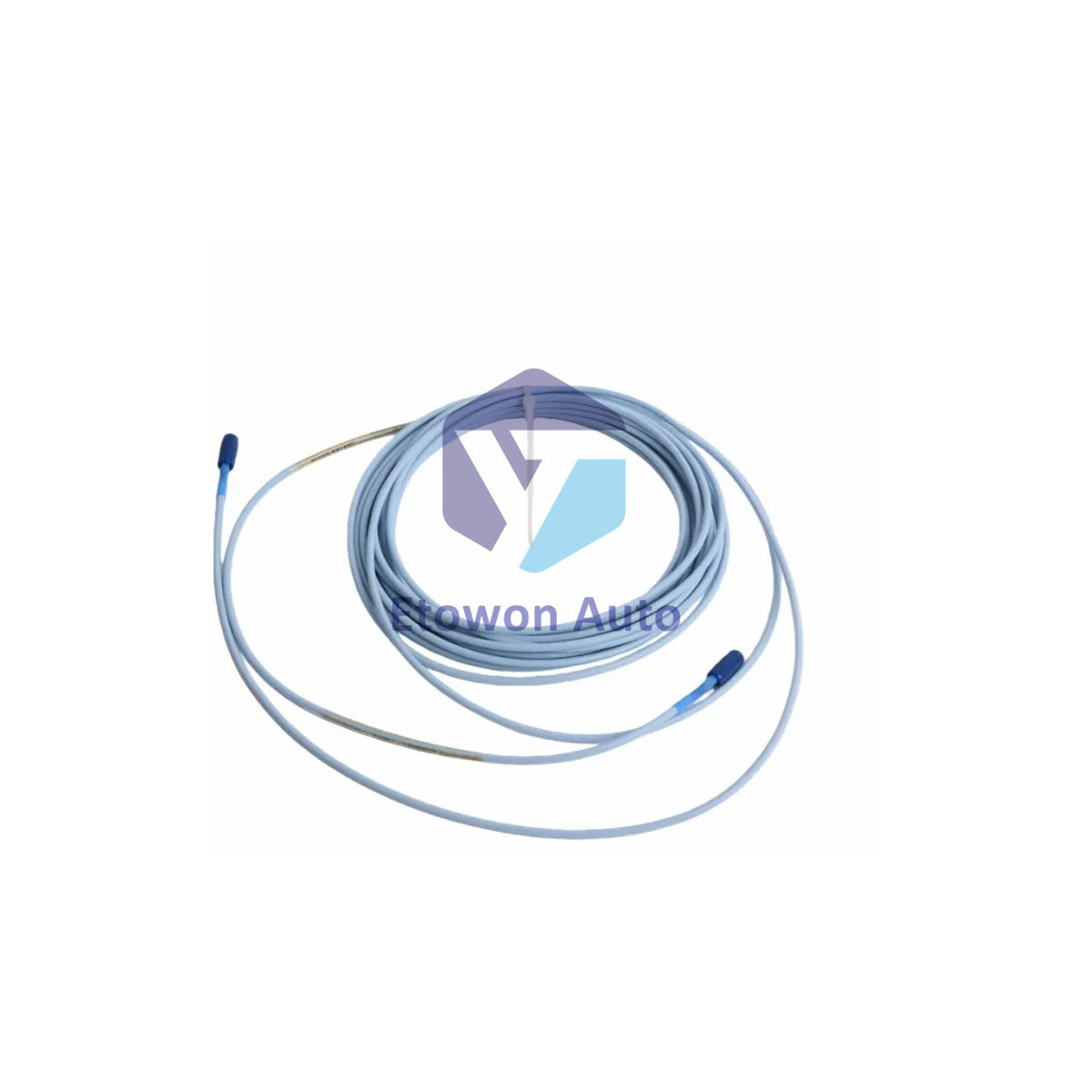

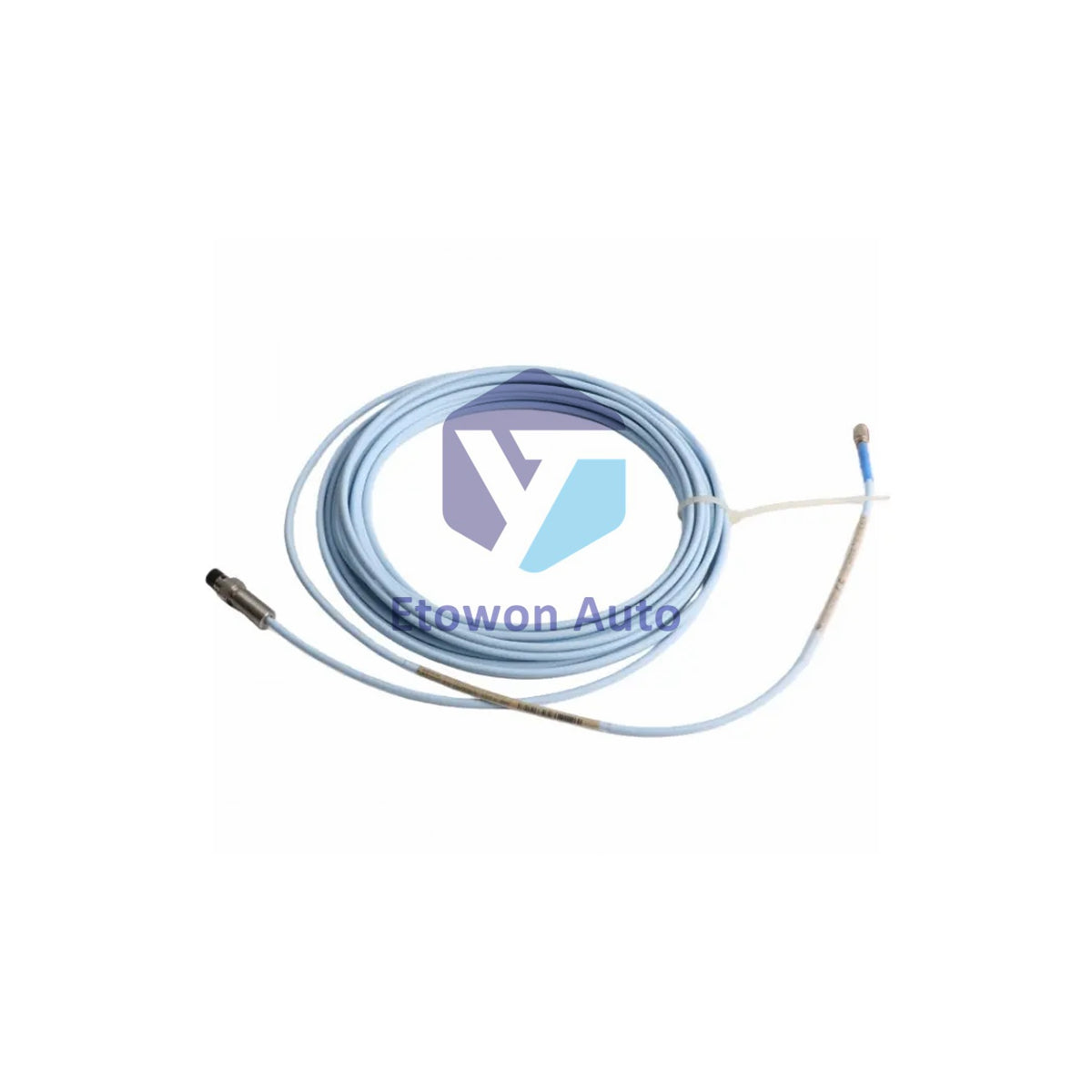

Der Bently Nevada 330130-070-02-00 ist ein Hochleistungs-Näherungsverlängerungskabel der Serie 3300 XL, hergestellt in den USA für fortschrittliche Maschinenschutznetzwerke. Mit einer präzisen Länge von 7,0 Metern (22,9 Fuß) überbrückt dieses hochwertige Kabel wichtige Kommunikationsleitungen zwischen 8-mm-Näherungssonden und Standard-Proximitor-Sensoren. Diese Konfiguration verfügt über integrierte, militärische Steckerschutzvorrichtungen, die empfindliche Kupplungsverbindungen vor mechanischen Belastungen und Stoßschäden schützen. Entwickelt zur Verarbeitung empfindlicher hochfrequenter Wirbelstromdaten, gewährleistet es eine enge Impedanzanpassung, um eine verzerrungsfreie Übertragung kritischer Spalt-, Phasen- und Wellenvibrationssignale von rotierenden Schwerlastmaschinen sicherzustellen.

Technische Kernvorteile

Kalibrierte Gleichstromwiderstandsgrenzen

Um eine vollständige Kalibrierungskontinuität im Näherungskreis zu gewährleisten, wird der Kernwiderstand (RCORE) des 7,0-Meter-Kabels streng bei 1,54 ± 0,23 Ω gehalten. Der begleitende Mantelabschirmungswiderstand (RJACKET) wird strikt innerhalb von 0,46 ± 0,09 Ω gehalten, um unerwünschte Signalabschwächungen zu minimieren.

Kapazitätsarme Kernisolierung

Mit einer typischen Kapazitätsdichte von 69,9 pF/Meter (21,3 pF/Fuß) begrenzt das Kabel Signalverluste über lange Strecken. Dieses kapazitätsarme Design hilft, saubere, hochfrequente dynamische Antwortkurven aufrechtzuerhalten, was es für Hochgeschwindigkeits-Überwachungsschleifen industrieller Turbinen geeignet macht.

Integrierte mechanische Schutzvorrichtungen

Die Option 02 wird standardmäßig mit vormontierten, robusten Steckerschutzvorrichtungen geliefert, die die Verbindung von Stecker und Buchse umschließen. Dieser Mechanismus schützt empfindliche Anschlussringe vor starken Vibrationen, Werkzeugstößen und strukturellen Verschiebungen, die bei routinemäßigen Anlagenarbeiten auftreten.

Technische Spezifikationen

Installation und Wartung

Richtlinien für den Einsatz von Steckerschutz

Beim Verriegeln der Koaxialverbindungen stellen Sie sicher, dass der mechanische Steckerschutz vollständig über die gefügte Naht gezogen wird. Obwohl jede Box eigenständiges Silikonband enthält, vermeiden Sie dessen Verwendung als primäre Abdichtung, wenn der Schleifenstandort ständig synthetischen Turbinenölen ausgesetzt ist.

Gesamtsystemlängenbeschränkungen

Der 3300 XL Näherungskreis erfordert eine strenge Kalibrierung basierend auf der gesamten elektrischen Hardwarelänge (typischerweise 5 oder 9 Meter insgesamt). Verwenden Sie dieses 7,0 Meter lange Verlängerungskabel nur mit kompatiblen Sonden und Proximitor-Modulen, die für eine 7-Meter-Leitung ausgelegt sind.

Feldstromversorgungsanforderungen

Die vollständige Schleifenarchitektur erfordert eine saubere Versorgung zwischen -17,5 Vdc und -26 Vdc. Wenn Sicherheitsbarrieren installiert sind, halten Sie Eingänge von -23 Vdc bis -26 Vdc ein. Der Betrieb der aktiven Schleife über -23,5 Vdc verschlechtert den 2 mm linearen Trackingbereich.

Technische Vorteile

Patentierte Strukturarchitektur

Diese Kabelgeneration profitiert direkt von den Innovationen von Bently Nevada und integriert sich in Systeme mit TipLoc-Formteilen und robusten CableLoc-Kernklemmenankern, um zuverlässige mechanische Zugfestigkeitsgrenzen von 330 N (75 lbf) zu unterstützen.

Minimale Versorgungsempfindlichkeit

Die Näherungsschleife zeigt weniger als 2 mV Gesamt-Ausgangsabweichung pro Volt Versorgungsspannungsänderung. Diese Linienfilterung hält die Näherungsdaten sauber und isoliert von rohen Gleichspannungswelligkeiten auf den Stromversorgungsleitungen Ihres Panels.

Langfristige Umweltstabilität

Getestet unter strengen IEC 68-2-3 Umweltbedingungen für bis zu 56 Tage, widersteht die physische Baugruppe Feuchtigkeitskriechen und stellt sicher, dass der durchschnittliche Skalierungsfaktor in feuchten, hochfeuchten Verarbeitungsräumen nicht mehr als 3 % abweicht.

Technische FAQs

Q1: Kann ich ein offizielles Ursprungszeugnis (COO) für das Modell 330130-070-02-00 anfordern?

A1: Ja. Da dieses Produkt vollständig in den USA hergestellt und montiert wird, kann auf Anfrage durch unseren kommerziellen Vertrieb während der Auftragsbearbeitung ein offizielles Ursprungszeugnis (COO) erstellt und bereitgestellt werden.

Q2: Warum wird Silikonband nicht empfohlen, um Verbindungen in der Nähe von Turbinen abzudichten?

A2: Normale Turbinenöle können Standard-Silikonbandwicklungen bei längerer Einwirkung chemisch erweichen oder auflösen. In Bereichen mit angesammeltem Turbinenöl müssen stattdessen mechanische Steckerschutzvorrichtungen oder flüssigkeitsdichte Leitungen verwendet werden.

Q3: Verfügt diese Kabelreihe über einen äußeren Panzerungsschutz?

A3: Nein, die Variante 330130-070-02-00 ist ein standardmäßiges, nicht gepanzertes Verlängerungskabel mit einem Gewicht von 34 g/m. Wenn Ihr Einsatzbereich eine Stahlgeflecht-Panzerung erfordert, geben Sie bitte eine gepanzerte Modellvariante an.
