Bently Nevada 330130-040-13-05 Kabel für explosionsgefährdete Bereiche zertifiziert

Produktübersicht

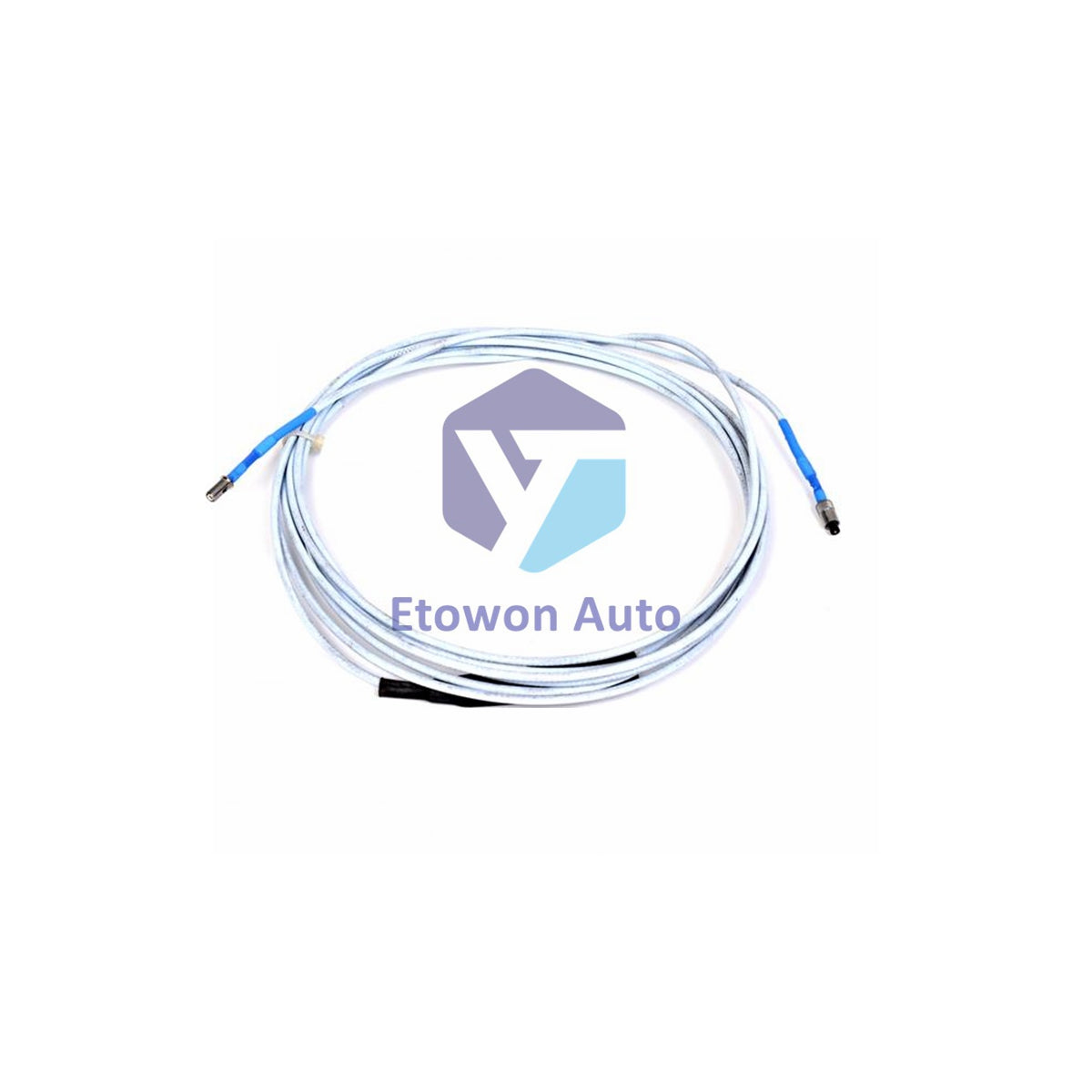

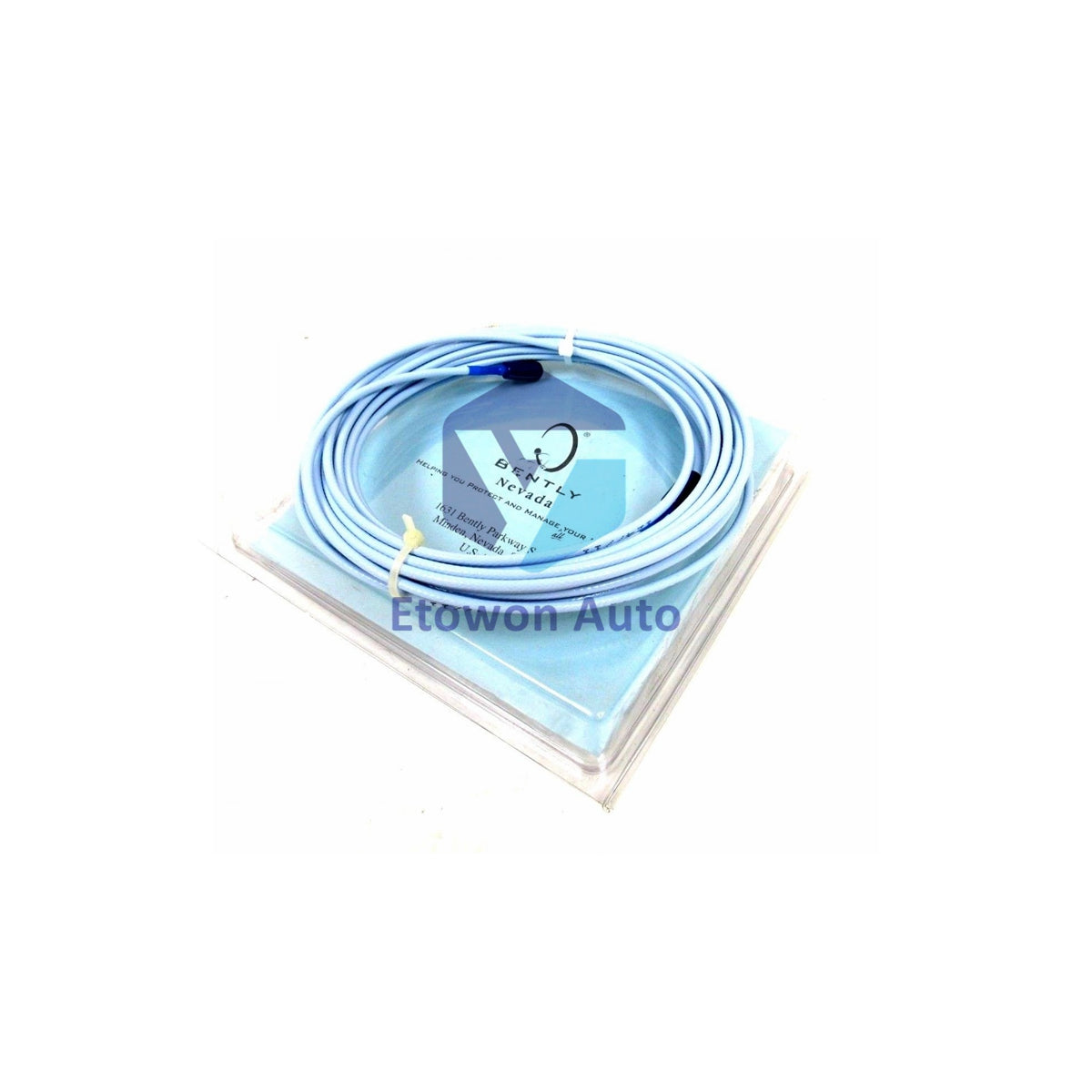

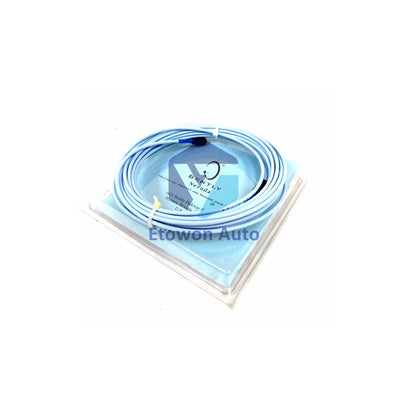

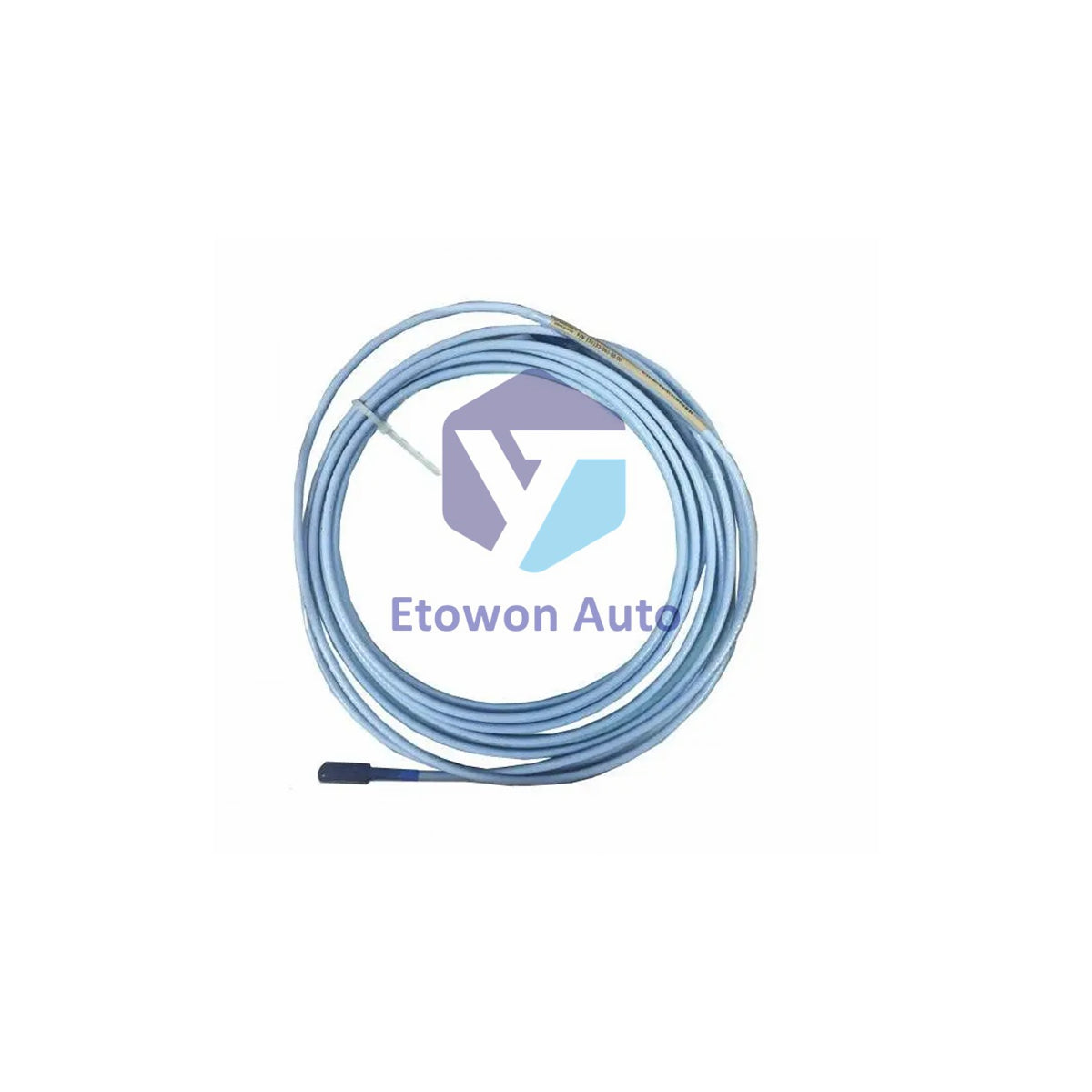

Das 330130-040-13-05 ist ein hochwertiges, industrietaugliches 4,0-Meter-Verlängerungskabel aus der Bently Nevada 3300 XL Serie. Dieses besonders robuste Kabel verbindet Näherungssensoren mit Proximitor-Sensoren in kritischen Schwingungsüberwachungssystemen. Es gewährleistet eine stabile, störungsfreie Signalübertragung über komplexe rotierende Maschinensysteme in gefährlichen Prozesszonen und behält dabei ein robustes Gesamtbaugewicht von etwa 0,412 kg bei.

Kerntechnische Vorteile

• Triaxiale FEP-Isolationsabschirmung: Nutzt hochwertigen 75Ω triaxialen Kern mit Fluorethylenpropylen (FEP)-Isolierung, um Funkfrequenzstörungen (RFI) und elektromagnetische Störungen zu blockieren.
• FluidLoc Flüssigkeitsisolierung: Verwendet die patentierte FluidLoc-Technologie, die Prozessöle, Feuchtigkeit und korrosive Chemikalien daran hindert, durch das Kabelinnere in saubere Anschlussfelder einzudringen.
• Verriegelte Edelstahlpanzerung: Ausgestattet mit robuster mechanischer Panzerung, die die inneren Koaxialleitungen vor Quetschkräften und starken physischen Einwirkungen schützt.

Technische Spezifikationen

Installations- & Wartungsanleitung

• Integrität der Gesamtschleifenlänge: Stellen Sie sicher, dass Ihr 4,0 Meter Verlängerungskabel genau mit Ihrer 3300 XL-Sondenkonfiguration übereinstimmt, um die spezifische, kalibrierte Gesamtelektrische Länge zu erreichen, die Ihr Proximitor-Sensor benötigt. Nicht übereinstimmende Längen führen zu Kalibrierfehlern.
• Mechanischer Biegeradius: Halten Sie einen Mindestbiegeradius von 25,4 mm (1,0 Zoll) über die gepanzerte Leitung ein, um die internen Triaxialleiter und FEP-Mantel vor Mikrorissen zu schützen.
• Steckerschutz: Verwenden Sie stets die integrierten Steckerschutzmanschetten an der Verbindung zwischen Sonde und Kabel. Diese mechanische Hülle bietet absolute Abdichtung gegen heißes Turbinenöl und Flüssigkeitskontamination.

Technische Vorteile

• Extreme thermische Leistung: Entwickelt mit hochwertiger FEP-Isolierung für einen reibungslosen Betrieb in rauen Industrieumgebungen von intensiver arktischer Kälte bei -51 °C bis zu extremer Prozesstemperatur von +177 °C.
• Gefahrenbereichszertifiziert: Das 05-Zulassungspaket gewährleistet vollständige internationale Konformität (ATEX, IECEx, CSA) und bestätigt das System für eigensichere Anwendungen in explosionsgefährdeten Atmosphären.

Technische FAQs

Q1: Kann dieses Kabel kontinuierlicher Einwirkung von Öl und aggressiven Flüssigkeiten innerhalb der Maschine standhalten?
A1: Ja. Die interne FluidLoc-Barriere verhindert, dass Flüssigkeiten in die inneren Kanäle des Kabels eindringen, und das äußere FEP-Material bietet hervorragenden Schutz gegen heißes Turbinenöl und industrielle Lösungsmittel.

Q2: Welche spezifischen Sicherheitsstandards werden durch die 05-Zulassungsoption abgedeckt?
A2: Der Code 05 garantiert, dass das Kabel strenge Sicherheitsstandards für Gefahrenbereiche gemäß CSA-, ATEX- und IECEx-Protokollen erfüllt und somit eine sichere Integration in explosionsgefährdete Umgebungen weltweit ermöglicht.

Q3: Warum wird für dieses Verlängerungskabel das 75Ω-Triaxialmaterial verwendet?
A3: Die 75Ω-Triaxial-Architektur bietet eine überlegene Abschirmleistung im Vergleich zu Standard-Koaxialleitungen und schützt Hochfrequenz-Näherungssensorsignale vor elektromagnetischen Störungen, die von nahegelegenen Industriemotoren erzeugt werden.
