330101-00-21-10-02-CN

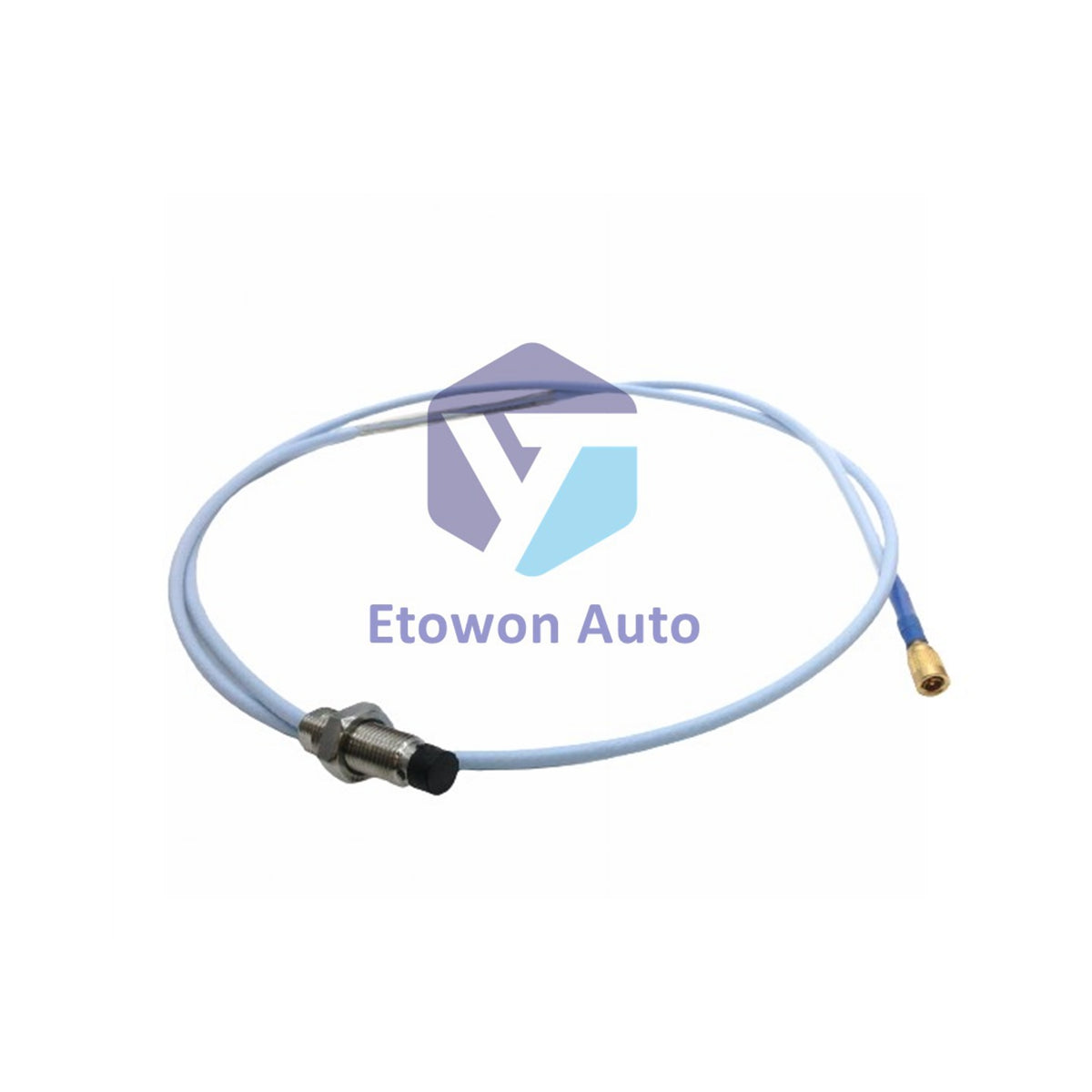

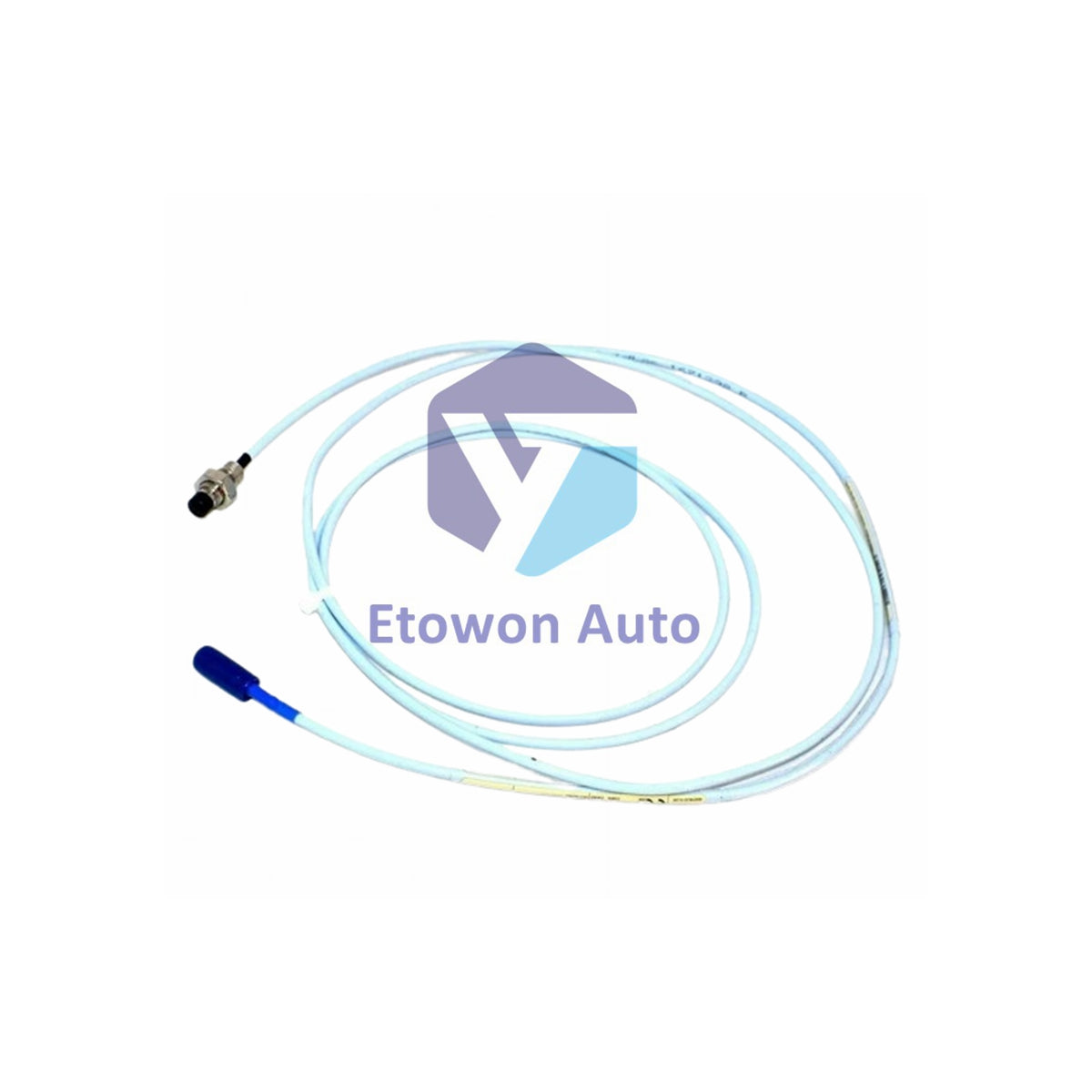

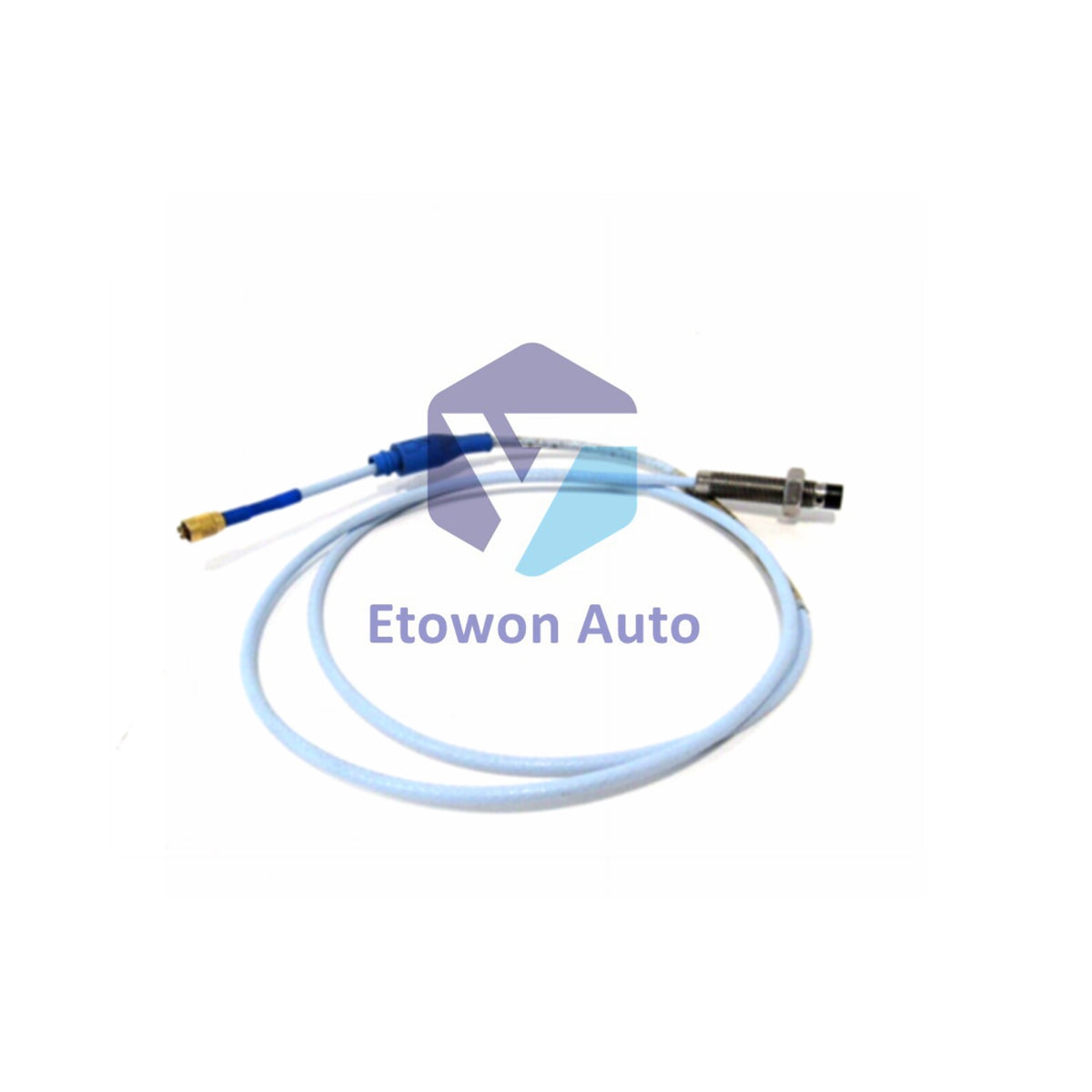

Bently Nevada 330101-00-21-10-02-CN 3300 XL 8mm Probe 1m

Auf Lager (12 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330101-00-21-10-02-CN

  • Product Type: Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 323g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Bently Nevada 330101-00-21-10-02-CN 3300 XL 8mm Proximity Probe

Product Overview

Bently Nevada 330101-00-21-10-02-CN is a 3300 XL 8mm proximity probe with 3/8-24 UNF thread without armor. Features TipLoc and CableLoc designs for mechanical integrity. 2.1 inch case length with 1.0 meter total length. Miniature coaxial ClickLoc connector with CN country specific approval. Made in U.S.A.

Model Number Decoder

Position Code Meaning
1 3 330101 3300 XL 8mm Probe, 3/8-24 UNF, without armor
4 00 Unthreaded Length 0.0 inch
5 6 21 Overall Case Length 2.1 inches
7 8 10 Total Length 1.0 meter
9 10 02 Miniature coaxial ClickLoc connector, standard cable
11 12 CN Country specific approval

Technical Specifications

Parameter Value
Brand Bently Nevada
Model 330101-00-21-10-02-CN
Type 3300 XL 8mm Proximity Probe
Thread 3/8-24 UNF
Tip Material Polyphenylene sulfide (PPS)
Case Material AISI 303/304 SST
Unthreaded Length 0.0 inch
Case Length 2.1 inches
Total Length 1.0 meter
Connector Miniature coaxial ClickLoc
TipLoc Pull Strength 330 N (75 lbf)
Linear Range 2 mm (80 mils)
Sensitivity 7.87 V/mm (200 mV/mil) ±5%
DC Resistance 7.59 Ω ±0.50
Capacitance 69.9 pF/m
Operating Temp Standard 52°C to +177°C
Relative Humidity ≤3% change at 93% RH
Field Wiring Max Length 305 m (1,000 ft)
Field Wiring Gauge 16 24 AWG
Weight 0.323 kg

Installation

Mount probe with 3/8-24 UNF threaded case. Recommended gap for radial vibration is 9 VDC (1.27mm / 50 mils). Use 3 conductor shielded triad cable for field wiring. Maximum field wiring length 305 meters between Proximitor and monitor. Wire size 0.2 to 1.5 mm² (16 to 24 AWG).

Features

TipLoc molding provides 330N pull strength for probe tip to body bonding. CableLoc design secures cable to probe body. FluidLoc option prevents oil and liquid leakage. PPS tip with thicker coil encapsulation for ruggedness. CN country specific approval. AISI 303/304 stainless steel case. Viton O ring pressure seal.

FAQ

Q1: What is the recommended gap setting for radial vibration?
A1: 9 VDC equals approximately 1.27mm (50 mils) for optimal linear range in radial vibration monitoring.

Q2: What does the CN suffix mean?
A2: CN indicates country specific agency approval. This variant meets certification requirements for specific regional markets.

Q3: What is the maximum field wiring length?
A3: Maximum length is 305 meters (1000 feet) between Proximitor and monitor using 16 24 AWG shielded triad cable.
