330101-00-27-50-02-00

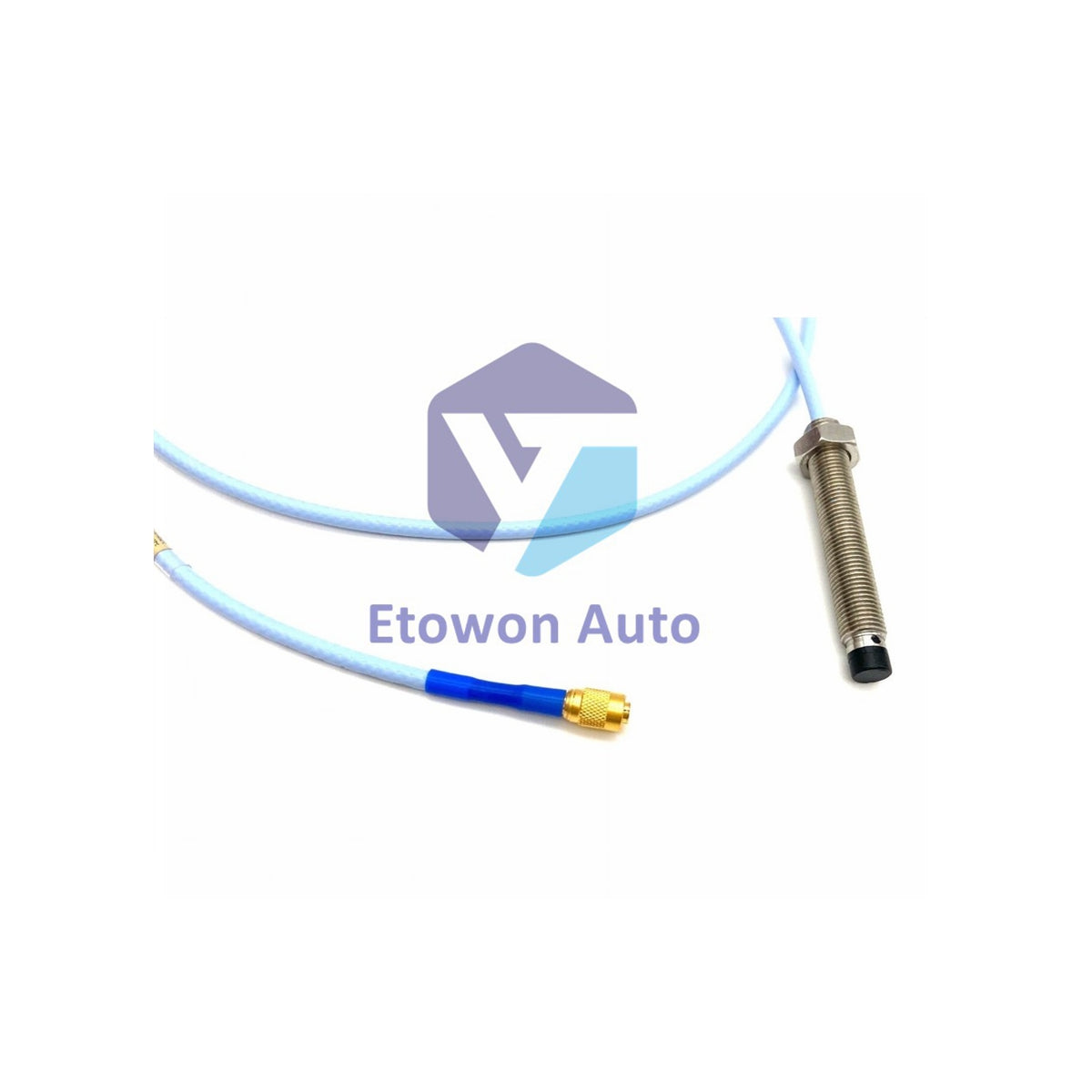

Bently Nevada 3300 XL 8mm Probe | 330101-00-27-50-02-00

Auf Lager (12 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330101-00-27-50-02-00

  • Product Type: Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 323g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Bently Nevada 330101-00-27-50-02-00 is a 3300 XL 8 mm proximity probe with 3/8-24 UNF thread, without armor. Designed for non-contact vibration and position measurement in turbomachinery, this probe delivers reliable performance with patented TipLoc and CableLoc technologies for enhanced durability.

Ordering Code Breakdown

330101 – 3300 XL 8 mm Probe, 3/8-24 UNF thread, without armor
00 – Unthreaded Length: 0.0 in
27 – Overall Case Length: 2.7 in (68.6 mm)
50 – Total Cable Length: 5.0 meters (16.4 ft)
02 – Connector: Miniature coaxial ClickLoc, standard cable
00 – No agency approval required

Technical Specifications

Manufacturer Bently Nevada
Model 3300 XL 8 mm Probe
Part Number 330101-00-27-50-02-00
Thread Type 3/8-24 UNF
Unthreaded Length 00 – 0.0 in
Overall Case Length 27 – 2.7 in (68.6 mm)
Total Cable Length 50 – 5.0 m (16.4 ft)
Connector Type Miniature coaxial ClickLoc
Linear Range 0.25–2.3 mm (10–90 mils) / -1 to -17 Vdc
Recommended Gap (Radial) -9 Vdc (approx. 1.27 mm / 50 mils)
Incremental Scale Factor 7.87 V/mm (200 mV/mil) ±5%
Deviation from DSL (5m) ±0.025 mm (±1 mil) @ 0°C–45°C
Probe DC Resistance (5m) 8.73 ± 0.50 Ω
Extension Cable Capacitance 69.9 pF/m (21.3 pF/ft) typical
Tip Material Polyphenylene sulfide (PPS)
Case Material AISI 303 or 304 stainless steel
Operating Temperature -52°C to +177°C (-62°F to +350°F)
Storage Temperature -52°C to +177°C (-62°F to +350°F)
Pressure Seal Viton® O-ring
Humidity Test 93% RH, 56 days (IEC 68-2-3)
Weight 323 g/m (11.4 oz/m) approx.
Country of Origin U.S.A.

Installation Guide

Set initial probe gap to -9 Vdc (approx. 1.27 mm / 50 mils) for radial vibration applications. Torque to 12–15 N·m. Maintain minimum 50 mm bend radius for cable routing. For field wiring, use 0.2–1.5 mm² (16–24 AWG) 3-conductor shielded triad cable. Maximum field wiring length: 305 m (1,000 ft).

Engineering Advantages

Patented TipLoc molding provides robust bond between probe tip and body. CableLoc design delivers 330 N (75 lbf) pull strength. Thicker PPS encapsulation and larger diameter case offer superior durability against physical abuse. Optional FluidLoc prevents oil leakage through cable interior. Extended temperature range options available for high-temperature applications.

Technical FAQs

Q1: How to set the correct probe gap?
A1: Adjust the probe to achieve -9 Vdc output at the Proximitor sensor. This corresponds to the recommended 1.27 mm (50 mils) nominal gap for radial vibration measurements.

Q2: What is the maximum field wiring length?
A2: The maximum recommended field wiring length between the Proximitor sensor and the monitor is 305 meters (1,000 feet). Longer lengths may cause signal rolloff at high frequencies.

Q3: Can this probe be used in high-temperature environments?
A3: Standard probe supports -52°C to +177°C. For applications up to +218°C at the probe tip, order the Extended Temperature Range (ETR) option. Note: exposing the probe below -34°C may cause premature pressure seal failure.

Product Resources
