Bently Nevada 21000-28-05-35-020-04-02 Sondengehäuse

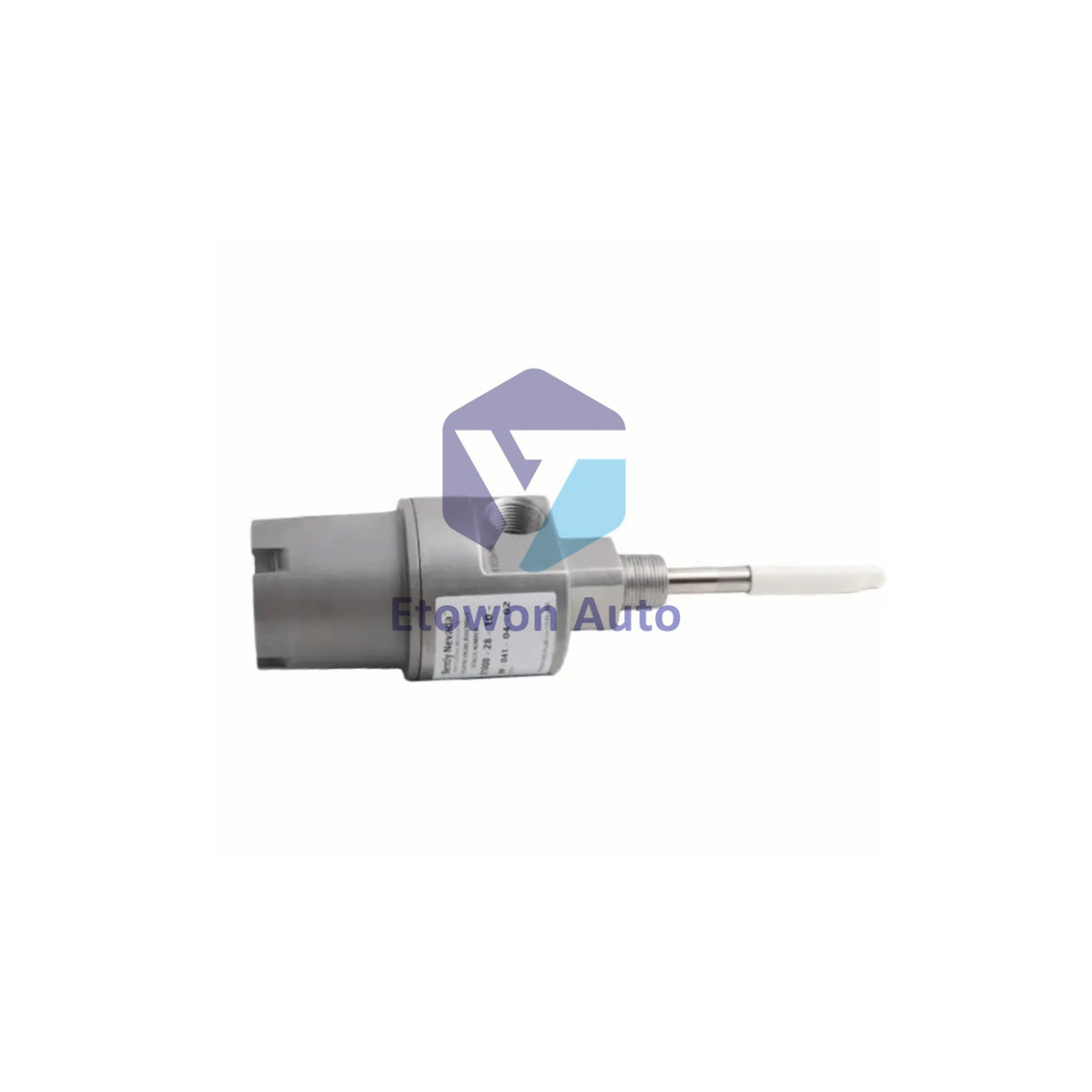

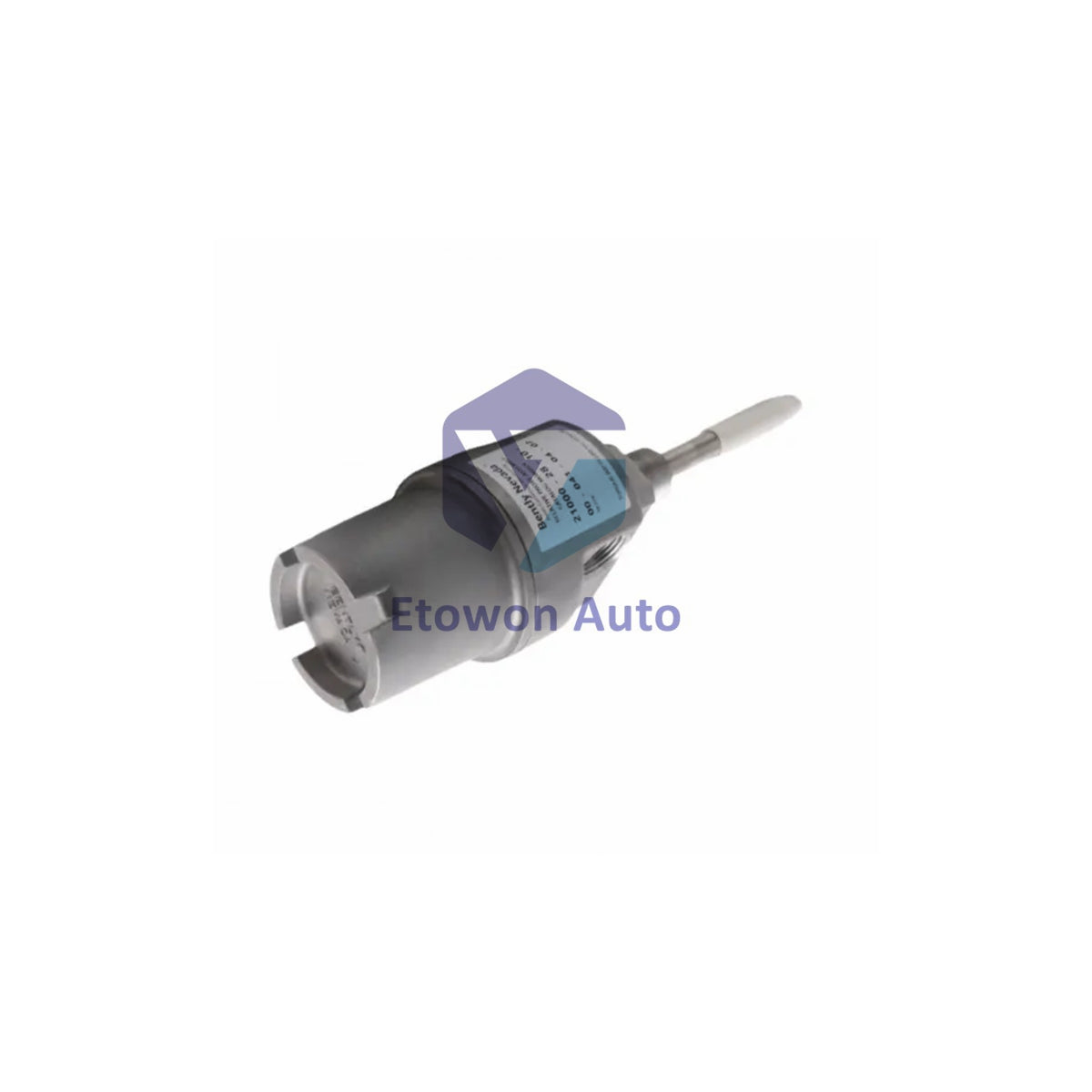

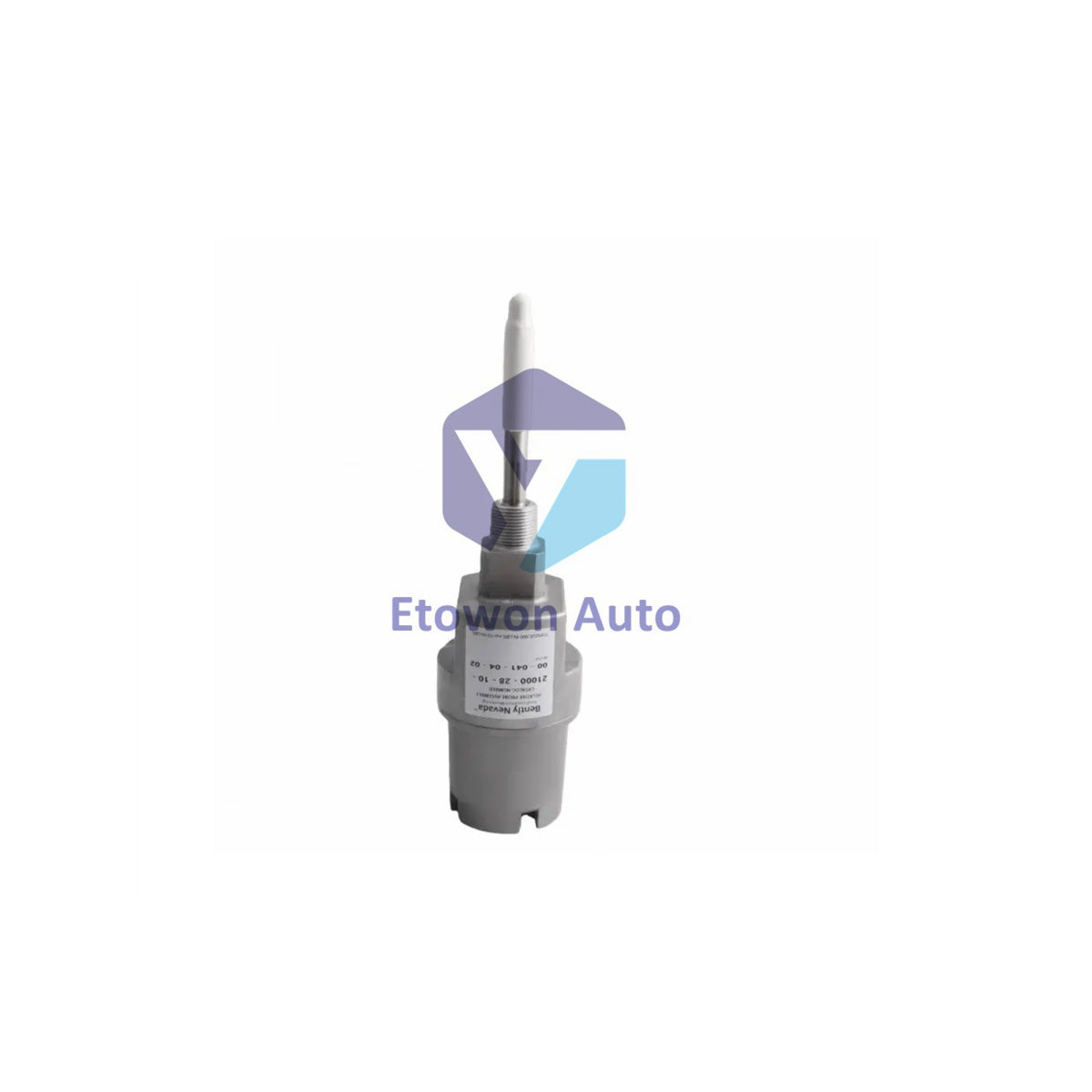

Bently Nevada 21000-28-05-35-020-04-02 Näherungssonden-Gehäusebaugruppe

Die Baugruppe fungiert als robustes, umweltabschirmendes Gehäuse, das entwickelt wurde, um eine rückwärts montierte Näherungssonde unter rauen industriellen Prozessbedingungen aufzunehmen und zu schützen. Durch die Verwendung eines robusten, explosionsgeschützten Designs ermöglicht dieses mechanische Modul präzise Wellenvibrations- und Axialpositionsmessungen an Turbinen, Kompressoren und großen rotierenden Maschinen, während interne elektrische Verbindungen vor Umgebungsfeuchtigkeit und gefährlichem Gasaustritt geschützt werden.

Technische Spezifikationen

Kurzanleitung zur Installation

• Montieren Sie den 3,5-Zoll-Abstandsadapterblock in das Maschinengehäuse unter Verwendung der vorgesehenen 3/4-14 NPT Schnittstellen-Gewindeoptionen.
• Überprüfen Sie, ob die interne Hülse der Sonde aus Edelstahl genau 2,0 Zoll über die Montageebene hinaus in das Gehäuse hineinragt, um die korrekte geometrische Ausrichtung über dem Wellenziel sicherzustellen.
• Fädeln Sie die rückseitig montierte 3300 XL 8mm Sonde vorsichtig durch das interne Führungrohr und führen Sie das 0,5 Meter lange Koaxialkabel sanft in den Hauptkuppelanschlussbereich ein.
• Stellen Sie sicher, dass alle internen O-Ringe bündig in ihren Führungsschlitzen sitzen, tragen Sie geeigneten Gewindedichtstoff auf die NPT-Anschlüsse auf und ziehen Sie die äußere Kuppelabdeckung fest auf den Haupt-Aluminiumgehäuseblock an.

Technische FAQs

Q1: Welche Bauteile sind in der 21000er Serie integriert, um Feldgeräte zu schützen?
A1: Das komplette 2,4 lb schwere Setup besteht aus einer Aluminiumkuppelabdeckung, die direkt in das Hauptgehäuse eingeschraubt wird, speziellen Anschlüssen für 3/4-14 NPT-Leitungen, einer maßgeschneiderten Edelstahlsondenhülse, robusten Dichtungs-O-Ringen, einer rückseitig montierten Proximity-Transducersonde und einem externen 3,5-Zoll-Abstandshalter. Diese Konfiguration hält den kritischen Sensorkern vollständig von externen Prozessverunreinigungen isoliert.

Q2: Wie verändert die Kombination eines 3,5-Zoll-Abstandshalters mit einer 2,0-Zoll-Eindringoption das mechanische Layout?
A2: Der 3,5-Zoll-Abstandshalter fungiert als externer Abstandshalter, der den Haupt-Aluminiumanschlusskopf von heißen Maschinengehäusen wegzieht. In Kombination mit einer 2,0-Zoll-Eindringhülse wird ein spezifisches Versatz-Tracking-Profil geschaffen, das es kurzreichenden Sonden ermöglicht, interne Maschinenschäfte sicher zu überwachen und gleichzeitig explosionsgeschützte Atmosphärengrenzen einzuhalten.

Q3: Welche Zertifizierungen für Gefahrenbereiche und Industrie decken diese Proximity-Gehäusebaugruppe ab?
A3: Dieses explosionsgeschützte System verfügt über explizite globale Zertifizierungen, darunter CSA Klasse I/II/III für gefährliche Umgebungen sowie vollständige ATEX-Äquivalenzgenehmigungen. Darüber hinaus entspricht die physische Konstruktion strikt den RoHS-Richtlinien 2011/65/EU und erfüllt die technischen Designkriterien des API 670 Standards zum Maschinenschutz.
