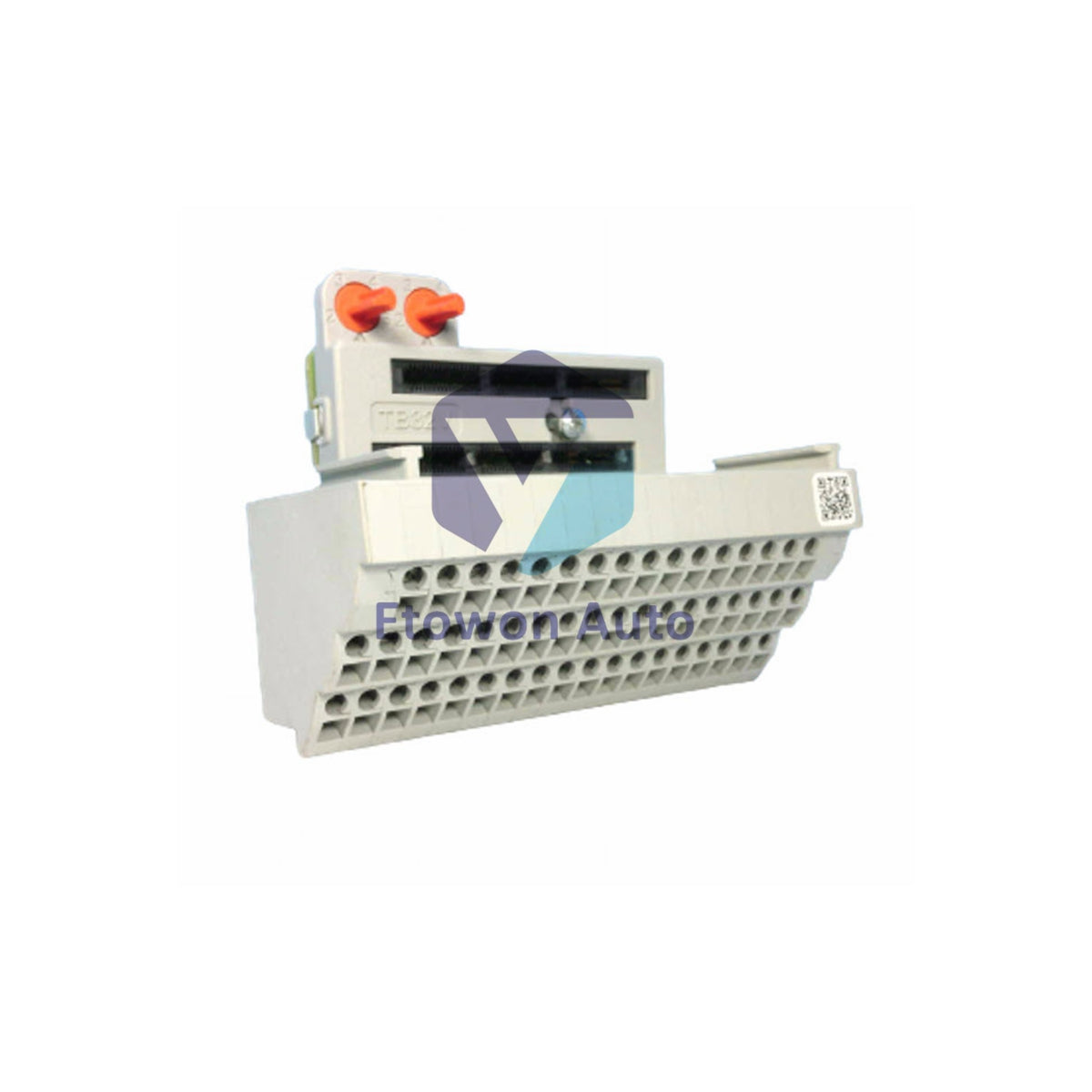

Allen-Bradley 5094-RTB32V 10A Sensor-Stromanschlussklemme

Produktübersicht

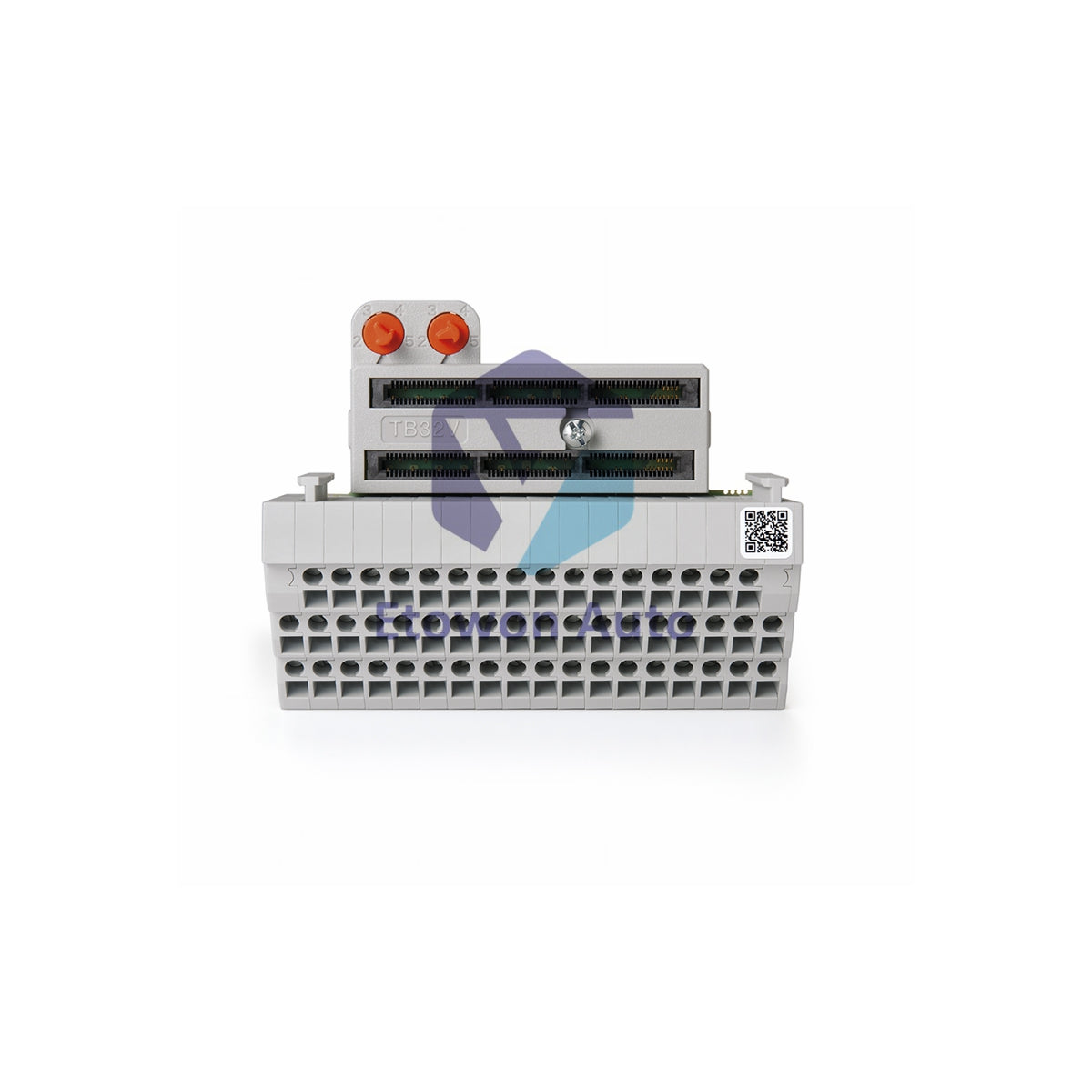

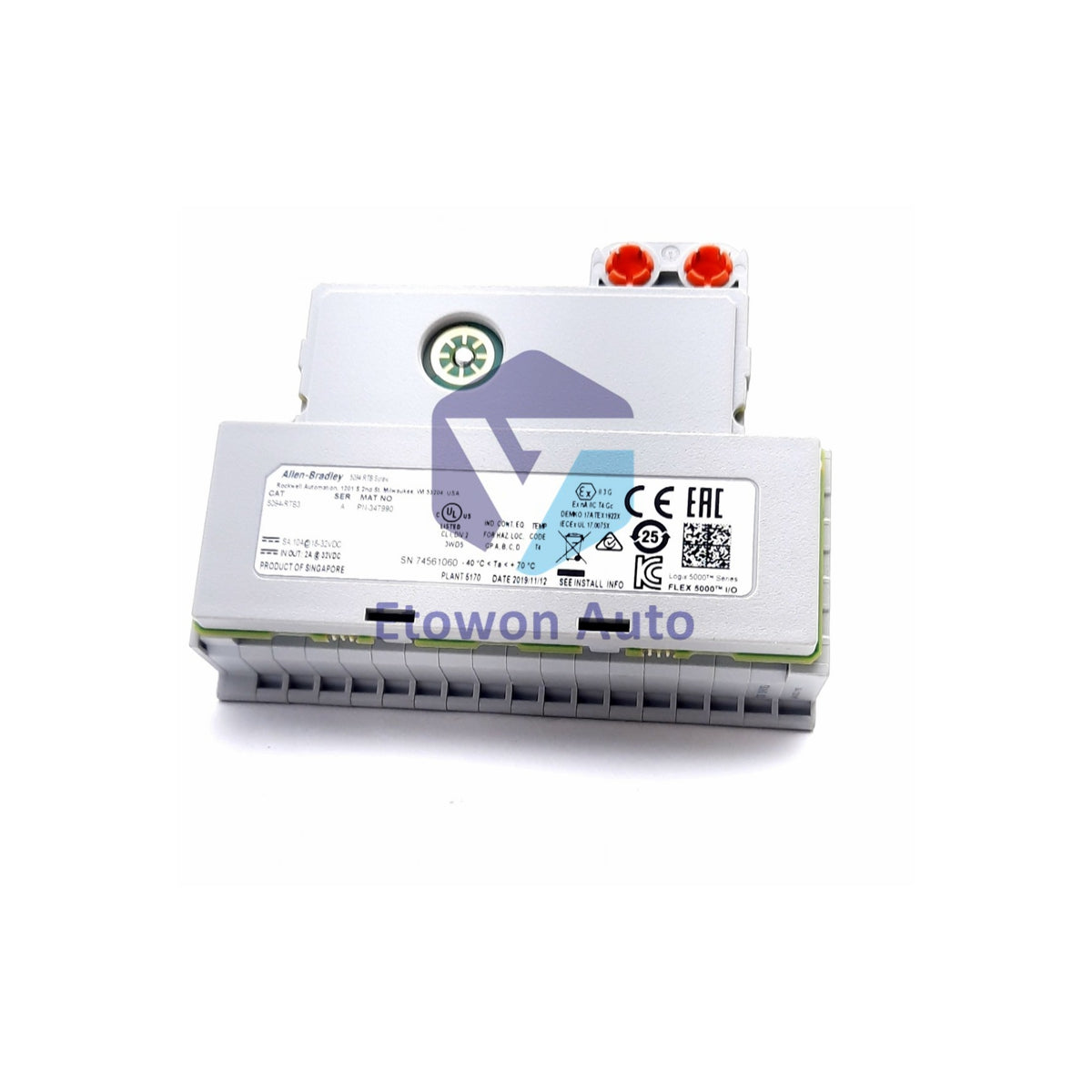

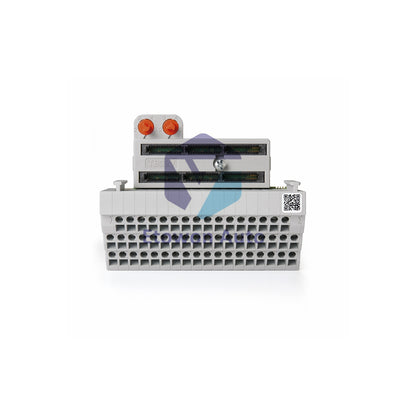

Der 5094-RTB32V ist ein hochdichter, 32-Punkt abnehmbarer Klemmenblock (RTB) aus der hochwertigen FLEX 5000 I/O-Plattform von Allen-Bradley (Rockwell Automation). Entwickelt als sichere, steckbare Feldanschlussschnittstelle, bietet diese Klemmenbaugruppe direkte Anschlussstellen für hochdichte 12/24V DC Sinking-Eingangsarchitekturen. Mit einem kompakten Gewicht von 202 Gramm (0,45 lbs) und den Maßen 53 mm H x 94 mm B x 76 mm T ermöglicht dieses Modul einen schnellen mechanischen Austausch aktiver funktionaler I/O-Einheiten, ohne bestehende Schaltschrankleitungen oder Leitungsinfrastruktur zu stören.

Kerntechnische Vorteile

• Hochdichte Mehrpunkt-Schnittstelle: Steuert 32 einzelne Signalanschlusspunkte innerhalb eines schmalen Rahmens, wodurch Steuerungstechniker die Schrankdichte maximieren und den Gesamtplatzbedarf auf der Hutschiene verringern können.
• Robuste Signal- und Verteilungskapazität: Verfügt über einen dedizierten I/O-Bus-Strompfad mit einer Nennstromstärke von 2,0 Ampere bei 32V DC sowie eine kontinuierliche 10,0 Ampere Sensorstromverteilung bei 18 bis 32V DC.
• Überlegener Dielektrischer Schutz: Entwickelt, um industrielle Übersprechen und Hochspannungsüberspannungen zu widerstehen, mit einer verifizierten 250V dauerhaften Isolationsbarriere zwischen separaten Feldkreisen.
• Robuste mechanische Sicherung: Nutzt doppelte integrierte Montagehaken in Kombination mit schweren, festsitzenden Halteschrauben, um die Baugruppe gegen starke industrielle Vibrationen zu sichern.

Technische Spezifikationen

Industrielle Anwendungen

• Automobil-Sortierförderer: Verbindet umfangreiche Matrizen von Näherungssensoren und optischen Fotodioden direkt mit Hochgeschwindigkeits-Sortierbahnen und gewährleistet Signalgenauigkeit über 32 einzelne Kanäle.
• Lebensmittel- & Getränkeverpackungsanlagen: Bietet eine stabile, verriegelbare Anschlussbasis, die den dauerhaften Hochvibrationsbelastungen von kontinuierlichen Kartonier- und Abfüllsystemen standhält.
• Wasserfiltrationsinfrastruktur: Nutzt die kontinuierliche 250V Isolationsschicht, um empfindliche Logikprozessoren vor Erdschleifen und elektrischen Störungen zu schützen, die in verteilten Außenpumpennetzen häufig auftreten.
• Schaltschränke für schwere Maschinen: Ermöglicht Wartungsteams vor Ort, beschädigte Hardwareebenen in wenigen Minuten auszutauschen oder zu entfernen, was die mittlere Reparaturzeit (MTTR) auf dem Werksgelände erheblich verkürzt.

Verdrahtung & Installation

System-Isolationsprotokoll

Trennen und sperren Sie alle vorgelagerten elektrischen Stromanschlüsse zur Klemmengehäuse, bevor Sie mit der mechanischen Montage beginnen. Stellen Sie sicher, dass keine Spannung an den Feldleitungen anliegt, um versehentliche Lichtbögen, Kurzschlüsse an benachbarten Geräten oder Stromschlaggefahren für das Personal zu vermeiden.

Mechanische Verriegelung und Ausrichtung

Montieren und setzen Sie das kompatible 5094-TB32V Klemmenbasis-Modul fest auf die Standard-5094-MB Montageleiste. Richten Sie den abnehmbaren 5094-RTB32V Klemmenblock bündig mit den passenden Basisführungsstiften aus, schieben Sie die integrierten Montagehaken gerade in die entsprechenden Basishohlräume und schwenken Sie die Baugruppe nach unten, bis sie vollständig einrastet.

Leitereinführungsparameter

Entmanteln Sie die Isolationshüllen Ihrer Feldleiter auf die vom Hersteller empfohlene Länge. Führen Sie Ihre Kupferleiter (Größe 14 bis 22 AWG) gerade in die Klemmstellen ein und verdrahten Sie sie entsprechend Ihrem 12/24V DC Sinking-Eingangsbelegungsplan. Kombinieren Sie keine Kupfer- und Aluminiumleiter in derselben Klemmstelle.

Drehmoment-Stabilisierungsschritte

Ziehen Sie mit einem kalibrierten Präzisionsschraubendreher die integrierten Metall-Halteschrauben mit einem gleichmäßigen Drehmoment zwischen 0,55 und 0,8 N-m (4,8 bis 7,0 lb-in) an. Die Einhaltung dieses Drehmomentbereichs verhindert heiße Stellen durch lose Anschlüsse und stellt sicher, dass der Block bei starker physischer Vibration nicht herausrutscht.

Technische FAQs

F1: Was passiert, wenn ich Aluminiumleiter statt der vorgeschriebenen Kupferleiter verwende?
A1: Aluminiumleiter verursachen galvanische Korrosion bei direktem Kontakt mit den vergoldeten Klemmen und haben unterschiedliche thermische Ausdehnungsraten. Dies führt zu losen Verbindungen, hohem Widerstand und lokalen Hitzeschäden, weshalb Kupferleiter zwingend vorgeschrieben sind.

F2: Kann ich den 5094-RTB32V Block direkt auf eine Standard-Hutschiene ohne Basiseinheit montieren?
A2: Nein. Der 5094-RTB32V ist ein steckbarer abnehmbarer Klemmenblock. Er benötigt eine 5094-TB32V Klemmenbasis, die auf einer 5094-MB Montagebasis montiert ist, um sicher mit der Rückwand und den Feldanschlusskreisen verbunden zu werden.

F3: Warum ist die 250 Volt dauerhafte Isolationsbewertung für Niederspannungs-24V DC-Schaltungen wichtig?
A3: Obwohl Standard-Eingänge mit 24V DC betrieben werden, treten in großen Anlagen oft induktive Spitzen, Schaltüberspannungen und Erdpotenzialunterschiede auf. Die 250V Isolationsschicht wirkt als Schutzschild, der gefährliche Transienten daran hindert, in das teure Haupt-PLC-Rack einzudringen und es zu beschädigen.
