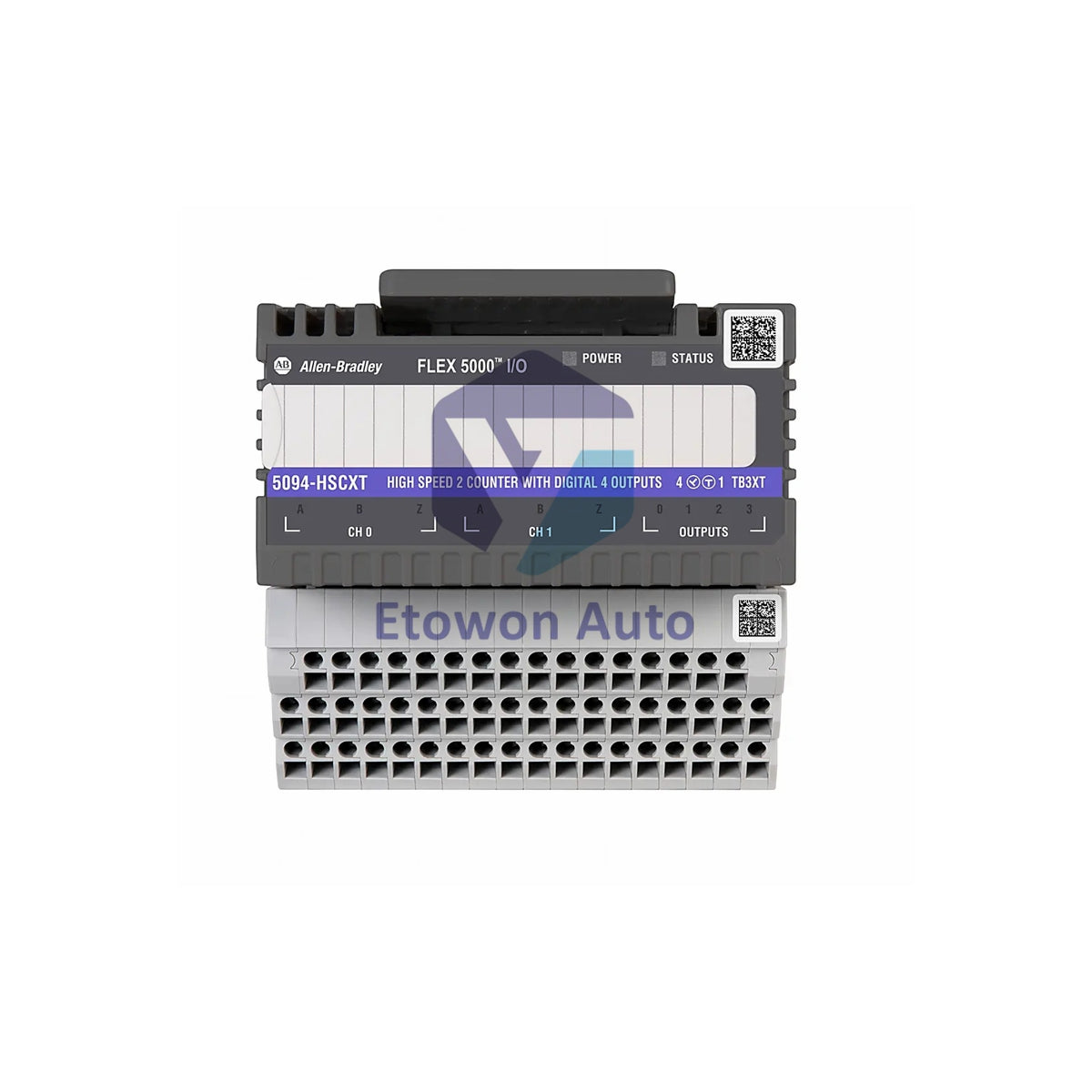

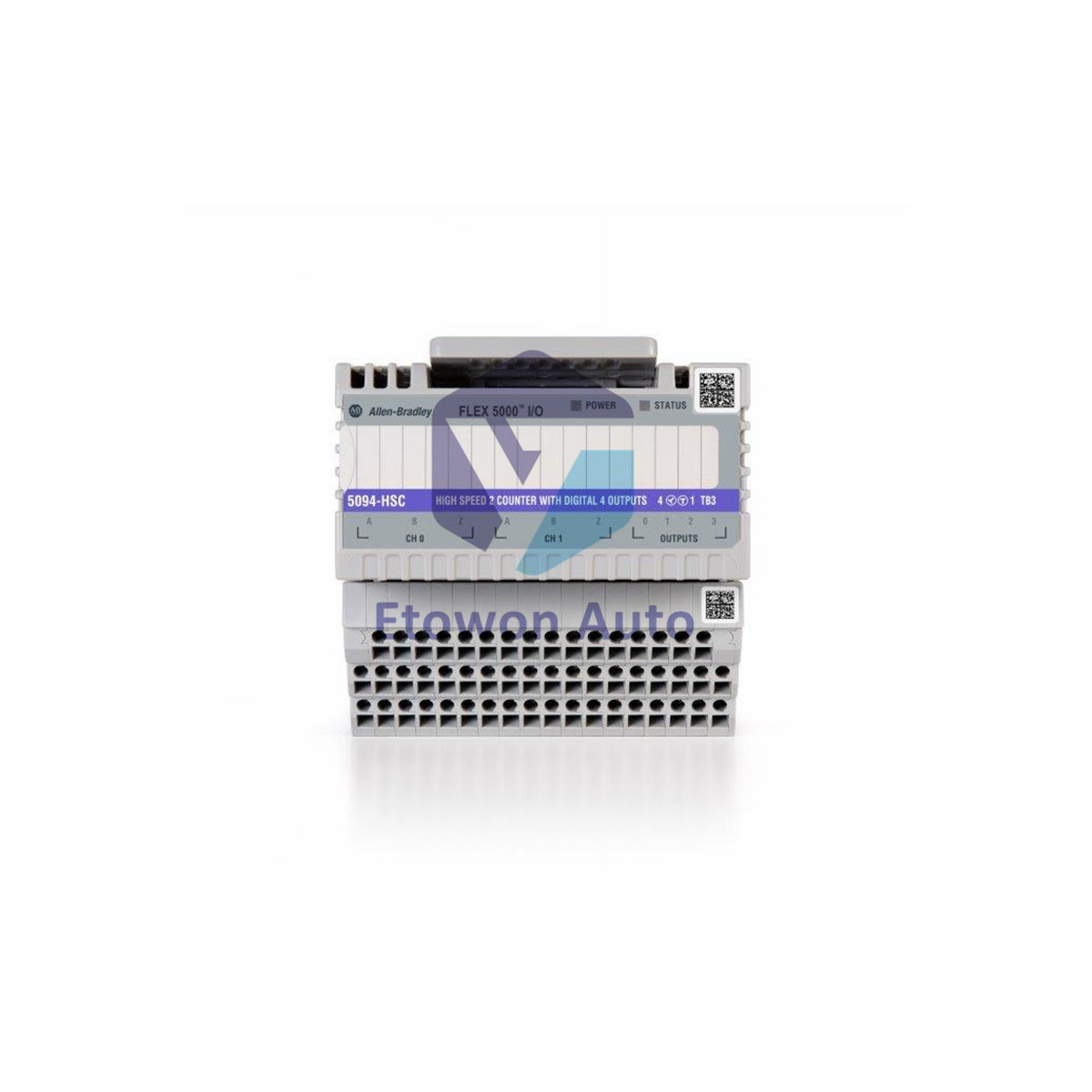

Allen-Bradley 5094-HSCXT | FLEX 5000 Hochgeschwindigkeitszähler

Produktübersicht

Das Allen-Bradley 5094-HSCXT ist ein leistungsstarkes FLEX 5000 Hochgeschwindigkeits-Zählermodul, das für präzise Bewegungs- und Positionsmessungen in anspruchsvollen Industrieumgebungen entwickelt wurde. Dieses Modul unterstützt eine maximale Frequenz von 500 kHz und bietet eine 32-Bit-Auflösung für Anwendungen wie Längenabschnitt, Verpackung und Bahnspannung. Es wurde für Sicherheit und Zuverlässigkeit konzipiert und erfüllt die Standards SIL 3 und PL e, während es eine ISA S71.04 G3-Klassifizierung für überlegenen Korrosionsschutz in rauen Atmosphären aufweist. Das 5094-HSCXT lässt sich nahtlos in Logix Designer-Umgebungen integrieren, um Echtzeit-Encoder-Rückmeldungen und Hochgeschwindigkeits-Sourcing-Ausgänge bereitzustellen.

Technische Spezifikationen

Technische Vorteile

Präzise Hochgeschwindigkeitsmessung

Das 5094-HSCXT kann Signale bis zu 500 kHz verarbeiten, was es ideal für Hochgeschwindigkeits-Verpackungslinien und präzise Überwachung von Drehgebern macht. Die 32-Bit-Auflösung gewährleistet eine genaue Positionsverfolgung auch über lange Wegstrecken, während die programmierbaren Eingangsfilter (1-100 µs) es Ingenieuren ermöglichen, elektrische Störungen auszublenden und eine stabile Signalaufnahme sicherzustellen.

Integrierte SIL 3 Sicherheitsfunktionalität

Im Gegensatz zu Standard-Zählermodulen ist das Allen-Bradley 5094-HSCXT sicherheitszertifiziert nach SIL 3, PL e und Kategorie 4. Dies ermöglicht den Einsatz des Moduls in sicherheitskritischen Kreisen, wie z. B. bei Übergeschwindigkeitsüberwachung oder sicherheitsbegrenzter Positionsüberwachung, wodurch separate sicherheitsbewertete Sensoren entfallen und die Maschinenarchitektur vereinfacht wird.

Zuverlässigkeit unter extremen Umgebungsbedingungen

Die Bezeichnung "XT" steht für erweiterten Umweltschutz. Mit einer G3-Korrosionsbeständigkeit und einem T4-Temperaturcode ist dieses Modul dafür ausgelegt, chemischen Dämpfen, hoher Luftfeuchtigkeit und extremen Temperaturen standzuhalten, was eine längere Lebensdauer in Branchen wie Wasseraufbereitung oder chemischer Verarbeitung gewährleistet.

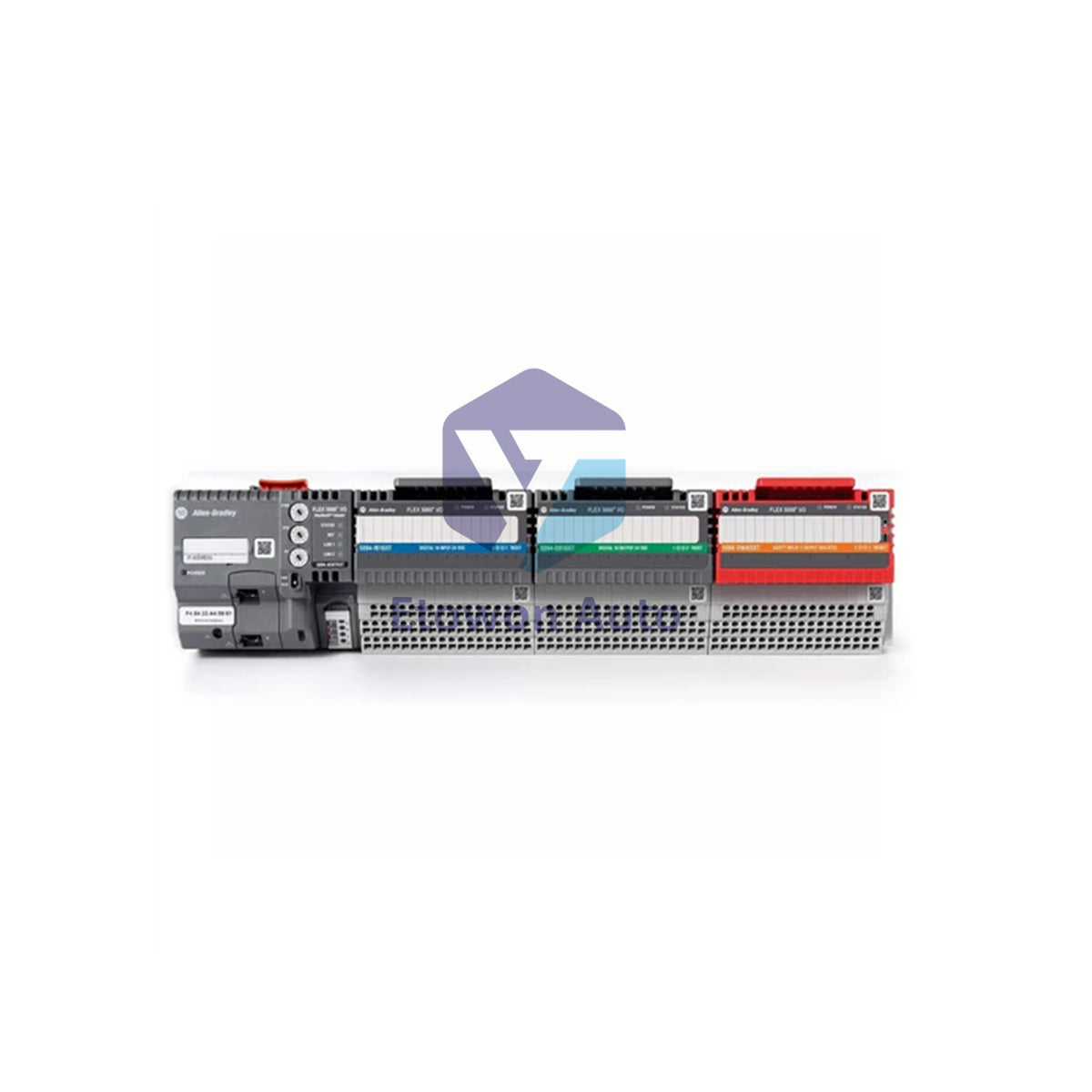

Installations- & Verdrahtungsanleitung

• Montage: Installieren Sie das Modul auf der FLEX 5000-Steckbasis. Stellen Sie sicher, dass das Modul vollständig eingesetzt ist und der Verriegelungsmechanismus aktiviert ist, um die Rückwandintegrität zu gewährleisten.
• Eingangsanschlüsse: Unterstützt 24 V DC Sourcing-Eingänge. Verbinden Sie die ABZ-Differentialkanäle mit geschirmtem verdrilltem Kabel, um elektromagnetische Störungen (EMI) zu minimieren und Signalgenauigkeit bei hohen Frequenzen sicherzustellen.
• Verdrahtungsspezifikationen: Verwenden Sie abnehmbare Federklemmen für eine schnelle Feldverdrahtung. Das Modul akzeptiert Drahtgrößen von 0,34 bis 2,5 mm². Stellen Sie sicher, dass der Funktionserde ordnungsgemäß angeschlossen ist, um maximale Störfestigkeit zu gewährleisten.
• Diagnoseeinrichtung: Konfigurieren Sie die Leerlauf-Erkennung und Eingangsfilter in der Studio 5000 Logix Designer-Software, um das Modul optimal auf Ihren Sensortyp und Ihre Anwendungsanforderungen abzustimmen.

Technische FAQs

F1: Was ist der Vorteil der G3-Klassifizierung bei diesem Allen-Bradley-Modul?

A1: Die G3-Klassifizierung zeigt an, dass das Modul gegen aggressive korrosive Gase (wie H2S und SO2) getestet wurde. Sie ist entscheidend zum Schutz der internen Schaltkreise in Umgebungen, in denen Standardelektronik aufgrund von Korrosion ausfallen würde.

F2: Kann das 5094-HSCXT Ausgänge basierend auf dem Zählwert steuern?

A2: Ja, das Modul verfügt über 4 integrierte Sourcing-Ausgänge, die so konfiguriert werden können, dass sie bei bestimmten Zählfenstern oder Sollwerten auslösen, was schnelle Hardware-Reaktionszeiten unabhängig von der SPS-Scanzeit ermöglicht.

F3: Ist dieses Modul mit ControlLogix und CompactLogix kompatibel?

A3: Ja, als Teil der FLEX 5000-Plattform ist es mit jedem Logix-Controller kompatibel, der die 5094-Serie EtherNet/IP-Adapter unterstützt.
