22F-D1P5N103

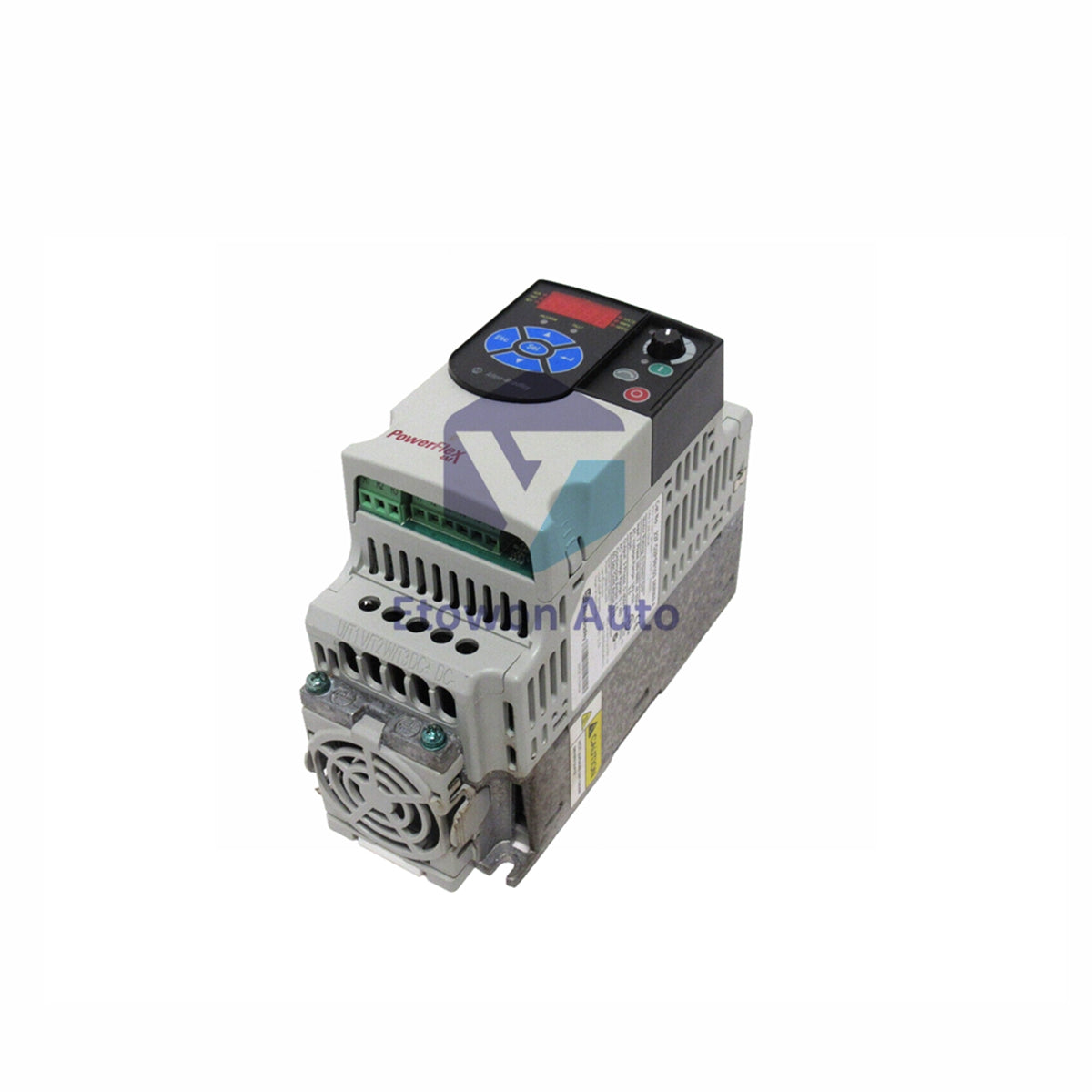

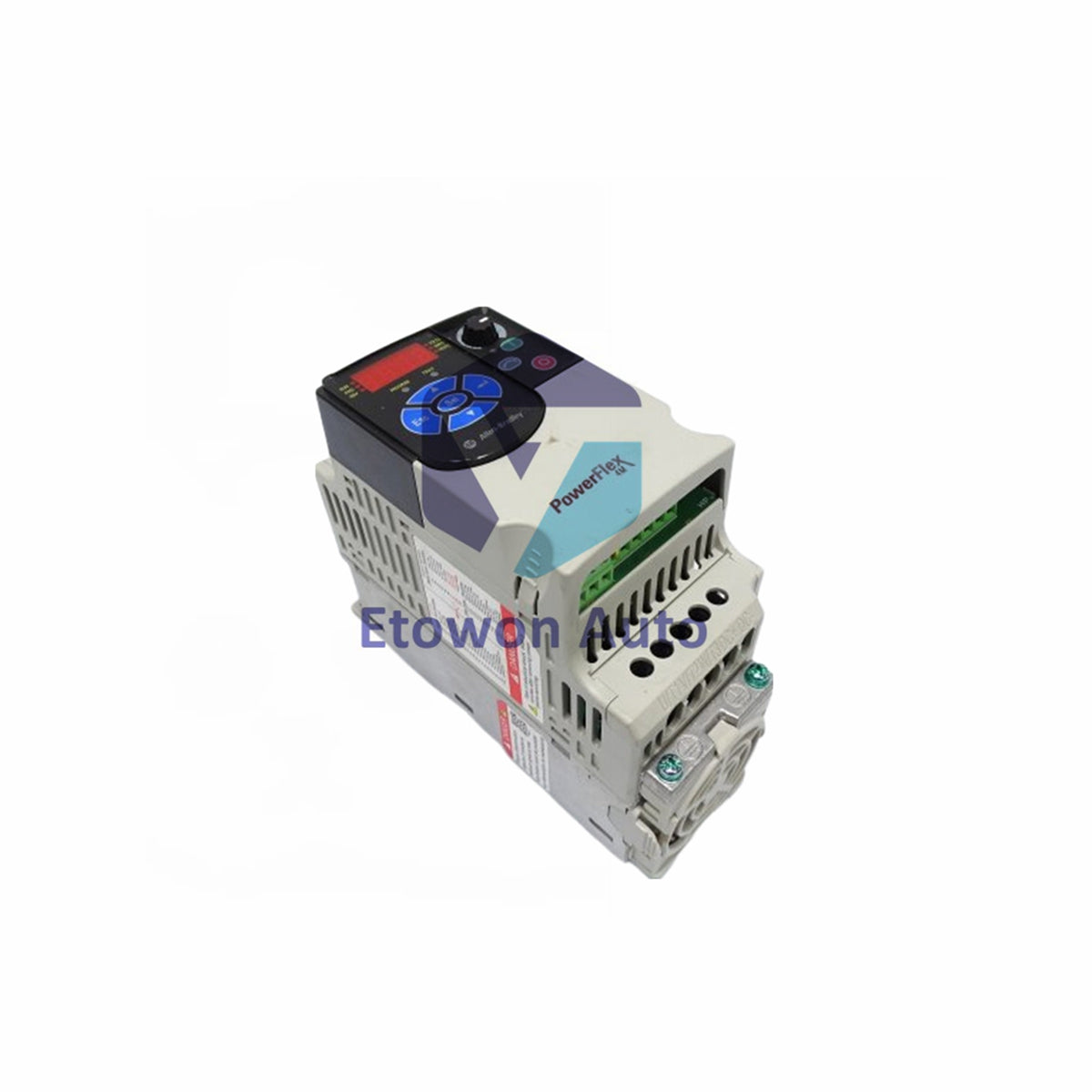

Allen-Bradley 22F-D1P5N103 PowerFlex 4M 0.5HP AC Drive

Nur noch 10 Stück verfügbar

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-D1P5N103

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1600g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Allen-Bradley 22F-D1P5N103 PowerFlex 4M 0.5 HP AC Drive

The Allen-Bradley 22F-D1P5N103 is a compact PowerFlex 4M adjustable frequency AC drive engineered for precise speed control and energy efficiency in 3-phase motor applications. Weighing approximately 3.5 lbs (1.6 kg) with dimensions of 50mm x 172mm x 152mm, this drive operates on a 380–480V AC 3-phase input supply, delivering an output rating of 0.5 HP (0.4 kW) and 1.5 Amperes. Housed in an IP20 / NEMA UL Type Open enclosure without an internal EMC filter or brake unit, it features an integrated Human Interface Module (HIM) with a 4-digit display and status LEDs. The module supports Volts-per-Hertz (V/Hz) control, built-in RS-485 communications, and flexible DIN rail or panel mounting with zero-stacking capabilities for space-constrained industrial control cabinets.

Technical Specifications

Manufacturer & Line Allen-Bradley / PowerFlex 4M Series
Catalog / Part Number 22F-D1P5N103
Input Power & Voltage 380–480V AC | 3-Phase | 47–63 Hz
Output Power & Current 0.5 HP (0.4 kW) | 1.5 A Continuous | 0–400 Hz
Control Method Volts per Hertz (V/Hz) | Sinusoidal PWM
Overload Capacity 150% for 60 seconds | 200% for 3 seconds
I/O Channels 5 Discrete Inputs | 1 Form C Relay Output | 2 Analog Inputs (0-10V, 4-20mA)
Communications & Interface Embedded RS-485 | Integrated HIM Keypad & Display
Enclosure Rating & Filter IP20 / NEMA Open Type | Without CE Filter
Physical Weight Approx. 3.5 lbs (1.6 kg)
Dimensions (W x H x D) 50 mm x 172 mm x 152 mm (1.97 in x 6.77 in x 5.98 in)
Operating Temperature -10°C to 50°C (14°F to 122°F)

Quick Installation Guide

  • Mount the drive on a standard DIN rail or panel cutout, allowing proper vertical clearance for convection cooling airflow.
  • Connect incoming 380–480V 3-phase AC power to terminals R/L1, S/L2, and T/L3, ensuring proper equipment grounding.
  • Wire motor terminals U/T1, V/T2, and W/T3 and set input control DIP switches to Sink or Source configuration based on system requirements.

Technical FAQs

Q1: What are input power specs for 22F-D1P5N103?
A1: 380–480V AC, 3-phase, 47–63 Hz with continuous 1.5A output current.

Q2: Does this drive include a built-in EMC filter?
A2: No, this standard model is supplied without an integrated CE EMC filter.

Q3: What mounting configurations are supported?
A3: Supports standard panel mounting, DIN rail mounting, and Zero-Stacking side-by-side installation.
