22F-D024N114

Allen-Bradley 22F-D024N114 PowerFlex 4M AC Drive 11kW 15HP

Nur noch 8 Stück verfügbar

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-D024N114

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 4810g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The 22F-D024N114 is an authentic, high-efficiency PowerFlex 4M Adjustable Frequency AC Drive engineered by Allen-Bradley (Rockwell Automation). Designed as a compact, feed-through VFD solution, this Frame C drive provides precise Volts-per-Hertz speed regulation for 3-phase induction motors rated up to 11 kW (15 HP) with a continuous output current capacity of 24 A. Equipped with an internal CE-compliant EMC filter and an integrated brake IGBT, it accommodates primary line inputs from 380V to 480V AC (3-phase) while protecting system power quality. Housed in an IP20 open-frame chassis weighing 4.81 kg, this unit arrives in sealed original factory packaging and includes a full 12-month warranty.

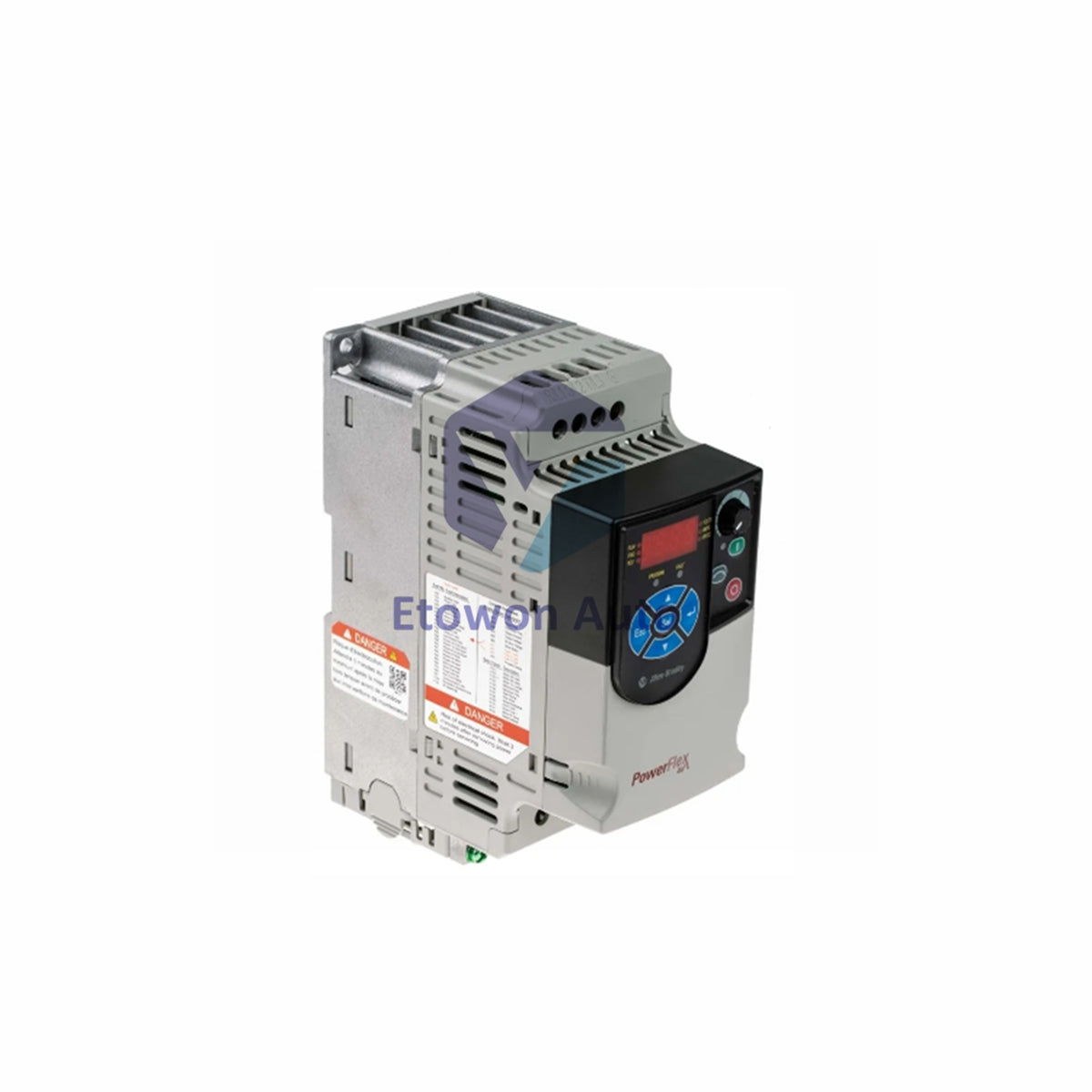

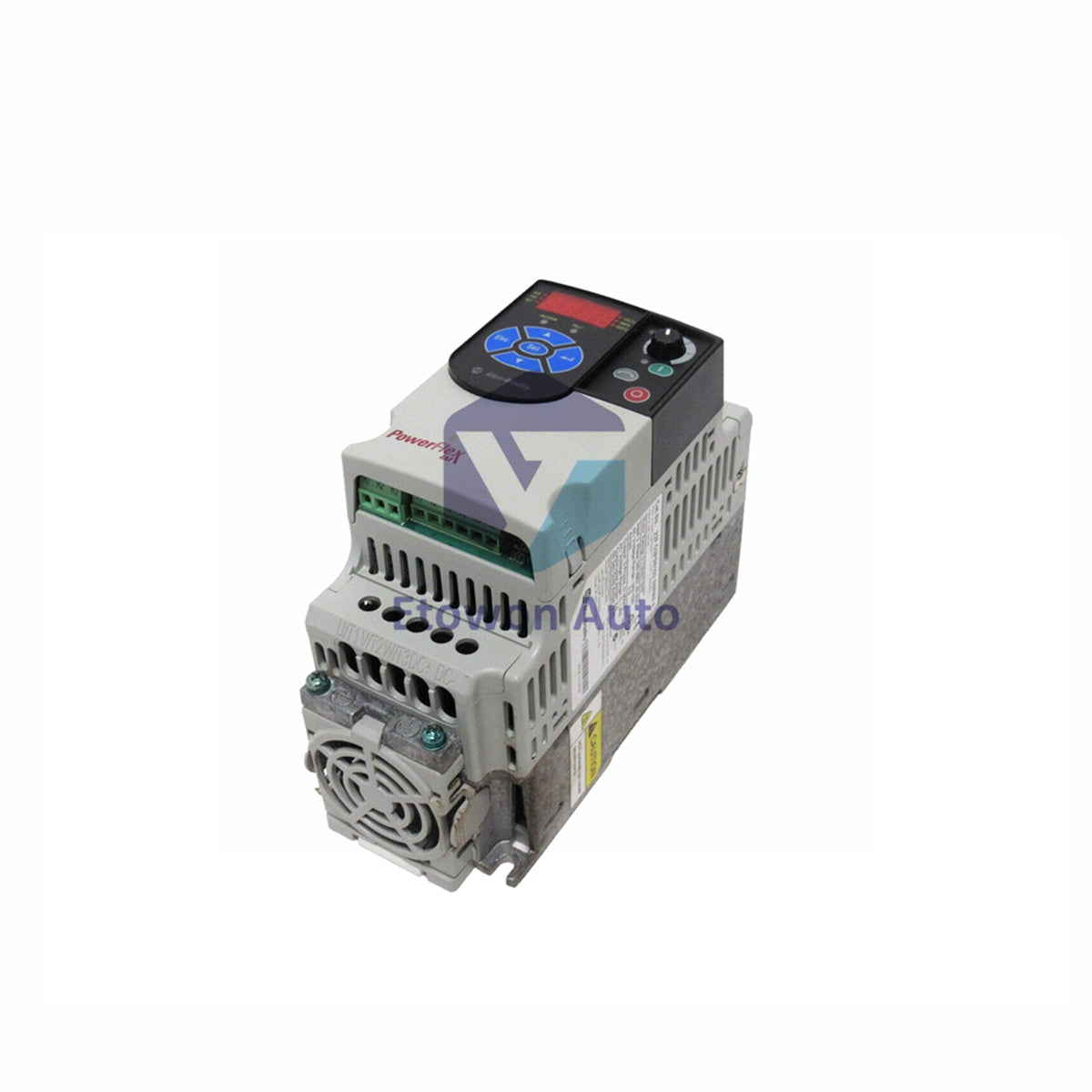

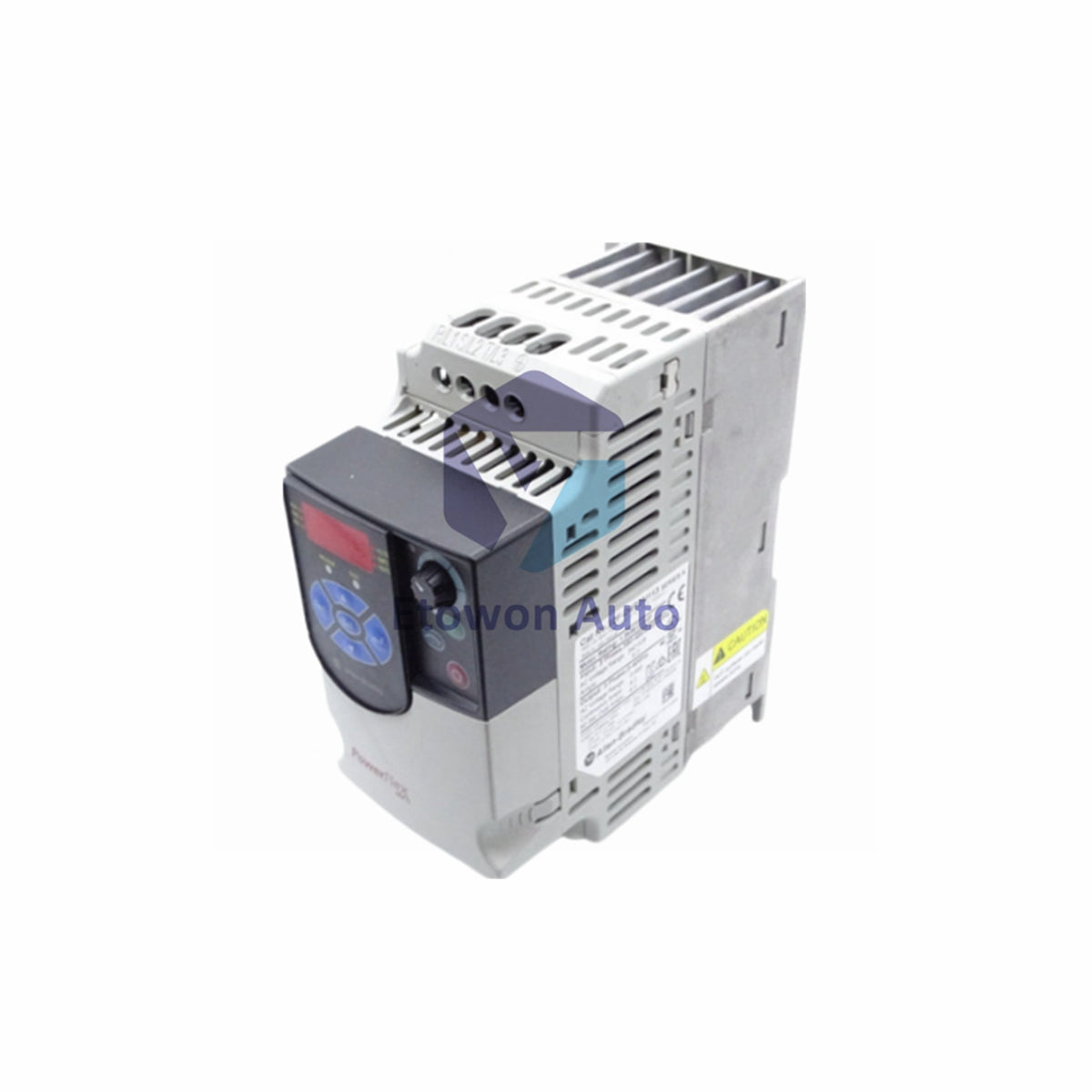

The visual displays the compact, vertical profile of the Frame C unit featuring a clear 4-digit 7-segment LED display, 10 status indicators, an integrated speed potentiometer, and easy-access power/control terminal blocks on the bottom plate.

Core Technical Advantages

  • Feed-Through Wiring Architecture: Designed with power line input terminals on top and motor output terminals at the bottom, streamlining panel layout and simplifying retrofit wiring installations.
  • Integrated EMC Filtering & Brake Transistor: Built-in Class A EMC filter mitigates electromagnetic noise on the AC mains, while an internal dynamic brake IGBT allows direct connection of external braking resistors for high-inertia deceleration loops.
  • Versatile Local Control & I/O: Features a built-in digital keypad with a manual speed potentiometer, 5 digital inputs (2 programmable), 1 unipolar voltage analog input, 1 PTC thermistor input, and 1 Form C relay output.
  • Integral RS-485 Communication: Uses a built-in DSI port supporting Modbus RTU protocols for multi-drop serial control and monitoring without expensive add-on modules.

Technical Specifications

Parameter Attribute Factory Specification Data
Brand / Manufacturer Allen-Bradley / Rockwell Automation
Catalog / Part Number 22F-D024N114
Product Family / Frame Size PowerFlex 4M Series / Frame C Size
Output Power Rating 11 kW (15 HP) @ 460V AC
Continuous Output Current 24.0 Amps
Input Voltage / Range 380..480V AC (3-Phase, ±10%) | 340..528V AC Max
Input Line Current / Apparent Power 26.1 Amps | 21.7 kVA
Control Mode Algorithm Volts-per-Hertz (V/Hz) Speed Control
EMC Filter & Dynamic Brake CE-Compliant EMC Filter Installed | Standard Internal Brake Chopper
Enclosure Rating / Weight Open IP20 | Net Hardware Weight: 4.81 kg (10.6 lbs)
Operating Temperature Bounds -10°C to +40°C (14°F to 104°F) without derating
Condition / Warranty New & Original in Sealed Packaging | 12-Month Factory Warranty

Model Number Breakdown

The code 22F-D024N114 details the specific options selected for this PowerFlex 4M drive:

  • 22F: Product code for the PowerFlex 4M AC adjustable frequency VFD platform.
  • D: Voltage rating prefix for 480V AC, 3-Phase power source (380-480V AC input).
  • 024: Continuous current rating indicator for 24 Amps (11 kW / 15 HP).
  • N: Configures the unit in a standard IP20 / Open Type enclosure.
  • 1: Includes a built-in fixed keypad with an analog speed potentiometer.
  • 1: Includes a built-in CE-compliant Class A EMC line filter.
  • 4: Equipped with a standard internal dynamic braking IGBT transistor module.

Installation & Field Maintenance Guidelines

Mount vertically with 120mm top/bottom clearance. Use shielded cable and ground to PE. Connect PTC for thermal safety.

Technical FAQs

Q: Needs external filter?
A: No, integrated CE filter included.

Q: Max temp?
A: Up to 50°C with derating.

Q: Protocols?
A: Native Modbus RTU via DSI port.

Access Detailed Product Specifications PDF
