22D-E1P7H204

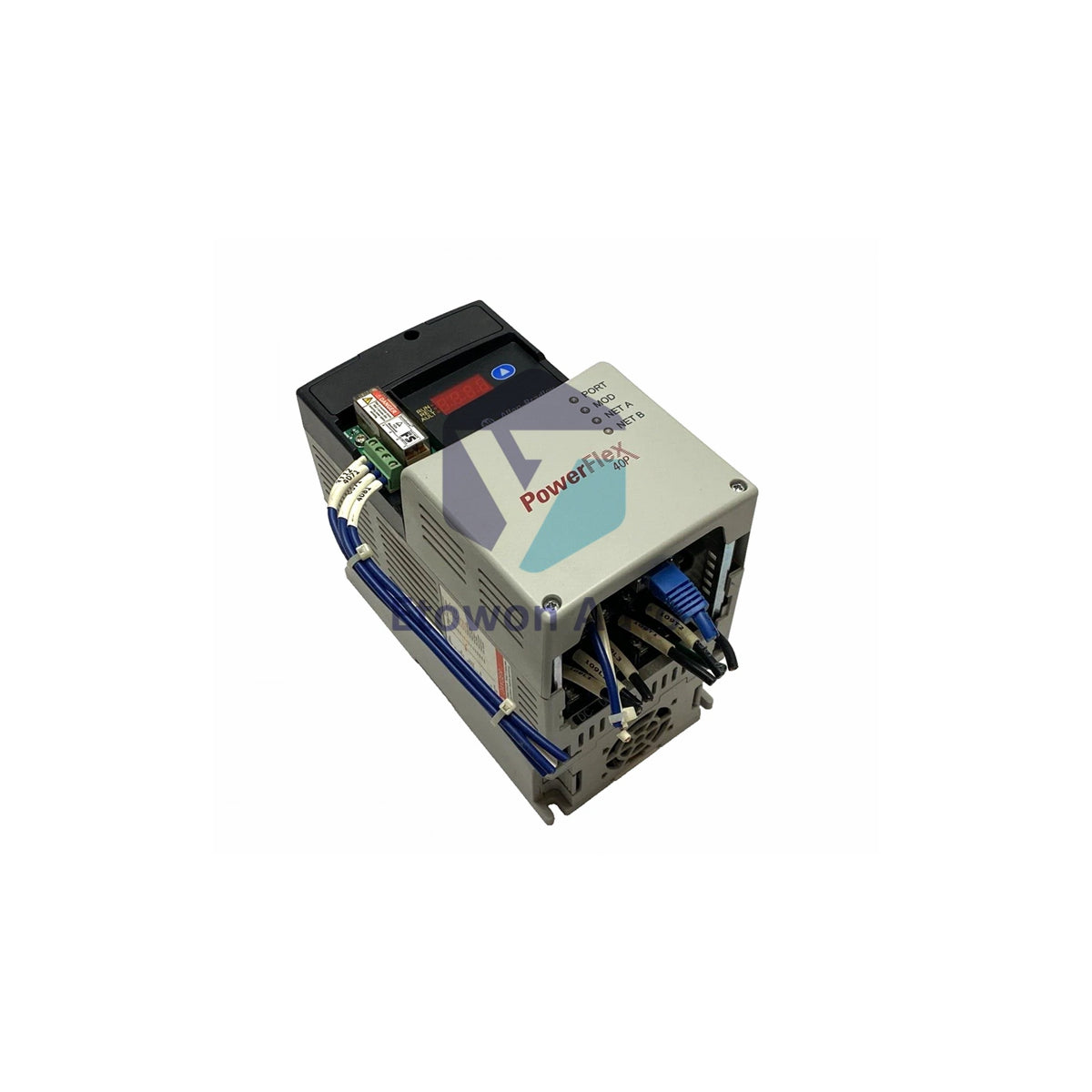

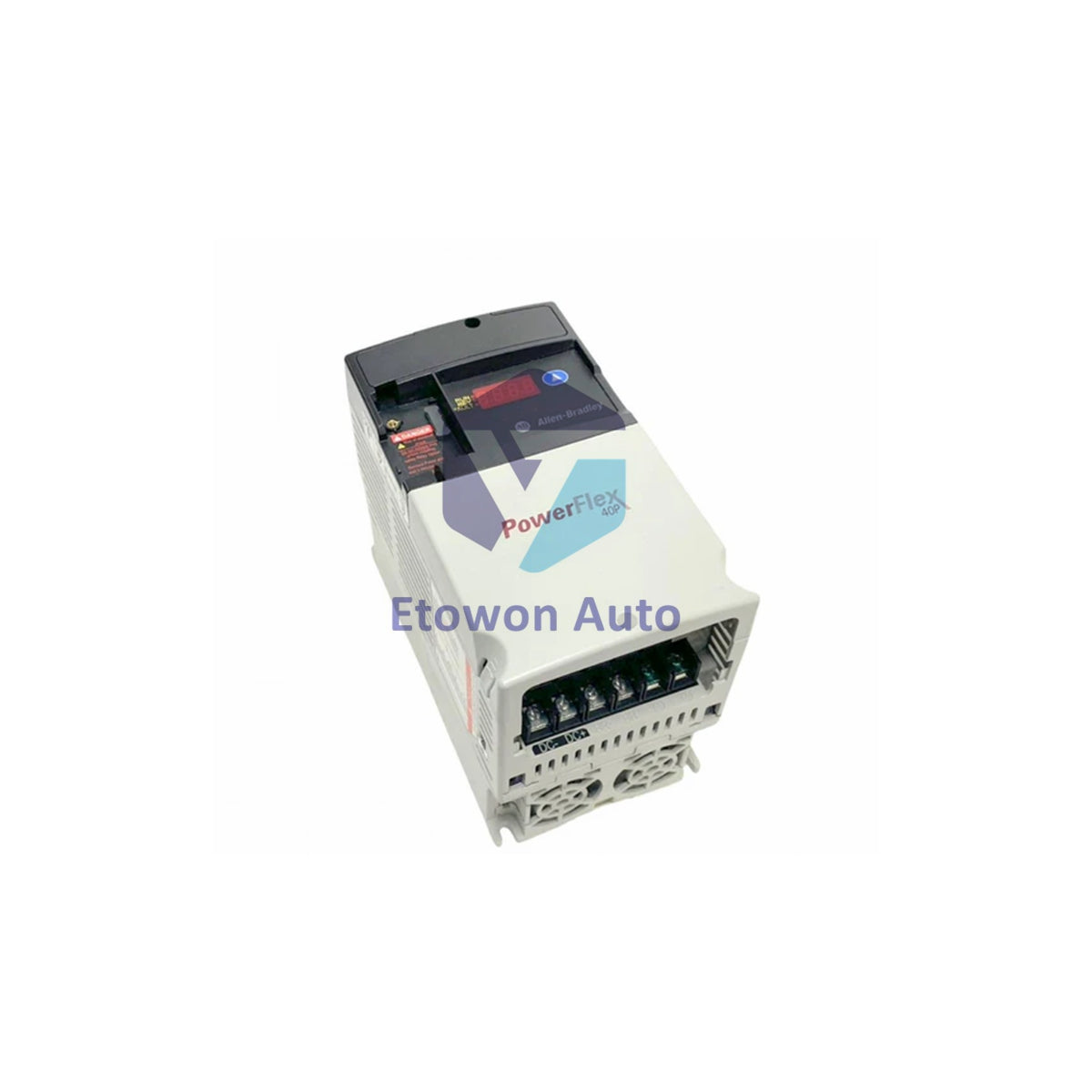

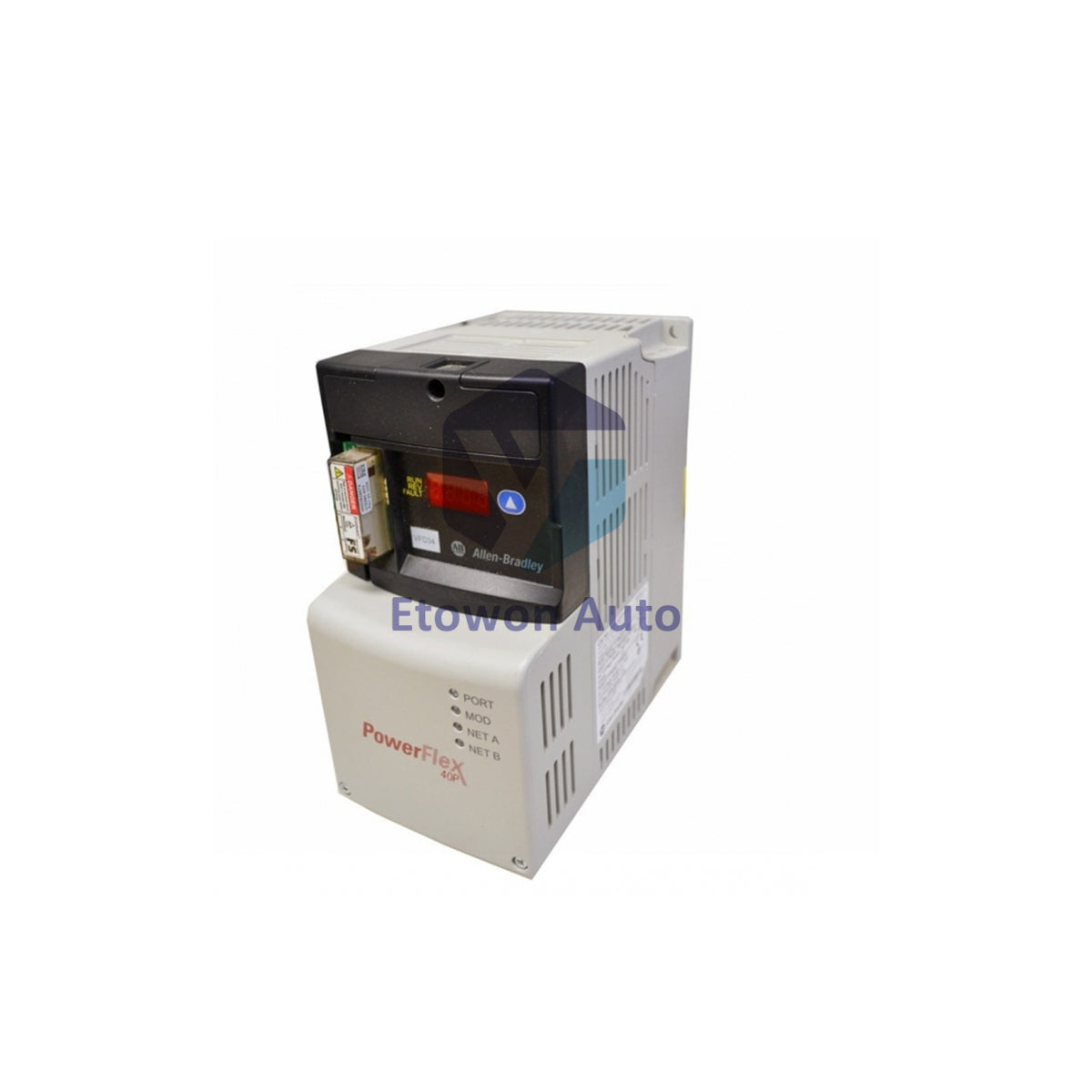

Allen-Bradley 22D-E1P7H204 PowerFlex 40P 600V 1HP AC Drive

Nur noch 5 Stück verfügbar

  • Manufacturer: Allen-Bradley

  • Product No.: 22D-E1P7H204

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1410g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Allen-Bradley 22D-E1P7H204 is an adjustable frequency AC drive from the PowerFlex 40P series by Rockwell Automation. Designed for precise motor control within Allen-Bradley PLC systems, this drive delivers efficient speed and torque regulation for industrial applications. It features a compact Frame Size B design, a lightweight footprint of 1.41 kg (3.1 lbs) for easy panel integration, an open IP20 enclosure rating, and advanced sensorless vector control to ensure high torque across its entire operating range.

Key Technical Features

  • Space-Saving Installation: Supports plate mounting and zero-stacking for ambient temperatures up to 40°C, reducing general enclosure space.
  • Advanced Motor Control: Utilizes sensorless vector control and an adjustable PWM frequency up to 16 kHz for quiet, high-performance operation.
  • Intuitive Interface: Equipped with an integral reset button, 4 digital display LEDs, and 10 status LEDs for real-time diagnostics.
  • Smart Programming: Supports StepLogic setup wizards, offline/online programming, and a resident DSI connection for seamless configuration.

Technical Specifications

Parameter Specification
Manufacturer Rockwell Automation
Brand Allen-Bradley
Model Number 22D-E1P7H204
Product Line PowerFlex 40P
Input Power Voltage 600 VAC (50 to 60 Hz)
Phase / Amperage Three-Phase / 1.7 A
Horsepower (HP) 1 HP
Enclosure Rating Open NEMA Type Plate Mount (IP20)
Frame Size / Filter Frame B / No CE Compliant Filter
Approximate Weight 1.41 kg (3.1 lbs)

Installation & Configuration Guide

  • Mounting Flexibility: Can be panel-mounted or integrated into a NEMA 4/IP66 enclosure using flange/plate drives to achieve a 75% reduction in enclosed wattage.
  • DIN Rail Mounting: Utilize the built-in DIN rail escalating feature available specifically on B Border drives for secure placement.
  • EMC Compliance: Because this unit does not include an internal filter, install external filters to meet B EMC, Class A, and EN55011 standards.

Engineering Advantages

  • Thermal Efficiency: Plate drive usage decreases the physical footprint required by dissipating heat outside the main cabinet enclosure.
  • Flexible Programming: Operators can configure parameters via a PC programming tool, external HMI, or handheld LCD keypads (NEMA Type 1 or Type 4X).
  • Operational Security: Includes integrated software tools to easily stop, start, modify speed orientation, restore, save, and print parameter configurations.

Technical FAQs

Q1: Does this drive come with a built-in EMC filter?
A1: No. The 22D-E1P7H204 does not include a CE compliant filter. External filters must be added if compliance with EN55011 or Class A standards is required.

Q2: What is the maximum allowable ambient temperature for zero-stacking?
A2: Zero-stacking is permitted in control panels for ambient temperatures up to approximately 40°C to help optimize internal panel space.

Q3: How can I perform diagnostics and reset faults on this unit?
A3: You can monitor status using the 4-digit display and 10 extra LEDs, and instantly clear faults using the integral reset button on the drive face.
