22C-B090A103

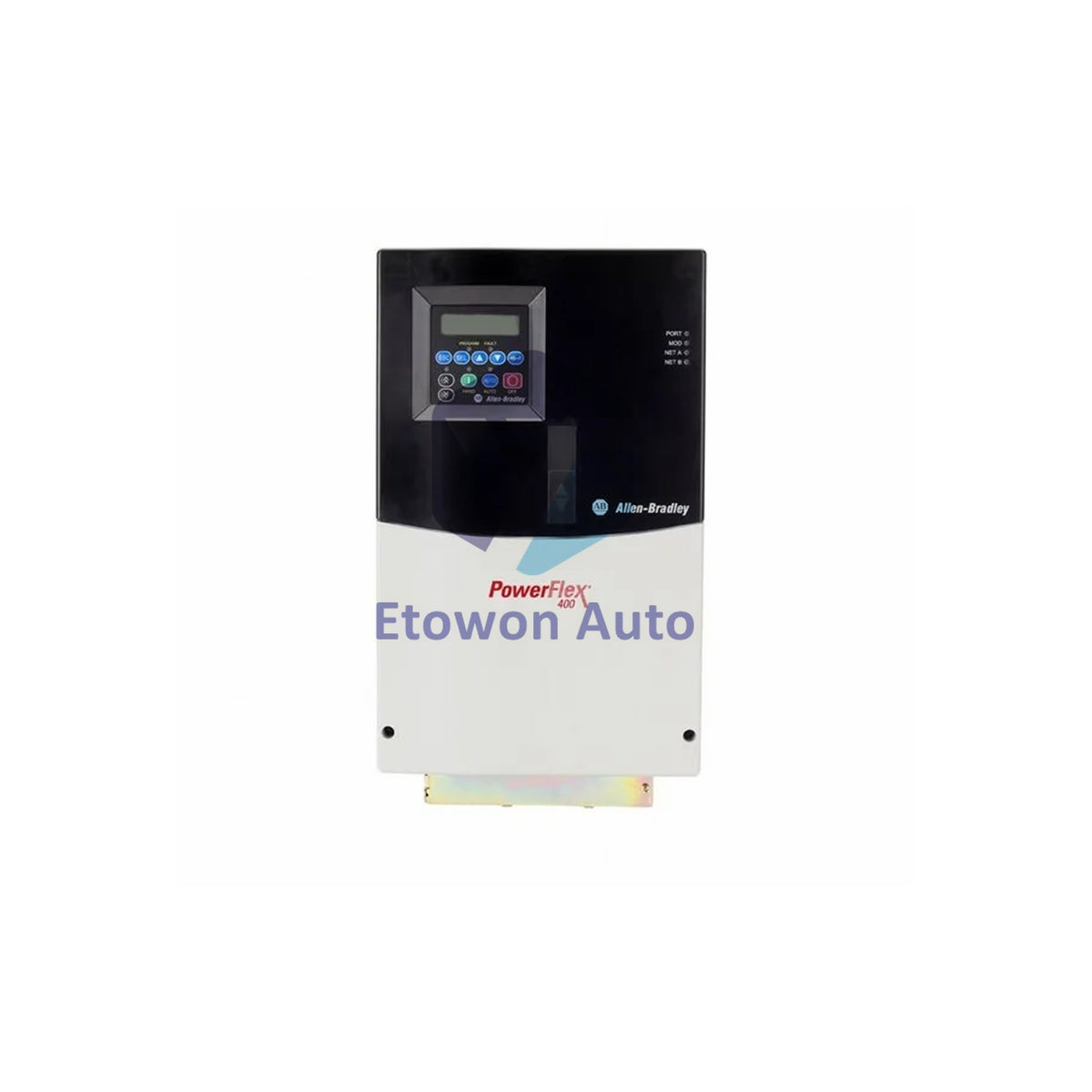

Allen-Bradley 22C-B090A103 PowerFlex 400 Drive | 30HP 240V

Auf Lager (16 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-B090A103

  • Product Type: Drive Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 12000g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Allen-Bradley 22C-B090A103 PowerFlex 400 Drive delivers 22kW (30HP) of variable speed motor control for demanding industrial applications. This 240V AC, 3-phase drive provides precise speed and torque regulation with 97.5% efficiency. It is ideal for pumps, fans, conveyors, and other variable torque applications requiring reliable performance and simple configuration.

Core Functionality

The PowerFlex 400 features a built-in PID controller for closed-loop pressure and flow control, eliminating the need for external controllers. The 300% overcurrent protection instantly safeguards motors during fault conditions. A 100ms power loss ride-through maintains operation during brief voltage dips. The integrated IGBT braking transistor delivers smooth deceleration and controlled stopping. Seven digital inputs and two analog inputs provide flexible control and monitoring options.

Technical Specifications

Parameter Value
Model Number 22C-B090A103
Output Power 22 kW (30 HP)
Input Voltage 180-265V AC ±10% (3-Phase)
Output Current 90A @ 45°C / 81A @ 50°C
Frequency Range 0-320 Hz (adjustable)
Efficiency 97.5%
Power Factor 0.98
Carrier Frequency 2-10 kHz (programmable)
Power Loss Ride-Through 100 ms
Overcurrent Protection 300%
Enclosure IP30 / NEMA Type 1
Dimensions (W x H x D) 250 x 383.4 x 206.1 mm (9.84 x 15.09 x 8.11 in)
Weight 12 kg (26.5 lbs)

Control & I/O Configuration

Interface Specification
Digital Inputs 7
Analog Inputs 2 (0-10V / 4-20mA)
Analog Outputs 2 (0-10V / 4-20mA)
Relay Outputs 2 (Form C contacts)
Communication RS485 (standard)

Environmental Ratings

Parameter Value
Operating Temperature -10°C to +45°C (14°F to 113°F)
Storage Temperature -40°C to +85°C (-40°F to 185°F)
Humidity 5-95% (non-condensing)
Altitude (without derating) Up to 1000m
Certifications CE, cUL-us

Installation Guide

Mount the 22C-B090A103 vertically on a flat, non-combustible surface with minimum 100mm clearance above and below for airflow. Use appropriately sized input and output conductors per NEC guidelines. Connect the ground terminal to the system ground before applying power. Set carrier frequency between 2-10 kHz based on motor cable length and audible noise requirements. For ambient temperatures above 45°C, derate output current by 2.5% per °C.

Engineering Advantages

The PowerFlex 400 delivers 97.5% efficiency, reducing energy costs in continuous operation. The 300% overcurrent capability handles momentary overloads without nuisance tripping. Built-in PID control eliminates external controllers, reducing panel space and wiring. The 100ms power loss ride-through prevents process interruptions during grid disturbances. IGBT braking technology enables controlled deceleration, extending mechanical system life.

Technical FAQs

Q1: What motor types are compatible with the 22C-B090A103?
A1: This drive supports standard 3-phase induction motors as well as permanent magnet motors. It is optimized for variable torque applications such as pumps, fans, and blowers.

Q2: How do I connect the RS485 communication port?
A2: Use shielded twisted-pair cable. Connect the shield to ground at one end only. Set the DIP switches for node addressing and termination resistors as per the system layout.

Q3: Can the drive be operated above 45°C ambient?
A3: Yes. Derate output current by 2.5% per °C above 45°C. The drive can operate up to 50°C with 81A output. Operation above 50°C is not recommended.
