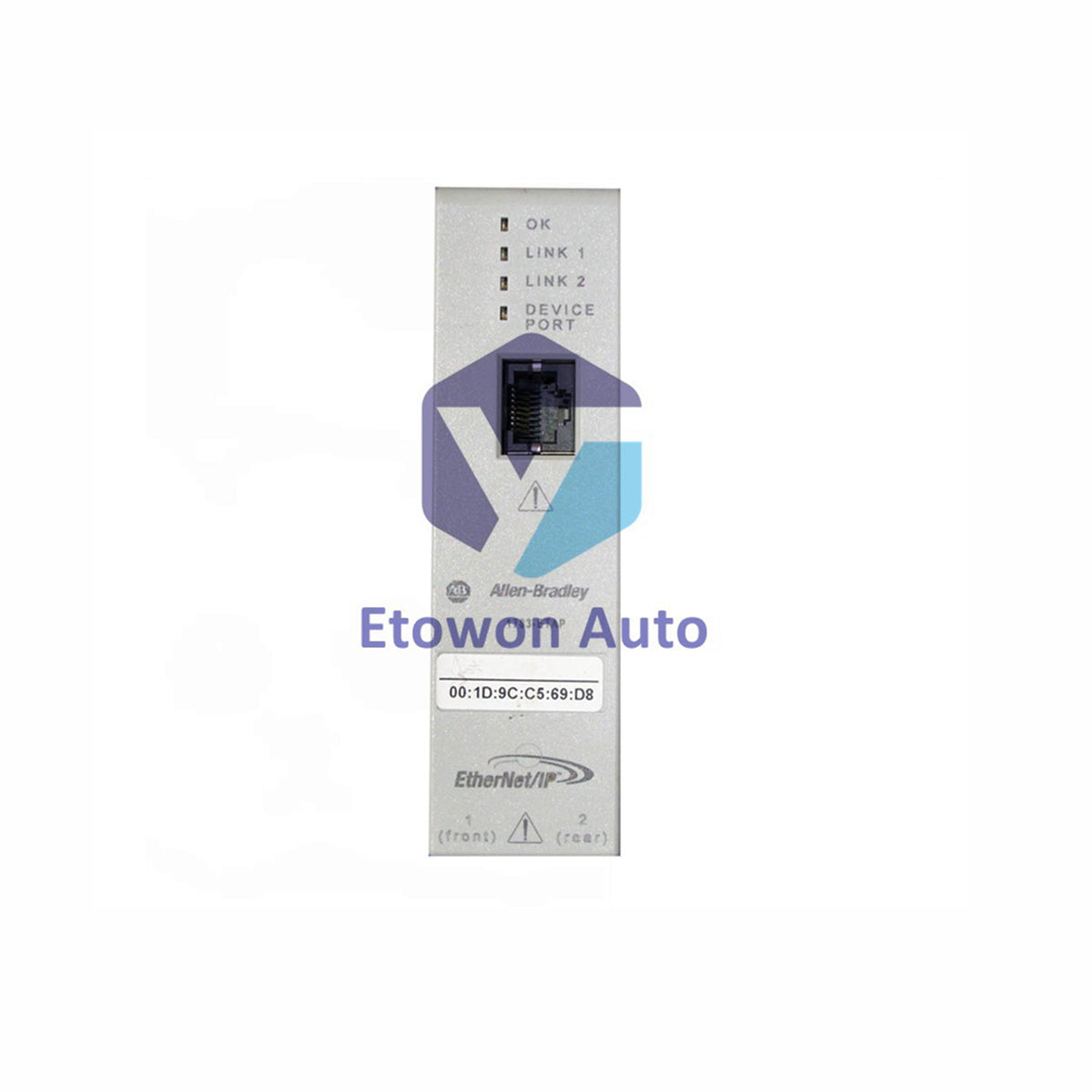

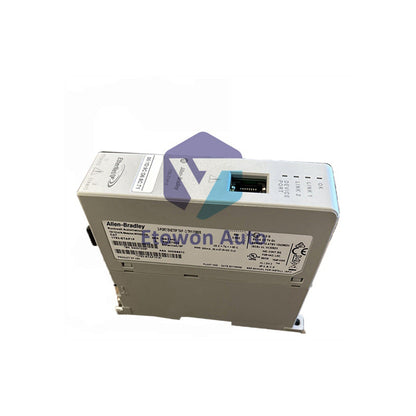

Allen-Bradley 1783-ETAP Stratix 100Mbps Embedded Switch

Auf Lager (20 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 1783-ETAP

  • Product Type: Eingebauter Schalter

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

Der Allen-Bradley 1783-ETAP ist ein unverzichtbarer EtherNet/IP Tap, der Device Level Ring (DLR)-Konnektivität für nicht DLR-fähige Geräte bereitstellt. Dieses eingebettete Switch-Modul ermöglicht Single-Port-Geräten die Verbindung zu einem hochverfügbaren Ring- oder linearen Topologie, gewährleistet Netzwerkausfallsicherheit und minimiert Ausfallzeiten in kritischen Industrieanwendungen.

Für den Einsatz auf dem Fabrikboden entwickelt, unterstützt der 1783-ETAP 100 Mbps Wire-Speed-Switching und ist für eine 24V DC (20,4–27,6V) Stromversorgung optimiert. Er verfügt über ein robustes Design mit einem Versandgewicht von ca. 0,5 kg und kann Spitzenleistungen in Hochtemperaturumgebungen bis zu 70°C (158°F) aufrechterhalten.

Technische Spezifikationen

Merkmal Technische Daten
Hersteller Allen-Bradley / Rockwell Automation
Port-Konfiguration 2 RJ45 Ethernet-Ports (10/100 Mbps)
Eingangsspannung 24V DC Nennspannung (CL 2 / SELV)
Drahtquerschnitt 22-12 AWG (0,33–3,3 mm²) Kupferdraht
Anzugsmoment der Klemmen 0,6 bis 0,8 N•m (5 bis 7 lb•in)
Maximale Temperatur 70°C (158°F)

Wichtige Leistungsmerkmale

  • DLR-fähige Technologie: Integriert nahtlos Single-Port-Industriedgeräte in einen Device Level Ring und bietet einen selbstheilenden Netzwerkpfad für EtherNet/IP-Datenverkehr.
  • Flexible Konnektivität: Ausgestattet mit zwei RJ45-Anschlüssen, kompatibel mit mindestens Kategorie-5e-Verkabelung, unterstützt sowohl lineare als auch Ring-Kabelverlegung.
  • Industriegehärtetes Design: Ausgelegt für extreme Umgebungstemperaturen (-25°C bis +70°C) und gewährleistet Zuverlässigkeit in Schaltschrankumgebungen nahe wärmeerzeugender Maschinen.
  • Einfache Installation: Kompaktes, auf DIN-Schiene montierbares Gehäuse mit vereinfachten 24V DC-Stromanschlüssen für schnelle Montage vor Ort.

Installations- & Verkabelungsrichtlinien

Der 1783-ETAP verwendet Kategorie-1-Verkabelung für Stromanschlüsse und Kategorie 2 für Kommunikationsanschlüsse. Zur Gewährleistung der elektrischen Sicherheit verwenden Sie massiven oder Litzen-Kupferdraht mit einem Querschnitt von 22-12 AWG. Für optimale Netzstabilität wird abgeschirmte Verkabelung der Kategorie 5e (TIA 568-B.1) oder höher empfohlen, um EMI/RFI-Störungen zu minimieren, die in industriellen Umgebungen häufig auftreten.

Technische FAQs

Q1: Was ist der Hauptzweck des 1783-ETAP?
A1: Es wird hauptsächlich verwendet, um ein Single-Port-Ethernet-Gerät mit einer Ring-Topologie (DLR) zu verbinden, ohne das Gerät selbst durch eine Multi-Port-Version ersetzen zu müssen.

Q2: Benötigt der 1783-ETAP eine konfigurierte Managed-Switch-Einstellung?
A2: Nein, es fungiert als unmanaged eingebetteter Switch/Tap und ist für den transparenten Betrieb innerhalb eines EtherNet/IP-Netzwerks ausgelegt, wobei DLR-Parameter vom Ring-Supervisor verwaltet werden.

Q3: Kann es in einer Stern-Topologie verwendet werden?
A3: Ja, obwohl für DLR und lineare Pfade optimiert, kann es in einer Stern-Topologie funktionieren und wirkt effektiv als kleiner 2-Port-Switch zur lokalen Geräteverteilung.

Zustand: Neu & Original in Werksverpackung

Garantie: 12 Monate Werksgarantie
