3BSC610068R1

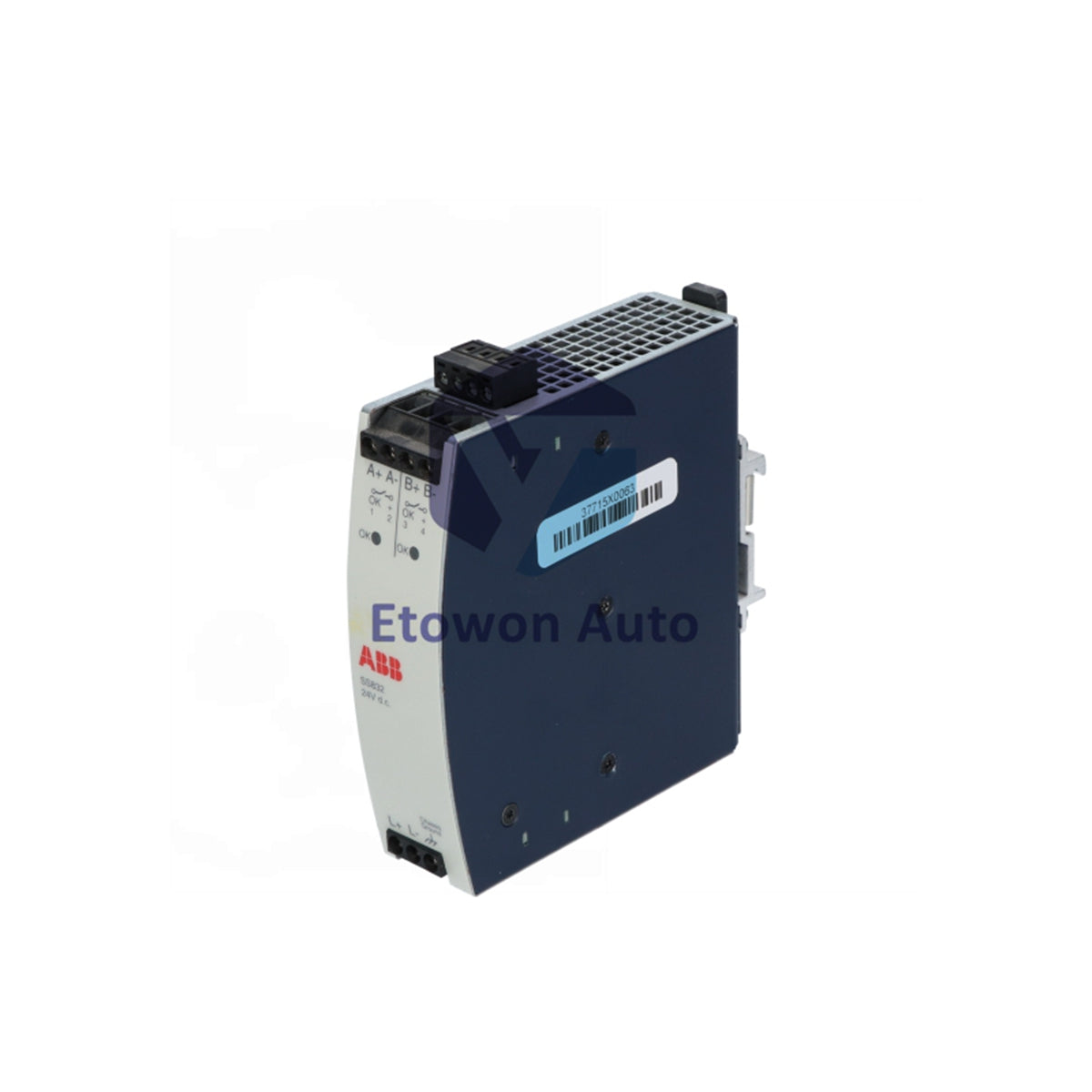

ABB SS832 Voting Unit 3BSC610068R1 24V 10A Redundant

Auf Lager (11 Einheiten), versandbereit

  • Manufacturer: ABB

  • Product No.: 3BSC610068R1

  • Product Type: Power Voting Unit

  • Product Origin: SE

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

ABB 3BSC610068R1 SS832 Voting Unit

Product Overview

The ABB 3BSC610068R1 (SS832 Voting Unit) is a redundant power supply control unit designed for critical industrial applications. It accepts two 24 Vdc inputs from redundant power supplies, supervises output voltage, and generates supervision signals. The unit features front-panel green LEDs for visual status indication and a voltage-free OK contact. Weight is 350 g (0.77 lbs).

Specifications

Parameter Value
Brand ABB
Model SS832
Article Number 3BSC610068R1
Type Voting Unit / Redundant Power Supply Controller
Input Voltage 2 x 24 Vdc
Rated Input Power 2 x 10 A
Rated Output Current 10 A (20 A in parallel operation)
Maximum Output Current 25 A (Overload)
Output Voltage Regulation 0.85 V typ. at max current
Heat Dissipation 18 W
Supervision Relay Yes
Maximum Ambient Temperature 55 °C
Protection Rating IP20 (IEC 60529)
Electrical Safety IEC 61131-2, UL 508, EN 50178
EMC EN 61000-6-4, EN 61000-6-2
Marine Certification ABS, BV, DNV-GL, LR
RoHS Compliance DIRECTIVE/2011/65/EU
WEEE Compliance DIRECTIVE/2012/19/EU
Dimensions (W x H x D) 32 x 125 x 117 mm
Weight 350 g (0.77 lbs)

Key Features

  • Redundant power supply voting and supervision
  • Two 24 Vdc inputs with automatic output selection
  • Green LED status indicators for each input channel
  • Voltage-free OK contact for supervision signaling
  • 10 A rated output (20 A parallel operation)
  • 25 A maximum overload capacity
  • Class I equipment with protective earth connection
  • SELV and PELV application accepted
  • Over-current and over-voltage protection
  • Simple DIN-rail mounting
  • Marine certified (ABS, BV, DNV-GL, LR)
  • IP20 protection rating

Installation Notes

Mount the unit on standard DIN rail. Connect two 24 Vdc power supply outputs to the voting unit inputs. Connect the output to the load. Ensure protective earth (PE) connection for Class I equipment. Observe minimum mounting spacing of 15 mm (W) and 25 mm (H) for proper airflow.

FAQs

Q1: What is the maximum output current of the 3BSC610068R1?

A1: 10 A rated, 20 A in parallel operation, with 25 A overload capacity.

Q2: What certifications does this unit carry?

A2: Marine certifications (ABS, BV, DNV-GL, LR), IEC 61131-2, UL 508, EN 50178, CE, RoHS, WEEE.

Q3: What does the green LED indicate?

A3: Green LED indicates correct output voltage is being delivered. The OK contact closes simultaneously.
