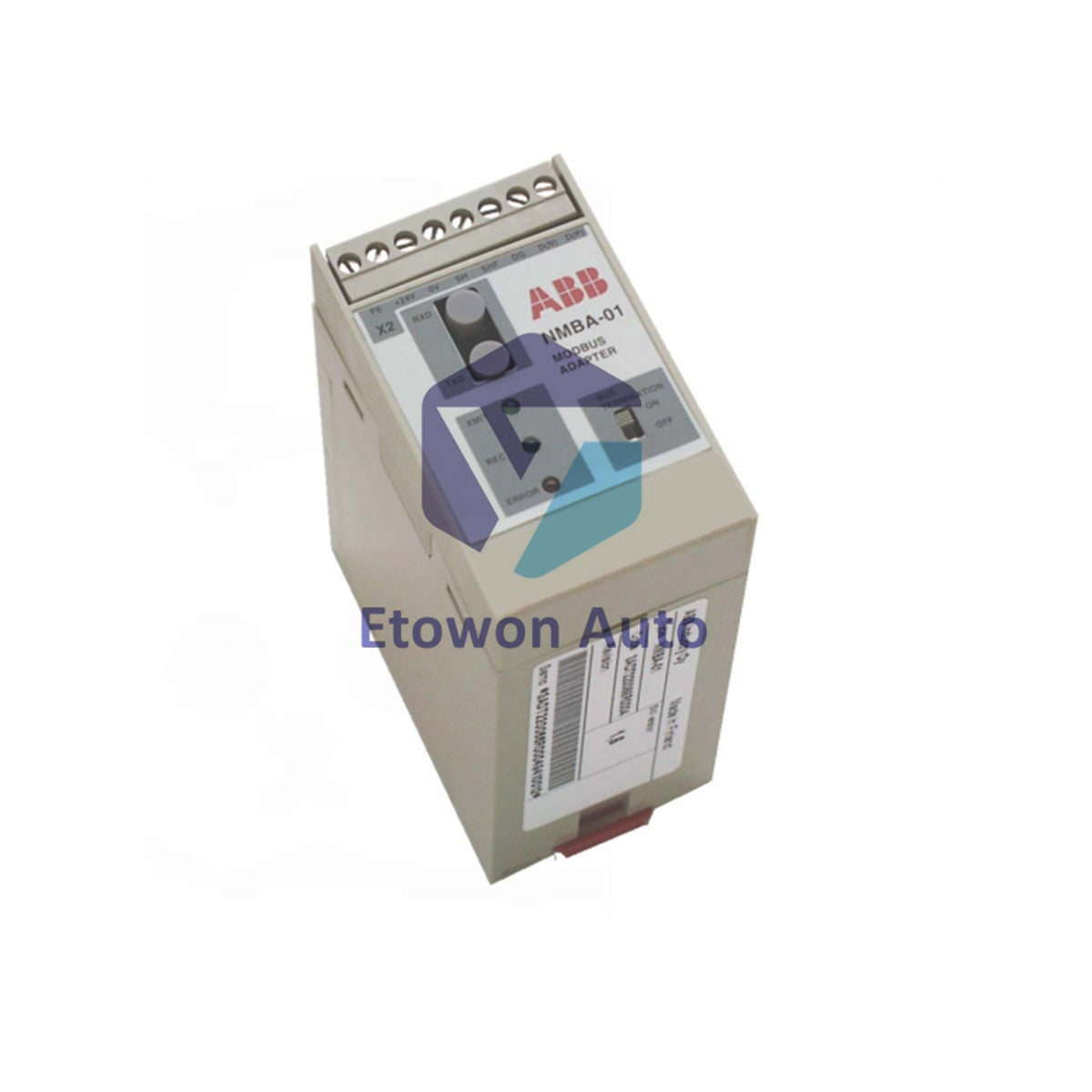

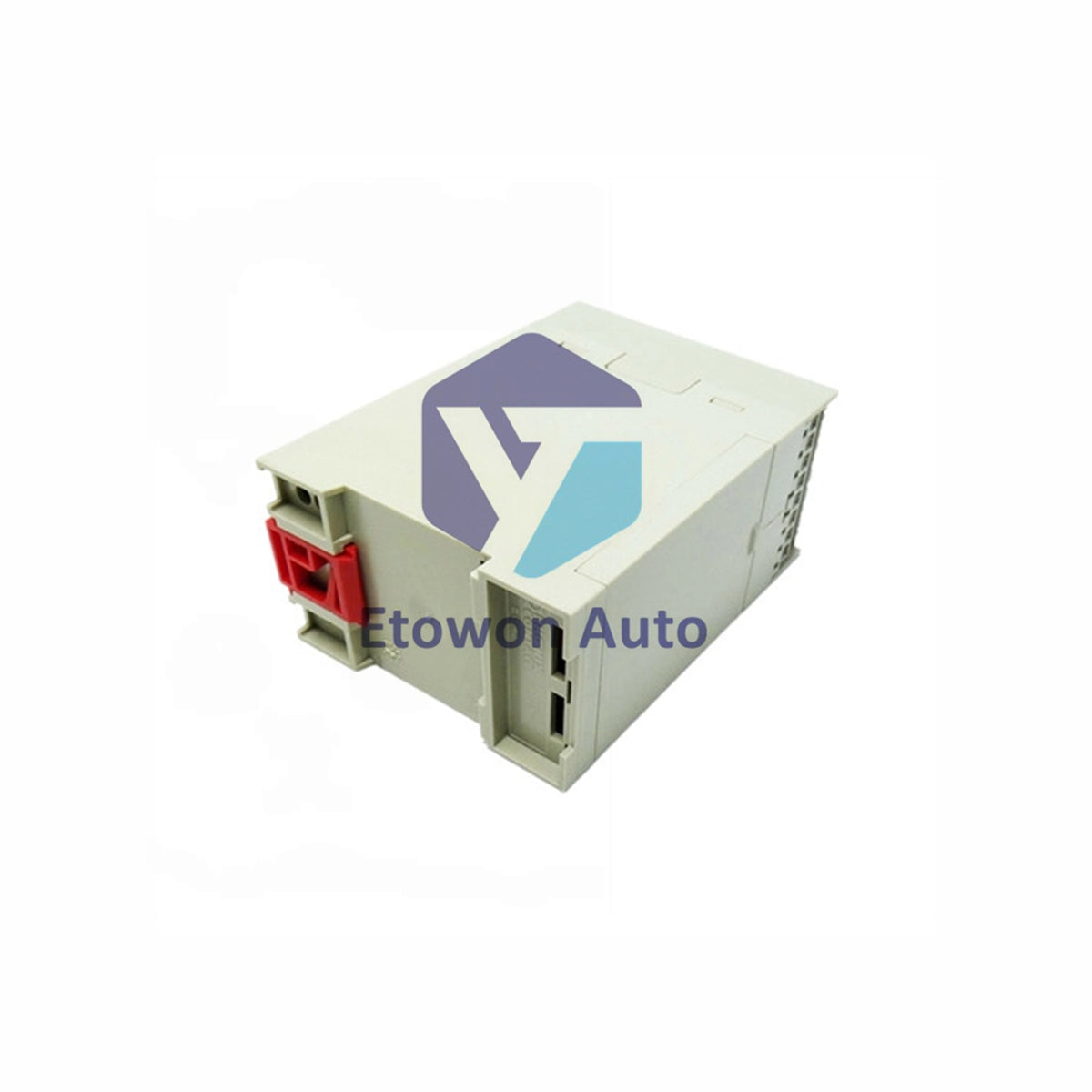

ABB NMBA-01 Modbus-Adaptermodul 3BHE035093R0001

Nur noch 3 Stück verfügbar

  • Manufacturer: ABB

  • Product No.: 3BHE035093R0001

  • Product Type: Adaptermodul

  • Product Origin: SE

  • Payment:T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

Das ABB NMBA-01 (3BHE035093R0001) ist ein kompaktes Feldbus-Adaptermodul, das für die nahtlose Integration mit ABB-Antriebssystemen wie ACS 300, ACS 400, ACS/ACP/ACF 600 und DCS 500 entwickelt wurde. Es ermöglicht eine effiziente, deterministische Kommunikation über Multi-Antriebs-Netzwerke, indem es elektrische Modbus-Leitungen und optische DDCS-Kanäle verbindet. Dieses Modul garantiert eine Hochgeschwindigkeits-Datenübertragung und zuverlässige Prozesssteuerung, während es Ihre Ausrüstung vor industriellen elektrischen Störungen schützt.

Kerntechnische Vorteile

  • Duale Protokollunterstützung: Unterstützt Hochgeschwindigkeits-Distributed Drive Communication System (DDCS) und Standard-Modbus-Protokolle auf einer einzigen Plattform.
  • Flexible Multi-Antriebs-Topologie: Verbindet nativ 2 eigenständige Standorte und skaliert von 3 bis zu 248 Standorten im Multi-Antriebs-Steuerungsmodus.
  • Robuste optische Isolation: Nutzt spezialisierte Glasfaserverbindungen, um Erdschleifen und elektromagnetische Störungen zwischen verbundenen Antrieben vollständig zu eliminieren.

Technische Spezifikationen

Parameter Spezifikationsdetails
Marke / Modell ABB / NMBA-01
Teilenummer 3BHE035093R0001
Stromeingang 24 V DC (Stromverbrauch: 65 mA)
DDCS-Übertragungsrate 4 Mbit/s
Modbus-Übertragungsraten 1200, 2400, 4800, 9600 und 19200 Bit/s
Modbus-Kabel & maximale Länge Belden 9841 typisch / maximale Länge 1200 Meter
Glasfaserkabel & maximale Länge 1 mm Durchmesser Kunststoffkern mit Kunststoffmantel / Bis zu 10 m zwischen den Standorten
Optische Dämpfung 0,31 dB/m
Steckertypologie HP Universalstecker (Blau für Empfänger / Grau für Sender)
Feldbus- / Stromanschluss MVSTBW 2,5/8-ST-5,08 (8-polig, max. Querschnittsfläche 2,5 mm²)
Betriebstemperatur Installation: -20°C bis +70°C / Lagerung: -55°C bis +85°C
Gehäuse & Abmessungen Kunststoffgehäuse, Schutzart IP 20 / 45 x 75 x 105 mm

Installations- & Engineering-Handbuch

  • Optische Handhabung: Stimmen Sie farbcodierte HP-Universalstecker genau ab (Blau zum Empfänger, Grau zum Sender). Überschreiten Sie nicht den kurzfristigen Biegeradius von 25 mm oder den langfristigen Biegeradius von 35 mm für die Kunststoff-Glasfaserkabel, um ein Brechen des 1 mm Kerns zu vermeiden.
  • Kabelbeschränkungen: Begrenzen Sie Kupfer-Modbus-Leitungen auf 1.200 Meter mit Belden 9841. Beschränken Sie Punkt-zu-Punkt-Kunststoff-Glasfaserverbindungen auf maximal 10 Meter, um eine Dämpfung von über 0,31 dB/m zu vermeiden.
  • Mechanische Belastungen: Verdrahten Sie über den 8-poligen MVSTBW-Anschluss (maximaler Drahtquerschnitt 2,5 mm²). Halten Sie die langfristige Zugfestigkeit unter 50 N und die langfristige Zugbelastung während der Verlegung unter 1 N.

Technische FAQs

Q1: Welche ABB-Antriebssysteme sind mit dem NMBA-01 Modul kompatibel?
A1: Das Modul integriert sich direkt in ABB ACS 300, ACS 400, ACS/ACP/ACF 600 und DCS 500 Antriebsnetzwerke mit der Teilenummer 3BHE035093R0001.

Q2: Was sind die Grenzen für die Glasfaserverbindungen an diesem Modul?
A2: Es wird ein Kunststoff-Glasfaserkabel (1 mm Kerndurchmesser) mit einer maximalen Entfernung von 10 Metern zwischen den Standorten benötigt, wobei der Verlust unter 0,31 dB/m bleiben muss.

Q3: Wie viele Antriebe kann der NMBA-01 gleichzeitig steuern?
A3: Es verbindet 2 Standorte in Standardkonfigurationen, unterstützt jedoch zwischen 3 und 248 Standorte, wenn es im Multi-Antriebssteuerungsmodus über seine 4 Mbit/s DDCS-Verbindung konfiguriert wird.
