1SAP250700R0001

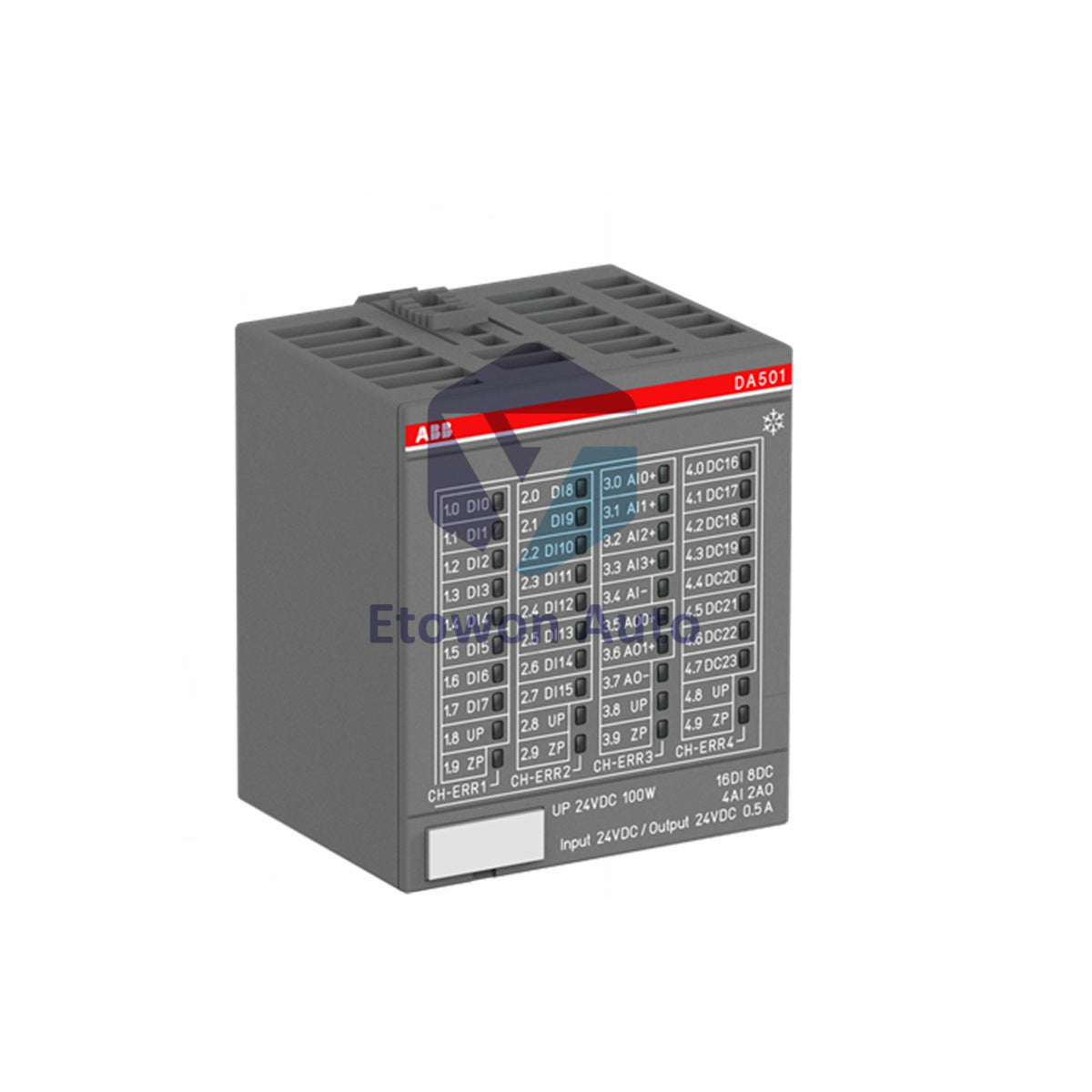

ABB DA501 1SAP250700R0001 | S500 Digital/Analog I/O Module

Auf Lager (20 Einheiten), versandbereit

  • Manufacturer: ABB

  • Product No.: 1SAP250700R0001

  • Product Type: Digital I/O Module

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 121g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The ABB DA501 (1SAP250700R0001) is a digital/analog I/O module from the S500 series. It combines 16 digital inputs, 4 analog inputs (U, I, RTD), 2 analog outputs (U, I), and 8 configurable digital inputs/outputs in a single compact unit. This module delivers flexible I/O expansion for industrial automation systems.

Core Functionality

The DA501 integrates digital and analog signal processing in one module. The 16 digital inputs accept 24V DC signals at 5mA. Four analog inputs support voltage, current, and RTD sensors with 13-bit resolution. Two analog outputs provide voltage or current signals, also 13-bit. Eight additional channels are configurable as either digital inputs or 0.5A transistor outputs, maximizing application flexibility.

Technical Specifications

Parameter Value
Product ID 1SAP250700R0001
Type Designation DA501
Digital Inputs 16 (24V DC, 5mA)
Analog Inputs 4 (U, I, RTD)
Analog Outputs 2 (U, I)
Configurable DI/DO 8 (24V DC, 0.5A)
Resolution 13-bit (AI and AO)
Max Input Voltage 30V
Delay Time 0.1 to 32 ms
Output Type Transistor
Supply Voltage 24V DC (20.4-28.8V)
Protection IP20
Operating Temperature 0°C to +60°C
Storage Temperature -40°C to +70°C
Dimensions (W x H x D) 67.5 x 76 x 62 mm
Weight 0.121 kg

Installation Guide

Mount the DA501 on DIN rail within the S500 I/O rack. Connect 24V DC supply (20.4-28.8V). Wire digital inputs, analog inputs (voltage, current, or RTD), analog outputs, and configurable DI/DO channels per the terminal assignment. For RTD inputs, use 3-wire connections for optimal accuracy. Observe IP20 protection requirements by installing in a suitable enclosure.

Engineering Advantages

This module combines digital and analog I/O in one compact unit, saving panel space. Eight configurable channels adapt to changing application needs. 13-bit resolution on both analog inputs and outputs ensures precise signal handling. Wide delay time range (0.1-32ms) accommodates diverse filtering requirements. At just 0.121 kg, it minimizes DIN rail loading.

Technical FAQs

Q1: What I/O does the DA501 provide?
A1: 16 digital inputs (24V DC, 5mA), 4 analog inputs (U/I/RTD), 2 analog outputs (U/I), and 8 configurable DI/DO (24V DC, 0.5A).

Q2: Analog resolution and signals?
A2: 13-bit resolution for analog inputs and outputs. Inputs support voltage, current, and RTD signals. Outputs support voltage and current.

Q3: Power and protection ratings?
A3: 24V DC supply (20.4-28.8V range). IP20 housing protection. Operating temperature 0 to +60°C.
