DA501

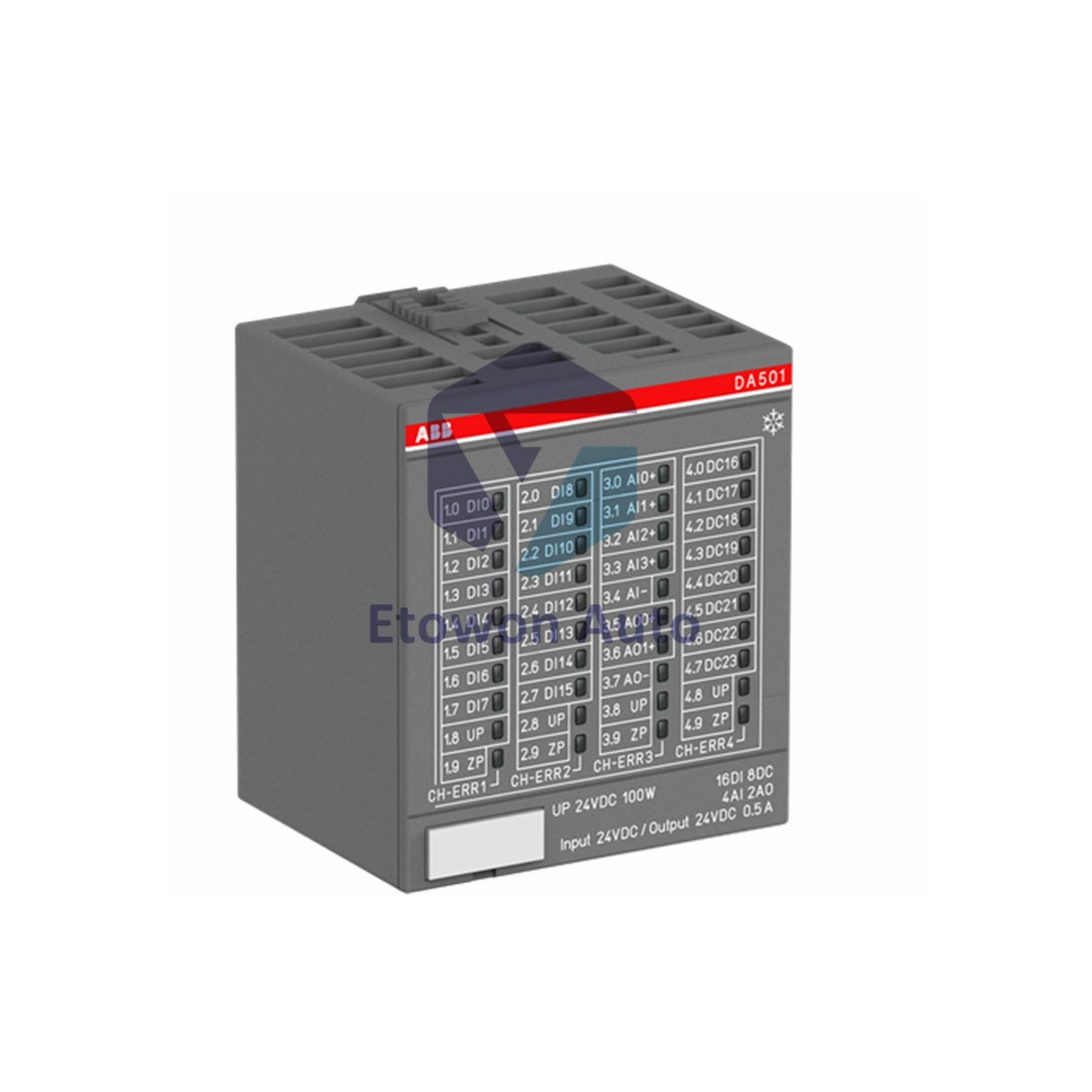

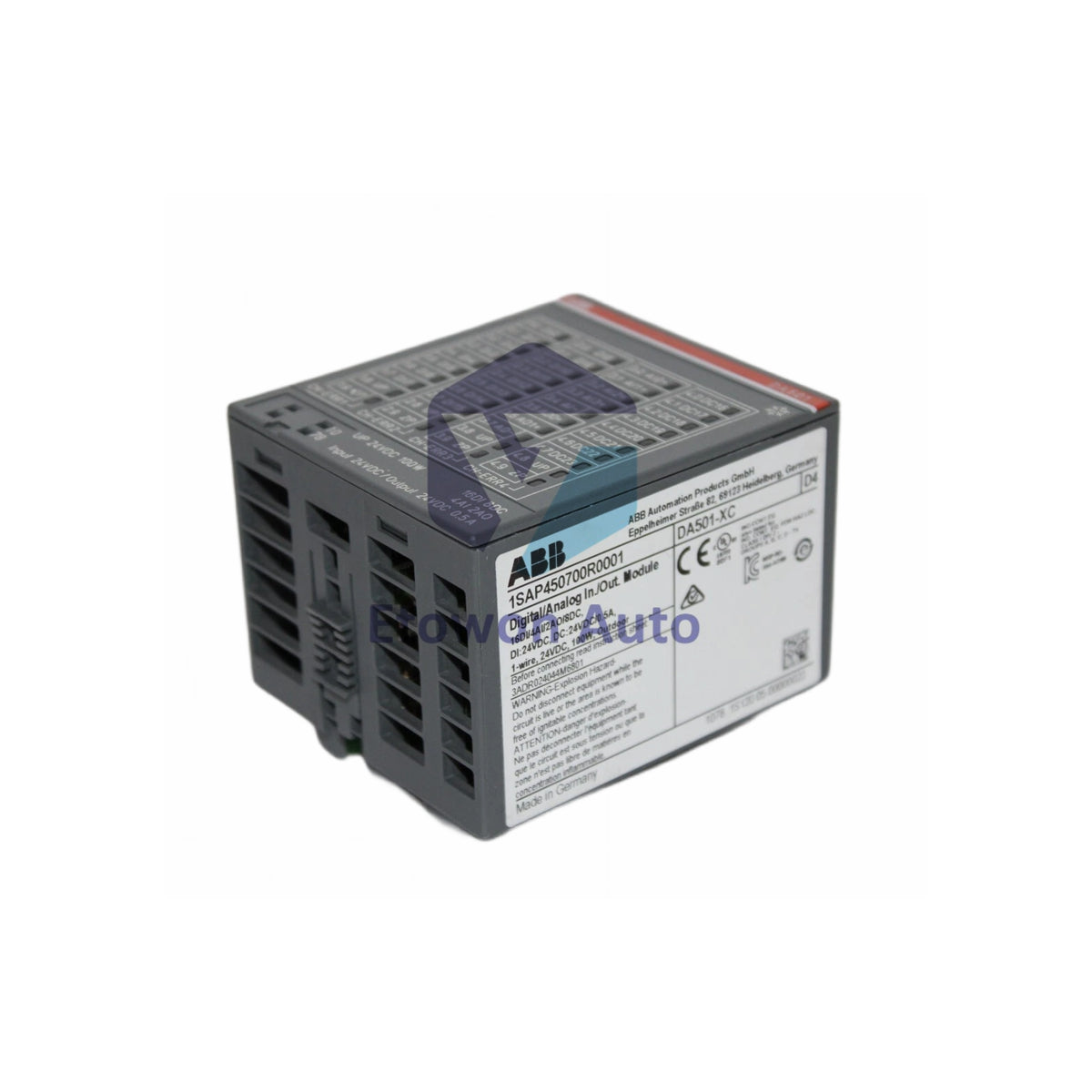

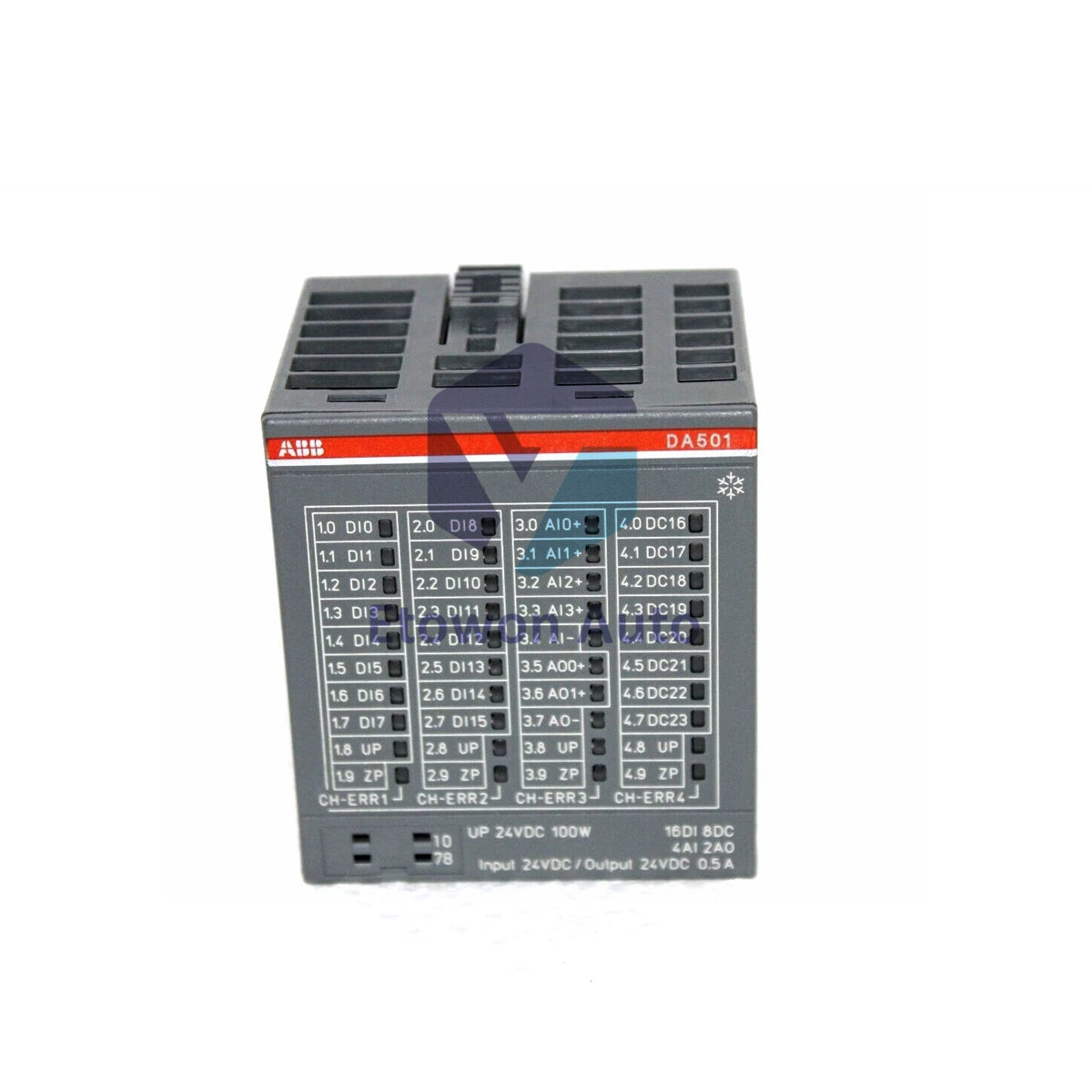

ABB DA501 1SAP250700R0001 Digital Analog Module

Auf Lager (21 Einheiten), versandbereit

  • Manufacturer: ABB

  • Product No.: DA501

  • Product Type: Digital I/O Module

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 121g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The ABB DA501 (Part Number: 1SAP250700R0001) is a high-density, multi-functional S500 Digital/Analog I/O Expansion Module designed for AC500 PLC automation systems. Consolidating comprehensive signal processing into a compact DIN-rail footprint, this versatile module provides 16 digital inputs (24 VDC), 4 analog inputs (Voltage, Current, RTD), 2 analog outputs (Voltage, Current), and 8 configurable digital I/O channels (24 VDC 0.5A). Weighing only 0.121 kg (0.27 lbs), the DA501 optimizes panel space and offers exceptional 13-bit signal resolution for complex process control applications.

Core Technical Advantages

Hybrid I/O Integration: Merges digital, voltage, current, and RTD temperature signals onto a single card, drastically reducing total system hardware footprint.

Flexible Configurable Channels: Features 8 field-configurable digital channels that can function independently as inputs or transistor outputs (0.5A).

High Resolution Precision: Delivers 13-bit resolution across both analog input and output loops for highly accurate industrial sensor acquisition and control.

Technical Specifications

Parameter Category Specification Details
Manufacturer / Brand ABB
Product Type / Model DA501 (S500 Platform)
Product ID / Part Number 1SAP250700R0001 (EAN: 4016779681094)
Digital Inputs (DI) 16 Dedicated Channels (24 VDC, 5 mA nominal)
Configurable Digital Channels 8 Channels (DI or DO 24 VDC 0.5A Transistor Output)
Analog Inputs (AI) 4 Channels (Voltage, Current, RTD, 13-bit resolution)
Analog Outputs (AO) 2 Channels (Voltage, Current, 13-bit resolution)
Operating Supply Voltage 24 VDC Rated (20.4 … 28.8 V DC range)
Degree of Protection / Temp IP20 Enclosure / Operating: 0 to +60 °C
Dimensions & Net Weight 67.5 x 76 x 62 mm / 0.121 kg (0.27 lbs)

Installation and Maintenance

DIN Rail Mount: Snap the DA501 module onto the S500 terminal base on standard 35mm DIN rail until the locking mechanism fully engages with adjacent CPU or I/O cards.

Wiring & Powering: Connect field signals according to channel assignments. Ensure the main 24 VDC supply voltage remains within the safe 20.4 V to 28.8 V DC operating tolerance.

Engineering Advantages

Compact High-Density Channel Design

With up to 30 combined I/O points in a single ultra-compact housing, the DA501 dramatically slashes cabinet real estate demands while lowering overall system wiring costs.

Universal Sensor Compatibility

Direct support for process instrumentation including RTD temperature sensors, 0-10V, and 4-20mA devices eliminates the need for third-party signal converters or extra power supplies.

Flexible Process Field Adaptation

The configurable digital channels allow automation engineers to adjust field I/O configurations dynamically without changing hardware or adding additional expansion blocks.

Technical FAQs

Q1: What signal types do the analog inputs on the DA501 support?
A1: The 4 analog input channels support Voltage (U), Current (I), and RTD temperature devices.

Q2: What is the current capacity of the configurable transistor outputs?
A2: The 8 configurable digital output channels can deliver up to 0.5 A per channel at 24 VDC.

Q3: What is the resolution of the analog converter circuits?
A3: Both analog inputs and analog outputs operate with 13-bit signal processing resolution.
