3500/42M-01-00

3500/42M-01-00 Bently Nevada Proximitor Seismische Ein-/Ausgabe

Nur noch 7 Stück verfügbar

  • Manufacturer: Bently Nevada

  • Product No.: 3500/42M-01-00

  • Product Type: Proximitor-Seismikmonitor

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 910g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

Der Bently Nevada 3500/42M-01-00 ist ein leistungsstarker 4-Kanal-Monitor, der für den kritischen Maschinenschutz entwickelt wurde. Er akzeptiert Eingänge von Näherungssensoren und seismischen Sensoren, um eine Echtzeitüberwachung von radialen Vibrationen, axialer Position und absoluter Gehäusevibration zu ermöglichen. Dieses Modul ist unerlässlich zum Schutz von Turbinen, Kompressoren und Pumpen in anspruchsvollen Industrieumgebungen.

Technische Konfiguration

  • Modultyp: 3500/42M Proximitor Seismik-Monitor

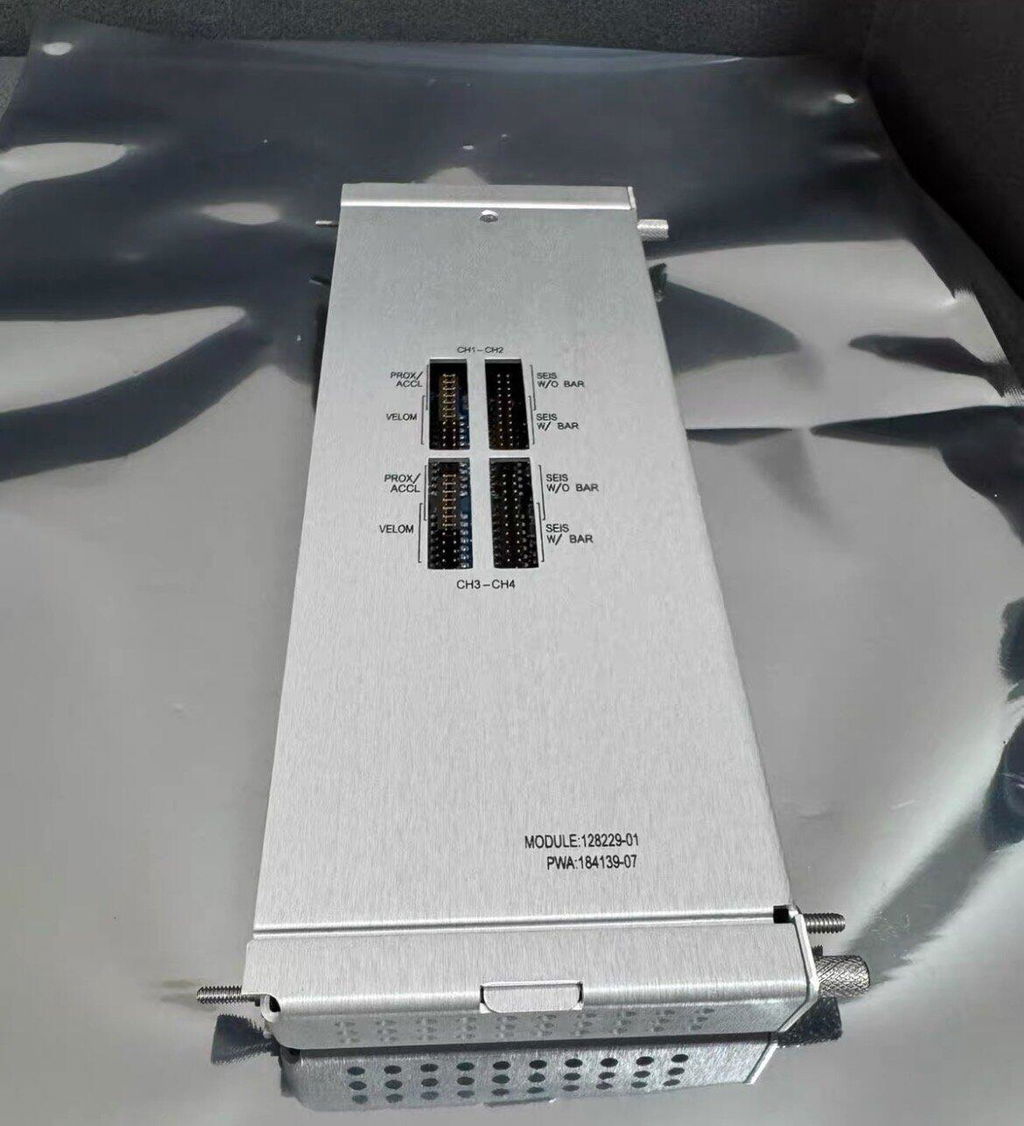

  • I/O-Modul: 128229-01 (Interne Anschlüsse)
  • Behördliche Zulassung: 00 (Keine/Nicht explosionsgefährdeter Bereich)
  • Funktion: Kontinuierlicher Maschinenschutz und Alarmmanagement

Technische Daten

Eingangssignal 1 bis 4 Näherungs-/Seismiksignale
Genauigkeit (Amplitude) ±0,33 % typisch, ±1 % maximal
Phasengenauigkeit Maximaler Fehler 3 Grad
Stromverbrauch 7,7 Watt (typisch)
Sensorversorgung -24 Vdc

Installationsanleitung

Die Spannungslücke für Näherungssensoren sollte auf -10,0 Vdc kalibriert werden, um den Betrieb im linearen Bereich des Sensors sicherzustellen. Kabelabschirmungen müssen nur am 3500-Rack geerdet werden, um Erdschleifen zu vermeiden. Das 128229-01 I/O-Modul verwendet interne Klemmenleisten für die direkte Feldverkabelung und vereinfacht so die Rack-Installation.

Technische Vorteile

  • Fehlauslöseschutz: Eingebaute „OK“-Grenzlogik überwacht den Zustand der Sensoren, um versehentliche Maschinenabschaltungen zu verhindern.
  • Fortschrittliche Diagnostik: Voll kompatibel mit System 1 Software für Orbit-, Trend- und Spektralanalyse.
  • Hohe Zuverlässigkeit: Entwickelt für 365/24 Schutz großer rotierender Anlagen.

Technische FAQs

Q1: Was ist der Vorteil des 128229-01 I/O-Moduls?
A1: Es verfügt über interne Anschlüsse, die es ermöglichen, Feldleitungen direkt an das Modul anzuschließen, ohne externe Klemmenblöcke.

Q2: Kann dieses Modul meine Sensoren mit Strom versorgen?
A2: Ja, er liefert eine geregelte -24 Vdc Stromversorgung für alle kompatiblen Näherungs- und Geschwindigkeitssensoren.

Q3: Ist der 3500/42M mit älteren Racks kompatibel?
A3: Ja, es ist der moderne Ersatz für die älteren 3500/42 Monitore und integriert sich nahtlos in die Standard-3500er-Rückplatten.
