330905-05-13-05-01-05

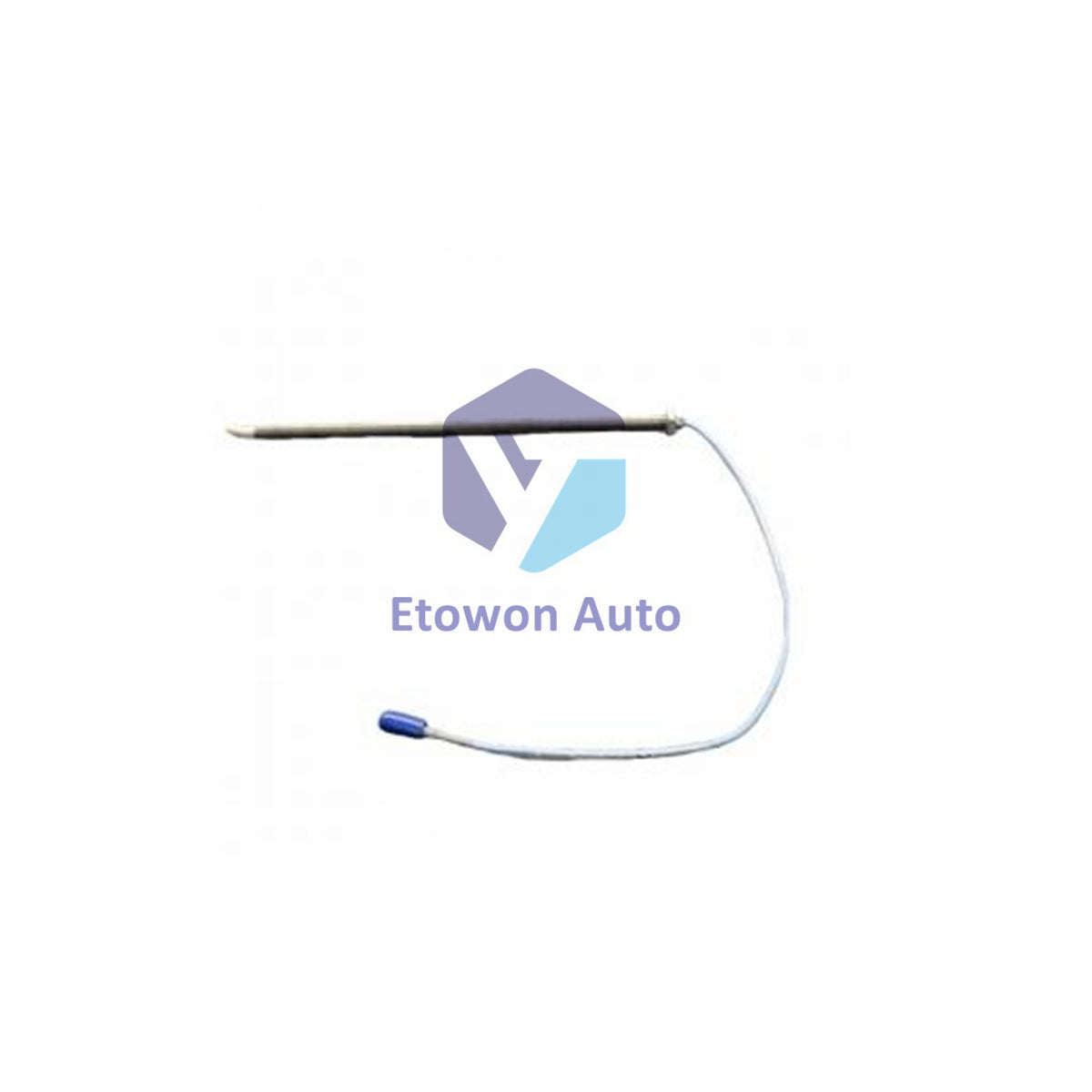

330905-05-13-05-01-05 Bently Nevada M10x1 Probe

Auf Lager (23 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330905-05-13-05-01-05

  • Product Type: Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 140g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Bently Nevada 330905-05-13-05-01-05 is a high-precision 3300 NSv (Narrow Side View) proximity probe weighing approximately 0.14 kg (0.31 lbs). Designed for tight-clearance machinery vibration measurements, it features an M10x1 thread, a 50 mm unthreaded section, a 130 mm case, a 0.5-meter cable with a ClickLoc connector, and Multiple Agency Approvals for hazardous industrial environments.

Core Features

  • Narrow Side View (NSv) Design: Optimized for small target areas and counterbores to prevent side-wall interference.
  • Multiple Agency Approvals (-05): Certified for hazardous location safety in critical industrial plants.
  • High Chemical Resistance: Enhanced PPS tip and Viton O-ring construction withstand tough process compressor environments.
  • ClickLoc Connector Boot: Equipped with a protective boot over the coaxial connector to lock out moisture and dirt.

Technical Specifications

Parameter Data
Part Number 330905-05-13-05-01-05
Thread / Armor M10 x 1 metric thread, without armor
Unthreaded Length (-05) 50 mm (2.0 in)
Case Length (-13) 130 mm (5.1 in)
Total Cable Length (-05) 0.5 meter (20 in)
Connector Type (-01) Miniature coaxial ClickLoc connector with protector
Agency Approvals (-05) Multiple Approvals (CSA, ATEX, IECEx, etc.)
Linear Range & ISF 1.5 mm (60 mils) / 7.87 V/mm (200 mV/mil)
Operating Temperature -52°C to +177°C (-62°F to +351°F)
Module Net Weight 0.14 kg (0.31 lbs)

Engineering & Installation Guide

  • Gap Setting: Mount the lightweight 0.14 kg probe into an M10x1 tap and set the recommended mechanical gap to 1.0 mm (40 mils) / ~-9V DC.
  • Torque Limits: Tighten the M10x1 probe case to a recommended mounting torque of 7.5 N·m (66 in·lb); do not exceed 22.6 N·m (200 in·lb). Tighten coaxial connectors finger-tight (max 0.56 N·m / 5 in·lb).
  • Connector Boot: Slide the protective boot completely over the ClickLoc joint to shield against industrial fluids.
  • Bend Radius: Maintain a minimum cable bend radius of 25.4 mm (1.0 in). Never cut or trim the 0.5 m FEP coaxial cable.

Technical FAQs

Q1: What does the -05 Agency Approval option signify for this probe?
A1: The -05 option indicates Multiple Approvals (including CSA, ATEX, and IECEx), making it certified for hazardous area installations worldwide.

Q2: Is the 3300 NSv probe compatible with older 3300 RAM systems?
A2: Yes, 3300 NSv probes are mechanically and electrically compatible and interchangeable with Bently Nevada 3300 RAM probes and extension cables.

Q3: What is the resistance of the 0.5-meter probe cable?
A3: Center conductor to outer conductor resistance (RPROBE) for the 0.5-meter cable is 4.0 ± 0.5 ohms.

Product Resources

📄 Download PDF
🏷️ Tags: 3300 NSv Probe Proximity Probe
