330851-02-000-066-10-00-CN Bently Nevada Sonde

Produktübersicht

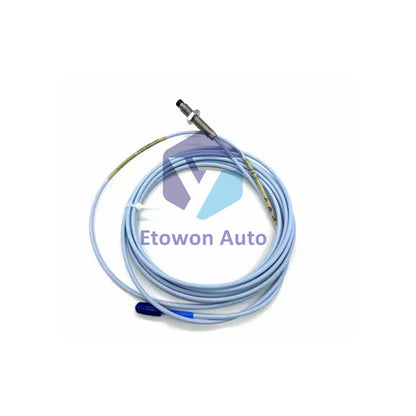

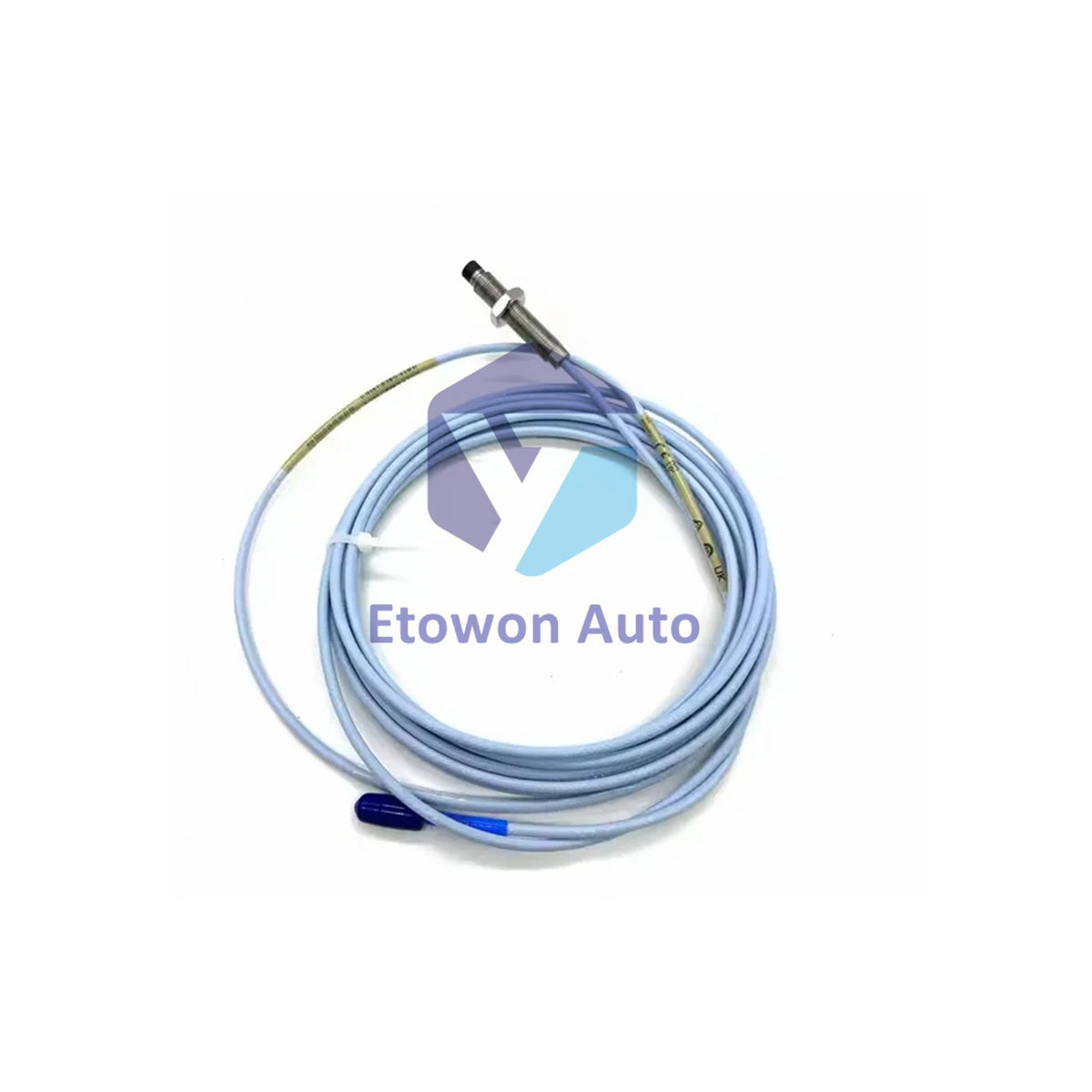

Der 330851-02-000-066-10-00-CN ist eine robuste 3300 XL 25 mm Näherungssonden-Baugruppe, entwickelt von Bently Nevada für hochpräzise Maschinenzustandsüberwachung. Konzipiert zur Messung statischer und dynamischer Verschiebungen, ist dieser Wirbelstromsensor für anspruchsvolle Turbomaschinenanwendungen optimiert, die erweiterte lineare Messbereiche erfordern, wie z. B. axiale Schubposition oder differentielle Ausdehnung bei großen Dampfturbinen. Er verfügt über ein metrisches M30×2 vollgewindiges Edelstahlgehäuse mit einer Gesamtlänge von 66 mm, ein 1,0 Meter langes ungeschirmtes FluidLoc-Triaxialkabel und länderspezifische Zulassungen (CN). Ausgestattet mit einer spezialisierten Polyetheretherketon (PEEK)-Spitze, arbeitet dieser kompakte 0,38 kg Sensor kontinuierlich in extremen Temperaturbereichen von –35 °C bis +200 °C.

Kerntechnische Vorteile

Triaxiale FluidLoc-Feuchtigkeitssperre

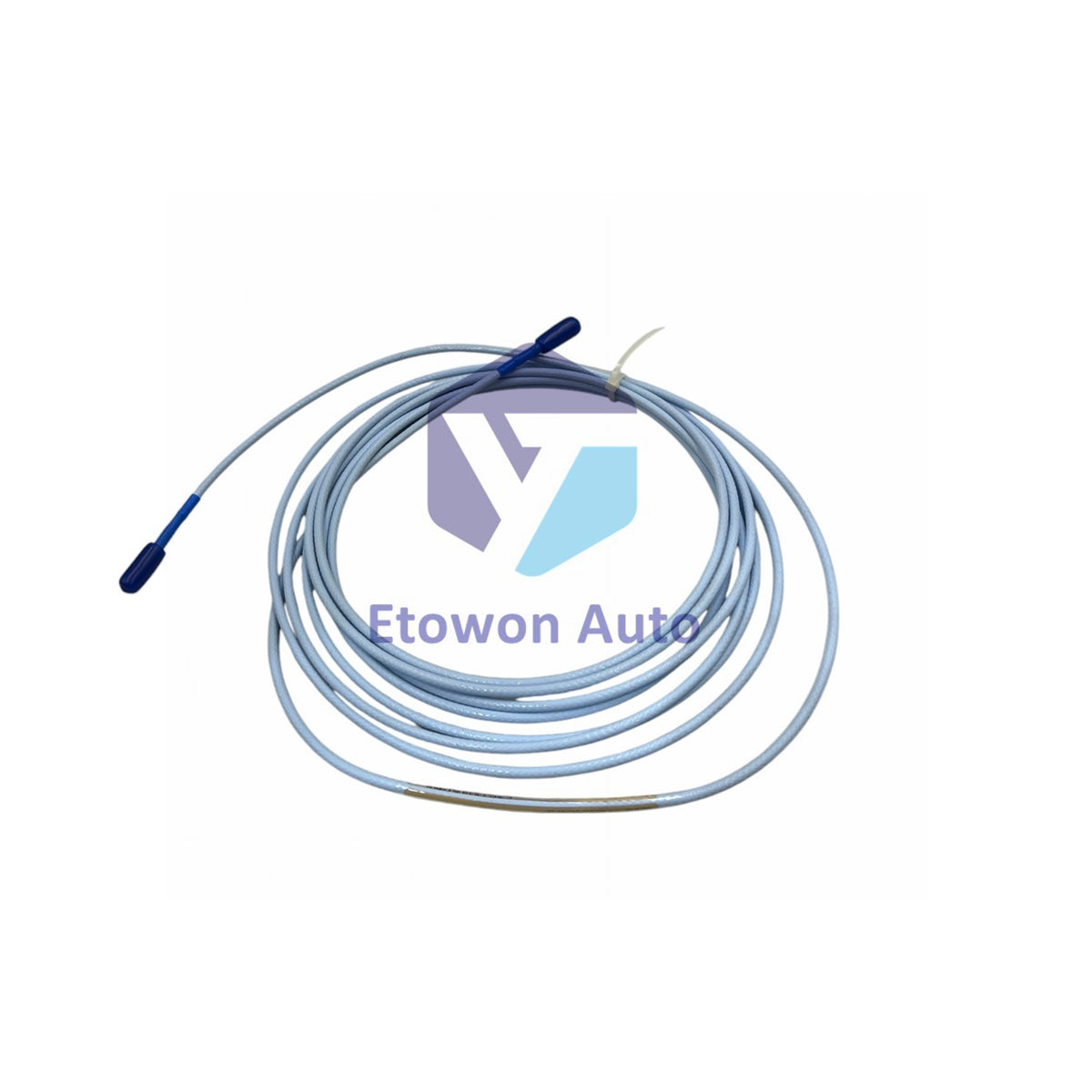

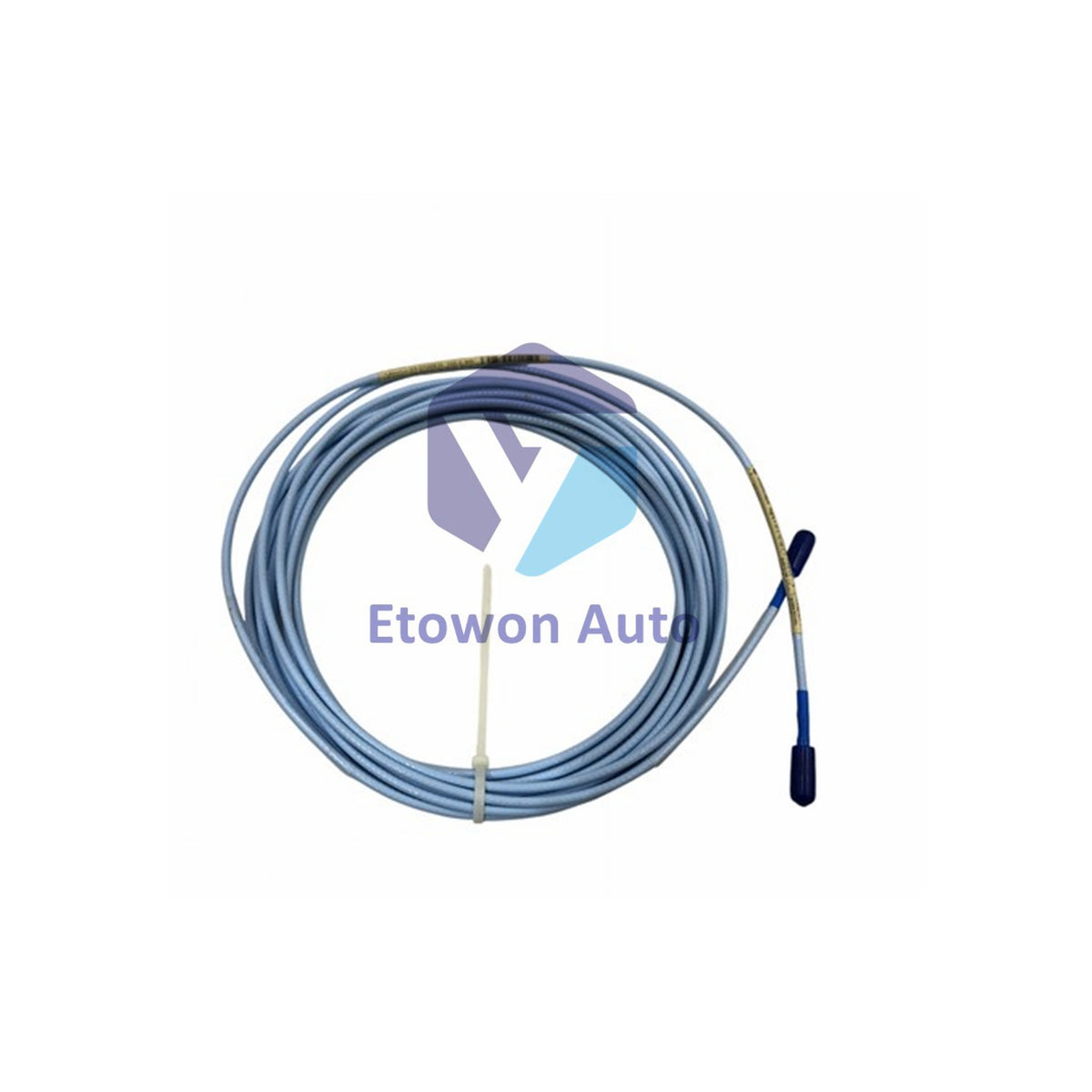

Das Modul ist mit einem 1,0 Meter (3,3 Fuß) langen triaxialen FluidLoc-Kabel ausgestattet. Diese Konstruktion verhindert, dass Prozessöle, Hochdruckdampf oder korrosive Feuchtigkeit durch die inneren Mantelschichten des Kabels gelangen, schützt die empfindlichen koaxialen Verbindungen und erhält die Signalqualität über die Zeit.

Fortschrittliche PEEK-Thermoplast-Spitzenbaugruppe

Die Spitze des Sensors ist aus hochleistungsfähigem Polyetheretherketon (PEEK) Konstruktionskunststoff geformt. Dieses Material bietet ausgezeichnete dimensionsstabile Nachverfolgbarkeit, hohe dielektrische Festigkeit und extreme Beständigkeit gegen chemische Korrosion, physikalische Erosion und strukturellen Spitzenverschleiß (mit einer engen Toleranz von ±0,05 mm).

Erweiterte thermische und mechanische Robustheit

Untergebracht in einem Gehäuse aus AISI 304 Edelstahl, übersteht die Sonde eine kontinuierliche thermische Belastung bis zu +200 °C, mit einem kurzfristigen Überlebensfenster von bis zu +250 °C für bis zu 24 Stunden. In Kombination mit einer Spitzenstoßfestigkeit von 1.000 g hält die Sonde eine MTBF von 100.000 Stunden unter extremen Betriebsbedingungen aufrecht.

Technische Spezifikationen

Installation und Wartung

Mechanisches Gewindeschrauben und Freiraumprüfung

Schrauben Sie das M30×2 Sondengehäuse manuell in die Montagehalterung oder das Gehäuseanschlussport der Maschine. Stellen Sie sicher, dass das 0-Zoll-ungewinde Gehäuseprofil korrekt mit der Zieloberfläche ausgerichtet ist. Überprüfen Sie, dass der Freiraum um die 25 mm PEEK-Sondenspitze den seitlichen Freiraumvorgaben des Herstellers entspricht, um Übersprechen von benachbarten Metallstrukturen zu vermeiden. Beachten Sie, dass das Gesamtgewicht, das von der Montageeinheit getragen wird, die 0,38 kg schwere Hardwarebasis plus alle externen Anschlussvorrichtungen umfasst.

Spannungs-Gap-Kalibrierungszuordnung

Verbinden Sie den 1,0 m langen ungepanzerten Triaxialkabel-Anschluss mit einem passenden 3300 XL 25mm Proximitor-Sensor mittels einer Standard-Verlängerungsschleife. Schalten Sie das System ein und überwachen Sie die Gleichspannungsausgabe mit einem digitalen Multimeter. Justieren Sie die mechanische Tiefe der Sonde vorsichtig im M30-Gewinde, bis die Spannung den spezifizierten linearen Kalibrierungspunkt in der Mitte des Messbereichs erreicht, bevor Sie die Sicherungsmuttern festziehen.

Kabelverlegung und Einhaltung des Biegeradius

Führen Sie das FluidLoc-Triaxialkabel zurück zur Anschlussdose. Vermeiden Sie scharfe Biegungen in der Nähe des Gehäüseübergangs und halten Sie den Biegeradius deutlich innerhalb der angegebenen Grenzen für ungepanzerte Leitungen. Verwenden Sie isolierte Kabelschellen, um die Leitung zu sichern und sicherzustellen, dass sie von starken Maschinenvibrationen isoliert ist, die während der 100.000-stündigen Betriebsdauer physischen Verschleiß verursachen könnten.

Technische Vorteile

Großmaßstäbliche Turbomaschinen-Axialausrichtung

Die 25-mm-Wirbelstromspitze bietet einen deutlich größeren linearen Messbereich als Standard-8-mm-Sonden. Diese erweiterte Fähigkeit macht sie zur idealen Option zur Verfolgung großer physikalischer Bewegungen, wie z. B. Wellen-Differenzausdehnung, Gehäuseausdehnung und schwerer struktureller Schubverfolgung an Dampferzeugerwellen im Versorgungsmaßstab.

Hoher Schutz gegen das Eindringen von Prozessflüssigkeiten

Die Kombination aus der hermetisch verklebten PEEK-Spitze und dem FluidLoc-internen Kabelblock ermöglicht es der Sondenbaugruppe, feuchte Umgebungen zu widerstehen. Sie verhindert, dass unter Druck stehende synthetische Öle, chemische Flüssigkeiten oder Prozessgase entlang des Kabels in die sauberen Instrumentengehäuse eindringen.

Konforme Zertifizierungsübersicht

Der CN-Suffix bestätigt, dass das Modul den länderspezifischen Sicherheitsrahmen und den Standards für explosionsgefährdete Bereiche entspricht. Diese Zertifizierung erleichtert die Genehmigungsverfahren für Engineering-Beschaffungsunternehmen (EPCs) bei großen Anlagenbau- und Nachrüstprojekten.

Technische FAQs

Q1: Warum benötigt eine 25-mm-Näherungssonde ein größeres Gehäuse mit M30-Durchmesser?
A1: Die größere 25-mm-Sensormessspitze enthält eine größere interne Spulenbaugruppe, die erforderlich ist, um das tiefere Magnetfeld für einen erweiterten linearen Messbereich zu erzeugen. Das M30×2-Gewinde bietet die strukturelle Festigkeit und den Platz, um dieses größere Hochbereichs-Sensorelement sicher zu montieren.

Q2: Kann diese ungeschützte Kabelversion durch offene Maschinenwege verlegt werden?
A2: Während das triaxiale FluidLoc-Kabel sehr robust ist und der Fluidmigration widersteht, fehlt dieser speziellen Konfiguration eine flexible Außenhülle aus Edelstahl. Für offene Verlegewege, die herabfallendem Schutt oder Wartungsverkehr ausgesetzt sind, sollte es innerhalb eines speziellen Schutzrohrs oder Kabelkanals geschützt werden.

Q3: Welche Risiken bestehen, wenn die Sensormessspitze die kurzfristige Spitzenbegrenzung von +250 °C überschreitet?
A3: Das Überschreiten der +250 °C-Grenze kann das PEEK-Spitzenmaterial erweichen oder verformen. Dies kann die mechanische Position der internen Spule verändern oder zum Verlust der hermetischen Abdichtung führen, was Signaldrift, elektrischen Kurzschluss oder dauerhafte Schäden am Näherungssensormodul verursachen kann.
