330701-00-26-10-11-CN

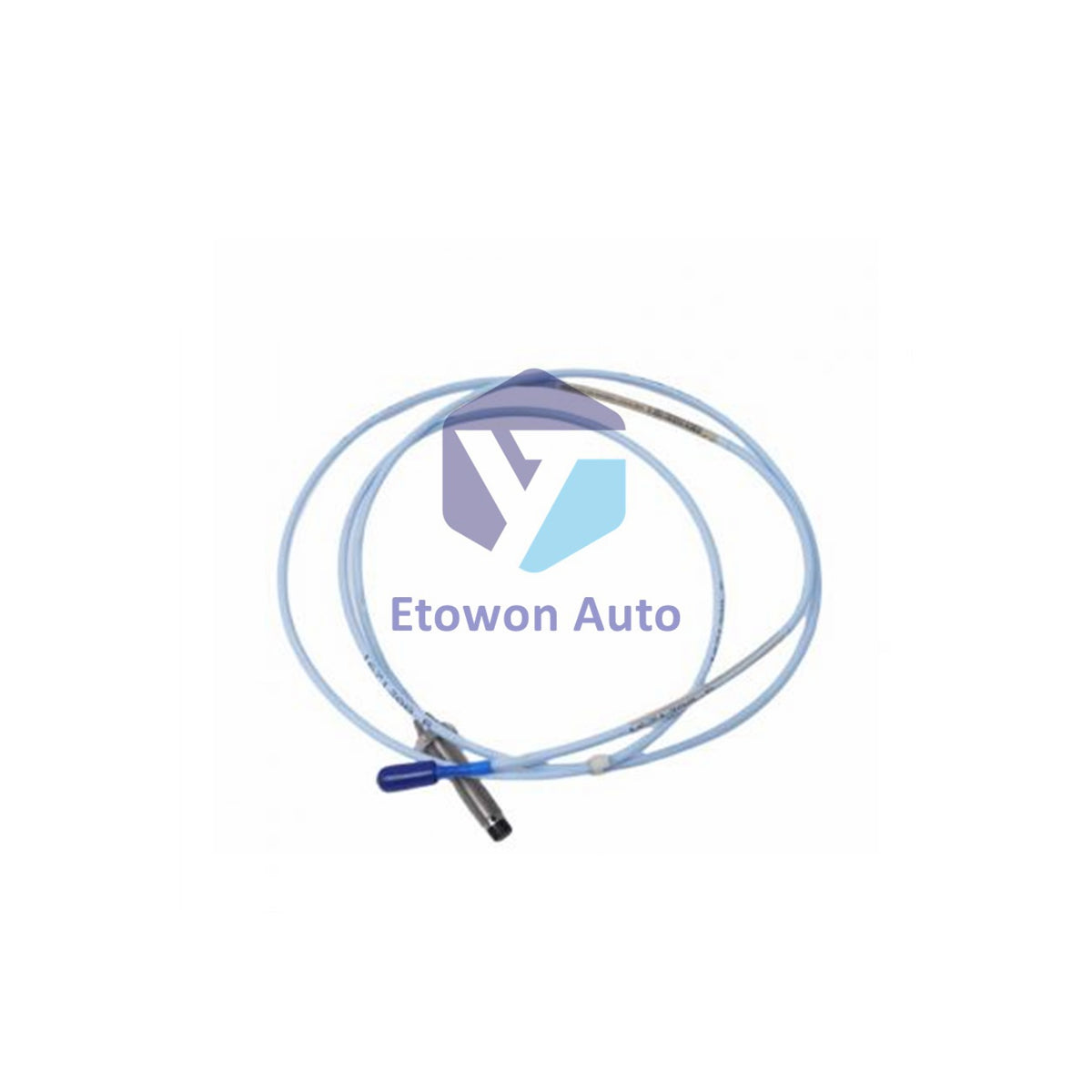

330701-00-26-10-11-CN 3300 XL 11mm Probe Bently Nevada

Auf Lager (24 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330701-00-26-10-11-CN

  • Product Type: Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 170g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Bently Nevada 330701-00-26-10-11-CN is an 11 mm eddy current proximity transducer probe belonging to the industry-standard 3300 XL series. Purpose-built for non-contact measurement of shaft vibration, axial position, and speed monitoring, this extended-range probe is designed for critical rotating machinery including steam turbines, heavy gas turbines, industrial compressors, and large gearboxes.

This specific part configuration (330701-00-26-10-11-CN) features a fully threaded 1/2-20 UNF stainless steel case, an overall case length of 2.6 inches, an integrated 1.0-meter (3.3 feet) FluidLoc coaxial cable equipped with ClickLoc miniature coaxial connectors and a connector protector, and China-specific (CN) hazardous area agency approvals. Weighing a total shipping weight of approximately 0.17 kg (0.37 lbs), the unit incorporates Viton® O-ring pressure sealing and operates reliably in extreme industrial environments from -51°C to +177°C (-60°F to +351°F).

Core Technical Advantages

  • FluidLoc Cable Protection: Features an internal cable barrier that prevents oil and liquid ingress from traversing through the inside of the cable assembly.
  • Extended Measurement Range: The larger 11 mm tip configuration provides a wider linear measurement range and larger clearance gaps compared to standard 8 mm probes.
  • Secure ClickLoc Connection: Equipped with gold-plated ClickLoc miniature coaxial connectors and protective boots to maintain continuous signal continuity under harsh vibration.
  • Hazardous Area Certified: Carrying China-specific (CN) agency approvals for seamless deployment in hazardous plant zones and localized compliance frameworks.

Technical Specifications

Parameter Specification Details
Brand / Manufacturer Bently Nevada
Full Catalog Part Number 330701-00-26-10-11-CN
Product Line 3300 XL 11 mm Proximity Transducer System
Unthreaded Length Option (00) 0.0 inches (Fully threaded body configuration)
Overall Case Length Option (26) 2.6 inches total case length
Total Length Option (10) 1.0 meter (3.3 feet) integrated cable length
Connector / Cable Option (11) Miniature coaxial ClickLoc connector with protector, FluidLoc cable
Agency Approval Option (CN) Country Specific Approval (China CN)
Probe Case Thread 1/2-20 UNF standard thread
Probe DC Resistance (1.0m) 5.9 ± 0.5 Ω
Torque Limits (Case) Recommended: 15.2 N•m (133 in•lb) / Max: 45.2 N•m (400 in•lb)
Connector Torque Limits Finger tight recommended (Max: 0.565 N•m / 5 in•lb)
Minimum Bend Radius 25.4 mm (1.0 in)
Shipping Weight Approx. 0.17 kg (0.37 lbs)
Operating & Storage Temp -51°C to +177°C (-60°F to +351°F)
Pressure Sealing Viton® O-ring high-pressure sealing

Installation & Gap Calibration Guide

  • Mechanical Installation: Thread the 1/2-20 UNF probe body into the mounting bracket or housing. Tighten to the recommended torque of 15.2 N•m (133 in•lb), keeping within the maximum engagement depth of 0.750 inches.
  • Gap Adjustment: Mechanically set probe clearance until the paired 3300 XL Proximitor Sensor output registers proper gap voltage according to system calibration curves.
  • Connector Connection & Routing: Hand-tighten coaxial ClickLoc connectors (max 0.565 N•m), apply the connector protector over the joint, and observe the minimum bend radius limit of 25.4 mm (1.0 in).

Technical FAQs

Q1: What is the primary feature of the FluidLoc cable option (11)?
A1: The FluidLoc cable prevents oil and other liquids from leaking through the interior of the cable.

Q2: What is the recommended mounting torque for the 330701-00-26-10-11-CN probe?
A2: The recommended case torque is 15.2 N•m (133 in•lb), with a maximum limit of 45.2 N•m (400 in•lb).

Q3: What are the shipping weight and operating temperature specs for this model?
A3: It has a shipping weight of 0.17 kg (0.37 lbs) and operates from -51°C to +177°C (-60°F to +351°F).

Product Resources

📄 Download PDF
🏷️ Tags: 3300 XL 11 mm Probe Proximity Probe
