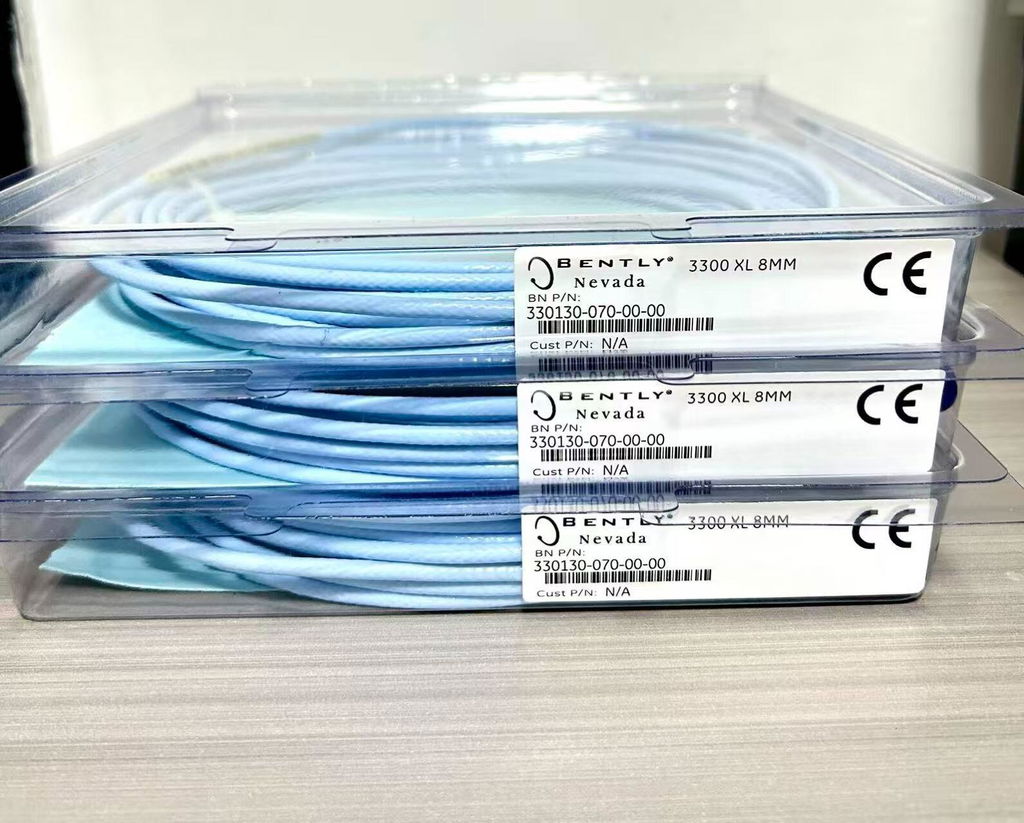

330130-070-00-00 Bently Nevada 7m Standard-Näherungskabel

Produktübersicht

Das 330130-070-00-00 ist ein echtes 7,0 Meter Standardverlängerungskabel, das für das Bently Nevada 3300 XL 8mm Proximity Transducer System entwickelt wurde. Mit einem leichten Gewicht von 34 g/m und einer Gesamtmasse von 0,204 kg überträgt dieses Hochleistungskabel kritische Wirbelstrom-Frequenzsignale von Näherungssonden zu Proximitor-Sensoren ohne Signalverlust. Es bildet eine wichtige Verbindung in kontinuierlichen Maschinenschutzsystemen zur Überwachung von Wellenvibrationen, radialer Position und Drehzahl bei großen Industrieanlagen wie Kraftwerksturbinen, Kompressorstationen und großen Motorbaugruppen.

Kerntechnische Vorteile

• Detaillierte Suffix-Logik-Aufschlüsselung:
  • -070: Legt eine präzise physikalische und elektrische Schleifenlänge von 7,0 Metern (22,9 Fuß) fest.
  • -00 (Erste): Konfiguriert das Standard-Koaxialkabelprofil ohne Metallpanzerung, um das Gewicht gering zu halten.
  • -00 (Zweite): Legt eine nicht zertifizierte, universelle Hardwareausführung fest, bei der keine speziellen Zulassungen für explosionsgefährdete Bereiche erforderlich sind.
• Abgestimmte 50-Ohm-Impedanz: Entwickelt, um Signalreflexionen und Basiskalibrierungsdrift über das gesamte 2 mm (80 mils) lineare Messspektrum zu eliminieren.
• Optimierte Kabelführung: Das ungepanzerte Design reduziert das Gewicht und den Querschnitt erheblich, ideal für saubere Installationen in speziellen Schaltschrankleitungen oder Anschlusskästen.
• Patentierte Strukturverbesserungen: Voll kompatibel mit Bently Nevadas hochfesten CableLoc- und TipLoc-Designstandards, die hohe Zugfestigkeit und mechanische Integrität an Anschlussstellen gewährleisten.

Technische Spezifikationen

Installations- & Wartungsanleitung

Sichere Stromversorgung und Isolation

Überprüfen Sie stets die vollständige Trennung der Stromversorgung zum Überwachungsrack, bevor Sie das Verlängerungskabel anschließen oder trennen. Die Handhabung aktiver Proximity-Sensor-Koaxialanschlüsse kann Spannungsspitzen verursachen, die die empfindliche Down-Loop-Proximitor-Schaltung beschädigen können.

Biegeradius-Management

Vermeiden Sie scharfe 90-Grad-Knicke oder das enge Zusammenlegen des Kabels. Halten Sie einen Mindestbiegeradius ein, um den inneren dielektrischen Kern vor Quetschungen zu schützen, die die Kabelkapazität verändern und zu falschen Schwingungsmessungen führen könnten.

Zugentlastung und Umgebungsführung

Verwenden Sie geeignete mechanische Zugentlastungsklemmen an Rohrleitungseinführungen, um Zugspannung an den Anschlussklemmen zu vermeiden. Führen Sie den Standardmantel fern von direkten Wärmequellen und vermeiden Sie Bereiche mit starker Turbinenölbelastung, sofern nicht starre, öldichte Steckerschutzvorrichtungen über den Sondenverbindungen installiert sind.

Technische Vorteile

• Universelle Systemkompatibilität: Lässt sich direkt mit allen Standard 3300 XL 8-mm-Näherungssensoren, Sendern und TSI-Schwingungsüberwachungsracks integrieren, ohne Neuberechnung.
• Stabiles Temperaturprofil: Entwickelt, um strenge elektrische Toleranzen über einen weiten industriellen Temperaturbereich von -40 °C bis +120 °C einzuhalten und temperaturbedingte Datenabweichungen zu vermeiden.
• Reduziertes strukturelles Lastprofil: Mit nur 0,204 kg für die gesamte 7-Meter-Länge minimiert dieses nicht gepanzerte Mantelprofil mechanische Belastungen und Ermüdung durch Hängen an Anschlussleisten von Verteilerdosen.

Technische FAQs

Q1: Wofür steht das doppelte "-00-00" Suffix bei diesem Modell?
A1: Die erste "00" steht für einen Standardkabelkörper ohne Panzerung. Die zweite "00" bezeichnet eine Standard-Industrieversion, die optionale Zertifizierungen für explosionsgefährdete Bereiche (wie ATEX/IECEx) auslässt, um eine kostengünstige Nutzung an nicht explosionsgefährdeten Orten zu ermöglichen.

Q2: Kann ich dieses 7,0 m lange Kabel kürzen oder verbinden, wenn es für meine Anordnung zu lang ist?
A2: Nein. Die Bently Nevada Näherungsinstrumentierung basiert auf einer festen, vorkalibrierten Gesamtsystemlänge (typischerweise 5,0 m oder 9,0 m). Das Schneiden des Kabels verändert dauerhaft den elektrischen Widerstand und die Kapazität, wodurch das Transducersystem unkalibriert wird.

Q3: Wofür werden die mitgelieferten Steckerschutzvorrichtungen verwendet?
A3: Die mitgelieferten Schutzvorrichtungen isolieren den Koaxialanschlusspunkt zwischen der Sondenleitung und dem Verlängerungskabel. Sie schützen die Schnittstelle vor mechanischen Zugkräften, Staubeintritt und versehentlichem Erdungskontakt innerhalb von Maschinengehäusen.
