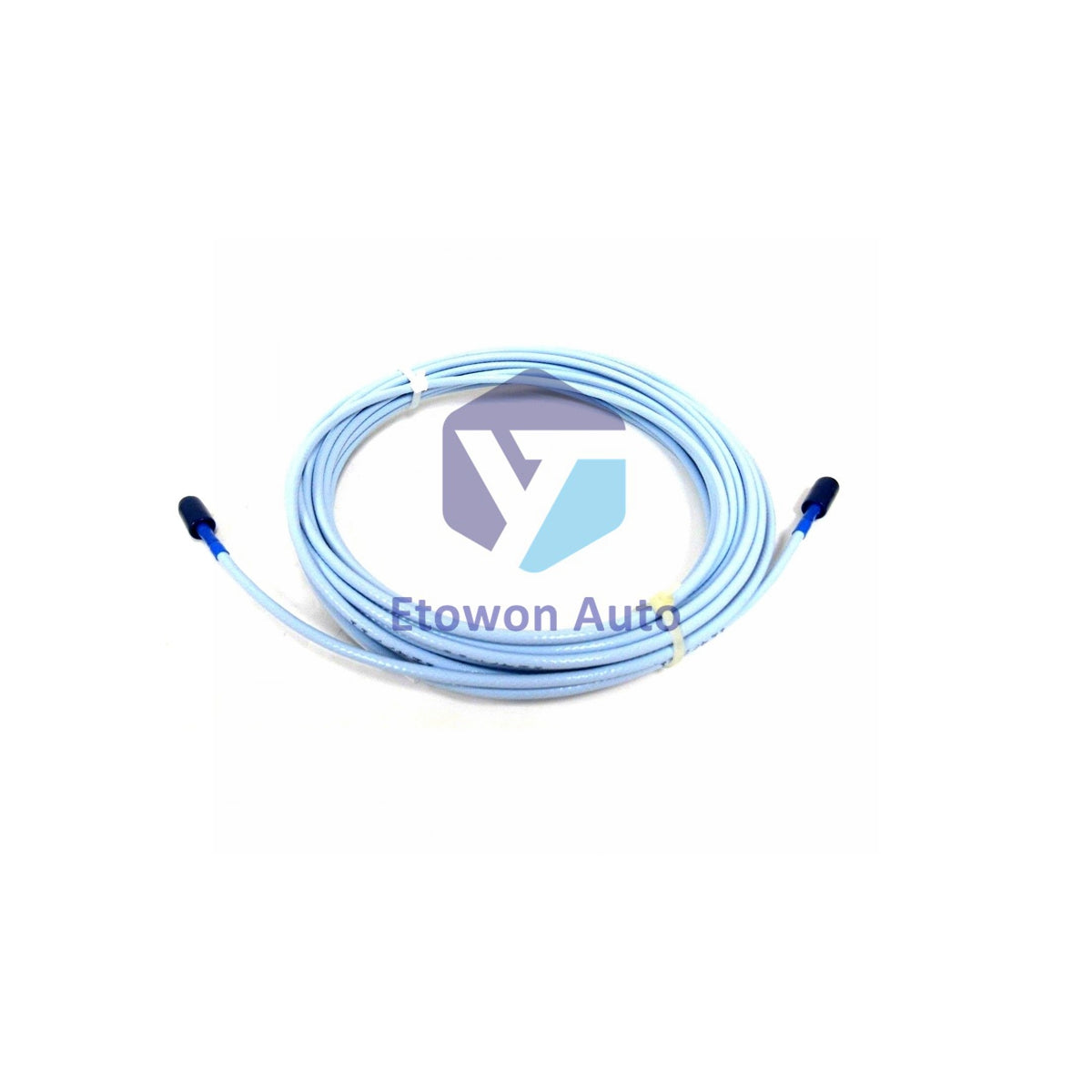

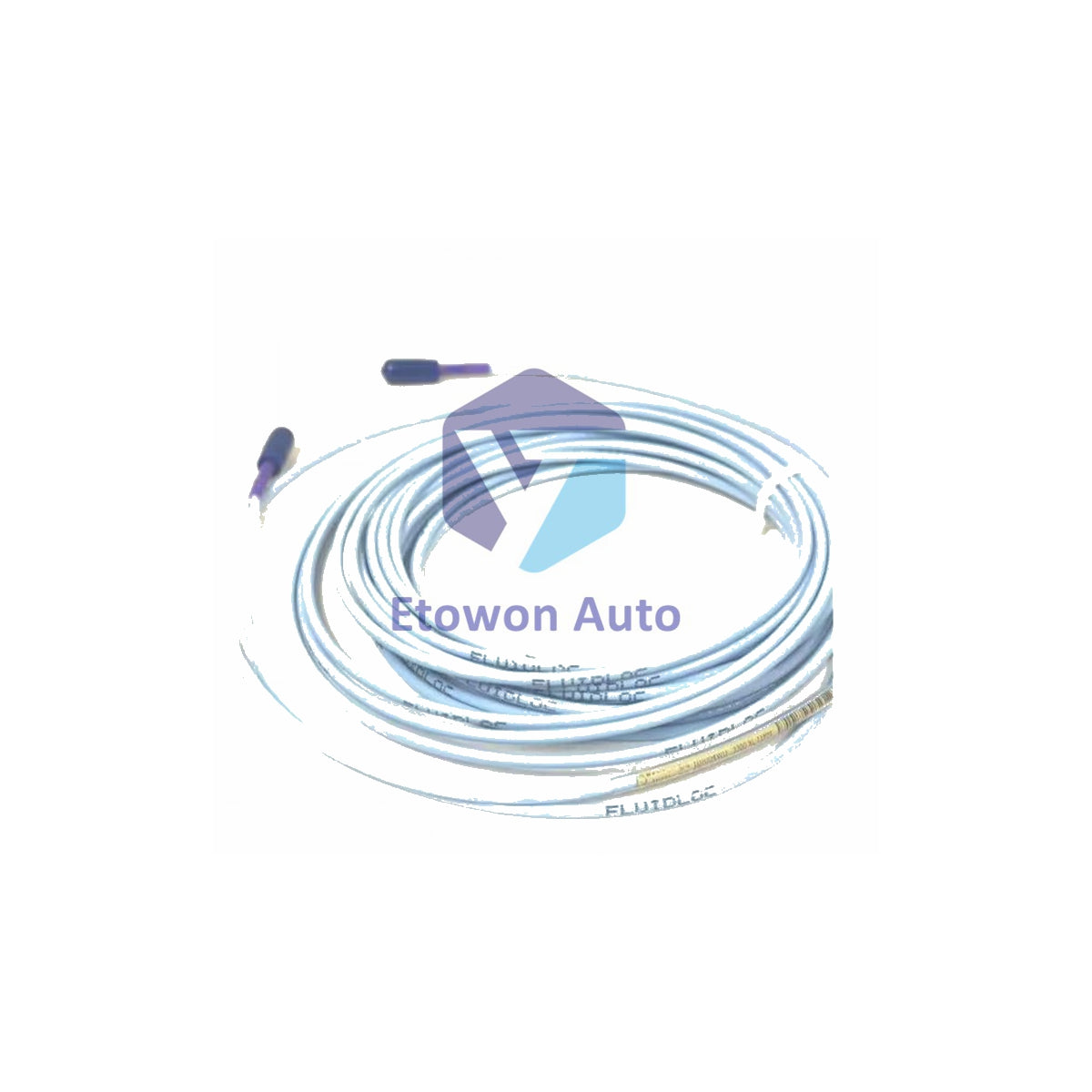

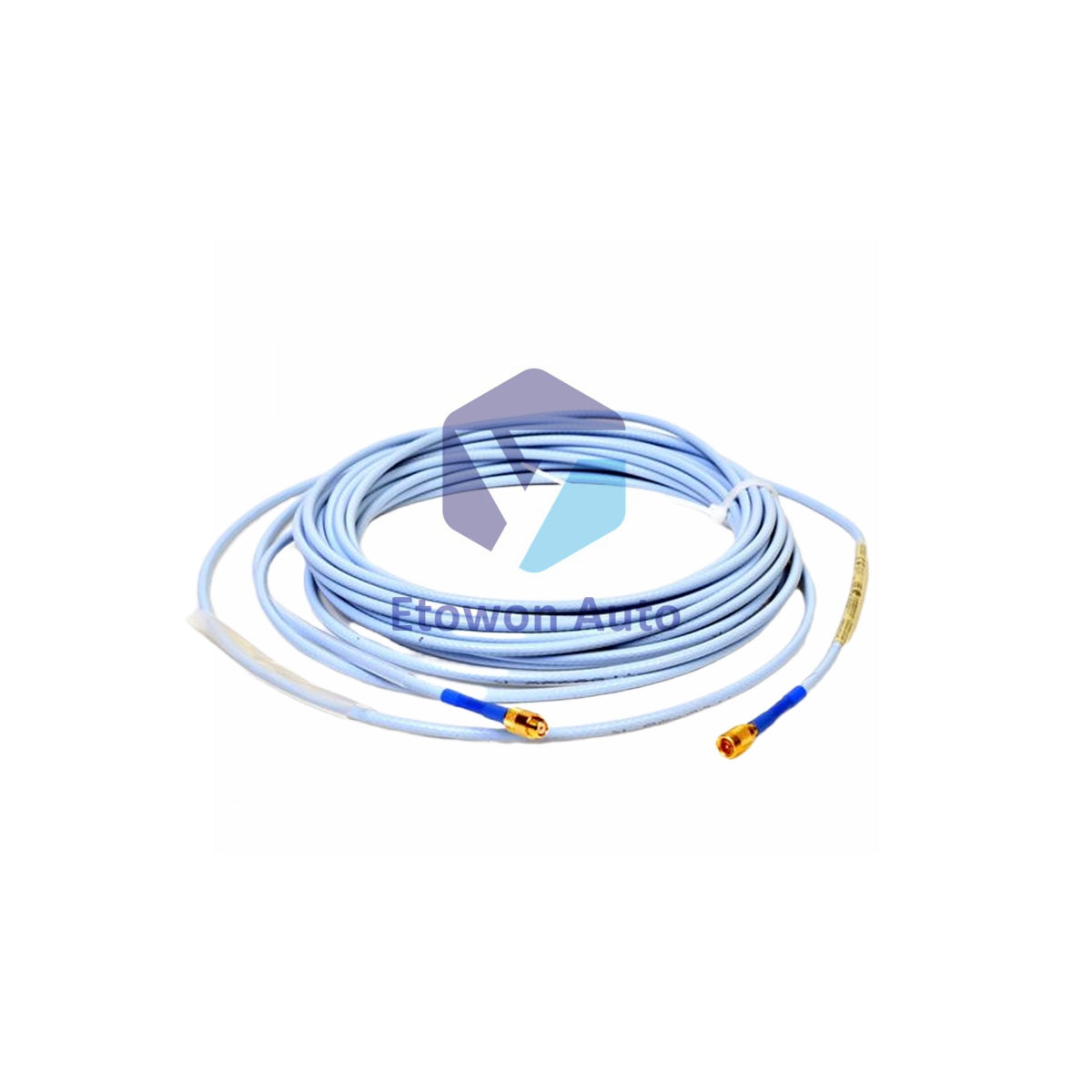

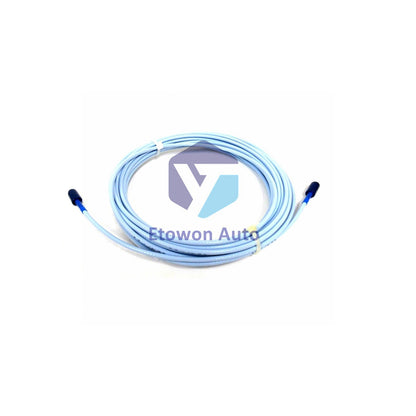

330130-040-00-CN Bently Nevada 4m Näherungssensorkabel

Produktübersicht

Das Bently Nevada 330130-040-00-CN ist ein hochwertiges Verlängerungskabel der 3300 XL Serie, entwickelt für den kritischen Maschinenschutz und industrielle Schwingungsüberwachungssysteme. Mit einer präzisen Länge von 4,0 Metern ist dieses Kabel mit hoher Integrität dafür ausgelegt, die Verbindung zwischen Näherungssonden und fortschrittlichen ClickLoc-Näherungstransduz sensors herzustellen. Es verfügt über verbesserte Strukturmaterialien und bietet überlegenen Schutz gegen starke elektromagnetische Störungen (EMI) und Übersprechen, was eine hochgenaue Signalübertragung ohne Verzerrung gewährleistet. Damit ist es ideal für anspruchsvolle Rotationsüberwachungsanwendungen in Öl-, Gas-, Energieerzeugungs- und Schwerindustrieanlagen geeignet.

Kerntechnische Vorteile

Hochabdeckende geschirmte Isolierung

Ausgestattet mit einem robusten Geflechtschirm mit 85 % Abdeckung, der einen 24 AWG verzinnten Kupferleiter umhüllt, eliminiert dieses Kabel effektiv Signalverschlechterungen und Störgeräusche, wodurch zuverlässige Spannungsverläufe selbst über komplexe Kabeltrassen erhalten bleiben.

Großer Betriebstemperaturbereich

Mit Hochleistungs-Fluorpolymer-Materialien isoliert, ist das Kabel für einen zuverlässigen Betrieb in einem breiten Temperaturbereich von -40°C bis 105°C ausgelegt. Dadurch widersteht es thermischen Belastungen in der Nähe von Hochtemperatur-Turbinengehäusen und rotierenden Maschinenblöcken.

Mechanische Widerstandsfähigkeit in Militärqualität

Für enge räumliche Verlegung und raue mechanische Beanspruchung ausgelegt, unterstützt das Kabel einen minimalen Biegeradius von 40 mm (8-fache des Außendurchmessers). Militärische Steckerschutzvorrichtungen schützen die empfindlichen Anschlussstellen vor mechanischem Abscheren während der Installation.

Technische Spezifikationen

Installation und Wartung

Koaxiale Ausrichtung und Steckverbinderkupplung

Beim Anschluss des 330130-040-00-CN an eine Näherungssonde oder einen Sender stellen Sie sicher, dass die ClickLoc vergoldeten Pins perfekt ausgerichtet sind, bevor Sie sie zusammendrücken. Vermeiden Sie ein Verdrehen des Kabelkerns während der Verbindung, um Belastungen der verzinnten Kupferlitzen zu verhindern.

Schutz gegen Eindringen und Umweltdichtung

Obwohl das Fluorpolymer-Gehäuse eine IP67-Bewertung aufweist, sollten alle Anschlussverbindungen in Bereichen mit hoher Feuchtigkeit oder Ölnebel mit selbstverschweißendem Silikonband umwickelt oder durch ölbeständige flexible Leitungen geschützt werden, um Flüssigkeitsansammlungen an den Kontakten zu verhindern.

Systemkalibrierungen und Längenbeschränkungen

Näherungssysteme sind präzise auf spezifische Gesamtelektrische Längen kalibriert (typischerweise 5 Meter oder 9 Meter Gesamtsystemlänge). Überprüfen Sie stets, ob das Hinzufügen dieser 4,0-Meter-Verlängerung den strukturellen Anforderungen Ihres Näherungssensormoduls für eine genaue Spaltmessung entspricht.

Technische Vorteile

Universelle 3300 XL-Kompatibilität

Dieses Verlängerungskabel ist nahtlos kompatibel mit den Standard-Näherungssystemen von Bently Nevada mit 8 mm und 11 mm. Es reduziert die Komplexität des Anlagenlagers, indem es ein standardisiertes, vielseitig einsetzbares Ersatzteil für mehrere Sensorsysteme bietet.

Stabile elektrische Impedanz

Das 24 AWG verzinnte Kupferkern-Layout liefert konstante interne Impedanzprofile. Dies ermöglicht eine saubere Übertragung hochfrequenter Wirbelstromsignale über die gesamte 4-Meter-Länge ohne Dämpfung oder künstliche Phasenverschiebungen.

Korrosionsbeständige verzinnte Litzen

Die verzinnte Außenschicht des Leiters verhindert Kupferoxidation, die durch feuchte Anlagenumgebungen verursacht wird. Dies gewährleistet über Jahre kontinuierlichen Geräteeinsatz einen niedrigen Widerstand an den Anschlussstellen.

Technische FAQs

Q1: Was bedeutet das Suffix "-CN" bei dieser spezifischen Bently Nevada Teilenummer?

A1: Das Suffix "-CN" zeigt an, dass diese Kabelkonfiguration länderspezifische behördliche Zulassungen und Compliance-Dokumente enthält, die für den Import und die Installation von Industriehardware in der Region erforderlich sind.

Q2: Kann ich zwei 4-Meter-Kabel zusammenfügen, um eine 8-Meter-Verlängerung zu erstellen?

A2: Nein, das Schneiden oder Verbinden von Verlängerungskabeln wird dringend abgeraten. Das Verändern der kalibrierten Länge ändert die Gesamtimpedanz des Systems, was zu erheblichen Fehlern bei der Sensorlücke und der Schwingungsverfolgung führt.

Q3: Ist für dieses Kabel 330130-040-00-CN ein Ursprungszeugnis verfügbar?

A3: Ja, ein offizielles Ursprungszeugnis kann auf Anfrage während der Auftragsbearbeitung ausgestellt werden. Bitte überprüfen Sie Ihre spezifischen Compliance-Anforderungen mit unserem technischen Vertriebsteam vor dem Versand.
