330104-03-12-50-02-05

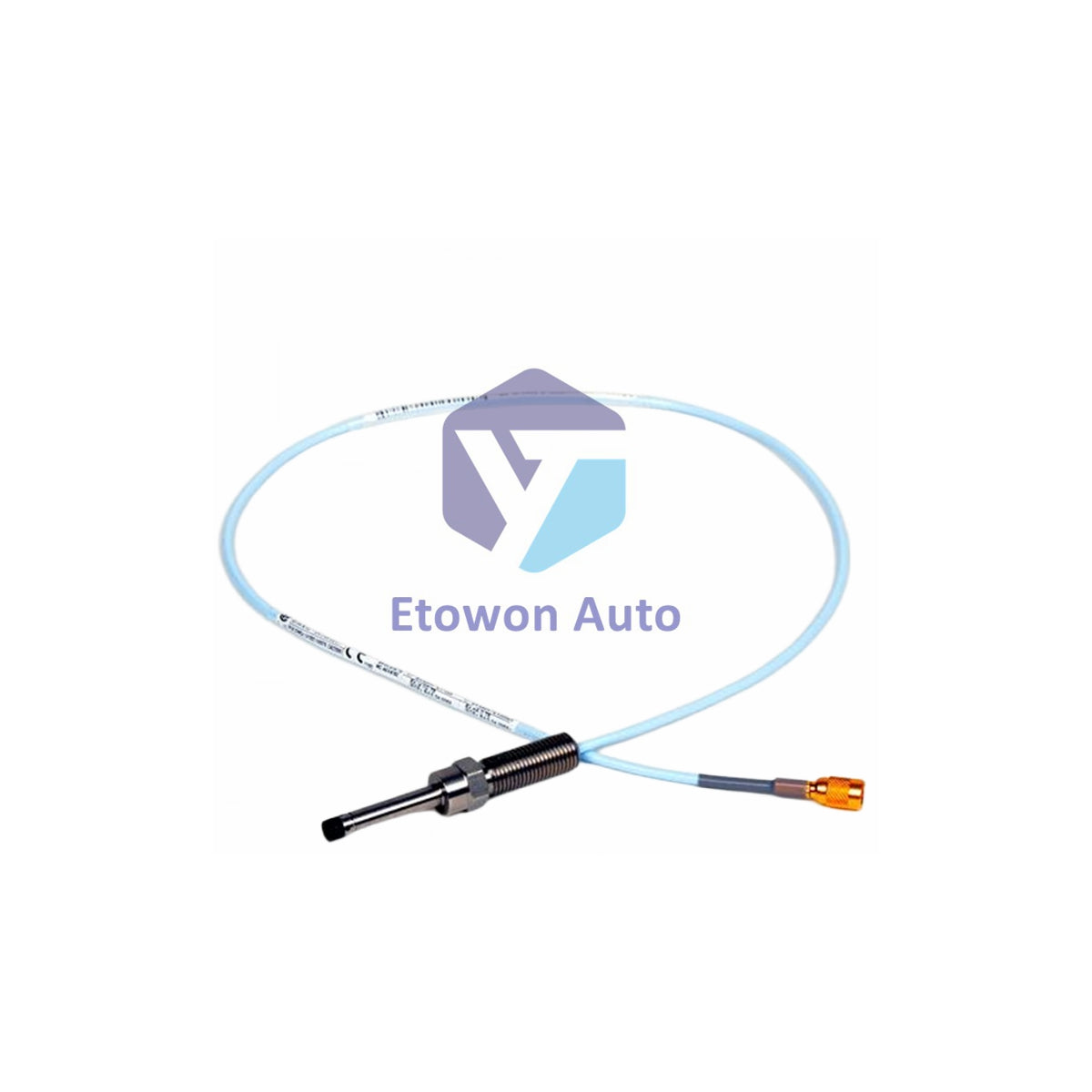

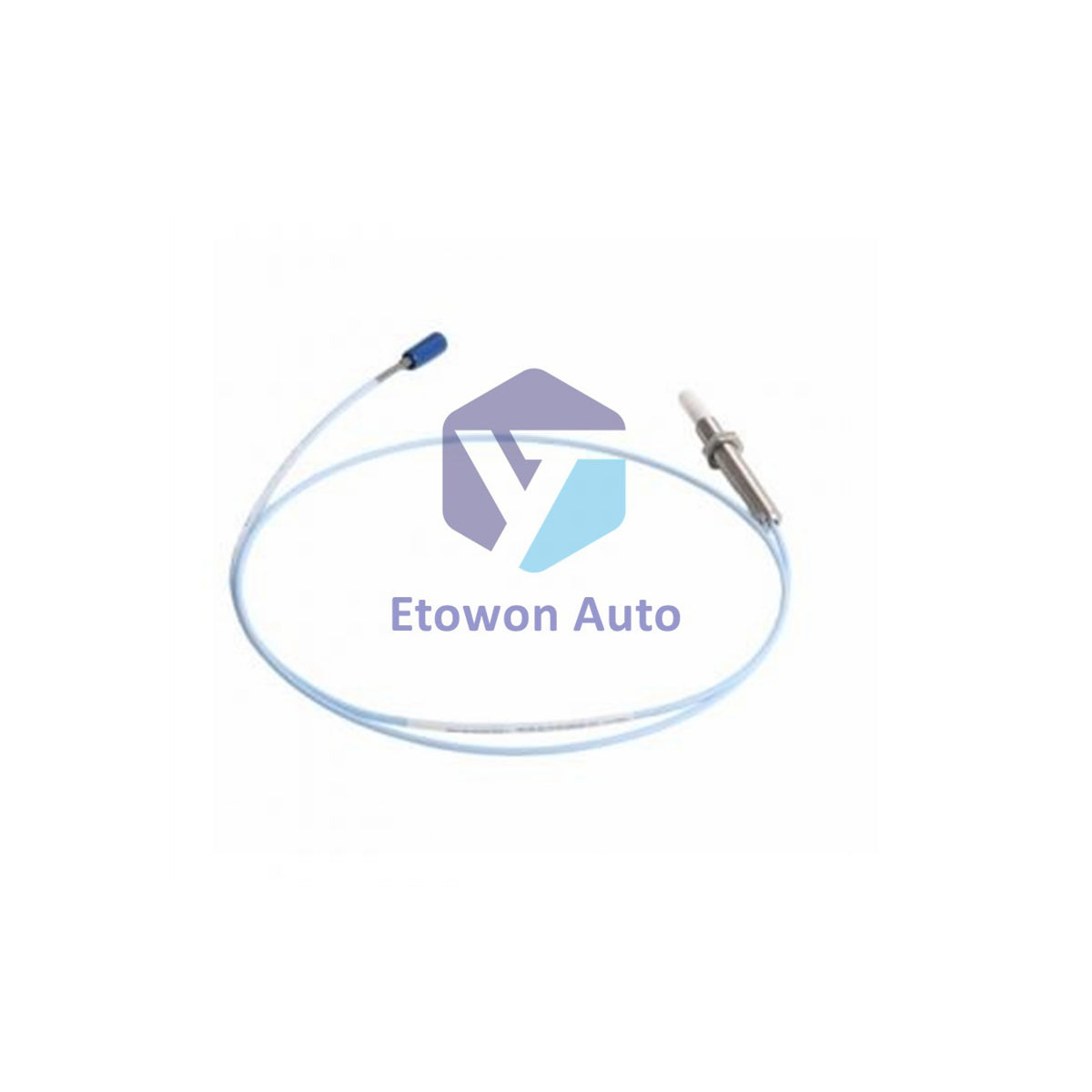

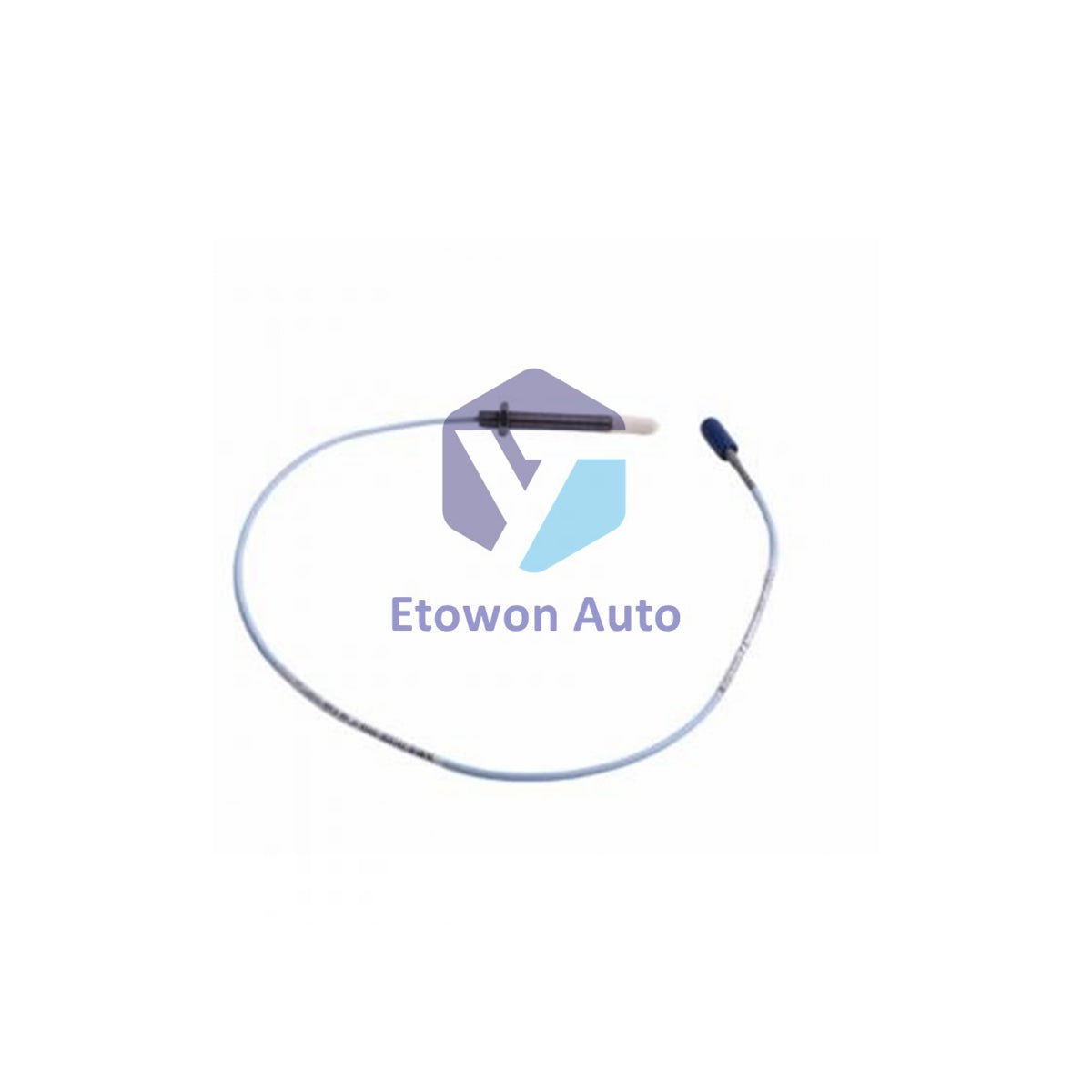

330104-03-12-50-02-05 3300 XL 8mm Probe 5m Bently Nevada

Auf Lager (19 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330104-03-12-50-02-05

  • Product Type: 3300 XL 8 mm Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 323g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Bently Nevada 330104-03-12-50-02-05 3300 XL 8mm Proximity Probe

Product Overview

Bently Nevada 330104-03-12-50-02-05 is a 3300 XL 8mm proximity probe with M10x1 armored thread. Features 30mm unthreaded length and 120mm overall case length. 5.0 meter total length for use with 5 meter Proximitor sensor only. Miniature coaxial ClickLoc connector. CSA, ATEX, and IECEx certified for hazardous locations.

Model Number Decoder

Position Code Meaning
1 3 330104 3300 XL 8mm Probe, M10x1 thread, with armor
4 5 03 Unthreaded Length 30mm
6 7 12 Overall Case Length 120mm
8 9 50 Total Length 5.0 meters
10 11 02 Miniature coaxial ClickLoc connector, standard cable
12 13 05 CSA, ATEX, IECEx approvals

Technical Specifications

Parameter Value
Brand Bently Nevada
Model 330104-03-12-50-02-05
Type 3300 XL 8mm Proximity Probe
Thread M10x1 armored
Unthreaded Length 30mm
Case Length 120mm
Total Length 5.0 meters
Connector Miniature coaxial ClickLoc
Tip Material Polyphenylene sulfide (PPS)
Case Material AISI 303/304 SST
Max Thread Engagement 15 mm
DC Resistance 8.73 Ω ±0.50 (5.0m)
Linear Range 2 mm (80 mils)
Sensitivity 7.87 V/mm (200 mV/mil) ±5%
Operating Temp Standard 52°C to +177°C
Relative Humidity ≤3% change at 93% RH
Hazardous Area ATEX Zone 0, Class I Div 2
Field Wiring Max Length 305 m (1,000 ft)
Field Wiring Gauge 16 24 AWG
Weight 323 g/m (11.4 oz)

Installation

Mount probe with M10x1 threaded case. Maximum thread engagement 15mm. Recommended gap for radial vibration is 9 VDC (1.27mm / 50 mils). Use 3 conductor shielded triad cable for field wiring. Maximum field wiring length 305 meters between Proximitor and monitor. Wire size 0.2 to 1.5 mm² (16 to 24 AWG). 5 meter probe requires 5 meter Proximitor sensor only.

Features

Armored M10x1 thread for mechanical protection. TipLoc molding provides 330N pull strength. CableLoc design secures cable to probe body. FluidLoc option prevents oil and liquid leakage. PPS tip with thicker coil encapsulation. CSA, ATEX, and IECEx certified. AISI 303/304 stainless steel case. Viton O ring pressure seal.

FAQ

Q1: What Proximitor sensor is required for this 5.0m probe?
A1: 5 meter probes are designed for use with the 5 meter Proximitor sensor only. Do not pair with 9 meter sensors.

Q2: What is the recommended gap setting for radial vibration?
A2: 9 VDC equals approximately 1.27mm (50 mils) for optimal linear range in radial vibration monitoring.

Q3: What is the DC resistance for 5.0m probe?
A3: 8.73 Ω ±0.50 measured from center conductor to outer conductor.
