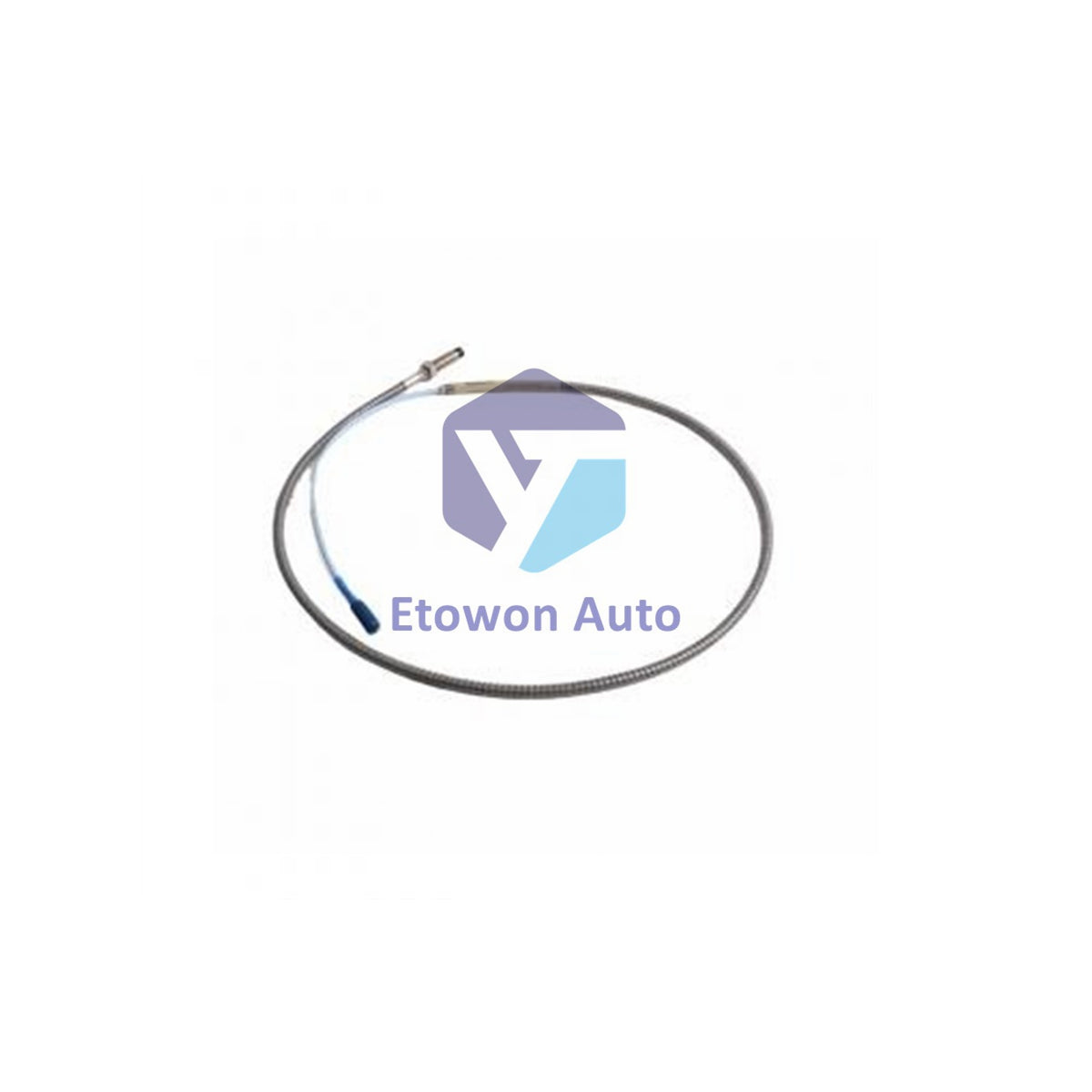

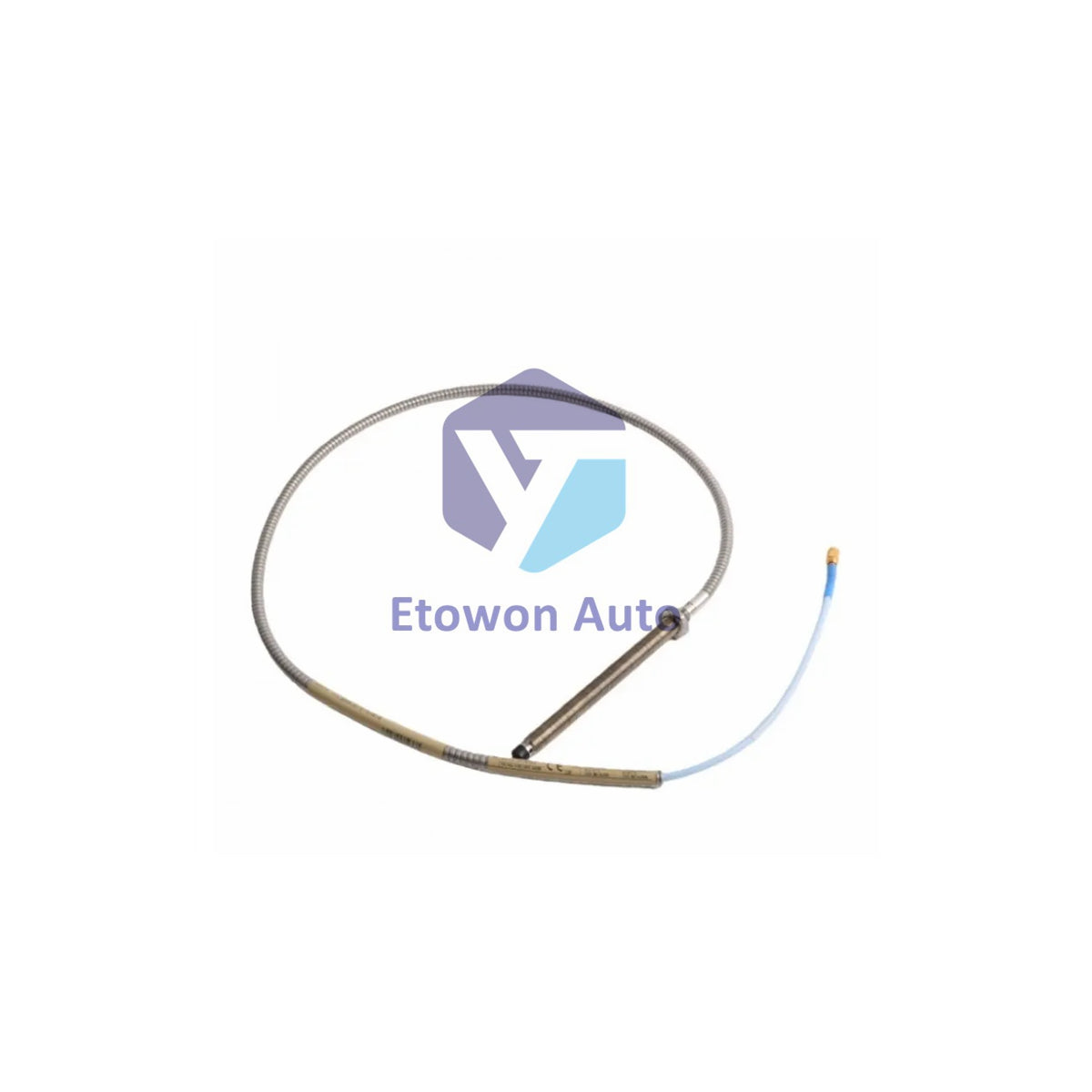

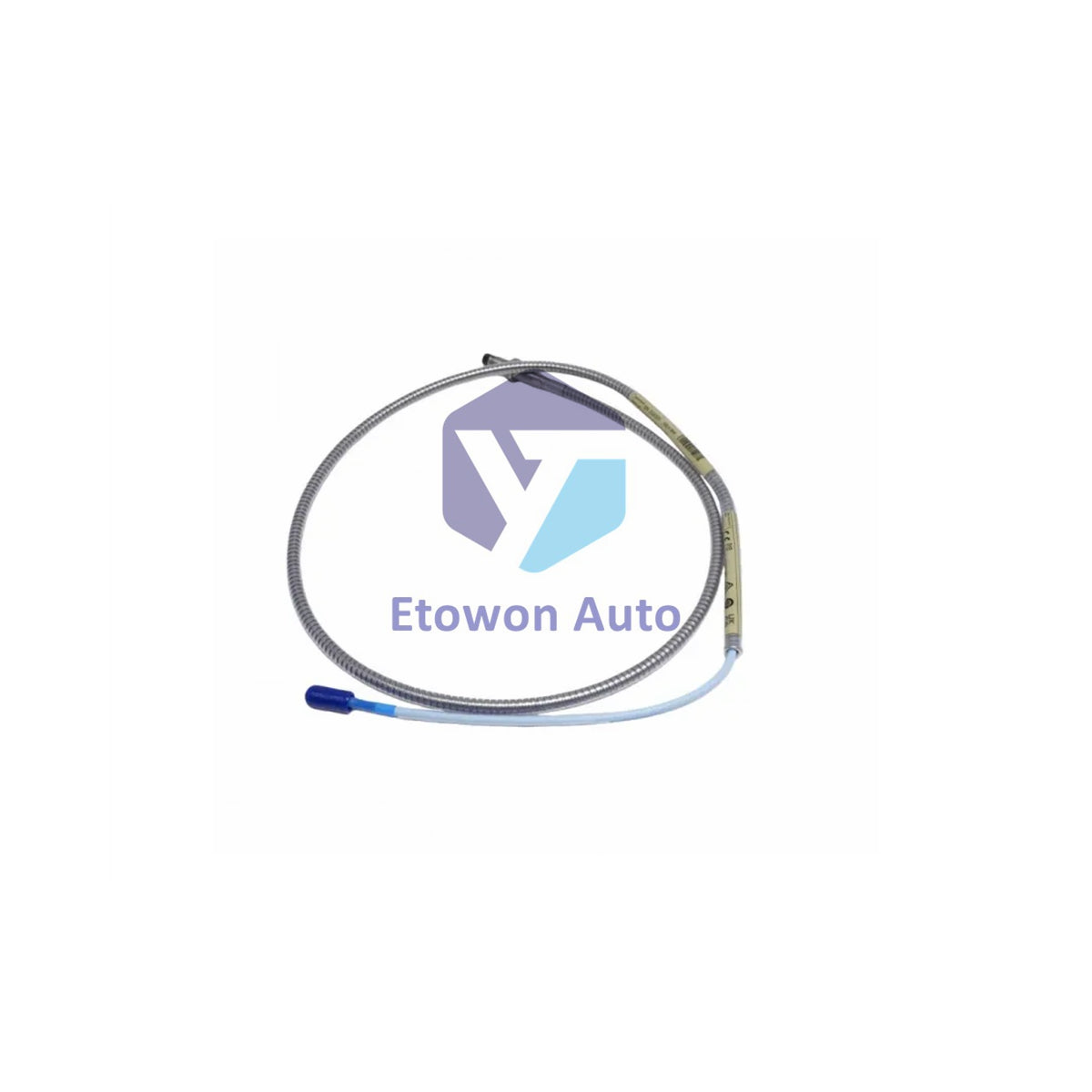

330104-00-03-10-02-00 Bently Nevada | 3300 XL 8mm Probe

Nur noch 7 Stück verfügbar

  • Manufacturer: Bently Nevada

  • Product No.: 330104-00-03-10-02-00

  • Product Type: Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 120g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Bently Nevada 330104-00-03-10-02-00 is a 3300 XL 8mm Proximity Probe designed for precision vibration and position monitoring of rotating machinery. This rugged probe features a PPS tip, AISI 303/304 stainless steel case with M10 x 1 thread, and 1.0m armored cable with ClickLoc connector. It delivers reliable performance in turbine, compressor, and pump applications.

Suffix Configuration

Suffix Description
00 Unthreaded length: 0 mm
03 Overall case length: 30 mm
10 Total cable length: 1.0 m (3.3 ft)
02 ClickLoc connector, standard cable
00 No agency approvals required

Technical Specifications

Parameter Value
Part Number 330104-00-03-10-02-00
Model 3300 XL 8mm Proximity Probe
Thread Size M10 x 1
Tip Material Polyphenylene Sulfide (PPS)
Case Material AISI 303/304 Stainless Steel
Unthreaded Length 0 mm
Case Length 30 mm
Cable Length 1.0 m (3.3 ft)
Connector Type ClickLoc Miniature Coaxial
Probe DC Resistance 7.59Ω ± 0.50Ω (1.0m)
Seal Material Viton® O-ring
Supply Voltage -17.5 to -26 Vdc
Supply Sensitivity < 2mV per volt change
Output Resistance 50Ω
Weight Approx. 0.12 kg (0.26 lbs)
Country of Origin USA

Installation Guide

Thread the probe into the mounting hole with M10 x 1 thread. Gap the probe at 1.27 mm (50 mils) to AISI 4140 steel target for optimal linear range. Connect the ClickLoc connector with finger-tight torque. Ensure the armored cable maintains minimum bend radius. Verify probe DC resistance of 7.59Ω ± 0.50Ω before system start-up.

Engineering Advantages

This probe delivers precision measurement with the 3300 XL platform. The PPS tip provides excellent chemical resistance. Viton O-ring seals differential pressure up to rated limits. Armored cable protects against mechanical damage in harsh environments. At just 0.12 kg, it minimizes mechanical loading on rotating machinery.

Technical FAQs

Q1: What do the suffix codes mean?
A1: 00=unthreaded 0mm, 03=case 30mm, 10=cable 1.0m, 02=ClickLoc connector, 00=no approvals.

Q2: Target material and gap?
A2: Calibrated to AISI 4140 steel target. Recommended gap is 1.27 mm (50 mils) for optimal linear range.

Q3: Supply voltage requirements?
A3: -17.5 to -26 Vdc. For barrier installations, use -23 to -26 Vdc to maintain full linear range.
