330101-00-60-05-02-05

330101-00-60-05-02-05 Bently Nevada 8mm Probe 3/8-24 UNF

Auf Lager (16 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330101-00-60-05-02-05

  • Product Type: 8 mm Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 320g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

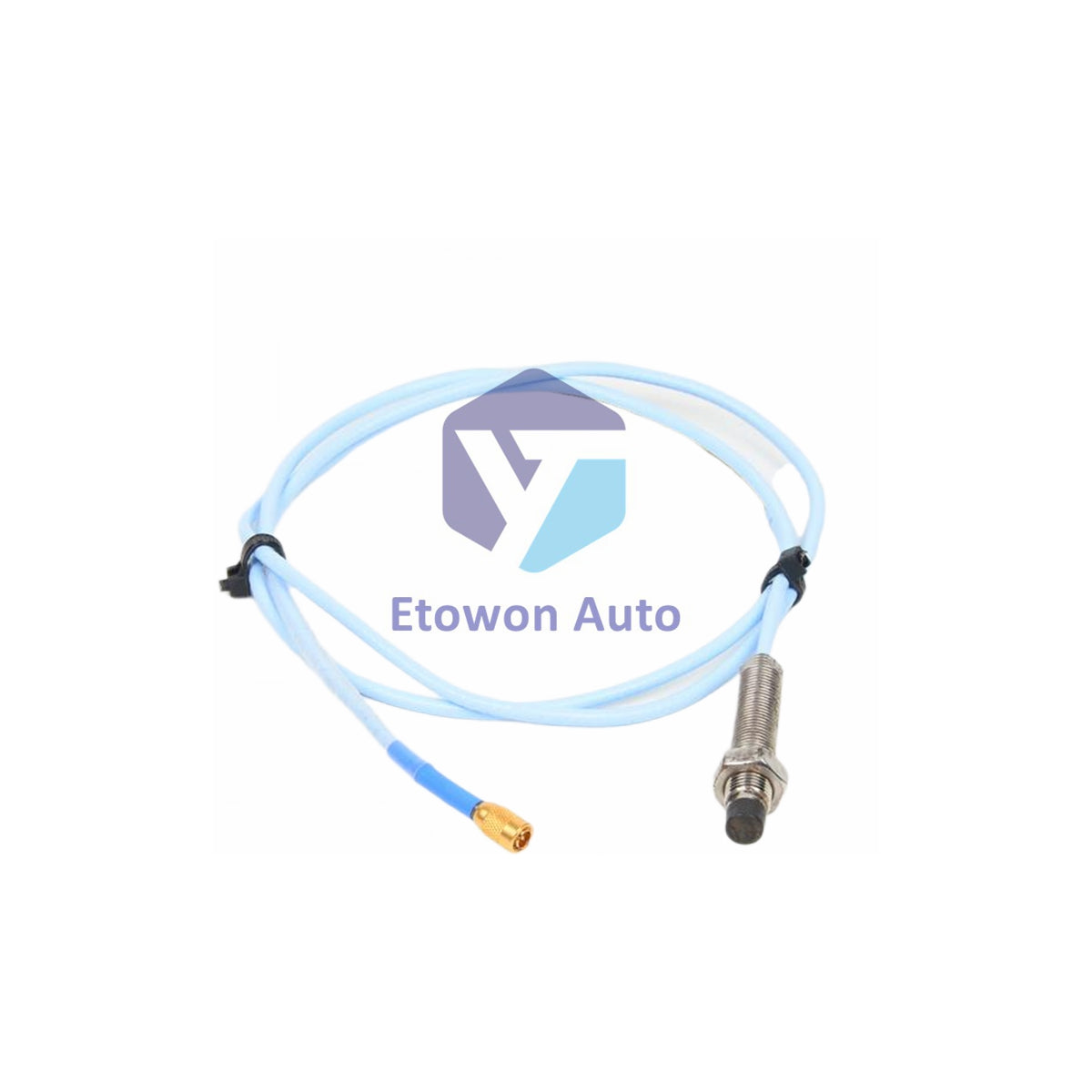

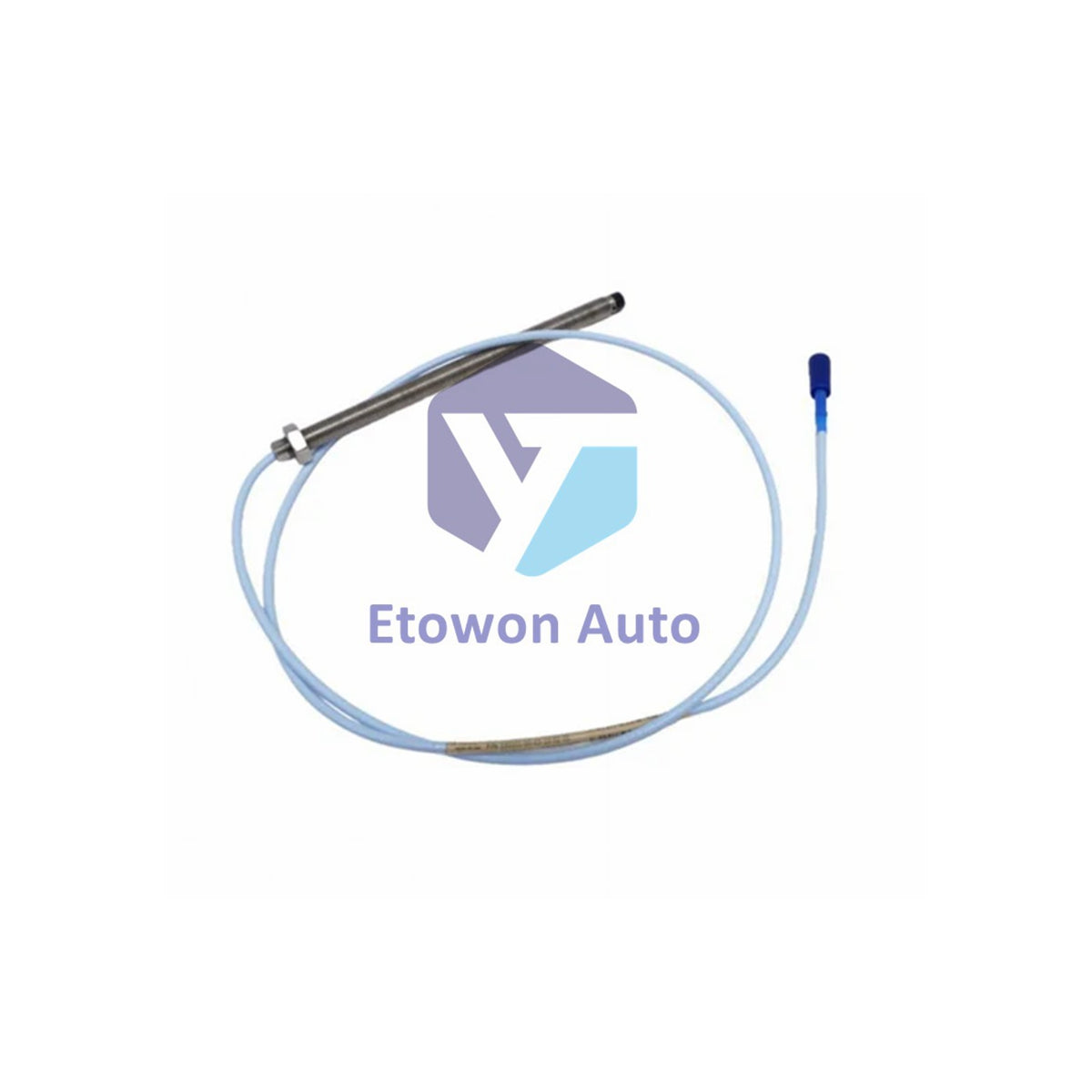

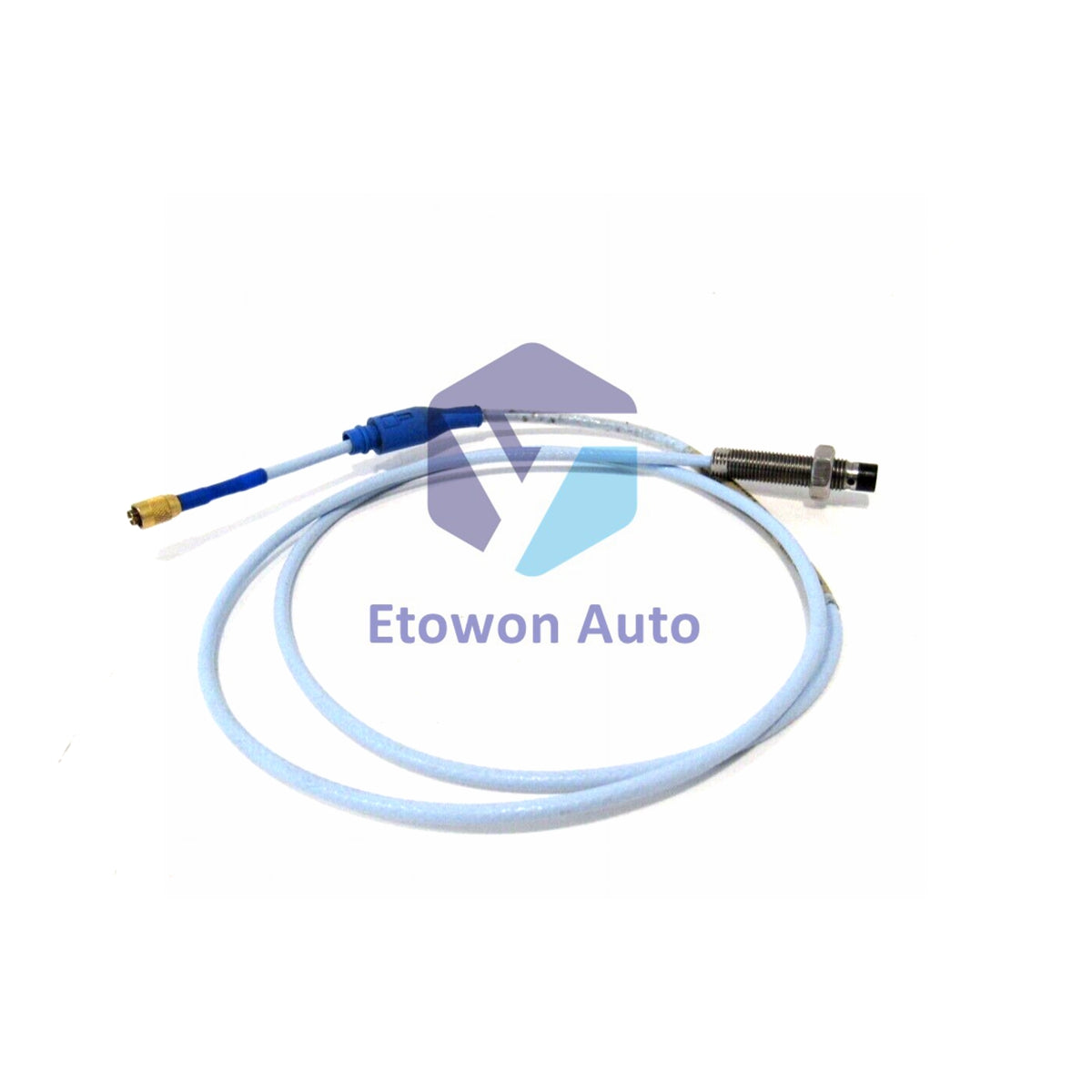

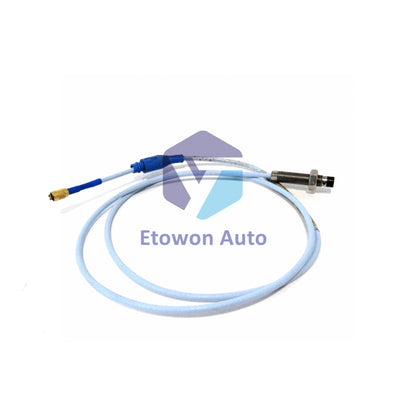

Bently Nevada 330101-00-60-05-02-05 3300 XL 8mm Probe

Bently Nevada 330101-00-60-05-02-05 is a 3300 XL 8mm proximity probe with 3/8-24 UNF thread without armor. Features 6.0 inch overall case length and 0.5 meter total length. Includes ClickLoc connector with standard cable and multiple agency approvals. Weight: 0.32 kg (0.71 lbs).

Technical Specifications

Parameter Specification
Manufacturer Bently Nevada
Model 330101-00-60-05-02-05
Probe Type 3300 XL 8mm Probe, 3/8-24 UNF thread, without armor
Unthreaded Length 0.0 inch
Overall Case Length 6.0 inches
Total Length 0.5 meter (1.6 feet)
Connector Type Miniature coaxial ClickLoc, standard cable
Thread Size 3/8-24 UNF
Agency Approval CSA, ATEX, IECEx (Option 05)
Probe DC Resistance (0.5m) 7.45 ± 0.50 ohms
Linear Range 2 mm (80 mils) from 0.25 to 2.3 mm
Recommended Gap for Radial Vibration -9 Vdc (1.27 mm / 50 mils)
Incremental Scale Factor (0.5m System) 7.87 V/mm (200 mV/mil) ±5%
Deviation from Best Fit Line Less than ±0.025 mm (±1 mil)
Probe Tip Material Polyphenylene sulfide (PPS)
Probe Case Material AISI 303 or 304 stainless steel
Operating Temperature (Standard) -52°C to +177°C (-62°F to +350°F)
Extension Cable Capacitance 69.9 pF/m (21.3 pF/ft) typical
Maximum Field Wiring Length 305 meters (1,000 feet)
Humidity Tolerance 93% RH per IEC 68-2-3, less than 3% ASF change
Weight 0.32 kg (0.71 lbs)
Origin Made in U.S.A.

Configuration Breakdown

Code Description
00 0.0 inch unthreaded length
60 6.0 inch overall case length
05 0.5 meter total length
02 ClickLoc connector, standard cable
05 CSA, ATEX, IECEx approvals

Key Features

  • 6.0 inch overall case length for deep mounting applications
  • 0.5 meter total length for flexible installation
  • Patented TipLoc molding for robust bond between probe tip and body
  • Patented CableLoc design provides 330 N (75 lbf) pull strength
  • 8mm PPS probe tip with thicker encapsulation for rugged durability
  • CSA, ATEX, and IECEx approvals for hazardous area operation
  • 93% humidity tolerance with less than 3% ASF drift
  • Made in U.S.A. with Certificate of Origin available

Installation Guidelines (Field Engineer Notes)

Gap Setting: Recommended radial gap is -9 Vdc at 1.27 mm (50 mils). Linear range begins at 0.25 mm (10 mils) from target.

Field Wiring: Use 3-conductor shielded triad cable (16-24 AWG) with tinned wiring. Maximum length is 305 meters (1,000 feet) between Proximitor Sensor and monitor.

Probe Case Torque: Recommended torque for 3/8-24 UNF is 5.1 N·m (45 in·lb). Maximum 7.3 N·m (65 in·lb).

Temperature Warning: Exposing the probe to temperatures below -34°C (-30°F) may cause premature failure of the pressure seal.

Connector Torque: Finger tight maximum. Do not exceed 0.56 N·m (5 in·lb).

FAQs

Q1. What is the advantage of the 6.0 inch case length?
A1. The 6.0 inch overall case length allows deep mounting in applications where standard length probes cannot reach the target, ideal for large machinery and thick housing walls.

Q2. What approvals does Option 05 include?
A2. Option 05 provides multiple agency approvals including CSA, ATEX, and IECEx for hazardous area operation worldwide.

Q3. What is the pull strength of the CableLoc design?
A3. The patented CableLoc design provides 330 N (75 lbf) pull strength to securely attach the probe cable and probe tip.
