330101-00-12-10-01-05 Bently Nevada Sonde 3/8-24 UNF Gewinde

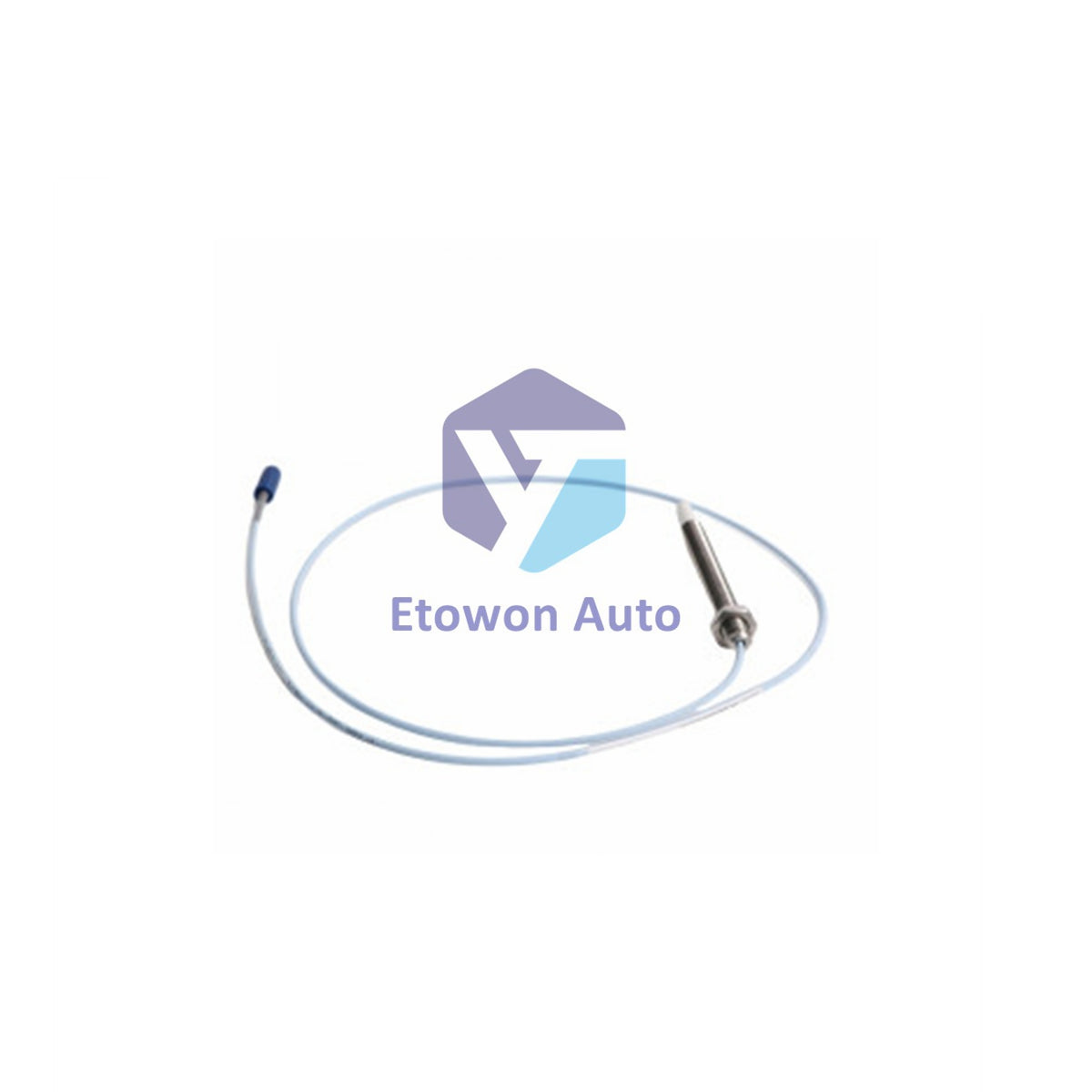

Bently Nevada 330101-00-12-10-01-05 3300 XL 8mm Sonde

Bently Nevada 330101-00-12-10-01-05 ist eine 3300 XL 8mm Sonde mit 3/8-24 UNF Gewinde, ohne Panzerung. Merkmale: 1,2 Zoll Gesamtlänge des Gehäuses, 1,0 Meter Gesamtlänge und Miniatur-Koaxial ClickLoc-Stecker mit Steckerschutz. Zulassungen: CSA, ATEX und IECEx. Gewicht: 0,32 kg (0,71 lbs).

Technische Spezifikationen

Spezifikationen des Verlängerungskabels

Hauptmerkmale

• Patentierte TipLoc-Formungsmethode sorgt für eine robuste Verbindung zwischen Sondenspitze und Gehäuse
• Patentiertes CableLoc-Design bietet eine Zugfestigkeit von 330 N (75 lbf)
• Optionale FluidLoc-Kabeloption verhindert Öl- und Flüssigkeitsaustritt durch das Kabelinnere
• Dicke Einkapselung der Sonde-Spule in geformtem PPS-Kunststoff für Robustheit
• Das Gehäuse der Sonde mit größerem Durchmesser bietet ein stärkeres, robusteres Gehäuse
• 8-mm-Sonden empfohlen für optimale Robustheit gegen mechanische Beanspruchung
• Hergestellt in den USA mit verfügbarer Ursprungsbescheinigung

Installationsrichtlinien

Sondengehäuse-Drehmoment: Maximal zulässiges Drehmoment für 3/8-24 UNF Sondengehäuse beträgt 7,3 N·m (65 in·lb). Empfohlenes Drehmoment ist 5,1 N·m (45 in·lb).

Steckverbinder-Drehmoment: Maximal handfest. Nicht mehr als 0,56 N·m (5 in·lb) überschreiten.

Minimaler Biegeradius: 25,4 mm (1,0 Zoll) mit oder ohne Edelstahlpanzerung.

Spalteinstellung: Empfohlene Spalteinstellung für radiale Vibrationen ist -9 Vdc, etwa 1,27 mm (50 mils). Der lineare Bereich beginnt bei etwa 0,25 mm (10 mils) vom Ziel.

Feldverdrahtung: 16 bis 24 AWG empfohlen. Verwenden Sie 3-adriges geschirmtes Triad-Kabel mit verzinnter Feldverdrahtung. Maximale Länge von 305 Metern (1.000 Fuß) zwischen Proximitor Sensor und Monitor.

Temperaturhinweis: Das Aussetzen der Sonde an Temperaturen unter -34 °C (-30 °F) kann zu einem vorzeitigen Versagen der Druckdichtung führen.

Häufig gestellte Fragen

Q1. Was ist der Vorteil von 8-mm-Sonden gegenüber kleineren Größen?
A1. 8-mm-Sonden bieten eine dickere Einkapselung der Sonde-Spule in geformtem PPS-Kunststoff, was zu einer robusteren Sonde führt. Der größere Durchmesser des Sondenkörpers bietet außerdem einen stärkeren, widerstandsfähigeren Schutz gegen mechanische Beanspruchung.

Q2. Wie groß ist die maximale Feldverdrahtungsentfernung vom Proximitor Sensor zum Monitor?
A2. Die maximale Länge beträgt 305 Meter (1.000 Fuß) zwischen dem 3300 XL Proximitor Sensor und dem Monitor. Die Frequenzantwort variiert bei längeren Kabellängen.

Q3. Werden die Sonden vor dem Versand auf Druck geprüft?
A3. Nein. Die Sonden werden vor dem Versand nicht auf Druck geprüft. Das Dichtungsmaterial besteht aus einem Viton-O-Ring. Wenden Sie sich an die Abteilung für kundenspezifische Konstruktionen, wenn für Ihre Anwendung eine Druckdichtheitsprüfung erforderlich ist.
