24701-28-05-20-024-03-02 Bently Nevada 3300 XL 8mm Sensorgehäuse

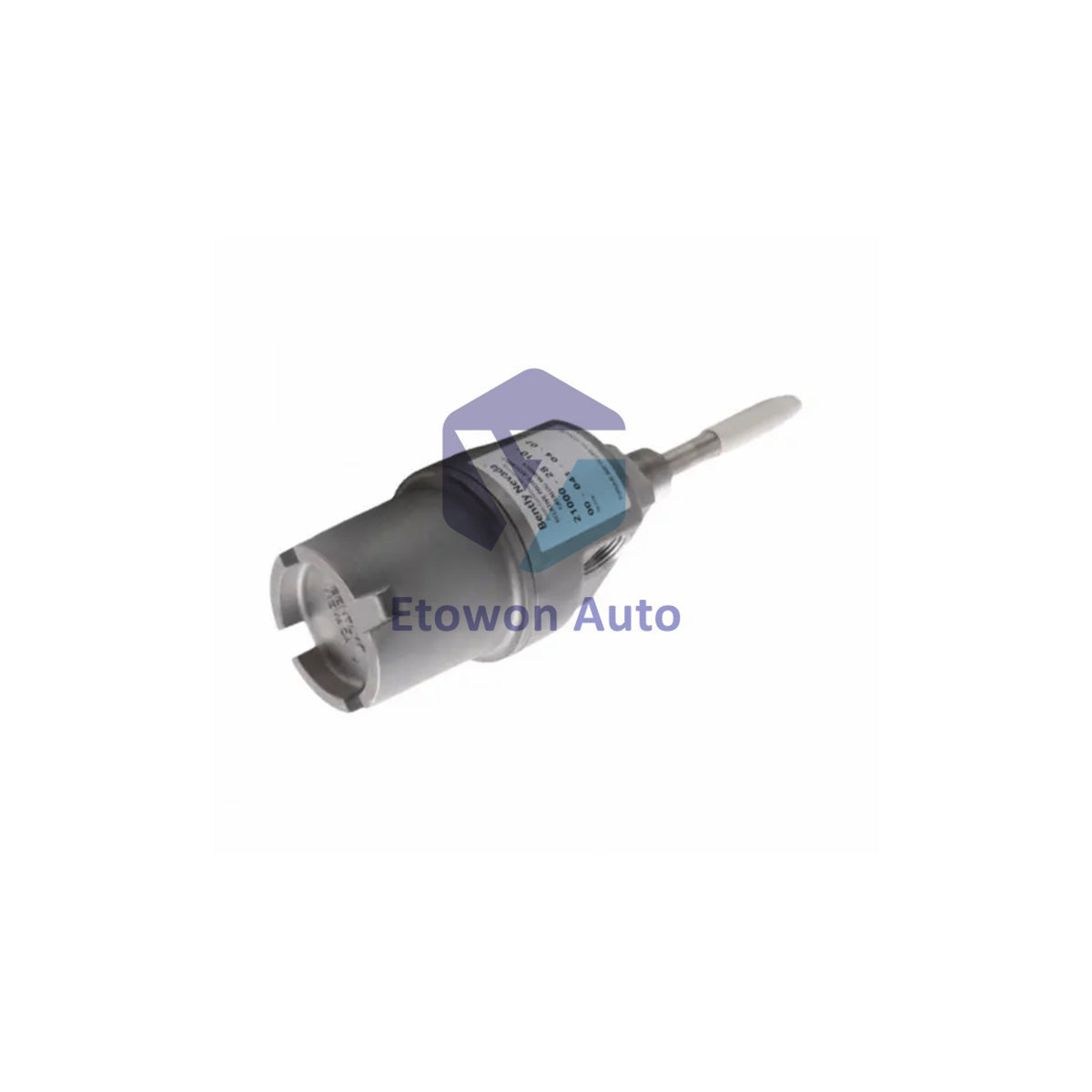

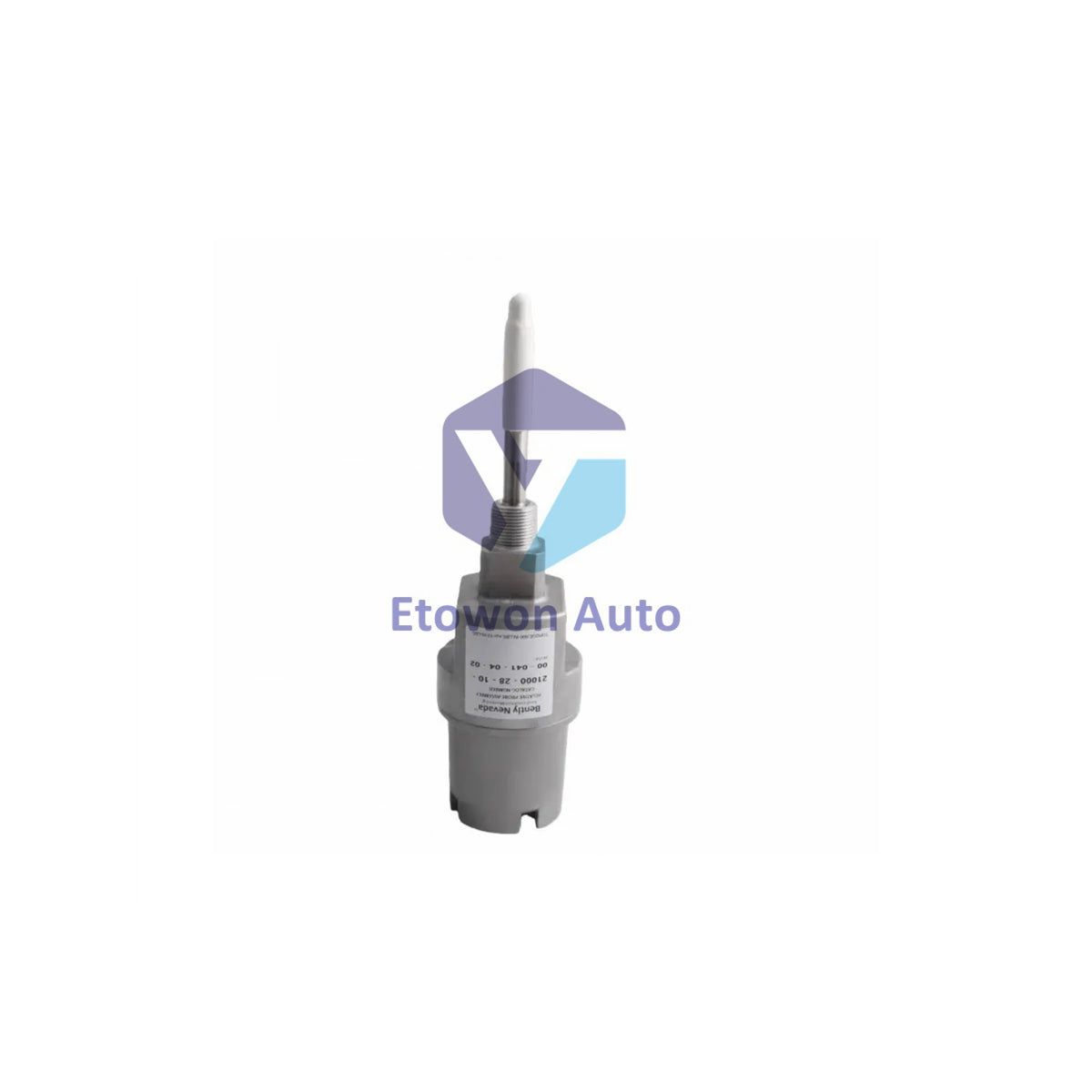

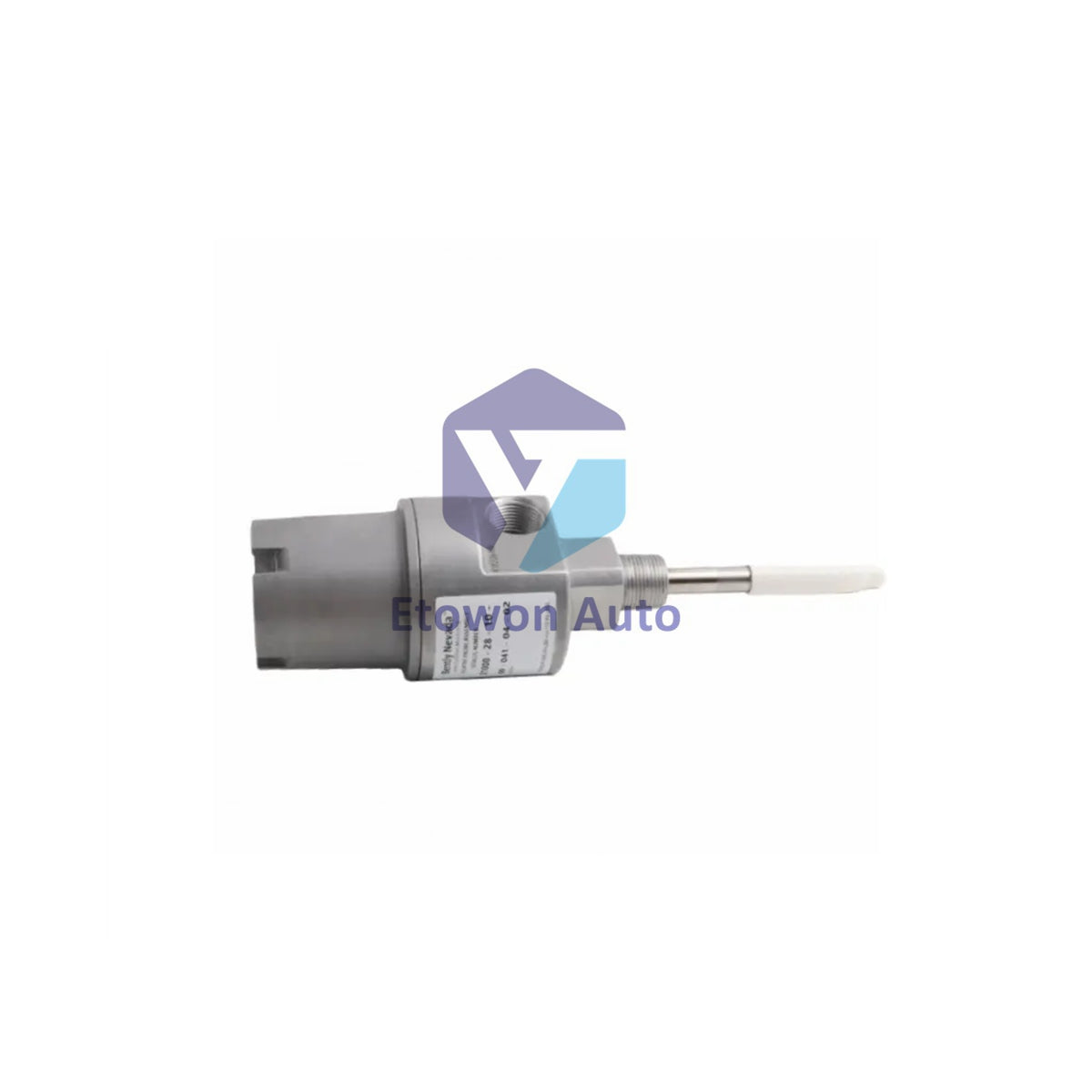

Bently Nevada 24701-28-05-20-024-03-02 Näherungssonden-Gehäusebaugruppe

Die Baugruppe dient als robustes, umweltabschirmendes Gehäuse, das eine rückseitig montierte Näherungssonde unter rauen industriellen Prozessbedingungen schützt. Durch die Verwendung eines robusten, explosionsgeschützten Designs ermöglicht dieses mechanische Modul präzise Wellenvibrations- und Axialpositionsmessungen an Turbinen, Kompressoren und großen rotierenden Maschinen, während interne elektrische Verbindungen vor Feuchtigkeit und gefährlichen Gaslecks abgeschirmt werden.

Technische Spezifikationen

Schnellinstallationsanleitung

• Montieren Sie den 2,0-Zoll-Abstandshalter-Adapterblock mit den vorgesehenen 3/4-14 NPT-Gewindeoptionen in das Maschinengehäuse.
• Überprüfen Sie, dass die interne Sonde aus 304-Edelstahlhülse genau 2,4 Zoll in das Gehäuse hineinragt, um die korrekte geometrische Ausrichtung über dem Näherungsziel sicherzustellen.
• Fädeln Sie die mitgelieferte rückseitig montierte 3300 XL 8mm Sonde vorsichtig durch das interne Führungsrohr und führen Sie das 0,5 Meter lange, hintere Koaxialkabel sanft in den Hauptanschlussdom ein.
• Wählen Sie die passende Gummidurchführung (von 1/8 bis 3/8 Zoll) innerhalb der Kabeldichtung aus, um eine luftdichte Verriegelung um Ihre externe Verlängerungsleitung zu schaffen, und schrauben Sie dann die äußere Kuppelabdeckung fest in den Hauptgehäuseblock aus 303er Edelstahl.

Technische FAQs

Q1: Welche Bauteile sind in der Baugruppe der Serie 24701 integriert, um Feldgeräte zu schützen?
A1: Das komplette 1,8-kg-Setup besteht aus einer robusten Kuppelabdeckung, die direkt in den Hauptgehäusekörper eingeschraubt wird, speziellen Anschlüssen für starre Rohrleitungen, einer maßgeschneiderten Sonde mit Führungshülse, speziellen synthetischen O-Ringen, einer Rückwärtsmontage-Näherungssensorsonde und integrierten Gewindedichtungen. Dieses Design gewährleistet die atmosphärische Dichtigkeit um den Sensorkern bei hohem Druck.

Q2: Warum sind die Teile- und Seriennummer unter den Maßkonfigurationen als „Nicht sichtbar“ gekennzeichnet?
A2: Aufgrund der Eindringtiefe von 2,4 Zoll und der spezifischen physischen Ausrichtung einer Rückwärtsmontage-Sensorstruktur befinden sich die Identifikationsmarkierungen der internen Sonde vollständig innerhalb der schützenden Hülse aus 304er Edelstahl, sobald sie montiert ist. Diese Details können ohne Entfernen der Hauptgehäuseschale aus 303er Edelstahl vom Maschinenanschluss nicht visuell überprüft werden.

Q3: Wie unterstützen die verschiedenen mit der 03-Anschlussoption gelieferten Dichtungen die Systeminstallation?
A3: Das Multi-Durchführungskabel-Dichtungskit unterstützt eine zuverlässige Feldanpassung, indem es dichte, druckbeständige Dichtmatrizen für drei verschiedene Außendurchmesserbereiche bietet: 1/8 bis 3/16 Zoll, 1/4 bis 5/16 Zoll und 5/16 bis 3/8 Zoll. Dadurch können Anlagenteams verschiedene Marken von gepanzerten oder ungepanzerten Koaxial-Instrumentenkabeln verlegen, ohne die explosionsgeschützte Bewertung des Gehäuses zu beeinträchtigen.
