22B-E012H204

22B-E012H204 Allen-Bradley 600V 10HP Variable Frequency Drive

Auf Lager (15 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 22B-E012H204

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2800g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

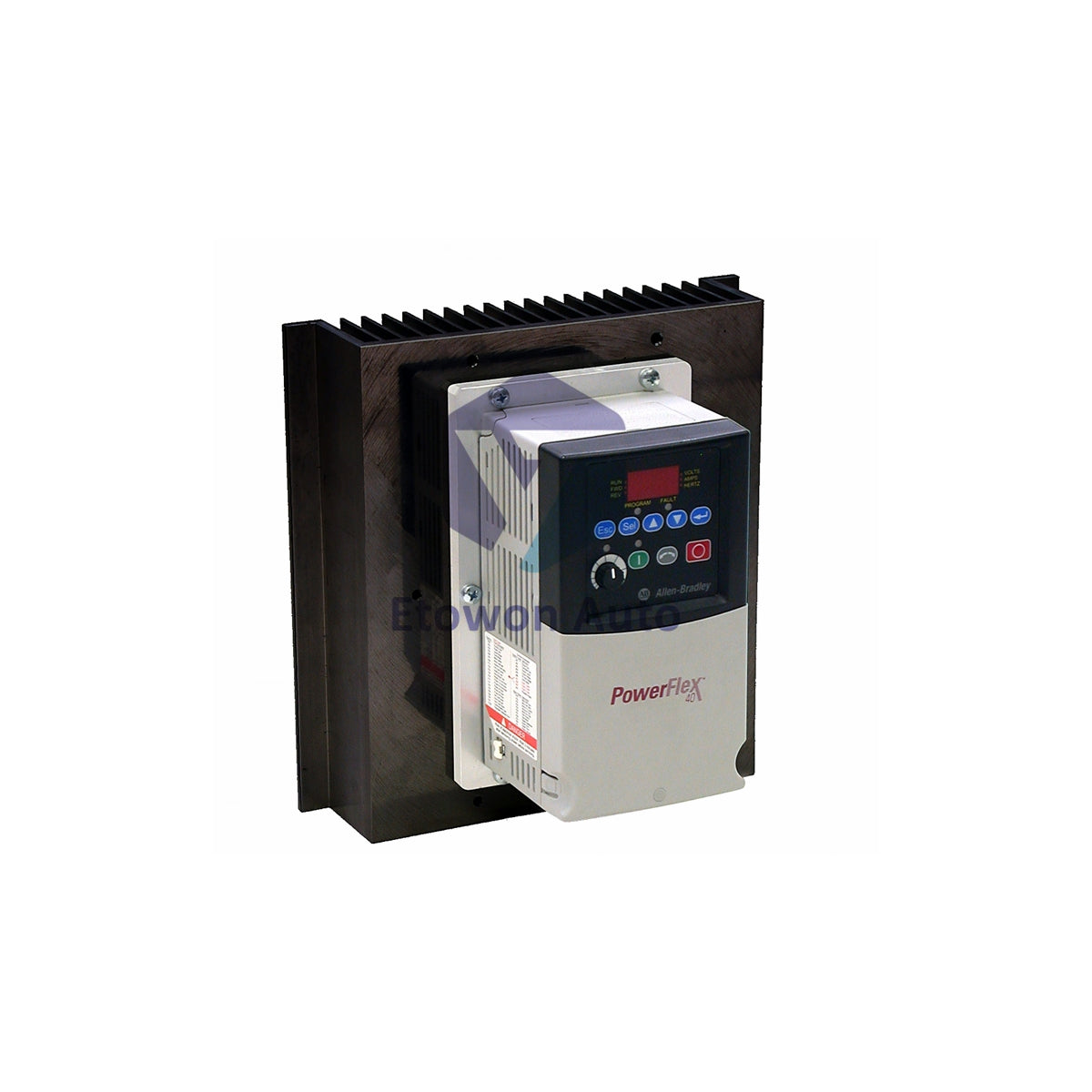

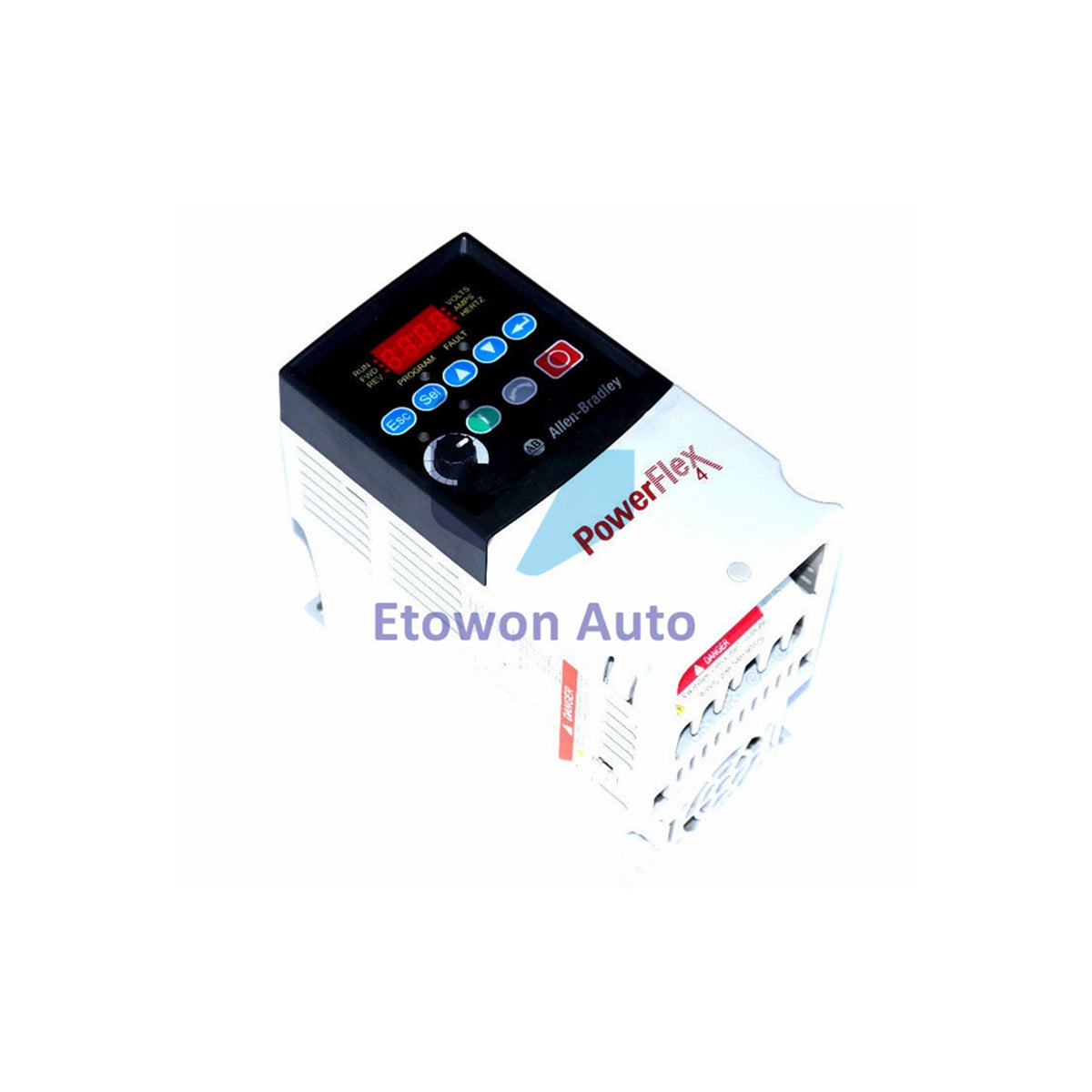

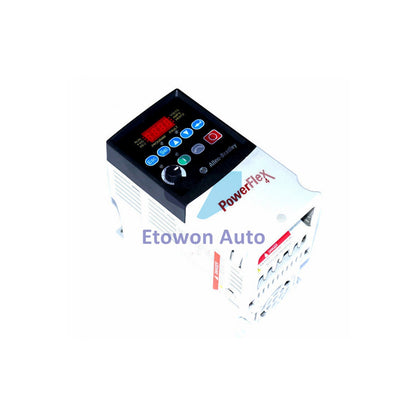

Allen-Bradley 22B-E012H204 PowerFlex 40 AC Drive

The Allen-Bradley 22B-E012H204 is a compact, high-performance PowerFlex 40 adjustable frequency AC drive engineered for precise motor speed and torque control in fans, conveyors, machine tools, and material handling systems. Operating on a 600V AC 3-phase supply, this Frame C drive delivers 12.0 A output current and 7.5 kW (10 HP) power. Designed as an IP20, NEMA/UL Type Open replacement plate drive (heatsinkless), it features sensorless vector control, dynamic braking capabilities via an integral brake transistor, zero stacking mounting flexibility, and a total weight of approximately 2.80 kg.

Technical Specifications

Brand / Manufacturer Allen-Bradley / Rockwell Automation
Complete Part Number 22B-E012H204
Product Family PowerFlex 40 Adjustable Frequency Drive
Frame Size & Enclosure Frame C | Replacement Plate Drive (IP20, NEMA/UL Type Open)
Input Voltage & Phase 600V AC (460 - 600V AC operating range) | 3-Phase (50/60 Hz)
Output Power & Current Rating 7.5 kW / 10 HP | 12.0 Amps
Estimated Net Weight Approx. 2.80 kg (6.17 lbs)
Control Modes Volts per Hertz (V/Hz) & Sensorless Vector Control (SVC)
Human Interface & Programming Integral Keypad with 4-Digit Display & 10 LED Status Indicators
Standard Communication Integral RS-485 / DSI Port
Optional Network Interfaces EtherNet/IP, DeviceNet, ControlNet, PROFIBUS DP, LonWorks
Internal Features Brake Transistor, PID, StepLogic, Removable MOV, Auto-Tune
EMC Filtering No CE Compliant Filter Installed

Quick Installation Guide

  • Mount the Frame C replacement plate drive on a flat, suitable heat-dissipating surface or DIN rail within a protected cabinet.
  • Connect 600V AC 3-phase input lines to L1, L2, L3 and target motor leads to U, V, W using proper grounding techniques.
  • Utilize the zero stacking design to optimize panel space when installing multiple PowerFlex 40 drives side-by-side.
  • Configure control parameters and perform motor auto-tuning via the built-in keypad or RS-485 PC interface.

Technical FAQs

Q1: What does the replacement plate drive configuration mean?
A1: It is a heatsinkless IP20 unit designed to mount directly onto custom heatsinks or mounting plates inside cabinets.

Q2: Can the 22B-E012H204 connect to EtherNet/IP networks?
A2: Yes, optional communication cards (EtherNet/IP, DeviceNet, ControlNet, PROFIBUS) can be added via the DSI port.

Q3: How does sensorless vector control improve performance?
A3: It dynamically adjusts output based on motor characteristics to maintain high torque levels across full speed ranges.

Product Resources

📄 Download PDF
🏷️ Tags: AC Drive

Skalar (V/f)

Vektor

Netzbetrieben
