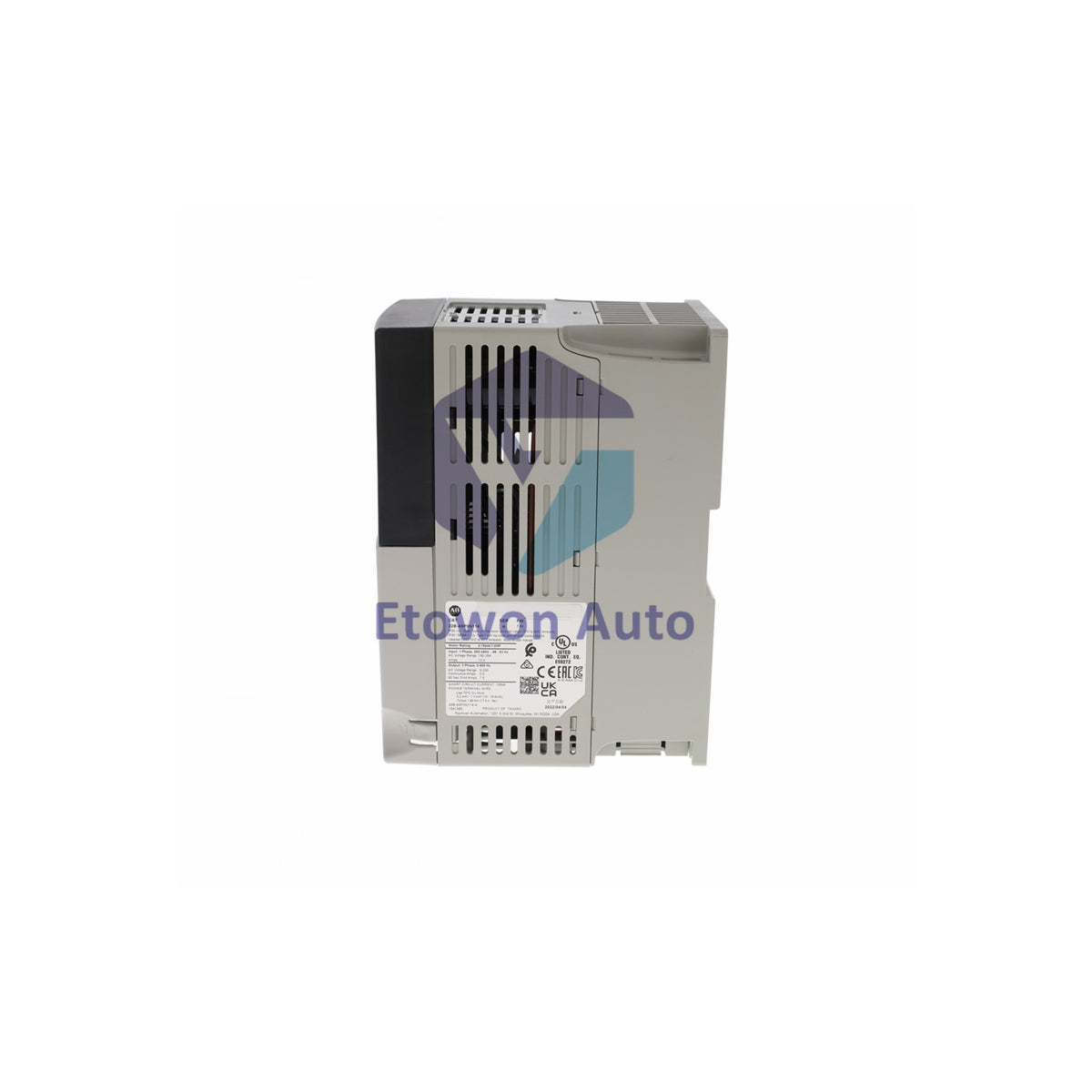

22B-D2P3F104

22B-D2P3F104 Allen-Bradley | 1HP 0.75kW PowerFlex 40 VFD Drive

Auf Lager (14 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 22B-D2P3F104

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 4530g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Allen-Bradley 22B-D2P3F104 is a compact PowerFlex 40 adjustable frequency AC drive engineered by Rockwell Automation to provide precise variable speed control and energy efficiency for 3-phase electric motors. Operating within a 3-phase input voltage range of 342 to 528 VAC (380–480V nominal), this B-Frame drive provides an output current rating of 2.3 Amperes and a power output of 1.0 HP (0.75 kW). Designed with a Flange Mount IP20 / NEMA Open Type enclosure, it features physical dimensions of 250 x 244 x 157 mm and an overall weight of approximately 4.53 kg (10.0 lbs). Equipped with Sensorless Vector Control (SVC), an integrated LED/LCD keypad, built-in RS-485 communication, and an internal brake IGBT, the 22B-D2P3F104 delivers reliable torque regulation across material handling, conveying, and industrial pumping applications.

Technical Specifications

Parameter Specification
Product Catalog Number 22B-D2P3F104
Manufacturer / Product Series Allen-Bradley / PowerFlex 40
Input Voltage & Phase 342 to 528 VAC (380–480V Nominal), 3-Phase
Output Current Rating 2.3 Amperes
Rated Output Power 1.0 HP (0.75 kW)
Enclosure Rating & Mounting IP20 / NEMA Open Type | Flange Mount (Frame B)
Approximate Product Weight 4.53 kg (10.0 lbs)
Control Algorithm Sensorless Vector Control (SVC) with Autotune
Discrete I/O Channels 3 Fixed (Start/Stop/Rev), 4 Programmable Discrete, 1 N.O./N.C. Relay, 2 Digital/Optocoupler
Analog Input Channels 2 Unipolar (0–10V / 4–20 mA), 1 Bipolar (±10V)
Built-in Communications & Interface RS-485 Serial Port | Integrated Keypad with 4-Digit Display
Internal Braking & Power Dissipation Integrated Brake IGBT | 40 Watts Dissipation
Dimensions (H x W x D) 250 x 244 x 157 mm
Operating Temperature Range -10°C to 50°C (14°F to 122°F)

Key Hardware & Operational Features

  • Sensorless Vector Performance: Incorporates automatic motor tuning and advanced sensorless vector algorithms to maintain high starting torque and precise speed regulation under fluctuating loads.

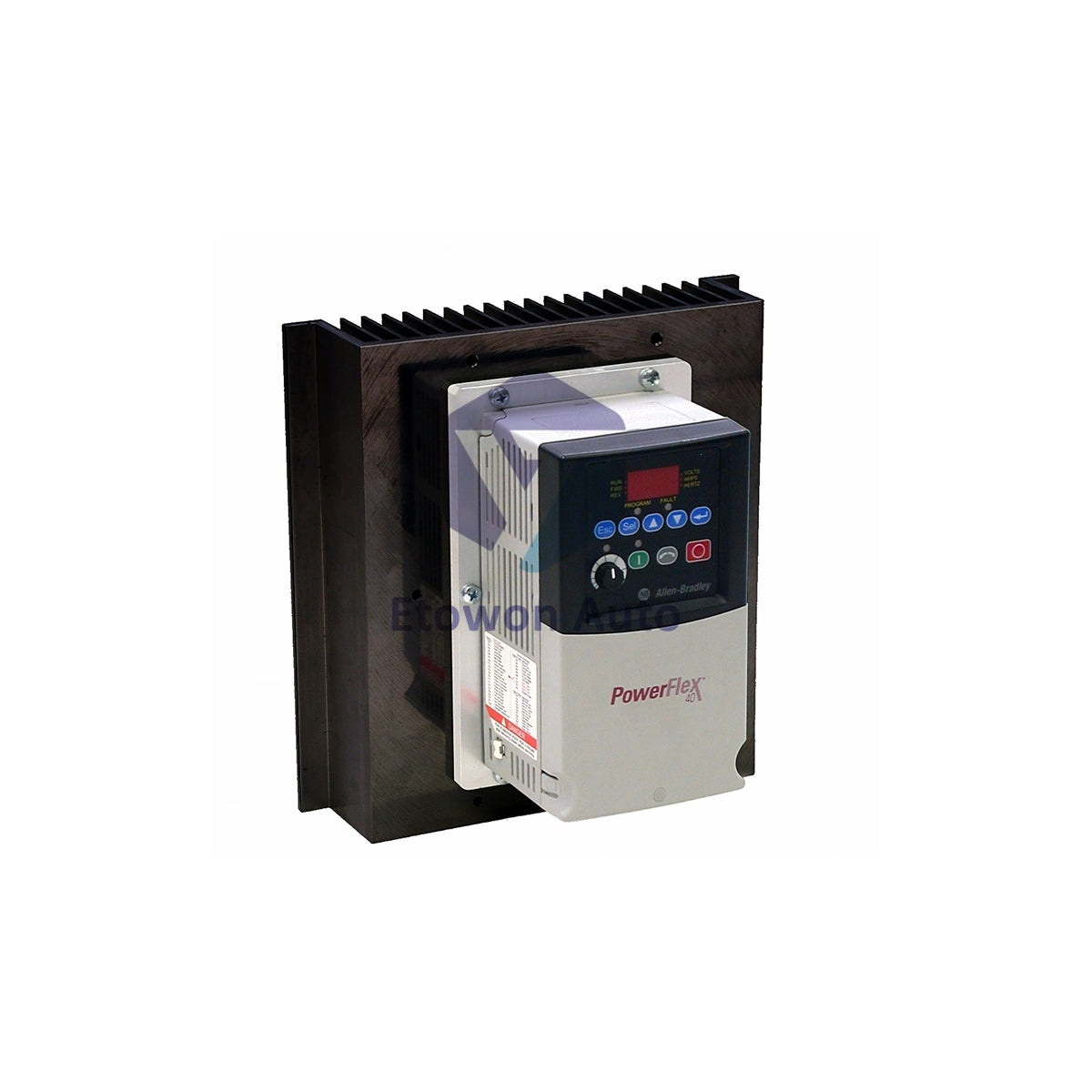

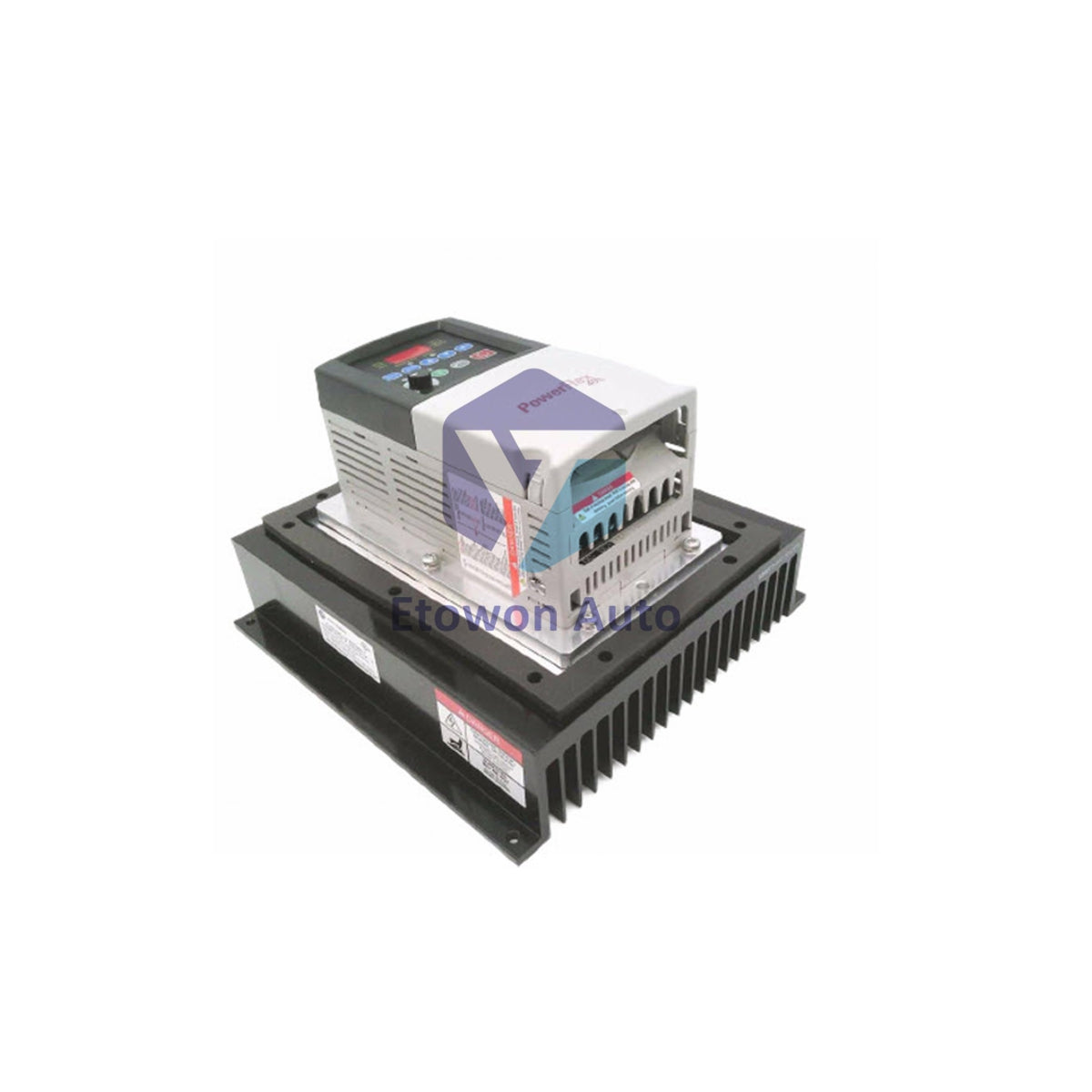

  • Flange Mount Design: Features an open flange mounting layout that routes internal drive heat through enclosure rear cutouts to minimize internal cabinet thermal buildup.
  • Integrated Local Interface & Communications: Includes a 4-digit status display and programming keypad, paired with an onboard RS-485 communication port for remote PC parameter setup.
  • Dynamic Braking Support: Contains an internal brake IGBT, compatible with optional external braking resistor assemblies (such as catalog number AK-R2-360P500) for fast deceleration cycles.

Installation & Field Wiring Guidelines

1. Mounting & Environmental Considerations: Install the B-Frame drive vertically on a panel cutout for proper flange heat dissipation. Ensure ambient operating temperatures remain between -10°C and 50°C at altitudes up to 1000 meters.

2. Mains & Motor Power Connections: Wire incoming 3-phase 380–480 VAC line power to input terminals R/L1, S/L2, and T/L3. Connect 3-phase motor power lines to output terminals U/T1, V/T2, and W/T3.

3. Signal Wiring & Grounding: Connect control inputs to the discrete terminal block using fixed and programmable digital logic connections. Ground the chassis grounding lug directly to protective earth (PE).

Frequently Asked Questions (FAQs)

Q1: What is the output rating for 22B-D2P3F104?
A1: It produces 1.0 HP (0.75 kW) with 2.3A continuous output current on 380-480V 3-phase power.

Q2: Is dynamic braking built into 22B-D2P3F104?
A2: Yes, it features an internal brake IGBT compatible with AK-R2-360P500 dynamic resistors.

Q3: What integrated comms port does it support?
A3: It includes an onboard RS-485 serial communication port for setup and network integration.
