22B-B2P3N104

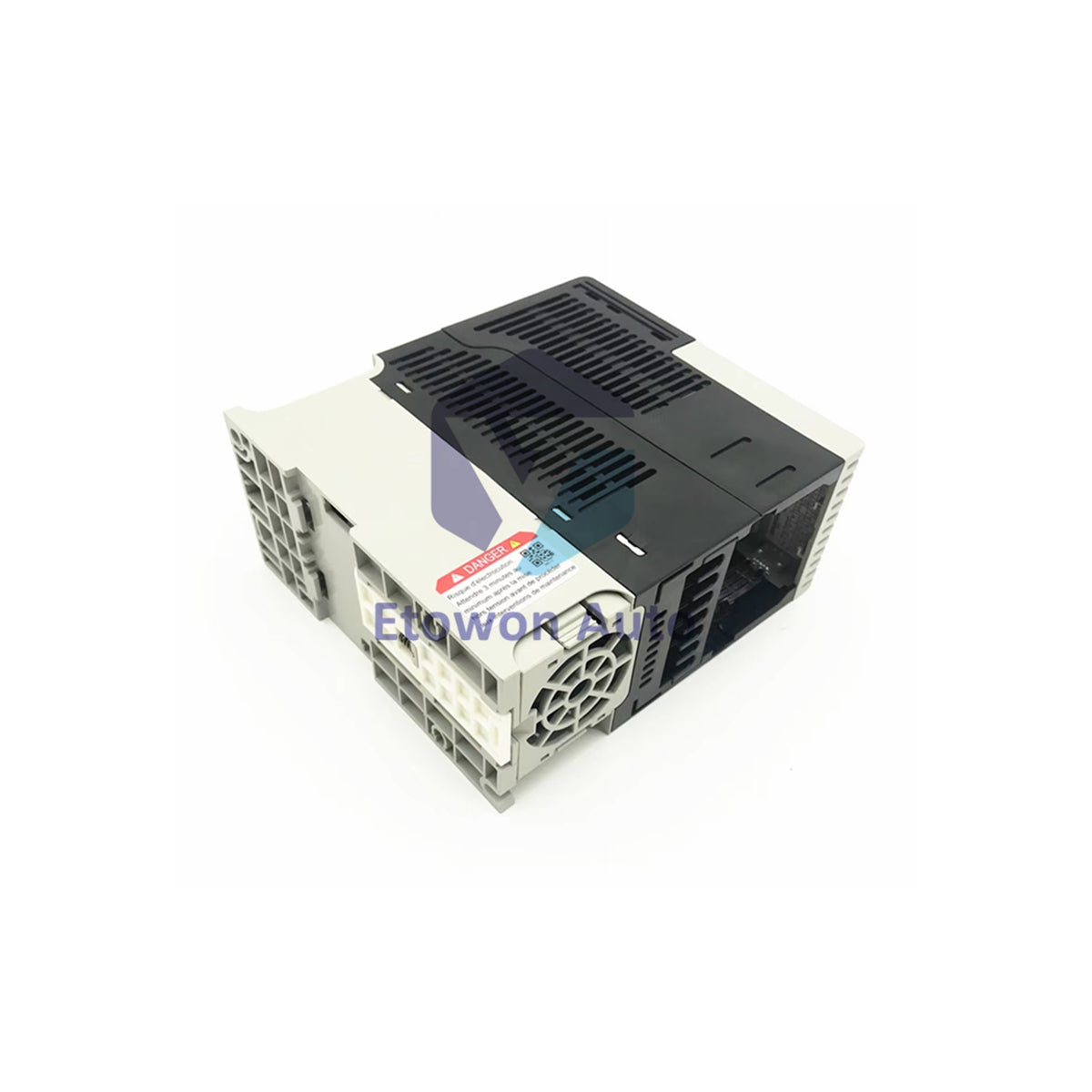

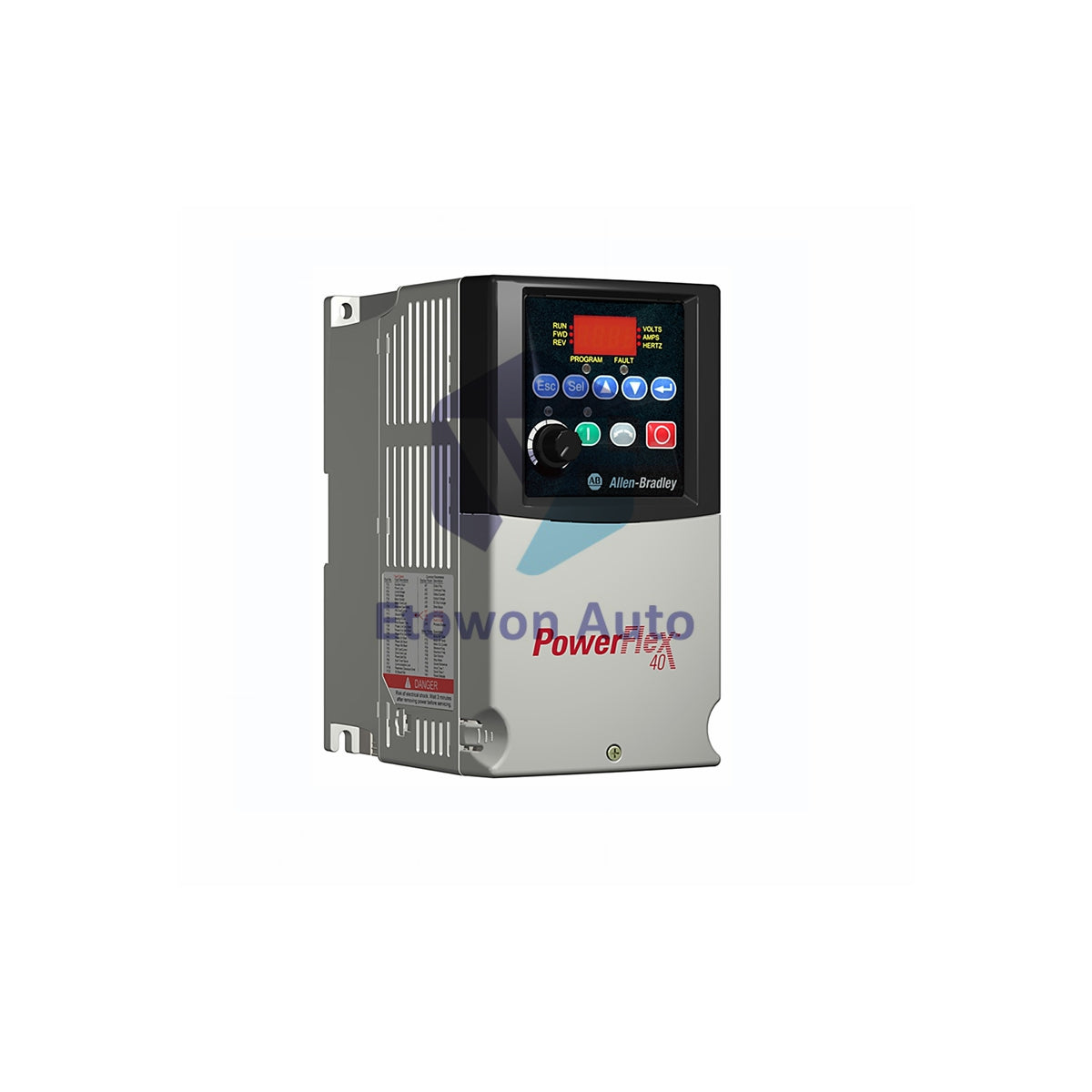

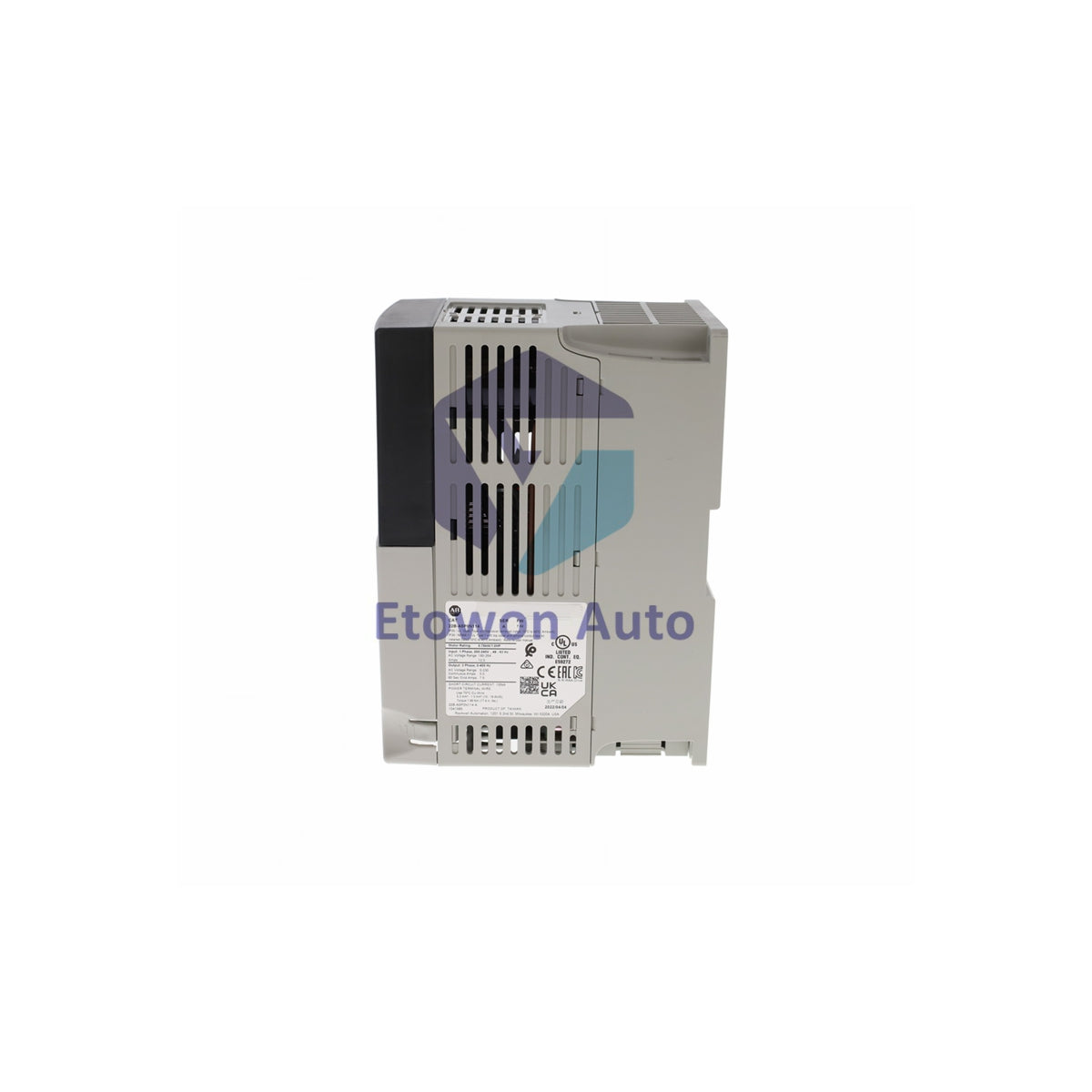

22B-B2P3N104 Allen-Bradley PowerFlex 40 VFD 0.75kW

Auf Lager (17 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 22B-B2P3N104

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1800g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Allen-Bradley 22B-B2P3N104 PowerFlex 40 VFD

Product Overview

Allen-Bradley 22B-B2P3N104 is a PowerFlex 40 variable frequency drive. Rated 1 HP (0.75 kW) at 200 to 240 V AC 3 phase. Output current 2.3 A. Panel mount with IP20 NEMA UL Type Open enclosure. LED keypad with LCD screen. RS-485 communication. Sensorless vector control with Autotune. Drive weight 1.8 kg.

Technical Specifications

Parameter Value
Brand Allen-Bradley
Part Number 22B-B2P3N104
Series PowerFlex 40
Input Voltage 200 to 240 V AC, 3 Phase (180-264 V range)
Input Frequency 48 to 63 Hz
Output Power 1 HP (0.75 kW)
Output Current 2.3 A
Output Voltage 0 to 230 V AC, 3 Phase
Output Frequency 0 to 400 Hz
Control Mode Sensorless Vector Control, V/Hz, Process PID
Enclosure Panel Mount, IP20 NEMA UL Type Open
Keypad LED with LCD screen
Communication RS-485 (optional: ProfiBus, DeviceNet, ControlNet, Ethernet IP)
Discrete Inputs 3 fixed START STOP REV, 4 programmable
Analog Inputs 2 (0-10V or 4-20mA unipolar), 1 (±100V bipolar)
Discrete Outputs 4 programmable, 1 NO/NC dry contact, 2 digital optocoupler
Operating Temperature 0°C to 60°C (32°F to 140°F)
Storage Temperature -40°C to 85°C (-40°F to 185°F)
Humidity 5% to 95% non-condensing
Operating Shock 30 g (3 pulses, 11 ms)
Non-operating Shock 50 g (3 pulses, 11 ms)
Frame Size Frame C
Braking Resistor AK-R2-030P1K2 (10 Ω min)
Line Reactor 1321-3R35-A (0.4 mH, 49 W, 35 A)
Weight 1.8 kg

Compatible Accessories

Accessory Part Number
EMC Filter S Type 22-RF034-CS
EMC Filter L Type 22-RF034-CL
DC Bus Inductor MTE 40RB001

Key Features

  • Sensorless Vector Control for low speed torque
  • Process PID algorithm for precise control
  • Autotune feature for motor characteristic adjustment
  • LED keypad with LCD display
  • RS-485 communication port integrated
  • Full integration with CompactLogix and ControlLogix via Studio 5000
  • Optional communication modules for ProfiBus, DeviceNet, ControlNet, Ethernet IP
  • EN 50081-2 EMC compliant

FAQs

Q1: What is the power rating and output current?
A1: 1 HP (0.75 kW) with 2.3 A output current. Frequency 0 to 400 Hz.

Q2: What control modes are supported?
A2: Sensorless Vector Control, V/Hz and Process PID algorithm.

Q3: What is the drive weight?
A3: 1.8 kg.
