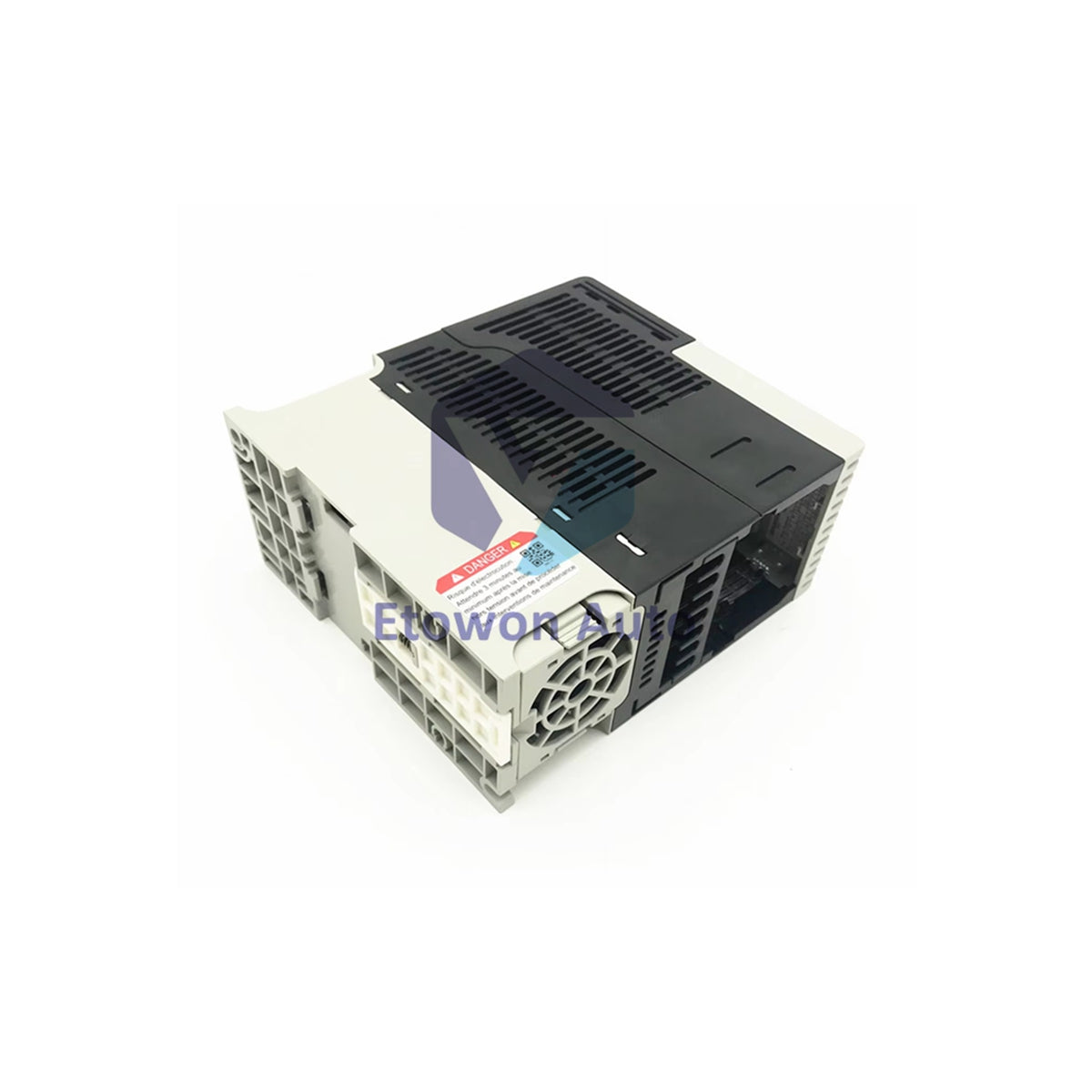

22B-A2P3N114 PowerFlex 40 0,5 PS Wechselstrom-Frequenzumrichter Allen-Bradley

Produktübersicht

Der 22B-A2P3N114 ist ein kompakter und äußerst vielseitiger Frequenzumrichter mit einstellbarer Frequenz aus der zuverlässigen PowerFlex 40 Serie, hergestellt von Allen-Bradley unter Rockwell Automation. Entwickelt für flexible, lokale Motor-Drehzahlregelung in platzbeschränkten Industrieanlagen, arbeitet dieser Umrichter mit einer 200-240V AC Einphasen-Eingangsspannung und liefert einen präzisen Dauer-Ausgangsstrom von 2,3 Ampere. Mit einer Nennleistung von 0,4 kW (0,5 PS) verfügt dieses robuste Modul über eine integrierte Tastatur zur direkten Programmierung und einen eingebauten internen CE-konformen Filter, der überlegene Leistung ab Werk und eine vereinfachte Maschinenintegration bietet. Diese Frame A Einheit hat ein Eigengewicht von etwa 1,41 kg (3,1 lbs) und verbindet robuste Haltbarkeit mit einem leichten Schalttafelfußabdruck.

Kerntechnische Vorteile

• Integrierter CE-konformer Filter: Ausgestattet mit einem internen elektromagnetischen Filter, der die strikte Einhaltung der europäischen CE-Emissionsrichtlinien gewährleistet, spart wertvollen Schalttafelfläche und Verkabelungskosten durch den Wegfall externer Filtermodule.
• Vielseitiges V/Hz-Steuerungskonzept: Verwendet einen hocheffizienten Volt-pro-Hertz (V/Hz) Steuerungsalgorithmus, der eine hervorragende Leistung über einen weiten Ausgangsbereich von 0 bis 120 Hz für eine konstante Drehmomentregelung liefert.
• Native serielle Kommunikation: Verfügt über einen eingebetteten RS-485-Kommunikationsanschluss, der Mehrfachnetzwerk-Konfigurationen und nahtlose Hardware-Handshakes mit peripheren Automatisierungssteuerungen ermöglicht.

Technische Spezifikationen

Industrielle Anwendungen

• Kleinmaßstäbliche Förderbänder: Steuert unabhängige Sortierzuführungen, lokale Verpackungstische und Lieferspurlinien, die konstante Geschwindigkeitsänderungen benötigen.
• Gewerbliche HVAC-Luftströmung: Passt kleine Fraktionalgebläse, industrielle Ablufthauben und lokale Kühlraum-Luftumwälzer an.
• Zentrifugale Dosierpumpen: Handhabt chemische Dosierung, Wasseraufbereitungsprobenströme und Niedervolumen-Flüssigkeitstransfer.
• Maschinen-OEM-Integration: Bietet ein ideales Drehzahlregelungsmodul für Labormischer, Drehkarussells und automatisierte Verpackungsmaschinen.

Verdrahtung & Installation

• Hauptstromversorgung: Schließen Sie einphasige 240V Zuleitungen direkt an die Klemmen R/L1 und S/L2 an. Die Ausgangsleistungsklemmen (U/T1, V/T2, W/T3) verbinden sich direkt mit dem 3-phasigen AC-Asynchronmotor.
• Direkte Bedienung über Bedienfeld-Tastatur: Nutzen Sie die integrierte Steuerungstastatur mit ihrem eingebauten Potentiometer-Drehknopf für sofortige, lokale Inbetriebnahme und Frequenzanpassungen ohne komplexe Softwareeinrichtung.
• Sicherheitsüberwachungsschutz: Die Hardware verfügt über eingebaute Schutzmechanismen gegen Ausgangskurzschlüsse, starke Stromüberlastungen und Unterspannung, um Ihre Ausrüstung zu schützen.
• Höhen- und Umweltbedingungen: Stellen Sie sicher, dass die Installation in Umgebungen unter 1000 Metern (3300 Fuß) erfolgt, um Leistungsverluste zu vermeiden. Halten Sie Umgebungstemperaturen zwischen -10°C und +50°C ein.

Technische Vorteile

• Platzsparende Bauweise: Entwickelt für kompakte Seiten-an-Seiten-Montage auf der Rückwand von Schaltschrankgehäusen, damit Ingenieure den Gehäuseplatz optimal nutzen können.
• Thermische Stabilität: Arbeitet effizient mit geringer Wärmeabgabe in geschlossenen Maschinengehäusen über einen erweiterten Lagerbereich von -40°C bis +70°C.
• Robuste Überlastfähigkeit: Bewältigt kurzzeitige Spitzen bis zu 150 % des maximalen 2,3 Ampere Grenzwerts für eine volle Minute, um lästige Abschaltzyklen bei motorischen Anlaufspitzen mit hoher Trägheit zu verhindern.

Technische FAQs

F1: Kann ich eine 3-Phasen-Stromversorgung an den Einphasen-Eingang des 22B-A2P3N114 anschließen?
A1: Nein. Dieser Umrichter ist speziell für einen einphasigen 200-240V AC Eingang ausgelegt und intern bewertet. Der Anschluss einer Drehstromleitung kann Eingangsphasenfehler auslösen oder interne Brückengleichrichter beschädigen.

F2: Welche maximale Ausgangsfrequenz kann dieses PowerFlex 40 Modell erreichen?
A2: Der Umrichter bietet einen Betriebsfrequenzbereich von 0 Hz bis 120 Hz und eignet sich somit für Anwendungen mit Standardgeschwindigkeiten oder höheren Betriebsdrehzahlen.

F3: Wie unterstützt der eingebaute CE-Filter die Gesamtanlage meines Automatisierungspanels?
A3: Der interne Filter unterdrückt hochfrequente elektromagnetische Störungen, die in Ihre Hauptstromleitungen zurücklaufen könnten, und verhindert so Fehlfunktionen benachbarter empfindlicher Komponenten wie SPS-Eingänge oder analoge Sensoren.
