1794-IE8

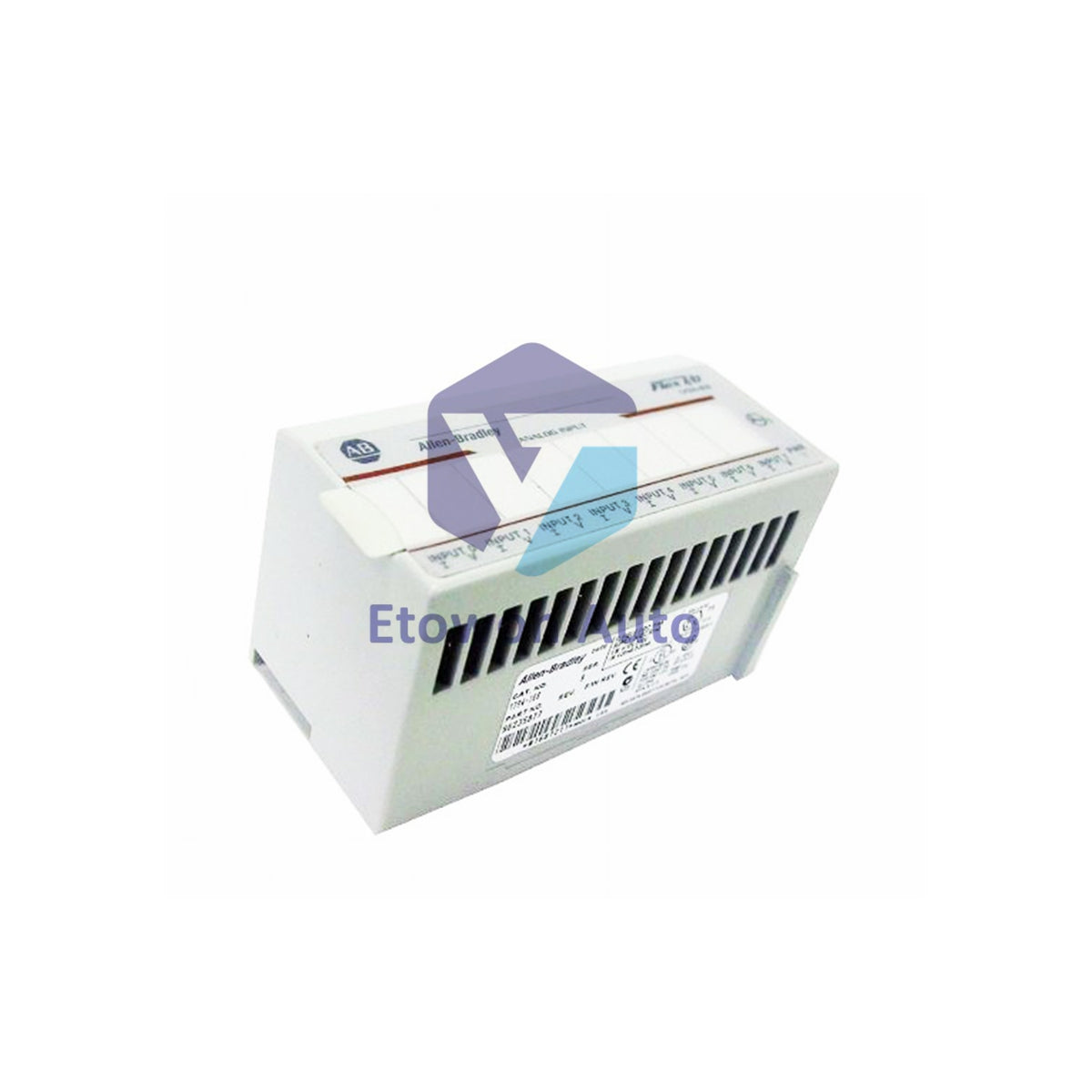

1794-IE8 Allen-Bradley Hochdichtes Analoges Spannungs- und Strommodul

Auf Lager (12 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 1794-IE8

  • Product Type: Analog-Eingangsmodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 230g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

Das 1794-IE8 ist ein Analog-Eingangsmodul mit hoher Dichte aus der ikonischen FLEX IO-Produktlinie von Allen-Bradley. Mit 8 einzelnen Eingangskanälen bietet dieses Modul eine äußerst flexible Instrumentenüberwachung, indem es sowohl Stromsignale (0–20 mA, 4–20 mA) als auch Spannungssignale (±10 VDC, 0–10 VDC) aus dem Feld akzeptiert. Sein modulares Design überbrückt die Lücke zwischen Feldsensoren und Steuerungsnetzwerken und ermöglicht Ingenieuren eine präzise Schnittstelle zu Durchflussmessern, Temperaturtransmittern und Druckaufnehmern.

Kernfunktionen

  • Hohe Dichte mit 8-Kanal-Anordnung: Bietet 8 eigenständige einzelne Eingänge auf kleinem Raum, um Platz auf der Hutschienenleiste im Anschlusskasten zu sparen.
  • Konfigurierbare Eingangssignale: Arbeitet nahtlos in den gängigen industriellen Bereichen, einschließlich 4–20 mA Strom- und ±10 V Spannungsmodi.
  • 12-Bit unipolare Auflösung: Liefert eine präzise Signalumwandlung, um subtile physikalische Prozessgrößen in verlässliche digitale Werte zu übersetzen.
  • FLEX IO modulare Anpassungsfähigkeit: Wird direkt auf Standard-1794-Anschlussbasen gesteckt und unterstützt schnelle, unter Spannung austauschbare Hardwarewartung.

Technische Spezifikationen

Parameter Daten
Modell- / Teilenummer 1794-IE8 (Serienlinie: FLEX IO)
Eingangsdichte 8 einzelne Eingänge
Stromsignal-Konfigurationen 0 bis 20 mA; 4 bis 20 mA Bereiche
Spannungssignal-Konfigurationen 0 bis 10 VDC; ±10 VDC Bereiche
Analog-Digital-Auflösung 12 Bit unipolare Skalierung
Absolute Präzisionsgenauigkeit 0,20 % des vollen Messbereichs kalibriert bei 25 °C
Externe Gleichstrom-Versorgungsanforderungen Betriebsspannung 10,0 bis 31,2 VDC
FlexBus Stromaufnahme 60 mA interne Backplane-Logikstromaufnahme
Modul-Hardwaregewicht 0,23 kg (0,51 lbs) leichtes Kartenprofil
Betriebstemperaturbereich 0 bis 55 °C (32 bis 131 °F); Lagerung: −40 bis 85 °C

Technische Anleitung & Installation

  • Auswahl der Anschlussbasis: Kombinieren Sie die 1794-IE8 Karte mit einer kompatiblen Anschlussbasis (wie 1794-TB2, 1794-TB3 oder 1794-TB3S), bevor Sie das Modul auf die DIN-Schienen-Backplane aufrasten.
  • Einseitige Schleifenmasse: Da diese Kanäle einseitig sind, teilen sich alle Eingänge eine gemeinsame interne elektrische Rückleitung. Stellen Sie sicher, dass Feldgeräte ordnungsgemäß isoliert sind, um Masseschleifenfehler zu vermeiden, die die Signalzufuhr verfälschen könnten.
  • Abgeschirmte Instrumentenverkabelung: Verwenden Sie hochwertige abgeschirmte verdrillte Adernpaare (STP) für alle analogen Eingänge. Schließen Sie die Kabelabschirmung ausschließlich am Massepunkt der Anschlussbasis an, um hochfrequente elektromagnetische Störungen (EMI) zu blockieren.
  • Stromversorgungsintegrität: Versorgen Sie das Modul mit sauberem externen 24 VDC innerhalb des gültigen Betriebsfensters von 10,0–31,2 VDC. Berücksichtigen Sie bei der Berechnung des Gesamtstroms den kontinuierlichen Verbrauch von 60 mA durch die FlexBus-Backplane.

Technische FAQs

F1: Kann ich sowohl 4-20 mA Strom- als auch 0-10 VDC Spannungssensoren am selben 1794-IE8 Modul kombinieren?
A1: Ja. Das 1794-IE8 unterstützt gemischte Konfigurationen über seine 8 Kanäle. Sie können bestimmte Kanäle für Strom- und andere für Spannungseingänge zuweisen, indem Sie die entsprechenden Anschlussklemmen verdrahten und die internen Konfigurationsregister des Moduls anpassen.

F2: Warum ist eine ordnungsgemäße Erdung für die einseitige Eingangsschaltung des 1794-IE8 so wichtig?
A2: Einseitige Eingänge teilen sich innerhalb des Moduls einen gemeinsamen Rückleiter. Wenn verschiedene Feldsensoren an unterschiedlichen Anlagenorten mit unterschiedlichen elektrischen Potenzialen geerdet sind, können Erdströme in den Signalweg gelangen, was Messfehler oder Datenabweichungen verursacht.

F3: Unterstützt die 1794-IE8 Karte ein Live-Hot-Swapping, falls ein Kanal beschädigt wird?
A3: Ja, als Teil der Allen-Bradley FLEX IO-Familie unterstützt das 1794-IE8 das Entfernen und Einsetzen unter Spannung (RIUP). Dadurch können Sie ein fehlerhaftes Modul austauschen, ohne den Rest des Erweiterungsracks abzuschalten oder die Netzwerkkommunikation mit der Haupt-SPS zu unterbrechen.
