1771-HD

1771-HD Allen-Bradley Handheld Teach Pendant | PLC-5

Auf Lager (11 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 1771-HD

  • Product Type: Teach Pendant

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 550g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

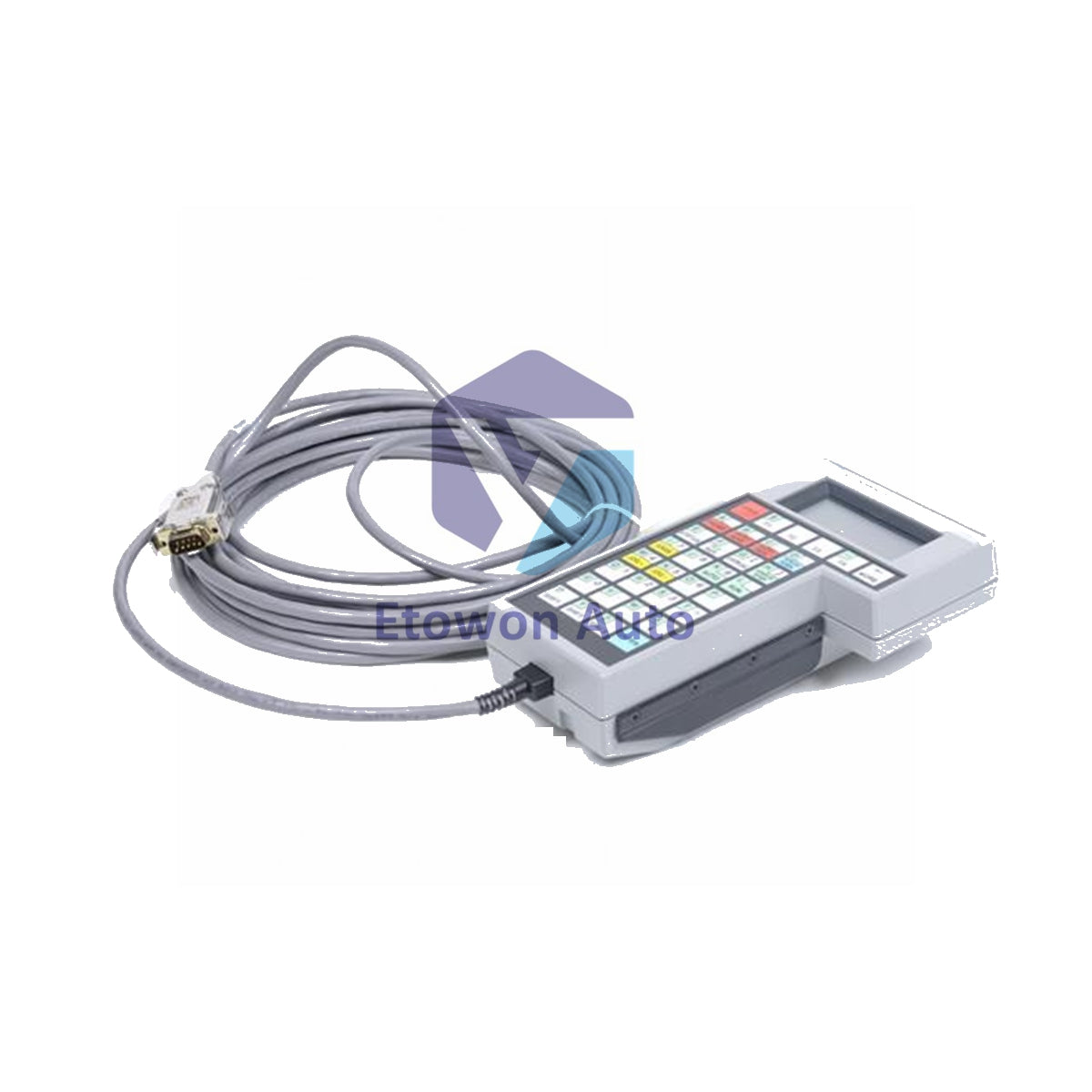

Allen-Bradley 1771-HD IMC 120 Hand-Held Teach Pendant

The Allen-Bradley 1771-HD is an ergonomic IMC 120 handheld teach pendant designed for convenient remote programming and parameter modification across PLC-5 controller systems. Weighing approximately 1.2 lbs (0.55 kg), its lightweight and portable design allows operators to comfortably hold the unit during long tuning, teaching, or field commissioning sessions.

Key System Interface & Operation Features

Utilizing the Offline Development System (ODS), operators can adjust variable values, monitor motion axis status, and configure control loops via dedicated hard and soft keys. Featuring a compact 4-line x 16-character LCD display, the 1771-HD allows seamless navigation across five menu modes: Jogs, Status, Debug, File Manager, and Teach Position. It connects to the motion module via a 25-foot (8 m) 1771-CAD RS-232 cable with a 9-pin D-shell interface.

Technical Specifications

Manufacturer & Brand Rockwell Automation | Allen-Bradley
Catalog / Part Number 1771-HD
Module / Unit Type Hand-Held Teach Pendant Terminal
Display Architecture 4-Line x 16-Character Layout
Communication Interface RS-232 via 9-Pin D-Shell Connector (1771-CAD Cable, 25 ft / 8 m)
Power Interface Cable 1771-CAS Power Connector Cable (120V AC / 240V AC)
Backplane Current & Fuse Rating 1.7 Amperes Backplane Current | 120 Volts Fuse Voltage
Physical Dimensions & Weight 3.5 x 6.5 x 2.0 in (89 x 165 x 51 mm) | Approx. 1.2 lbs (0.55 kg)
Operating Temperature Range 0 °C to +60 °C (32 °F to +140 °F) | 5–95% Non-condensing Humidity

Key Menu Modes & Functions

  • Jogs Menu: Allows manual positioning and jogging control of connected motion axes.
  • Status & Debug Modes: Provides real-time fault reporting, system variable monitoring, and diagnostic troubleshooting.
  • File Manager & Teach Position: Facilitates easy program variable management and direct point teaching into system memory.

Frequently Asked Questions

Q1: What software system does the 1771-HD terminal use to modify variables?
A1: It utilizes the Offline Development System (ODS) to adjust system variables and parameter settings on IMC 120 motion modules.

Q2: What cable is used to connect the pendant to the motion controller module?
A2: It uses the 1771-CAD RS-232 cable with a 9-pin D-shell connector, extending up to 25 feet (8 meters).

Q3: How much does the 1771-HD handheld teach pendant weigh?
A3: The unit weighs approximately 1.2 lbs (0.55 kg), making it convenient for single-handed portable operation.
