1769-IQ32

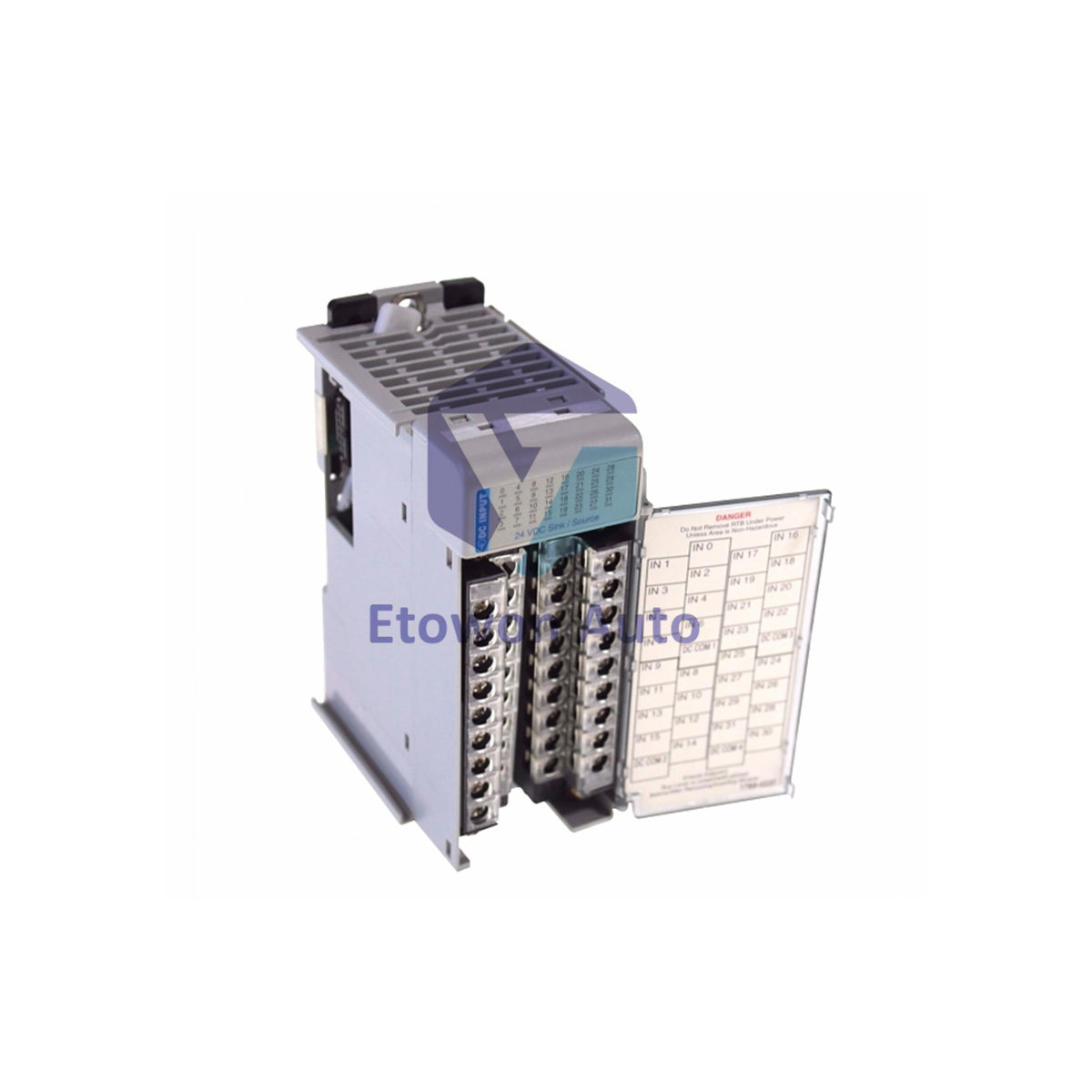

1769-IQ32 Allen-Bradley CompactLogix Input Module 24VDC

Auf Lager (11 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 1769-IQ32

  • Product Type: Digital Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 900g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Allen-Bradley 1769-IQ32 32 Channel Digital Input Module

Product Overview

Allen-Bradley 1769-IQ32 is a 32 point 24V DC digital input module for CompactLogix and MicroLogix 1500 systems. It features 4 isolated groups of 8 inputs each with sink or source wiring configuration. High density design saves panel space while delivering reliable field signal acquisition.

Technical Specifications

Parameter Value
Brand Allen-Bradley
Model 1769-IQ32
Inputs 32 (4 groups of 8)
Input Voltage 10 30V DC
Input Voltage at 60°C 10 26.4V DC
Response Time ON 8 ms
Isolation Group to Group 75V DC
Wiring Configuration Sink or Source
Power Supply Load 8 modules per supply
Dimensions H x W x D 118 x 52.5 x 87 mm
Operating Temperature 0°C to +60°C
Wire Size 22 14 AWG solid, 22 16 AWG stranded
UPC 10611320915652
Shipping Weight 0.9 kg (2 lbs)

Compatibility

CompactLogix controllers. MicroLogix 1500 systems. 1769 ADN DeviceNet adapter. 1769 AENTR Ethernet adapter. DIN rail or panel mount options.

Installation

Mount on DIN rail or panel. Use 22 14 AWG solid copper wire or 22 16 AWG stranded wire. Maintain 50mm clearance for ventilation. Operating temperature range 0°C to +60°C.

Package Includes

1769 IQ32 input module. Replacement terminal block 1769 RTBN18. Mounting hardware.

FAQ

Q1: What is the difference between sink and source wiring?
A1: Sink wiring connects the load between the input and the positive supply. Source wiring connects the load between the input and the negative supply. 1769 IQ32 supports both configurations.

Q2: What is the input voltage range?
A2: The module accepts 10V to 30V DC. At 60°C ambient, the range is 10V to 26.4V DC.

Q3: Which controllers are compatible with 1769 IQ32?
A3: This module works with CompactLogix controllers, MicroLogix 1500 systems, and supports 1769 ADN DeviceNet and 1769 AENTR Ethernet adapters.
