1746-NI16V

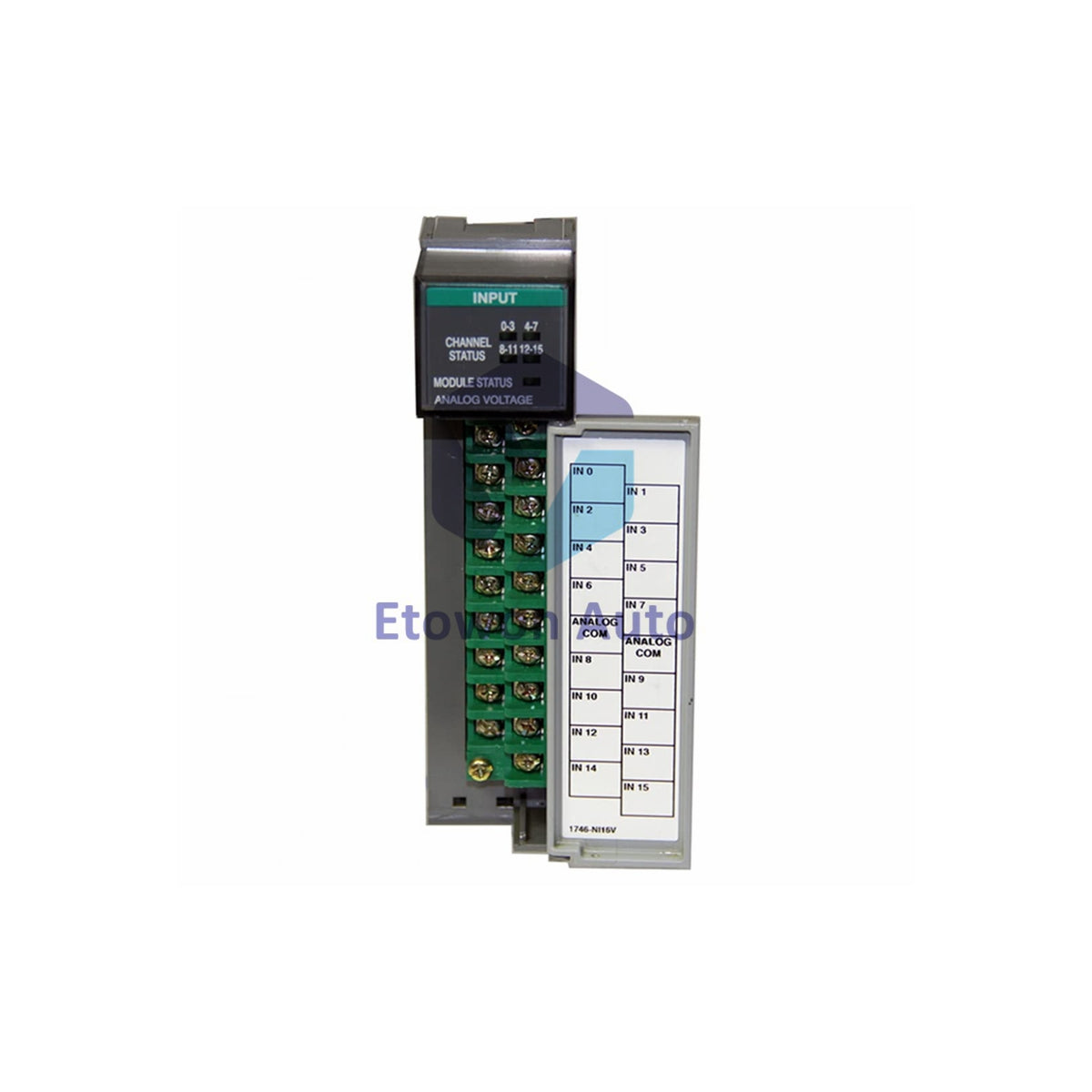

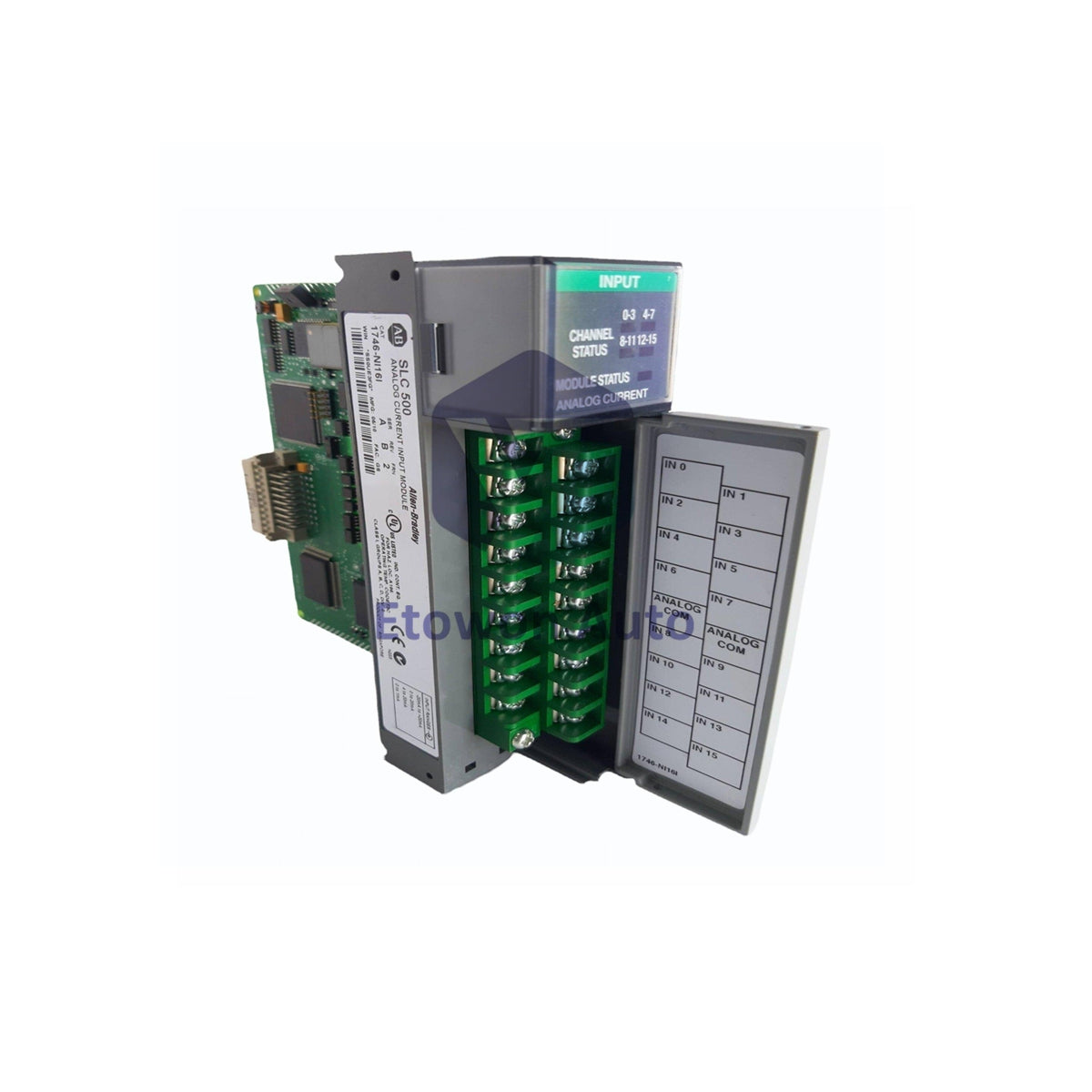

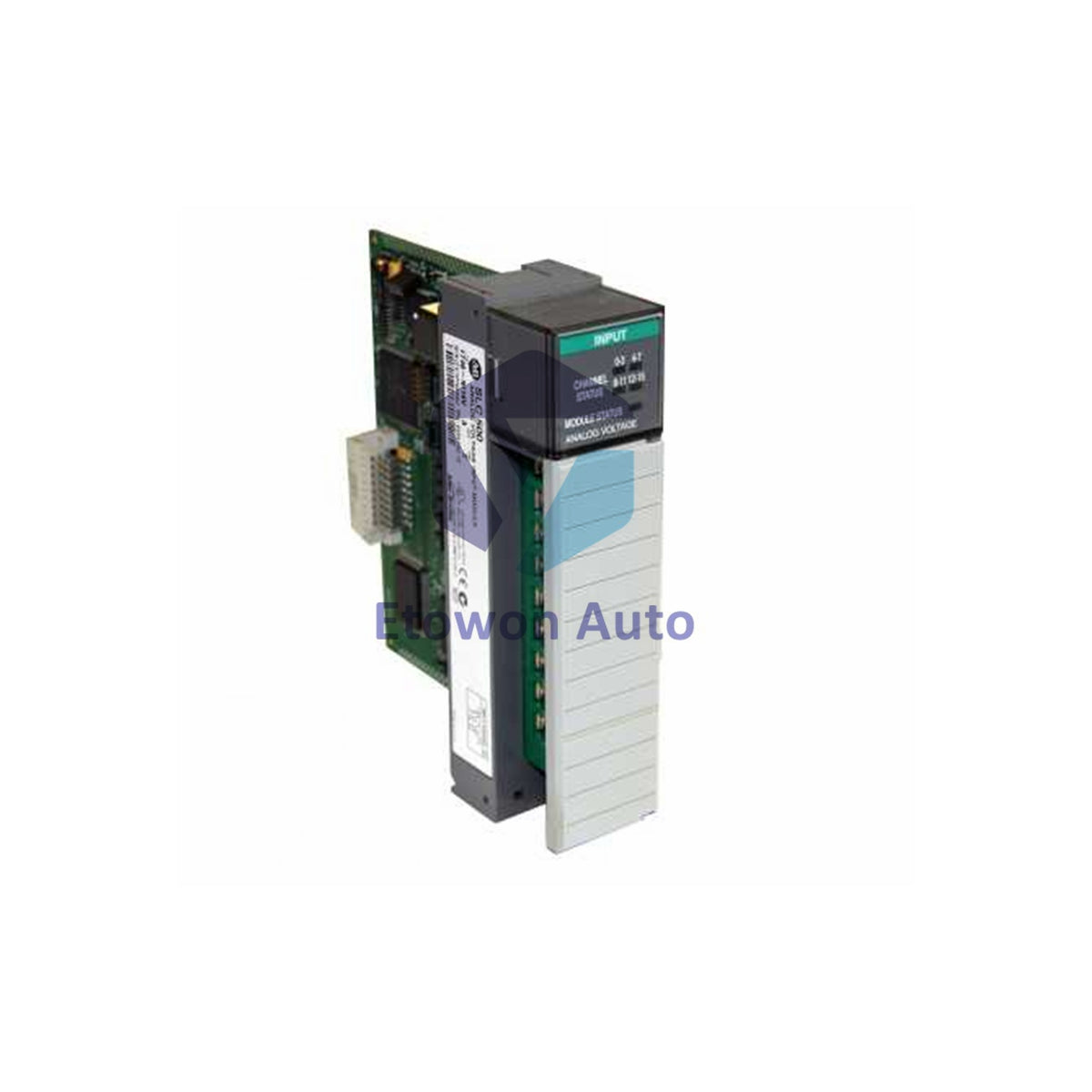

1746-NI16V SLC 500 16-Channel Voltage Input Allen-Bradley

Auf Lager (19 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 1746-NI16V

  • Product Type: Analog Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Allen-Bradley 1746-NI16V SLC 500 Analog Input Module

Allen-Bradley 1746-NI16V is a 16-channel analog input module for SLC 500 systems. Supports ±10V, 1-5V, 0-5V, and 0-10V signal ranges. Features 16-bit resolution with Sigma-Delta conversion and programmable filter frequencies. Weight: 0.45 kg (0.99 lbs).

Technical Specifications

Parameter Specification
Manufacturer Allen-Bradley / Rockwell Automation
Model 1746-NI16V
Series SLC 500
Module Type Analog Input Module
Number of Inputs 16
Resolution 16 bits
Conversion Type Sigma-Delta
Input Signal Types ±10V, 1-5V, 0-5V, 0-10V
Bandwidth 6-250 Hz
Input Filter Frequencies 6, 10, 20, 40, 60, 80, 100, 250 Hz
Step Response 9-630 ms
Backplane Current (5V) 125 mA
Backplane Current (24V) 75 mA
Backplane Power Consumption 2.425 W maximum
Isolation 500V AC for 1 second
LED Indicators 5 green status LEDs
Operating Temperature -25°C to +60°C
Storage Temperature -40°C to +85°C
Humidity 5% to 95% non-condensing
Weight 0.45 kg (0.99 lbs)

Key Features

  • 16 analog voltage input channels with 16-bit resolution
  • Supports ±10V, 1-5V, 0-5V, and 0-10V signal ranges
  • Sigma-Delta conversion for high accuracy
  • 8 programmable input filter frequencies from 6-250 Hz
  • 500V AC isolation for 1 second
  • 5 green LED indicators for channel groups and module status
  • UL listed, C-UL approved, CE compliant, Class I Division 2 certified

Installation Guidelines (Field Engineer Notes)

Chassis Location: Install in any I/O module slot except slot 0. Slot 0 is reserved for the controller. Module occupies single slot.

Terminal Block: Replacement terminal block is 1746-RT25G. Pre-wired cables available in 0.5, 1, 2.5, and 5.0 meter lengths.

Recommended Cable: Belden 8761 or equivalent shielded twisted pair. Maintain 50mm separation from power cables.

Wiring: AIFM connector is 25-pin D-shell. Connect signal wires to appropriate terminals. Ground shield at the module end only.

FAQs

Q1. What signal ranges does the 1746-NI16V support?
A1. Supports ±10V, 1-5V, 0-5V, and 0-10V DC signal ranges.

Q2. What is the resolution of this module?
A2. The module provides 16-bit resolution with Sigma-Delta conversion.

Q3. Can this module be installed in an expansion chassis?
A3. Yes. The module can be installed in any available slot of the main chassis or expansion chassis except slot 0.
