1746-IO12

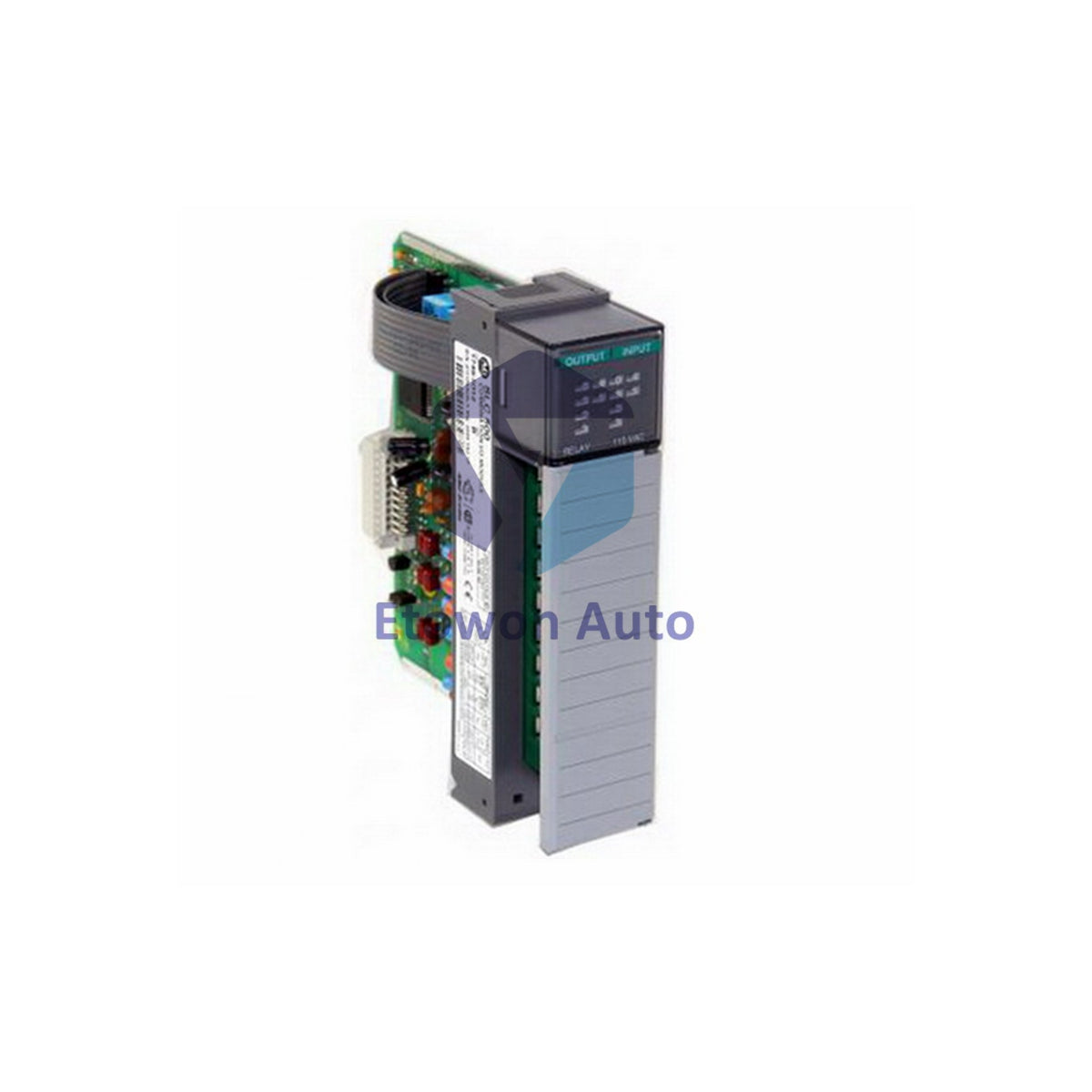

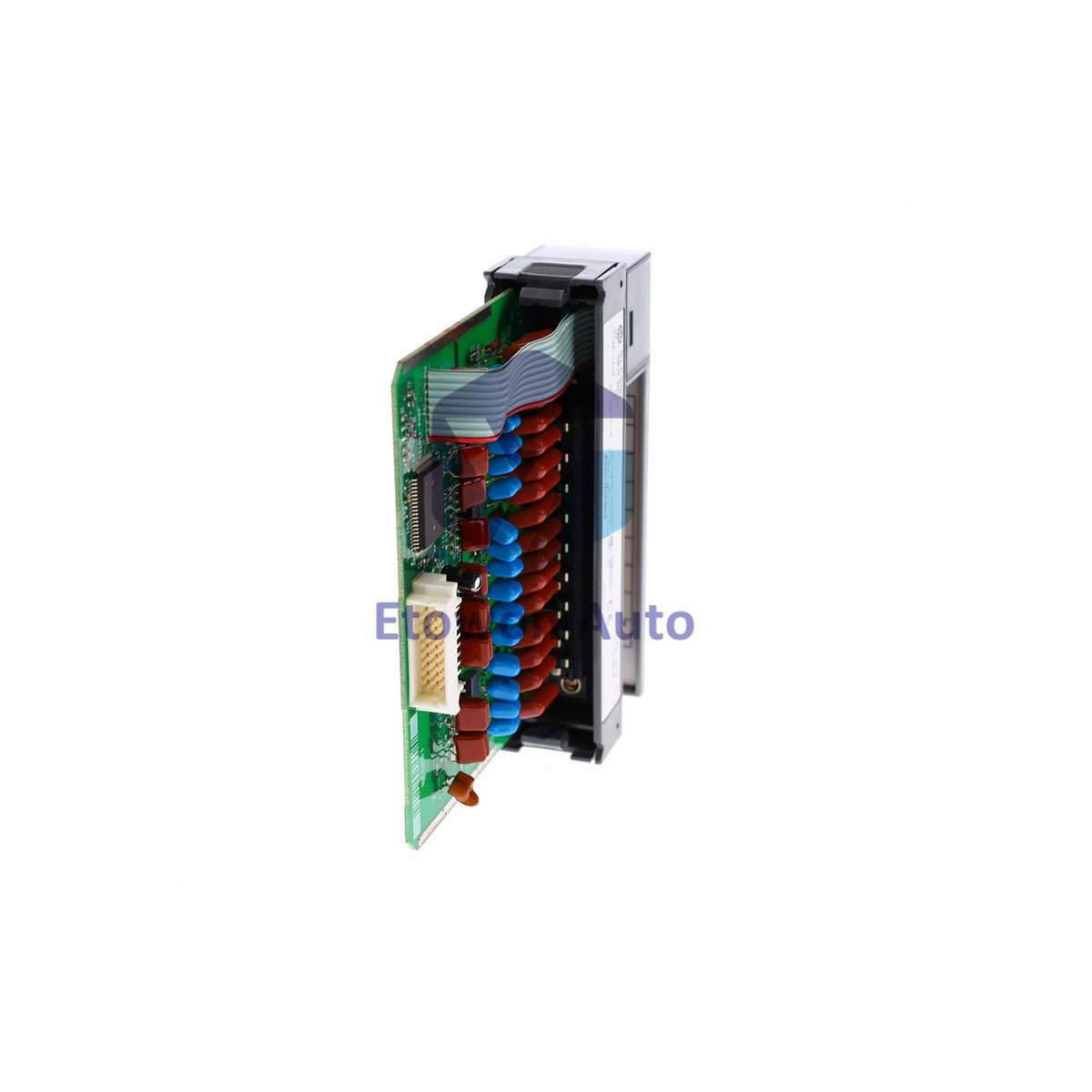

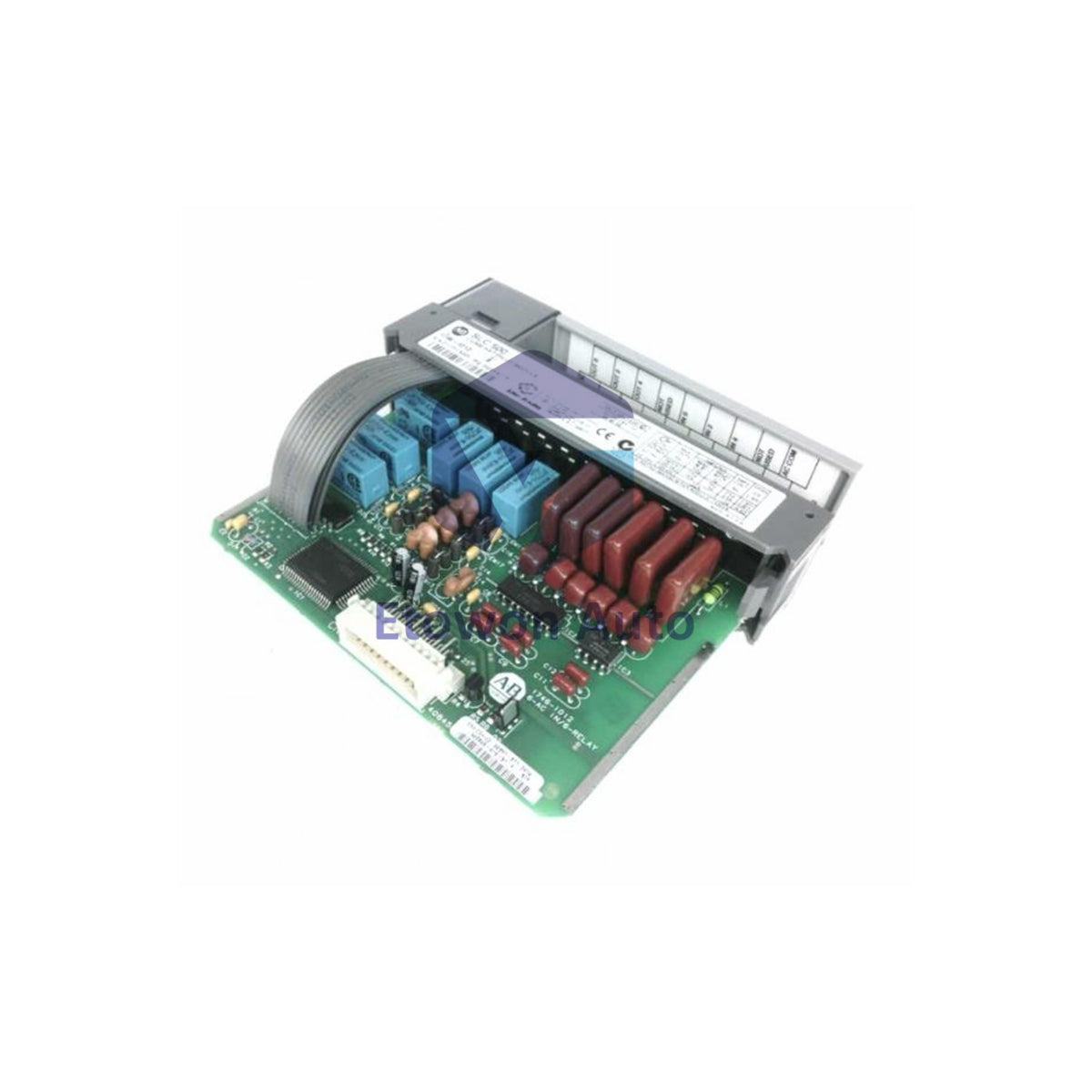

1746-IO12 Allen-Bradley SLC 500 Combination I/O Module

Auf Lager (21 Einheiten), versandbereit

  • Manufacturer: Allen-Bradley

  • Product No.: 1746-IO12

  • Product Type: I/O Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Allen-Bradley 1746-IO12 SLC 500 Combination I/O Module

Product Overview

The Allen-Bradley 1746-IO12 is a digital I/O combination module for the SLC 500 platform. It features six (6) 120 VAC input channels and six (6) Form A relay contact outputs in a single slot. The dual-function design saves both chassis slots and panel space. The module operates on 85-132 VAC input voltage with relay outputs rated 24-125 VDC or 120-240 VAC. Weight is 0.35 kg.

Specifications

Parameter Value
Brand Allen-Bradley / Rockwell Automation
Model 1746-IO12
Series SLC 500
Module Type Digital I/O Combination Module
Inputs 6 (120 VAC)
Input Voltage Range 85-132 VAC
Outputs 6 Form A (N.O.) Relay Contacts
Output Voltage Range 24-125 VDC; 120-240 VAC
Current per Output (24 VDC) 1.2 A
Current per Output (120 VAC) 1.5 A
Continuous Current per Module 8.0 A
Signal Delay ON 35 ms max
Signal Delay OFF 45 ms max
Backplane Current (5V) 90 mA
Backplane Current (24V) 70 mA
Isolation Voltage 1500 V (Electro-optical)
Heat Dissipation 4.60 W total (0.27 W input, 0.133 W output)
Operating Temperature 0 to 60 °C
Storage Temperature -40 to 85 °C
Humidity 5-95% (non-condensing)
Operating Vibration 2.5G at 57-200 Hz
Operating Shock 30G
Slot Width 1
Weight 0.35 kg
UPC 10662073902697

Key Features

  • 6 input channels and 6 relay outputs in a single slot
  • 120 VAC input rating with 85-132 VAC operating range
  • Form A (Normally Open) relay contact outputs
  • Dual-function design saves chassis slots and panel space
  • 1.5 A at 120 VAC and 1.2 A at 24 VDC per output
  • 1500 V electro-optical isolation between I/O and control logic
  • NEMA ICS 2-230 rated noise immunity
  • Certified for Class 1, Division 2 hazardous locations by CSA
  • 30G operational shock resistance

Installation Notes

Install the module in any available slot of the SLC 500 chassis except the slot dedicated to the PLC processor. The module operates in local or expansion chassis. Regular maintenance and loop validation are recommended when exposed to chemicals. Replace modules only when supply power is removed. No reconfiguration is needed when replacing with the same part number.

FAQs

Q1: How many inputs and outputs does the 1746-IO12 provide?

A1: Six 120 VAC inputs and six Form A relay contact outputs.

Q2: What is the continuous current per module?

A2: 8.0 A continuous current per module.

Q3: Is this module certified for hazardous locations?

A3: Yes. Certified for Class 1, Division 2 hazardous locations by CSA.
