1734-ADN

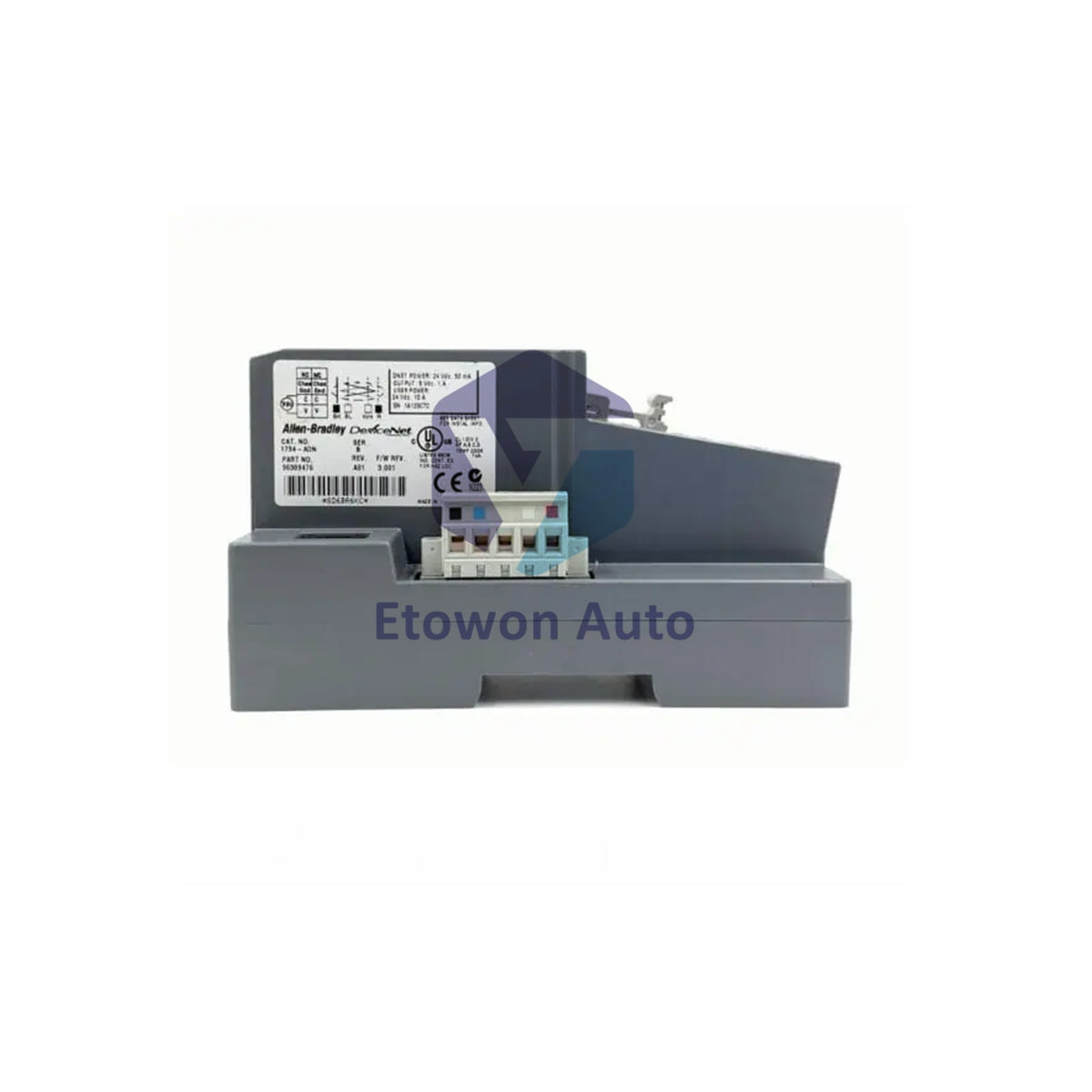

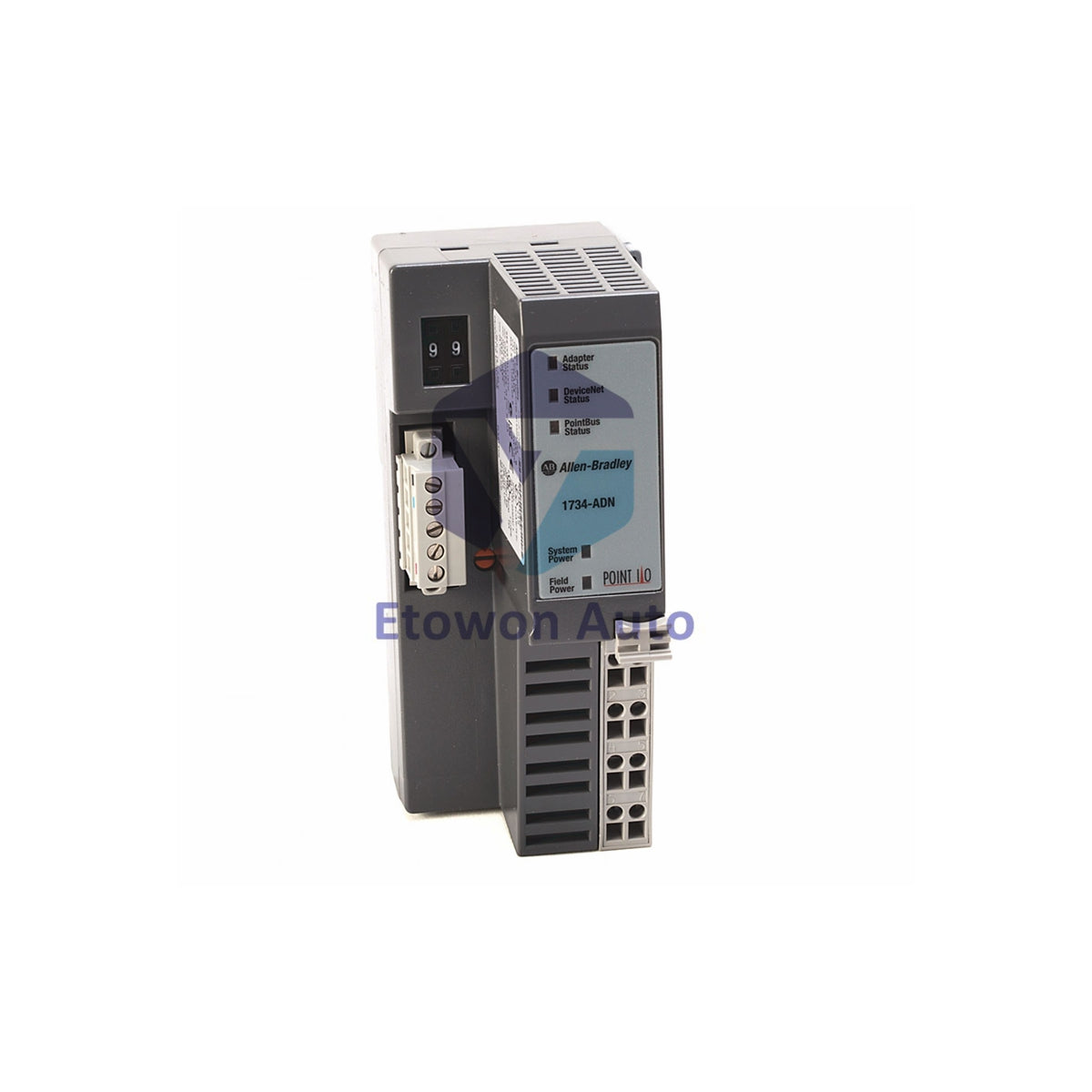

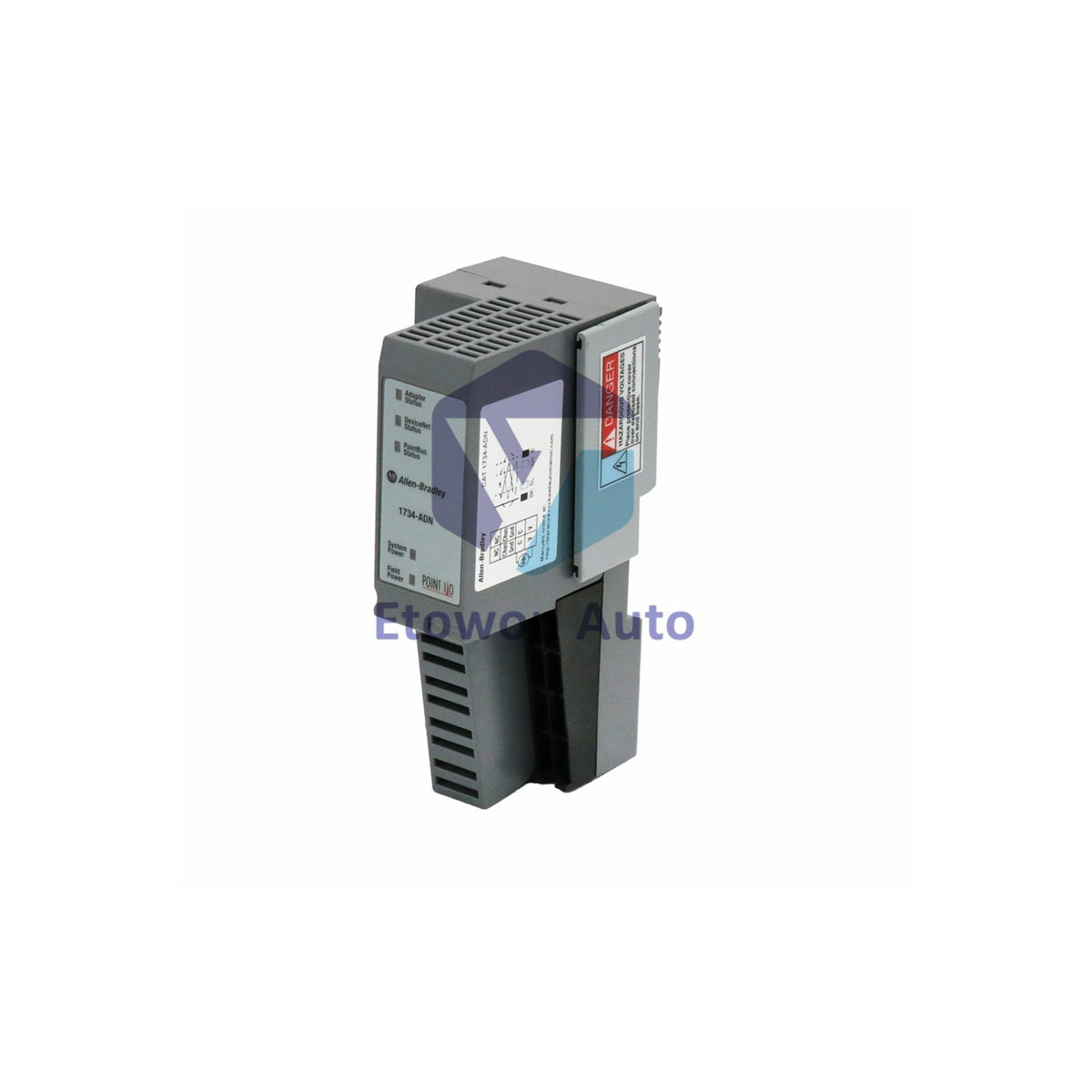

1734-ADN Allen-Bradley POINT I/O DeviceNet Adapter Module

Nur noch 9 Stück verfügbar

  • Manufacturer: Allen-Bradley

  • Product No.: 1734-ADN

  • Product Type: Adapter Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 220g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Allen-Bradley 1734-ADN is a POINT I/O DeviceNet communication adapter module manufactured by Rockwell Automation. Designed for distributed I/O architectures, this compact module mounts on the leftmost position of a POINT I/O assembly, interfacing up to 63 local POINT I/O modules with a primary DeviceNet control network.

Operating on a 24 V DC nominal power supply with a 1000 mA POINTBus backplane current output, the 1734-ADN supports communication rates of 125K, 250K, and 500K bits/second with autobaud detection capability. Weighing 0.22 kg (0.49 lbs) with an estimated package shipping weight of 0.45 kg (0.99 lbs), this DIN rail-mounted adapter features built-in rotary node address switches (0–63) and Auto Device Replacement (ADR) functionality.

Core Technical Advantages

  • High Module Expansion Capacity: Drives up to 63 POINT I/O modules and up to 504 I/O points on a single backplane rack layout.
  • Auto Device Replacement (ADR): Simplifies maintenance by automatically downloading saved configuration parameters to replacement modules on power-up.
  • Flexible Communication Rates: Supports standard DeviceNet rates (125K, 250K, 500K baud) with automatic baud rate matching up to 1 Mbaud.
  • Compact DIN Rail Mounting: Features a quick snap-locking mechanism that mounts directly on standard EN 50022 DIN rails for rapid, vertical system assembly.

Technical Specifications

Parameter Specification Details
Brand / Manufacturer Rockwell Automation / Allen-Bradley
Catalog Number / Part Number 1734-ADN
Product Series POINT I/O Bulletin 1734
Module Type DeviceNet Communication Adapter Module
Input Voltage / Power Dissipation 24 V DC (23 V DC min) / 2.8 W at 28.8 V DC
Field Side Power / Inrush Current 400 mA / 6 A max
POINTBus Current Output 1000 mA max
Module / I/O Point Capacity 63 POINT I/O Modules / Up to 504 I/O Points
DeviceNet Communication Speeds 125K, 250K, 500K bits/sec (Autobaud up to 1 Mbaud)
Addressing Method Rotary Thumbwheel Switches (Node Addresses 00 to 63)
Rack Position Leftmost Position (Position 0) on POINT I/O Rail
Estimated Net / Shipping Weight Net Unit: 0.22 kg (0.49 lbs) | Gross Shipping: 0.45 kg (0.99 lbs)

Installation & Commissioning Guidelines

  • Vertical Rail Mounting: Position the adapter vertically in front of the DIN rail, then apply firm pressure until the lower locking tab latches securely.
  • DeviceNet Plug Attachment: Insert the 5-pin DeviceNet wiring connector firmly into the front terminal and tighten the holding screws on both sides.
  • Node Address Configuration: Set the rotary thumbwheel switches to the desired DeviceNet node address (0–63) before applying 24 V DC system power.

Technical FAQs

Q1: How many I/O modules can a single 1734-ADN adapter support?
A1: Supports up to 63 POINT I/O modules with a maximum of 504 total I/O points.

Q2: What is the POINTBus current output capacity?
A2: Provides up to 1000 mA backplane current to power connected expansion modules.

Q3: How is the node address configured on this module?
A3: Via two rotary thumbwheel switches located on the upper right side of the module (addresses 0–63).

Product Resources

📄 Download PDF
🏷️ Tags: Adapter Module

Skalar (V/f)

Vektor

Netzbetrieben
  • Bestätigen Sie vor der Bestellung das genaue Modell, die Teilenummer und die Spezifikationen.
  • Stellen Sie die Kompatibilität mit Ihrer aktuellen Maschine oder Steuerung sicher.
  • Kontaktieren Sie uns für technische Unterstützung unter sale@etowonauto.com oder +8617859788089.
  • Überprüfen Sie Lieferoptionen, Lieferzeiten und Versandanforderungen.
  • Folgen Sie bei der Installation den Herstelleranweisungen und bewährten Verfahren.

Vorrätige Artikel werden in der Regel noch am selben Werktag versandt. Bei Produkten, die derzeit nicht auf Lager sind, können die Versandzeiten je nach Verfügbarkeit variieren. Internationaler Versand ist möglich, und die Versandkosten werden basierend auf Zielort, Gewicht und gewähltem Versanddienstleister berechnet.

Rücksendungen werden innerhalb von 30 Tagen nach Erhalt akzeptiert, vorausgesetzt, die Artikel sind unbenutzt und im Originalzustand. Die Rücksendekosten trägt der Kunde. Bitte kontaktieren Sie uns vor der Rücksendung eines Artikels, um eine Rücksendegenehmigung zu erhalten.

Für weitere Details lesen Sie bitte unsere Versand- & Rückgaberichtlinie.
