1715-TADOF8 Allen-Bradley Redundante Analogausgangsbasis

Produktübersicht

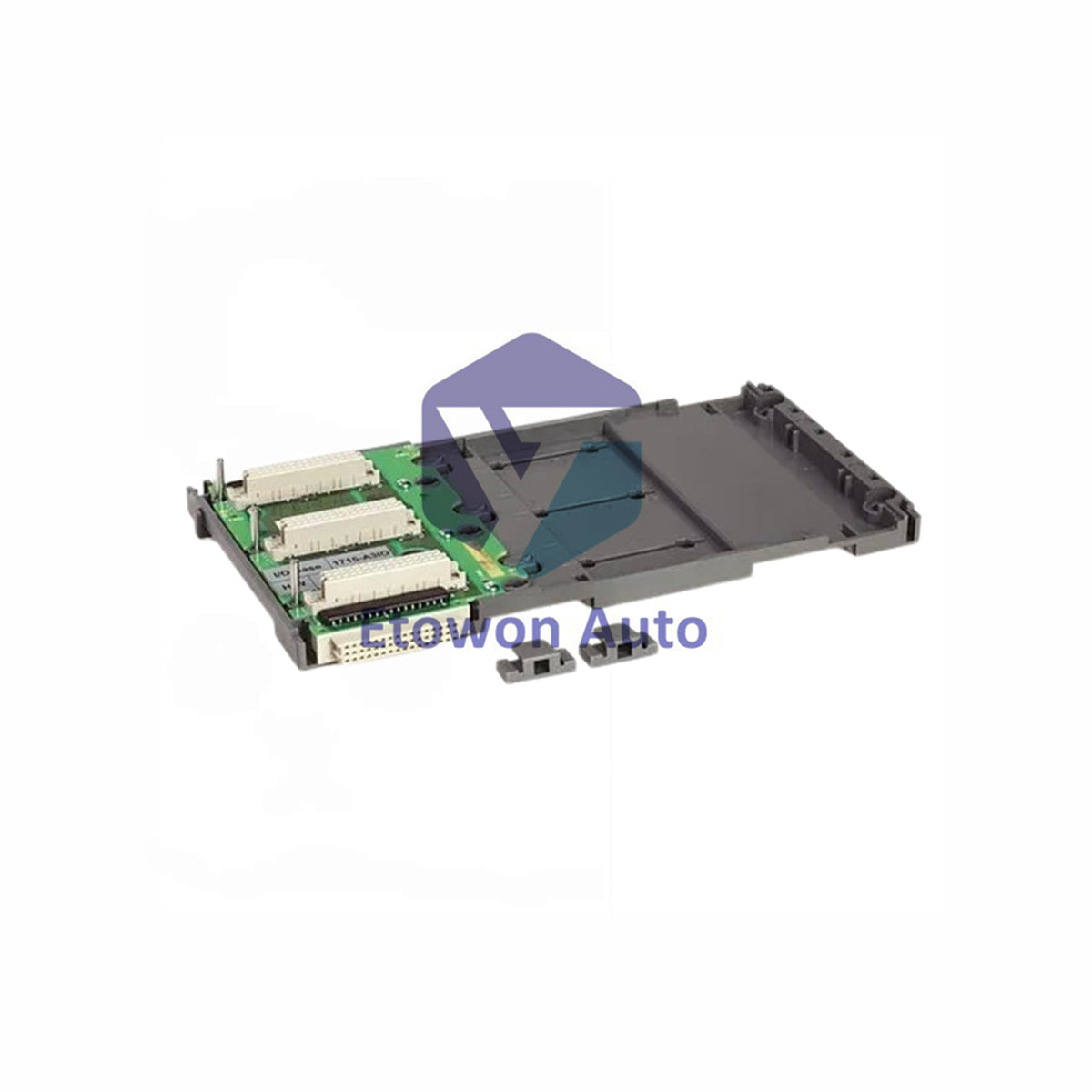

Das Allen-Bradley 1715-TADOF8 ist eine spezialisierte Duplex-Analogausgangs-Abschlussbaugruppe (TA) innerhalb der Bulletin 1715 redundanten I/O-Produktlinie. Diese Baugruppe stellt die kritische physikalische Schnittstelle für 1715-OF8 Analogausgangsmodule bereit und ermöglicht redundante, fehlertolerante Konfigurationen in mission-kritischer Prozessautomatisierung. Mit einem leichten Design von nur 0,15 kg erlaubt sie eine hochdichte Montage, ohne die strukturelle Integrität des Schaltschranks zu beeinträchtigen. Durch die Unterstützung der Duplex-Modulmontage stellt diese Einheit sicher, dass die Signalübertragung zu Feldaktuatoren auch bei Ausfall eines einzelnen Moduls ununterbrochen bleibt.

Kerntechnische Vorteile

Diese Abschlussbaugruppe ist für hochverfügbare Steuerungsstrategien ausgelegt. Sie verwaltet einen Ausgangsbereich von 0 bis 24 mA pro Kanal und bietet vielseitige Steuerungsmöglichkeiten für Ventile, Aktuatoren und andere stromgesteuerte Feldgeräte. Die Hardware ist für robuste Leistung auf der Feldseite konzipiert und verfügt über geschirmte Signalanschlüsse sowie eine Verkabelungskategorie 2 zur Minimierung elektromagnetischer Störungen. Mit ihrer 500V AC Isolationsprüfspannung und Unterstützung für 18–32V DC Feldversorgung bietet die Baugruppe einen stabilen und sicheren Verbindungspunkt zwischen Steuerlogik und Industrieprozess.

Technische Spezifikationen

Installations- & Engineering-Leitfaden

Für eine erfolgreiche Inbetriebnahme muss die Abschlussbaugruppe in einem geeigneten Schutzgehäuse montiert werden, da es sich um eine offene Komponente handelt. Verwenden Sie Kupferleitungen mit einer Temperaturfestigkeit von mindestens 85°C (185°F) und stellen Sie sicher, dass die Schraubklemmen mit genau 0,5 N-m Drehmoment angezogen werden, um den elektrischen Kontakt bei industriellen Vibrationen zu gewährleisten. Da es sich um eine redundante Duplex-Baugruppe handelt, sollten Ingenieure beide Modulsteckplätze mit 1715-OF8 Einheiten bestücken, um vollständige Fehlertoleranz zu erreichen. Achten Sie darauf, für alle 8 Kanäle geschirmte Kabel zu verwenden, um die Anforderungen der Kategorie 2 Störfestigkeit zu erfüllen.

Engineering-Vorteile

Das System eliminiert Single Points of Failure auf der I/O-Abschlussebene. Das Design ermöglicht eine "Hot Swap"-Fähigkeit bei Verwendung mit redundanten 1715-OF8 Modulen, was bedeutet, dass ein fehlerhaftes Modul ersetzt werden kann, während das verbleibende Modul den Feldprozess weiterhin steuert. Diese Fähigkeit ist essenziell für Branchen wie Öl und Gas oder Energieerzeugung, in denen eine Signalunterbrechung zu erheblichen Sicherheitsrisiken oder finanziellen Verlusten führen könnte. Die schlanke Breite von 4,2 cm ermöglicht eine hochdichte Montage in Standard-Steuerschränken.

Technische FAQs

F1: Mit welchen Modulen ist diese Abschlussbaugruppe kompatibel?
A1: Diese Einheit ist speziell dafür ausgelegt, zwei 1715-OF8 8-Kanal Analogausgangsmodule in einer redundanten (Duplex) Konfiguration zu unterstützen.

F2: Bietet diese Einheit eine Isolation zwischen den einzelnen Ausgangskanälen?
A2: Nein. Während die Baugruppe eine 50V Dauer-Basisisolierung zwischen System- und Feldseite bietet, gibt es keine elektrische Isolation zwischen den acht einzelnen Ausgangsports.

F3: Was bedeutet die Bezeichnung "Duplex"?
A3: Duplex bedeutet, dass die Abschlussbaugruppe zwei Steckplätze für zwei identische I/O-Module hat. Beide Module arbeiten parallel; fällt eines aus, hält das andere das Ausgangssignal zum Feldgerät ohne Unterbrechung aufrecht.
