330101-00-39-15-02-05

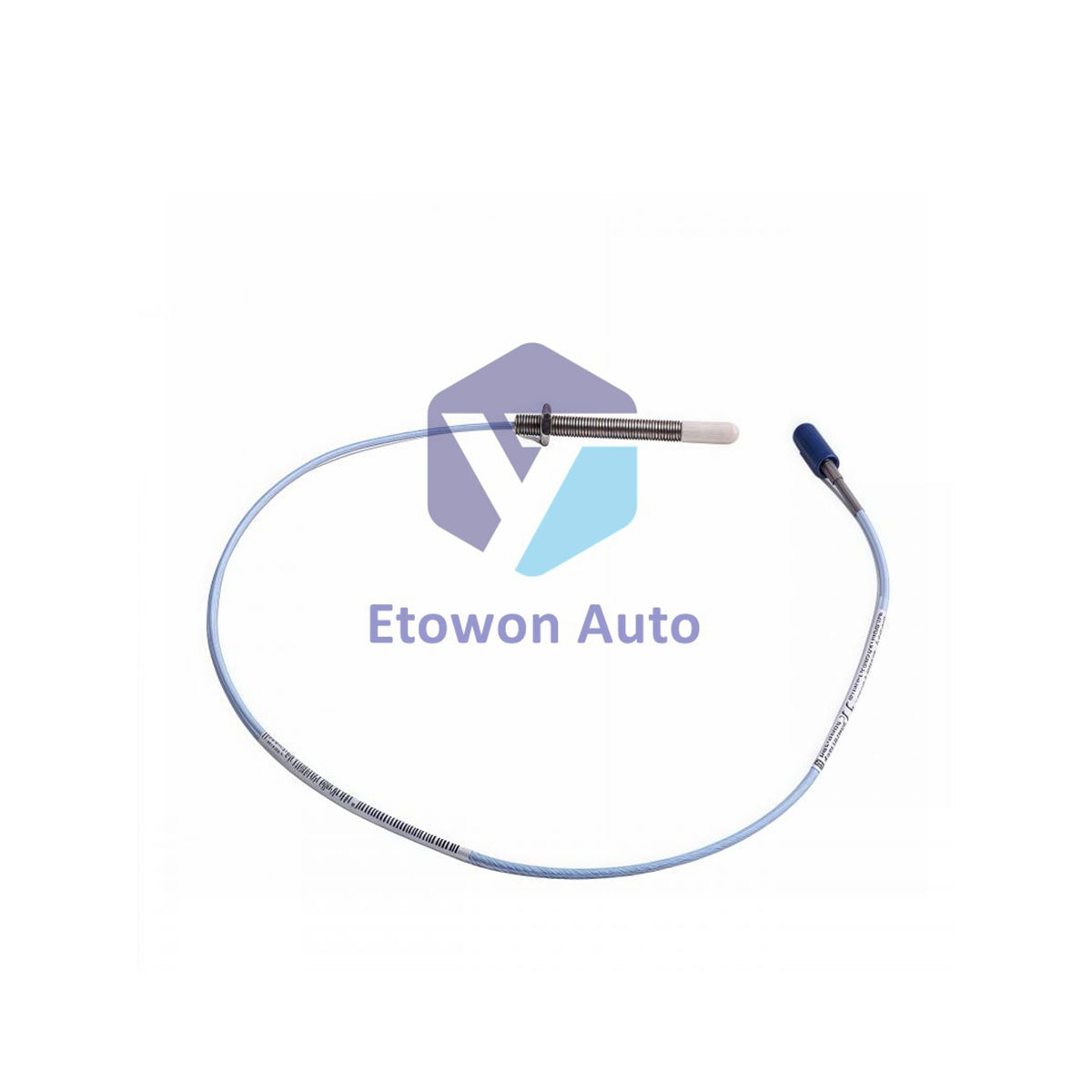

1.5m Proximity Sensor 330101-00-39-15-02-05 Bently Nevada 3.9in

Auf Lager (23 Einheiten), versandbereit

  • Manufacturer: Bently Nevada

  • Product No.: 330101-00-39-15-02-05

  • Product Type: 3300 XL 8 mm Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 323g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Bently Nevada 330101-00-39-15-02-05 3300 XL 8mm Proximity Probe

Product Overview

Bently Nevada 330101-00-39-15-02-05 is a 3300 XL 8mm proximity probe with 3/8-24 UNF thread without armor. Features TipLoc and CableLoc designs for mechanical integrity. 3.9 inch case length with 1.5 meter total length. CSA, ATEX, and IECEx certified for hazardous locations.

Model Number Decoder

Position Code Meaning
1 3 330101 3300 XL 8mm Probe, 3/8-24 UNF, without armor
4 00 Unthreaded Length 0.0 inch
5 6 39 Overall Case Length 3.9 inches (99mm)
7 8 15 Total Length 1.5 meters
9 10 02 Miniature coaxial ClickLoc connector, standard cable
11 12 05 CSA, ATEX, IECEx approvals

Technical Specifications

Parameter Value
Brand Bently Nevada
Model 330101-00-39-15-02-05
Type 3300 XL 8mm Proximity Probe
Thread 3/8-24 UNF
Tip Material Polyphenylene sulfide (PPS)
Case Material AISI 304 SST
Unthreaded Length 0.0 inch
Case Length 3.9 inches (99mm)
Total Length 1.5 meters
Connector Miniature coaxial ClickLoc
DC Resistance 7.73 Ω ±0.50
Sensitivity 7.87 V/mm (200 mV/mil) ±5%
Linear Range 2 mm (80 mils)
Capacitance 69.9 pF/m
TipLoc Pull Strength 330 N (75 lbf)
Operating Temp Standard 52°C to +177°C
Seal Temperature 26°C to +232°C (Viton O-ring)
Pressure Rating 5 bar differential
Relative Humidity ≤3% ASF change at 93% RH
Certifications CSA, ATEX, IECEx
Field Wiring Max Length 305 m (1,000 ft)
Field Wiring Gauge 16 24 AWG
Weight 323 g/m (11.4 oz)

Installation

Mount probe with 3/8-24 UNF threaded case. Recommended gap for radial vibration is 9 VDC (1.27mm / 50 mils). Use 3 conductor shielded triad cable for field wiring. Maximum field wiring length 305 meters between Proximitor and monitor. Wire size 0.2 to 1.5 mm² (16 to 24 AWG). Viton O-ring seals at 5 bar differential pressure.

Features

TipLoc molding provides 330N pull strength. CableLoc design secures cable to probe body. CSA, ATEX, and IECEx certified. AISI 304 stainless steel case. PPS tip with UV resistance. Viton O-ring pressure seal. 5 bar differential pressure rating. ±0.025mm linear accuracy. IP69K equivalent protection.

FAQ

Q1: What is the recommended gap setting for radial vibration?
A1: 9 VDC equals approximately 1.27mm (50 mils) for optimal linear range in radial vibration monitoring.

Q2: What does the 05 approval option include?
A2: Option 05 provides CSA, ATEX, and IECEx hazardous location certifications for global installation compliance.

Q3: What is the maximum field wiring length?
A3: Maximum length is 305 meters (1000 feet) between Proximitor and monitor using 16 24 AWG shielded triad cable.

Download

Access Detailed Product Specifications PDF

🏷️ Tags: 3300 XL 8 mm Probe Proximity Probe
