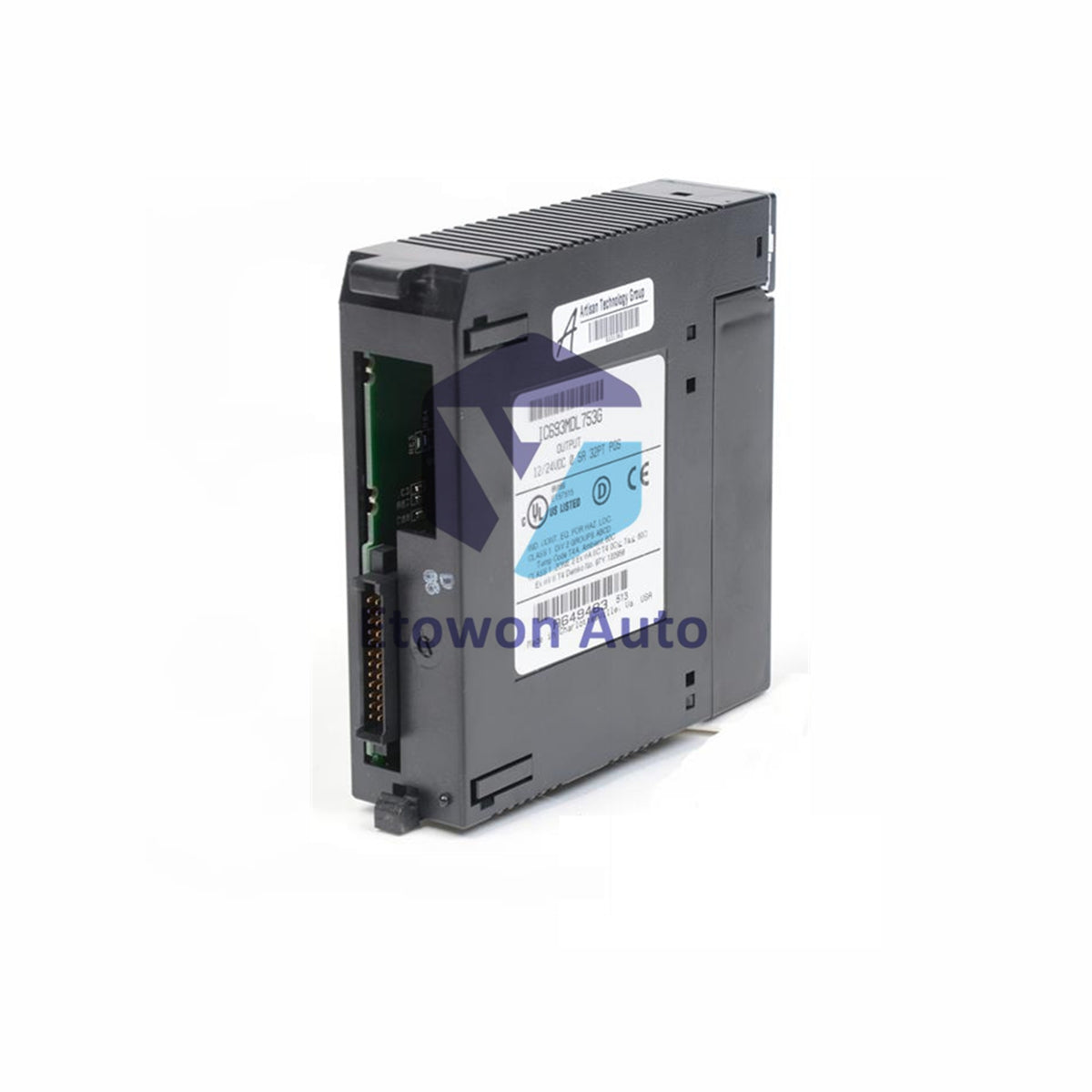

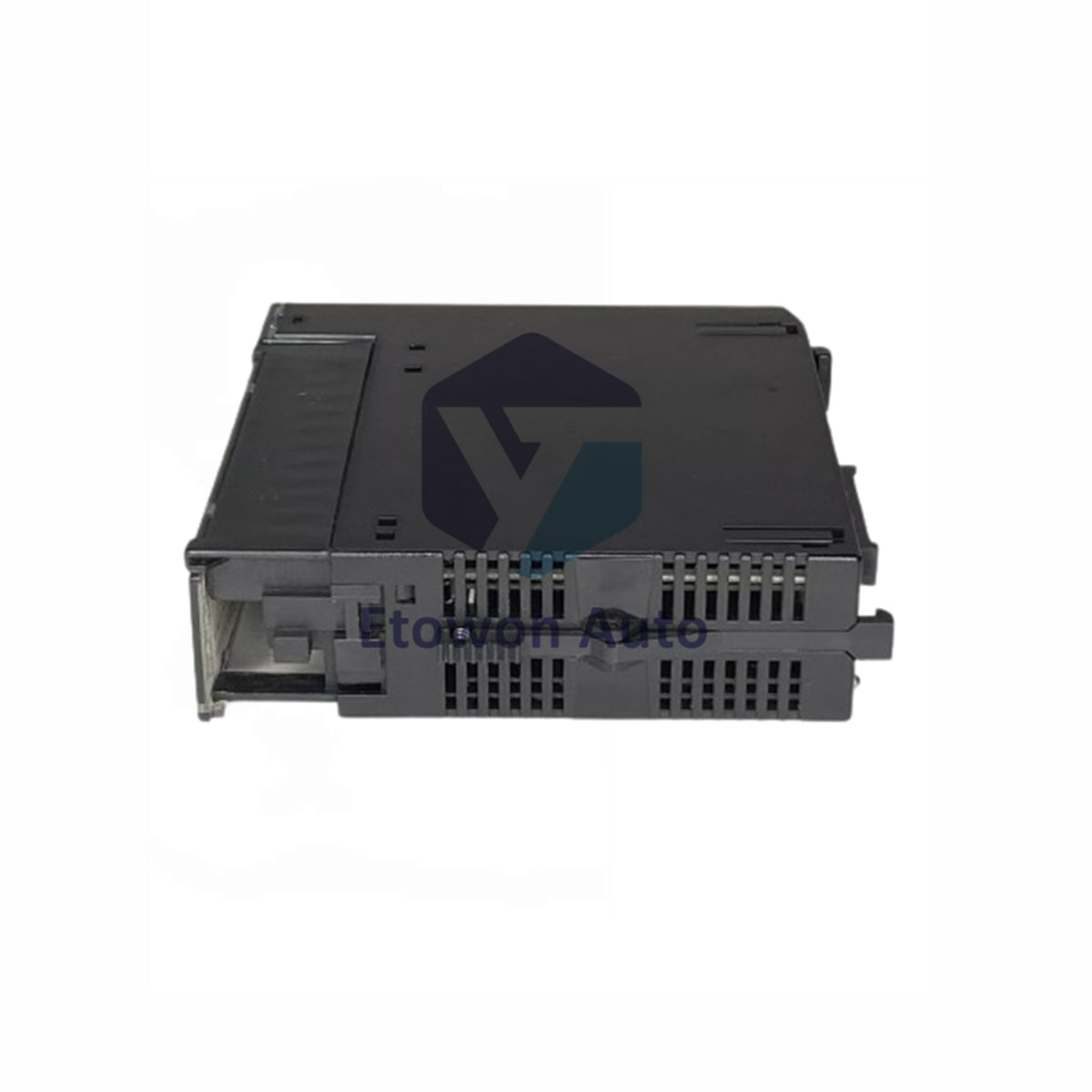

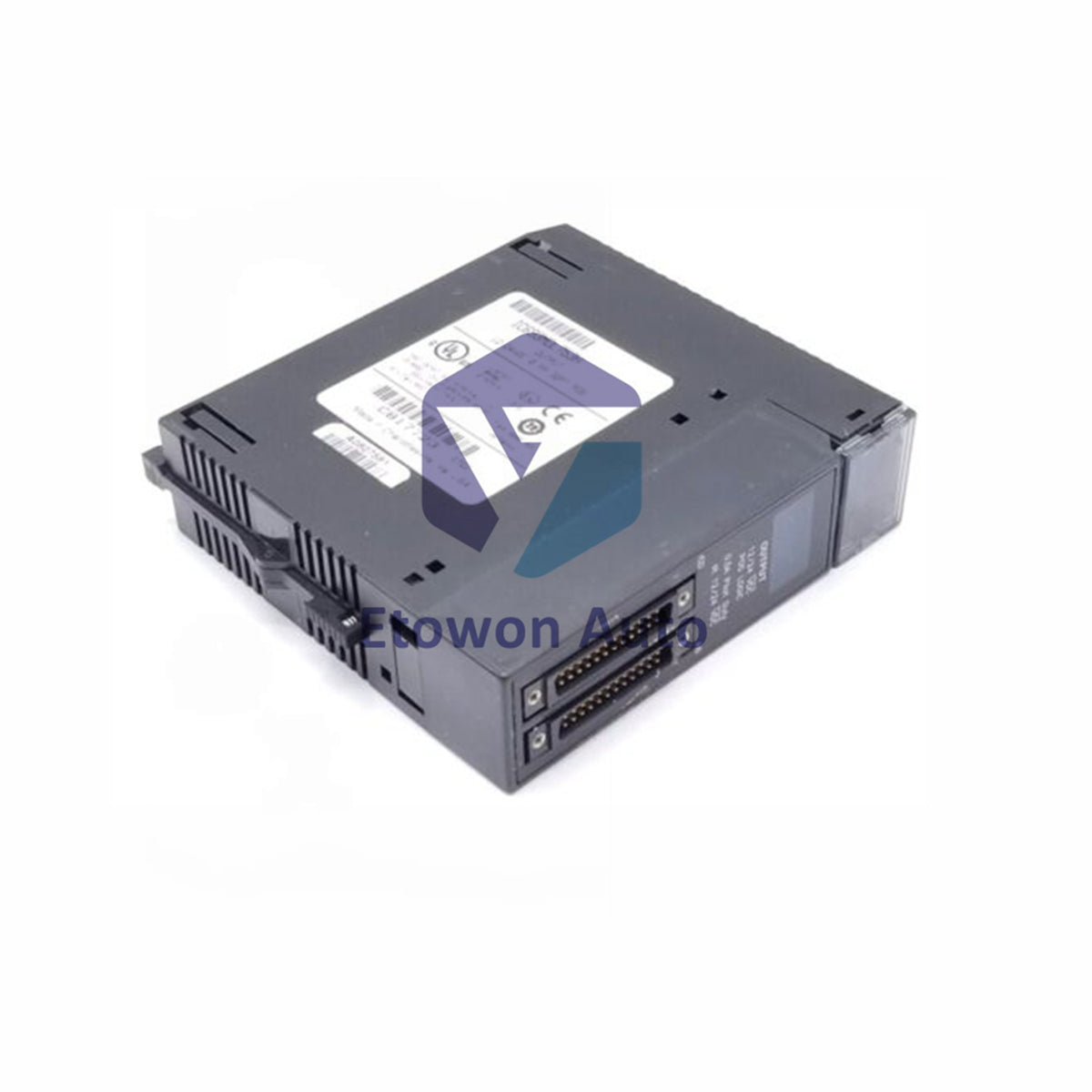

IC693MDL653

IC693MDL653 GE Fanuc Series 90-30 32 nöqtəli Giriş Modulu

Anbarda (11 ədəd), göndərilməyə hazırdır

  • Manufacturer: General Electric

  • Product No.: IC693MDL653

  • Product Type: Diskret Giriş Modulu

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 310g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Günlük Qaytarma Siyasəti · 12 Aylıq Zəmanət
  • Sürətli Çatdırılma
  • 24/7 Dəstək
  • Keyfiyyət təminatı

Təsvir

Məhsul icmalı

IC693MDL653 GE Fanuc tərəfindən ilkin olaraq istehsal edilmiş köhnə Series 90-30 Proqramlaşdırıla bilən Məntiq Kontrolleri (PLC) platformasına aid yüksək sıxlıqlı 24 VDC Müsbət / Mənfi Məntiq diskret giriş moduludur. Çox yönlü əməliyyat çevikliyi təmin etmək üçün hazırlanmış bu modul, dörd (4) izolyasiya olunmuş səkkiz (8) kanallı qrup şəklində təşkil edilmiş otuz iki (32) diskret giriş kanalına malikdir. Hər qrup iki (2) fərqli ümumi terminal ilə təmin olunub, bu da çoxsaylı naqilləmə kombinasiyalarına imkan verir və izolyasiya olunmuş dövrədə nasazlıq baş verərsə, qismən sistem işləmə müddətinin qorunmasını təmin edir. Bu yüksək sıxlıqlı arxitekturanın xalis aparat çəkisi təxminən 0.31 kq (0.68 funt) təşkil edir və təhlükəsiz, səhvsiz terminal blokunun bağlanması üçün xüsusi əvvəlcədən naqillənmiş və ya qoşulma konnektor kabellərinin istifadəsini tələb edir, standart 5 yuvalı və ya 10 yuvalı PLC baz platalarında son dərəcə sabit diaqnostik işləmə təmin edir.

Texniki xüsusiyyətlər

Parametr Spesifikasiya detalları
İstehsalçı GE Fanuc (Əvvəlki) / Emerson Automation (Hazırkı)
Hissə nömrəsi IC693MDL653
Kontroller seriyası Series 90-30 PLC Sistemi
Modul növü Diskret Yüksək Sıxlıqlı Giriş Modulu
Ümumi girişlər 32 kanal (4 izolyasiya olunmuş 8 kanallı qrup)
Ümumi terminallar Hər giriş qrupu üçün 2 ümumi terminal
Nominal gərginlik 24 VDC (Giriş diapazonu: 19.2-dən 28.8 VDC-ə qədər)
Giriş cərəyanı Qiymətləndirilmiş gərginlikdə kanal başına 7.5 mA
Yandırılma vəziyyəti hədləri Minimum 15 VDC / Minimum 4.5 mA cərəyanı
Söndürülmə vəziyyəti hədləri Maksimum 6 VDC / Maksimum 2.0 mA cərəyanı
Cavab vaxtı Maksimum 2 ms (Yandırma və Söndürmə keçidləri)
Optik izolyasiya Sahə tərəfi ilə arxa plan məntiq tərəfi arasında 1500 VAC
Arxa plan enerji sərfi 5 mA @ 5 VDC (eyni anda 16 aktiv girişlə)
Komponentin xalis çəkisi 0.31 kq (0.68 funt)
Həyat dövrü vəziyyəti Dayandırılıb / Köhnəlmiş

Quraşdırma və Kabelləşdirmə Təlimatları

Fiziki İnteqrasiya: IC693MDL653 standart Series 90-30 5 yuvalı və ya 10 yuvalı baz plitəsində mövcud olan istənilən I/O yuvasına təhlükəsiz şəkildə quraşdırıla bilər. Kompakt forması və 0.31 kq yüngül çəkisi nəzərə alınaraq, modulu arxa plan konnektorlarını yerləşdirmək üçün plastik bələdçi relslərlə tam uyğunlaşdırdığınızdan əmin olun və möhkəm basın. Həmişə aparat blokunu daxil etməzdən və ya çıxarmadan əvvəl əsas rəf enerji təchizatını ayırın.
Sahə Tərəfi Kabelləşdirmə: Bu yüksək sıxlıqlı modul interfeysi olduğundan, standart terminal vintləri xüsusi ön tərəfli çox pinli konnektorla əvəz olunub. Qarşı tərəfdə ucları açıq olan fabrik sertifikatlı əvvəlcədən kabellənmiş qoşma kabeldən istifadə edin. Mənfi və ya müsbət məntiq konfiqurasiyalarının xarici sensor növlərinizə uyğun olduğundan əmin olun və siqnal simmetriyası üçün hər izolyasiya olunmuş səkkiz kanallı bank daxilində verilmiş iki ümumi terminalı düzgün keçid edin.

Texniki Suallar

Q1: IC693MDL653 həm mənbə, həm də çəkmə sahə kabelləşdirmə sxemlərini idarə edə bilərmi?

A1: Bəli. Modul çevik Müsbət / Mənfi Məntiq imkanlarına malikdir, yəni qrup ümumi xətləri necə bitirildiyindən asılı olaraq həm çəkmə, həm də mənbə girişlərini problemsiz qəbul edir.

Q2: On vəziyyət siqnalını tetiklemek üçün dəqiq gərginlik parametrləri hansılardır?

A2: Bir giriş kanalı ən azı 15 VDC aşkar etdikdə aktiv "On" vəziyyətinə keçir və ən azı 4.5 mA dövrə cərəyanı çəkir. Gərginlik 6 VDC-dən aşağı düşərsə, "Off" vəziyyətinə qayıdır.

Q3: Kart baz plitəsi avtobusundan nə qədər daxili cərəyan sərf edir?

A3: Məntiq tərəfi elektronları, tipik olaraq 16 giriş kanalının eyni anda aktivləşdirildiyi zaman 5 VDC arxa plan avtobusu üzərindən minimal 5 mA cərəyan çəkir.
