IC697ACC702

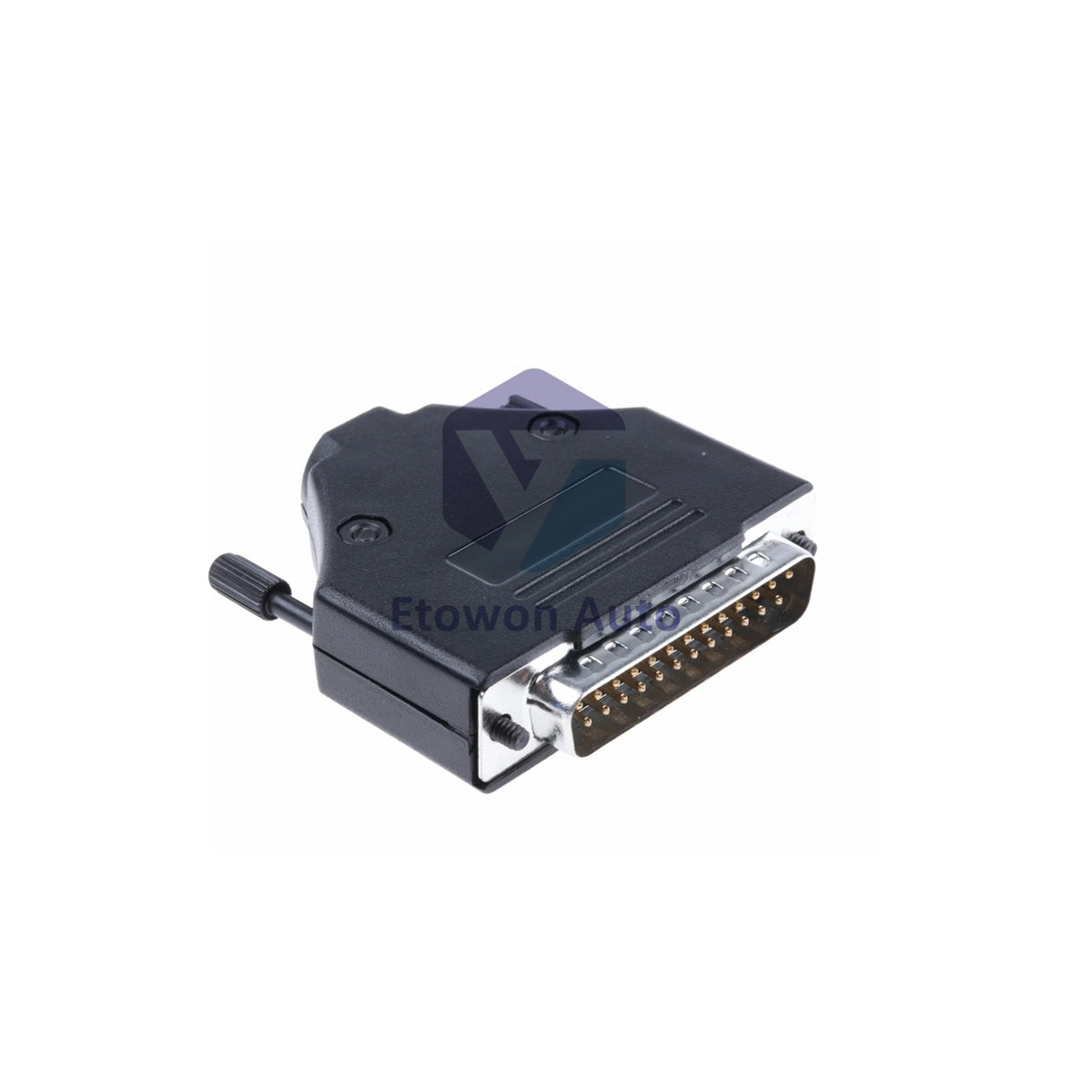

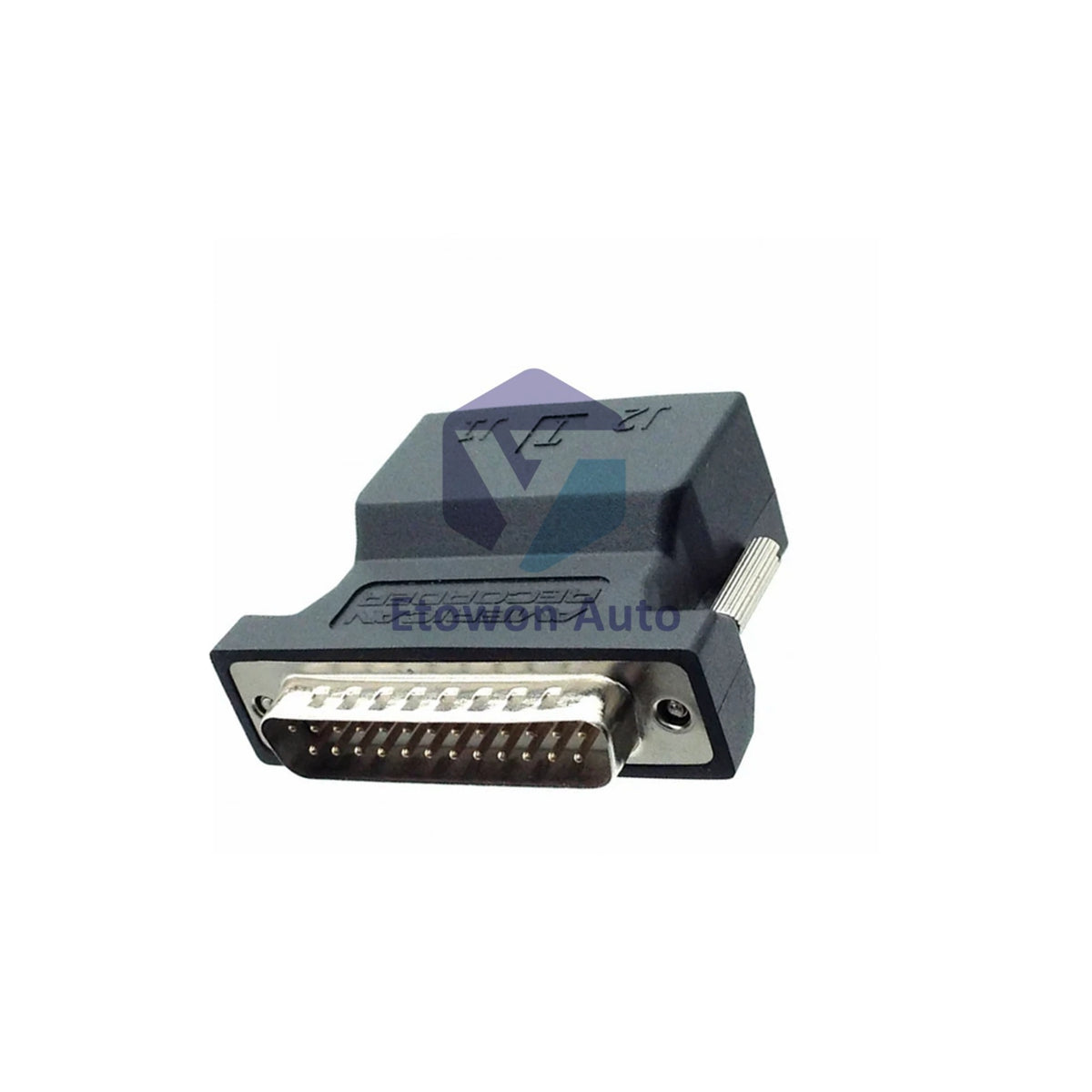

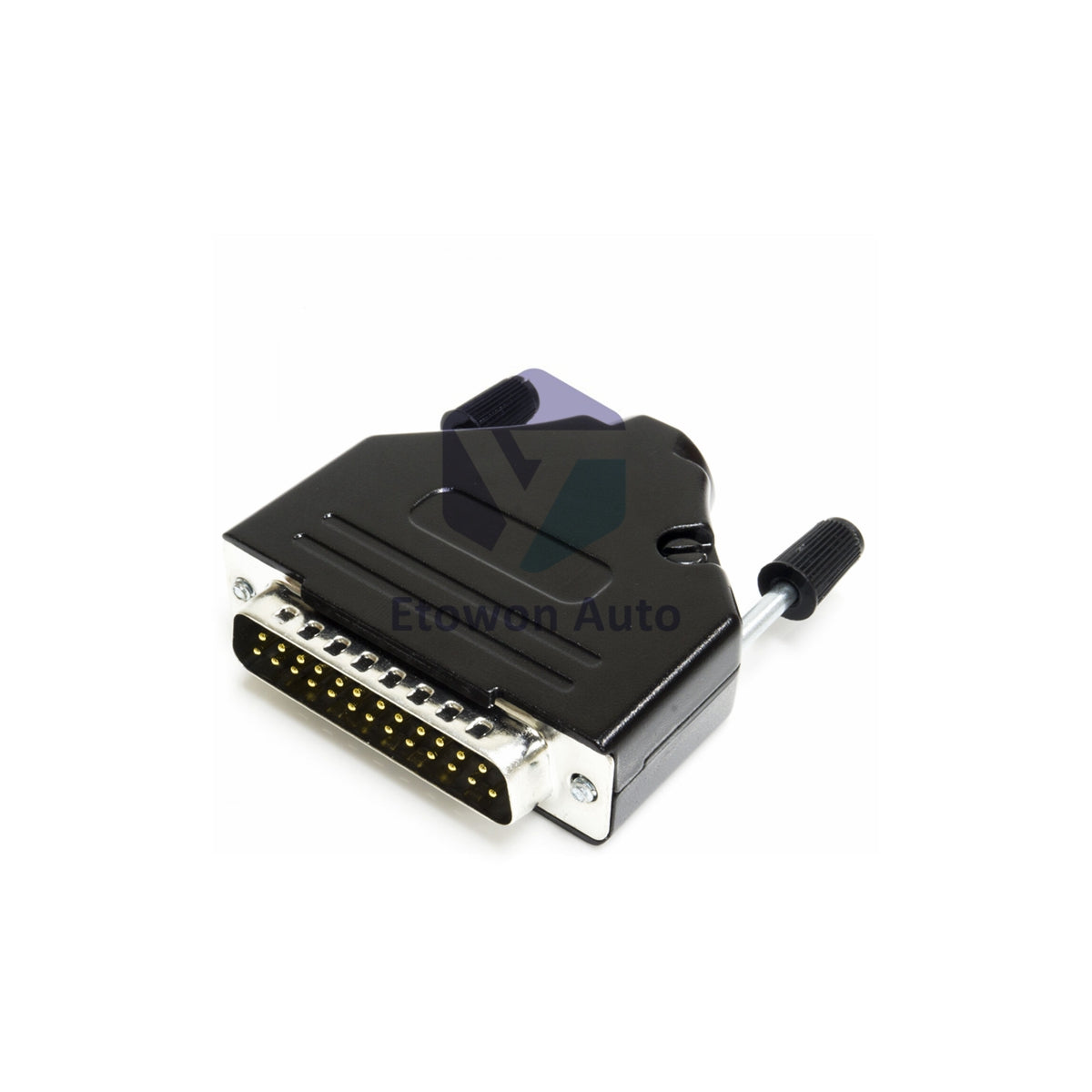

GE Fanuc IC697ACC702 Series 90-70 I/O Bus Terminator Plug

Anbarda (26 ədəd), göndərilməyə hazırdır

  • Manufacturer: General Electric

  • Product No.: IC697ACC702

  • Product Type: Terminator Plug

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 40g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Günlük Qaytarma Siyasəti · 12 Aylıq Zəmanət
  • Sürətli Çatdırılma
  • 24/7 Dəstək
  • Keyfiyyət təminatı

Təsvir

Product Overview

The GE Fanuc IC697ACC702 is a specialized I/O Bus Terminator Plug designed specifically for Series 90-70 and Series 90-30 expansion systems. This essential accessory is used to terminate the I/O bus lines at the end of a daisy-chained rack configuration, preventing signal reflections and ensuring high-speed data integrity across the PLC network.

The IC697ACC702 features a high-quality 25-pin male connector with an integrated resistor pack providing a 120 Ohm nominal termination. Despite its critical role in system stability, the unit is incredibly compact with a shipping weight of only 40 grams (0.04 kg). Its black molded housing includes M3 screw threads for a secure, vibration-resistant connection to the "Expansion Port Out" on receiver modules.

Technical Specifications

Technical Parameter Detail Specification
Connector Type 25-Pin Male Plug
Resistor Value 120 Ohms Nominal
Mounting Hardware M3 Screw Thread (0.4 Nm Torque)
Pitch Spacing 2.77 mm Standard
Operating Temperature 0 to 60 Degrees Celsius
System Compatibility Series 90-70 / Series 90-30

Key Performance Features

  • Enhanced Signal Integrity: The built-in resistor pack eliminates electrical noise and bus echoes, which is vital for long-distance I/O expansion.
  • Visual Confirmation: When correctly installed, the presence of the IC697ACC702 is typically confirmed via the middle LED indicator on compatible CPU modules.
  • Universal Series Fit: While primary for 90-70 systems, its standard 25-pin layout allows for versatile deployment in Series 90-30 baseplate expansions.
  • Industrial Durability: Rugged connector pins and a secure screw-lock mechanism ensure reliable performance in high-vibration environments.

Installation Guidance

To install the IC697ACC702, locate the last receiver module in your I/O expansion chain. Insert the terminator into the port labeled "Expansion Port Out". Use a precision screwdriver to tighten the M3 screws to the recommended torque of 0.4 Nm. This ensures the internal 120 Ohm resistor is properly shunted across the data lines to stabilize the bus impedance.

Technical FAQs

Q1: Why is a bus terminator required?
A1: Without a terminator like the IC697ACC702, data signals can "bounce" off the end of the cable, causing communication errors and PLC faults.

Q2: Can I use this on the CPU module?
A2: No, this is intended for the expansion ports on receiver modules at the end of the physical bus chain, not for the main CPU serial ports.

Q3: Is any software configuration needed?
A3: No software setup is required; the hardware termination is automatically detected by the system logic to verify bus continuity.

Condition: New & Original in Factory Packing

Warranty: 1 Year Comprehensive Warranty
