1769-L31

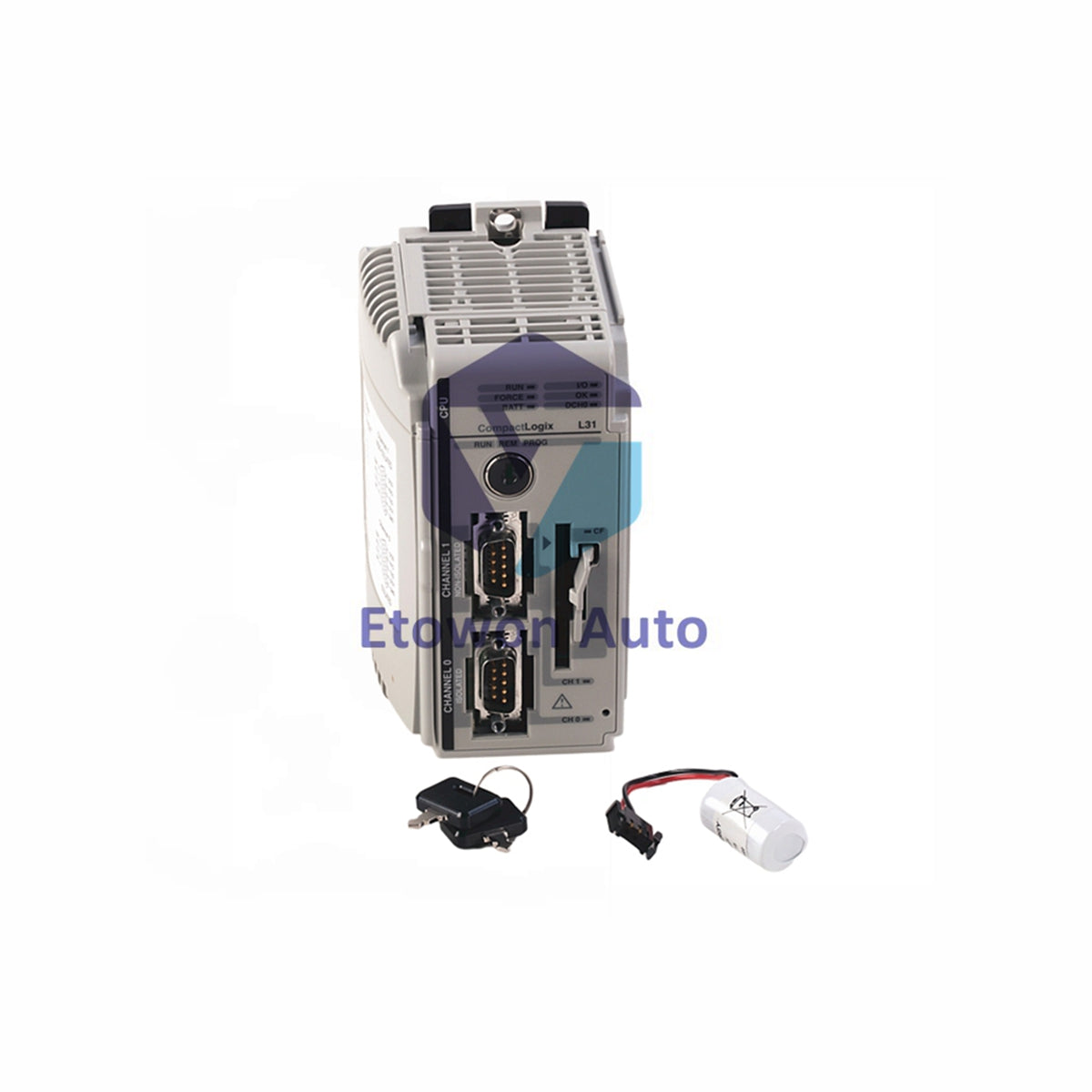

Allen-Bradley CompactLogix 1769-L31 Seriyası A CPU Prosessoru

Yalnız 9 ədəd qalıb

  • Manufacturer: Allen-Bradley

  • Product No.: 1769-L31

  • Product Type: Nəzarətçi Modulu

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 730g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Günlük Qaytarma Siyasəti · 12 Aylıq Zəmanət
  • Sürətli Çatdırılma
  • 24/7 Dəstək
  • Keyfiyyət təminatı

Təsvir

Məhsul Baxışı

1769-L31 Allen-Bradley-nin etibarlı, müstəqil paketlənmiş nəzarətçisidir və CompactLogix prosessor ailəsinə aiddir. 512KB inteqrasiya olunmuş istifadəçi yaddaşı və qeyri-volatile flash yaddaş seçimi ilə təchiz edilmiş bu modul kiçik və orta ölçülü sənaye avtomatlaşdırma dövrləri üçün xüsusi hazırlanmışdır. İki onboard seriyalı rabitə portu ilə təchiz olunmuşdur və bu, xüsusi maşın nəzarət ardıcıllıqlarını işlətmək üçün bahalı Ethernet şəbəkə xərcləri olmadan çox sərfəli, mərkəzləşdirilməmiş idarəetmə sxemi təklif edir.

Əsas Xüsusiyyətlər

  • İki Seriyalı İnterfeys: İki müstəqil RS-232 rabitə xətti təmin edir—elektrik izolyasiyalı Kanal 0 və izolyasiyasız Kanal 1 konfiqurasiyası ilə.
  • Yüksək Modul Genişlənməsi: 3 genişlənmə bankı üzrə 16 yerli 1769 Compact I/O moduluna qədər mürəkkəb idarəetmə sxemlərinin icrasını dəstəkləyir.
  • Çoxprotokollu Uyğunluq: DF1, DH-485 və xam ASCII simvol zəncirləri kimi sənaye köhnə protokolları ilə məlumat cədvəllərini problemsiz idarə edir.
  • Dayanıqlı Sistem Arxitekturası: Sənaye istehsal sahələrinin sərt şəraitinə davamlı olmaq üçün yüksək 5G əməliyyat vibrasiya müqaviməti və 30G mexaniki şok həddi ilə hazırlanmışdır.

Texniki Spesifikasiyalar

Parametr Məlumat
Model / Kataloq Nömrəsi 1769-L31 (CompactLogix Nəzarətçi Seriyası)
İnteqrasiya Olunmuş İstifadəçi Yaddaşı 512 Kilobayt (KB) dəyişkən batareya dəstəklənən SRAM
Qeyri-Volatile Yaddaş Seçimi 1784-CF64 və ya 1784-CF128 CompactFlash kartlarını qəbul edir
Rabitə Avadanlığı 2 x RS-232 seriyalı port (Kanal 0: İzolyasiyalı / Kanal 1: İzolyasiyasız)
Ən Yüksək Məlumat Baud Sürəti Ən çox 38.4 kbps maksimum rabitə dövrü izləmə sürəti
Daxili Backplane Cərəyanı 330 mA @ 5V DC və 40 mA @ 24V DC məntiq istehlakı
Enerji Təchizatı Məsafə Reytinqi 1769 enerji təchizatı vahidindən maksimum 4 modul məsafədə
Modul Xalis Çəkisi Backplane korpusu daxil olmaqla təxminən 0.73 kq (1.61 lbs)
Fiziki Ölçülər 203 × 203 × 127 mm (8.0 × 8.0 × 5.0 düym) qutu ölçüsü
İşləmə Ətraf Mühit Həddi 0°C-dən +60°C-ə qədər (32°F-dən +140°F-ə qədər) Açıq tip korpus
Harmonik Tarif Kodu 8537101190

Mühəndislik və Quraşdırma Təlimatı

  • Montaj Uyğunluğu və Çəki Dəstəyi: Təxminən 0.73 kq çəkisi ilə prosessoru möhkəm şəkildə torpaqlanmış TS35 DIN relsə quraşdırın və ya birbaşa sərt panel montajını seçin. Açıq tip şassi konfiqurasiyasından istifadə etdiyinə görə, tozsuz NEMA və ya IP54 reytinqli qoruyucu kabinet daxilində quraşdırılmalıdır.
  • Enerji Təchizatı Məsafə Məhdudiyyətləri: Struktur olaraq maksimum 4 modul məsafə qaydasına riayət edin. 1769-L31 prosessor kartı sistem enerji təchizatı modulundan (məsələn, 1769-PA2 və ya 1769-PB2) 4 genişlənmə slotundan daha uzaqda yerləşdirilə bilməz, yoxsa gərginlik düşmələri backplane məntiqini qeyri-sabit edəcək.
  • Genişlənmə Bankı Kabel Yönləndirilməsi: Sistem sxeminizi 3 genişlənmə bankı üzrə maksimum 16 I/O moduluna bölərkən, 1769-CRR1 və ya 1769-CRL1 sağ/sol bank genişlənmə kabellərini möhkəm bağlayın. Həmişə açıq avtobus xətlərini bağlamaq üçün təsdiqlənmiş 1769-ECR və ya 1769-ECL son qapağını taxın.
  • Seriyalı Port İzolyasiya İdarəsi: Kanal 0 tam elektrik izolyasiyası qoruması ilə təchiz olunub və modemlər, barkod oxuyucular və ya üçüncü tərəf RTU-lar kimi periferik sahə cihazlarını təhlükəsiz qoşmağa imkan verir. Əksinə, Kanal 1 tam izolyasiyasızdır və yalnız proqramlaşdırma noutbukları və ya HMI terminalları kimi yerli, eyni torpaqlanmış avadanlıqlara qoşulmalıdır ki, torpaq dövrlərindən qaçınılsın.

Texniki Tez-tez Verilən Suallar

S1: Niyə 1769-L31 nəzarətçisində 1769-BA litium batareya yığımı var?
C1: 1769-BA litium batareya əsas enerji kəsildikdə dəyişkən 512KB SRAM istifadəçi yaddaşını aktiv saxlamaq üçün vacib ehtiyat gərginlik təmin edir. Bu, tətbiq məntiqinizin, etiket verilənlər bazası massivlərinin və sistem hadisə qeydlərinin təhlükəsiz saxlanmasını təmin edir. Həmişə ön paneldəki "BAT" diaqnostik LED-ni izləyin və proqram itkisini önləmək üçün batareya modulunu enerji aktiv olduqda dəyişdirin.

S2: İstifadə proqramımı qeyri-volatile yaddaşa proqram təminatı olmadan əks etdirə və ya köçürə bilərəmmi?
C2: Bəli. Sənaye səviyyəli 1784-CF64 və ya 1784-CF128 CompactFlash kartı quraşdırmaqla, RSLogix 5000 vasitəsilə CPU-nu proqram yaddaş görüntüsünü enerji açılış dövrlərində avtomatik olaraq daxili SRAM prosessor sahəsinə yükləmək üçün konfiqurasiya edə bilərsiniz ki, batareya sıradan çıxdıqda bərpa prosesi sadələşir.

S3: Fərdi diaqnostik vəziyyət LED-ləri yerli zavod problemlərinin aradan qaldırılmasına necə kömək edir?
C3: Nəzarətçi aydın vizual göstəricilərə malikdir: RUN LED aktiv tapşırıq skanını təsdiqləyir, FORCE LED aktiv I/O üstələmələrini göstərir və OK LED işləmə sağlamlığı vəziyyətini göstərmək üçün yaşıl yanıb-sönür və ya qırmızıya çevrilir. Xüsusi DHC0 və Kanal LED-ləri aktiv TX/RX məlumat mübadiləsini təsdiqləmək üçün yanıb-sönür, bu da çoxölçülü alət olmadan seriyalı rabitə dövrlərinin işlək olduğunu göstərir.
